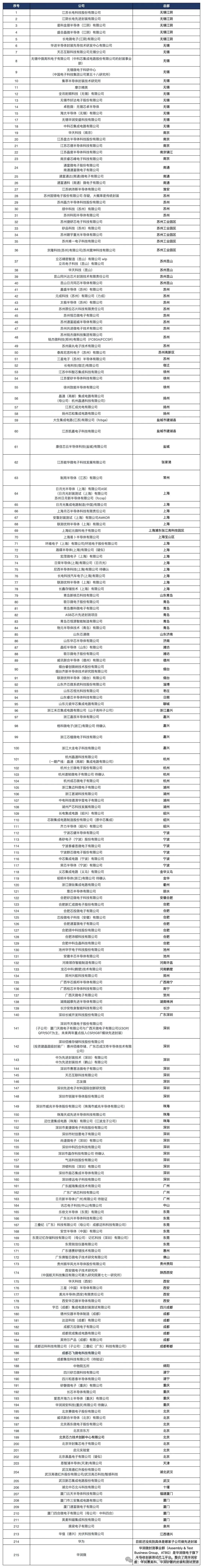

先进封装技术及企业
发布时间:2026-05-10来源:微纳米人

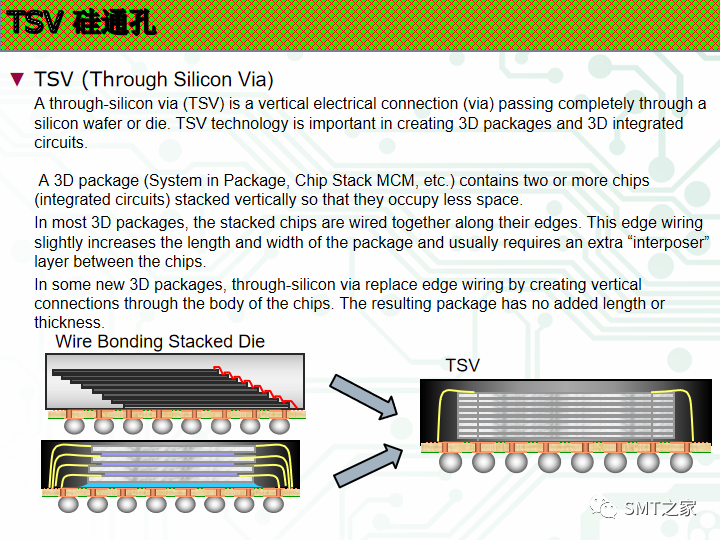

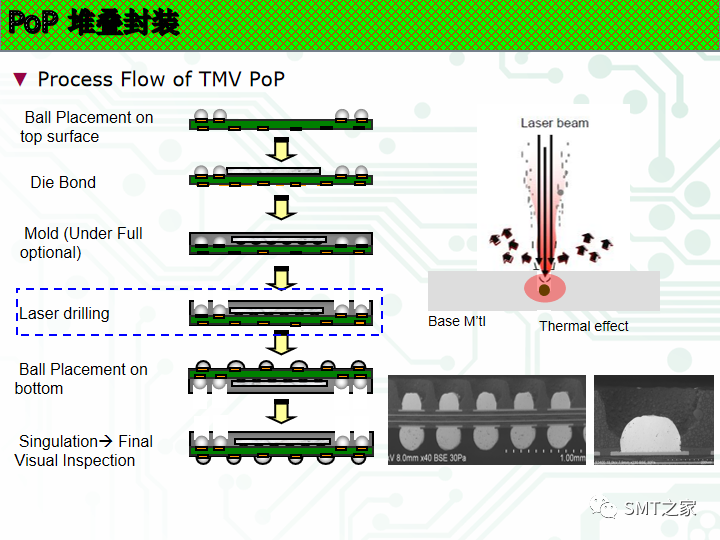

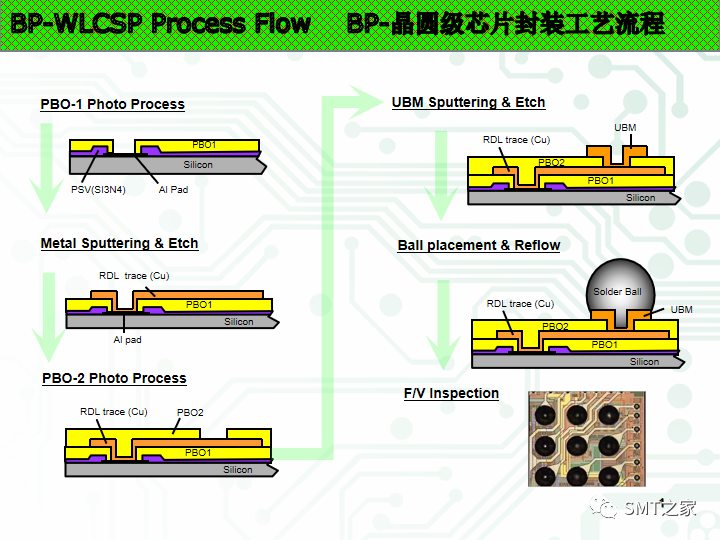

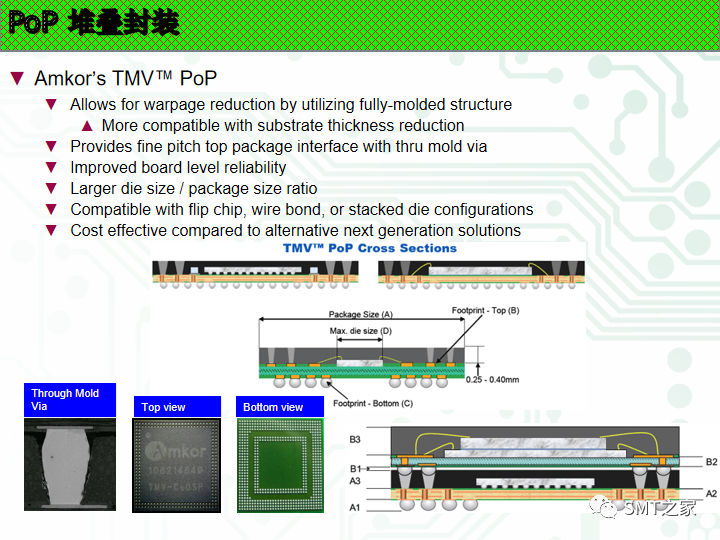

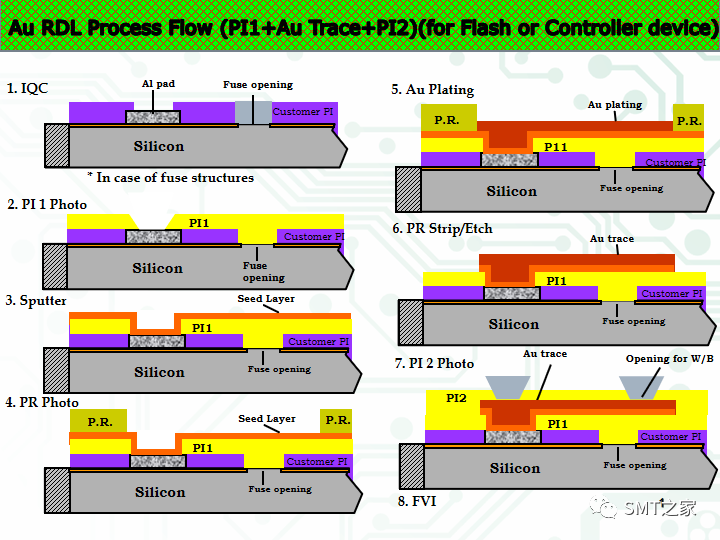

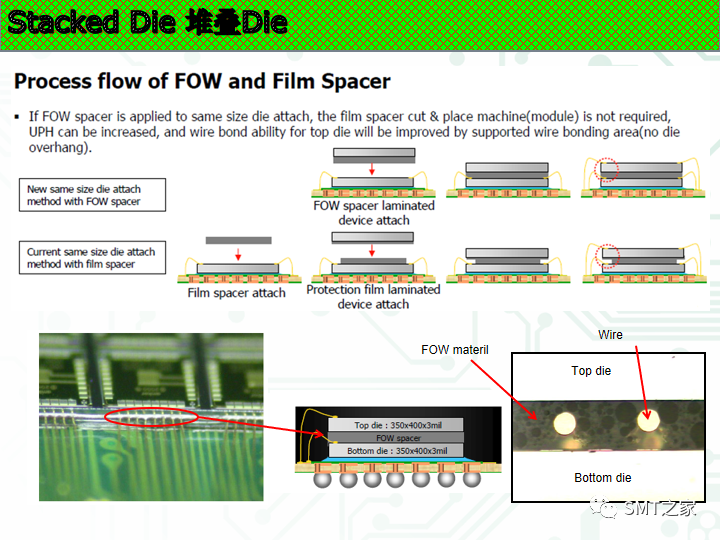

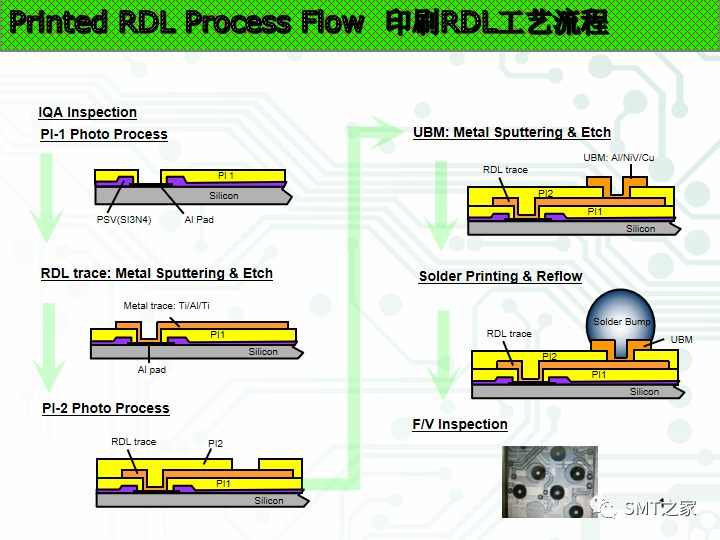

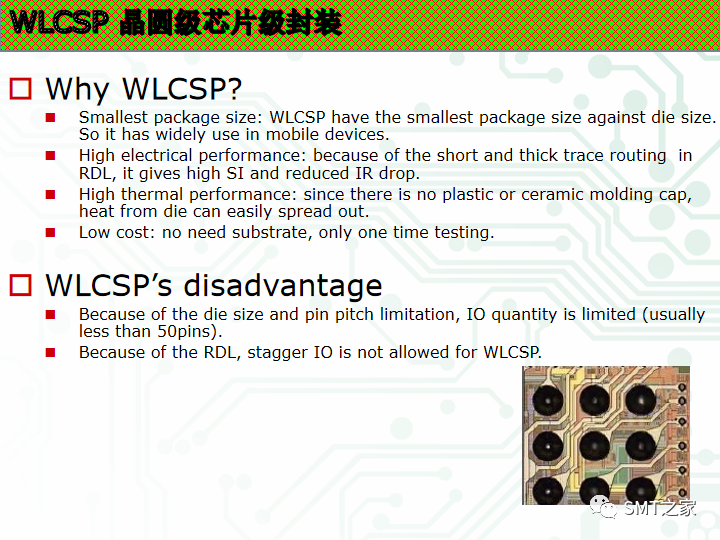

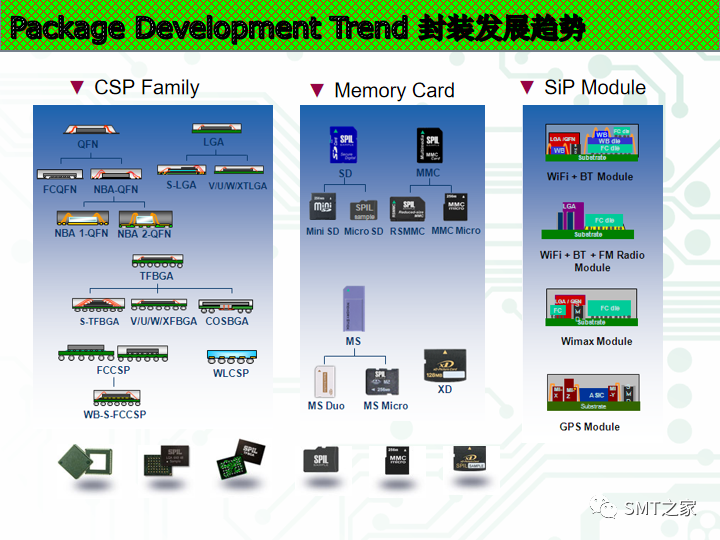

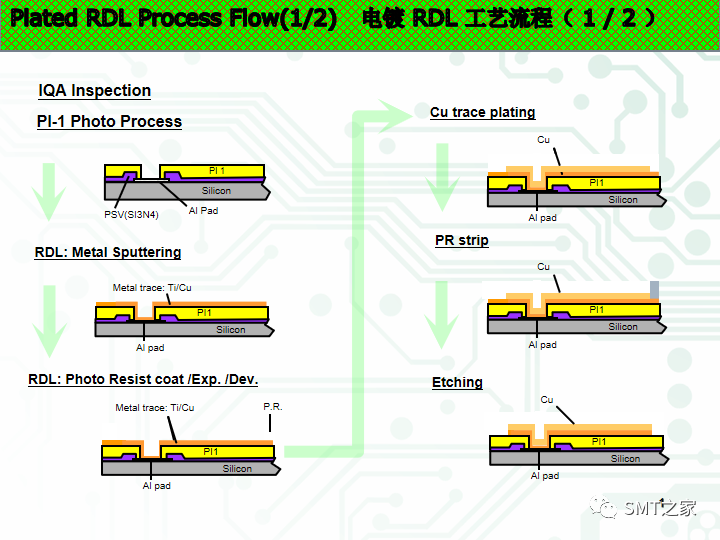

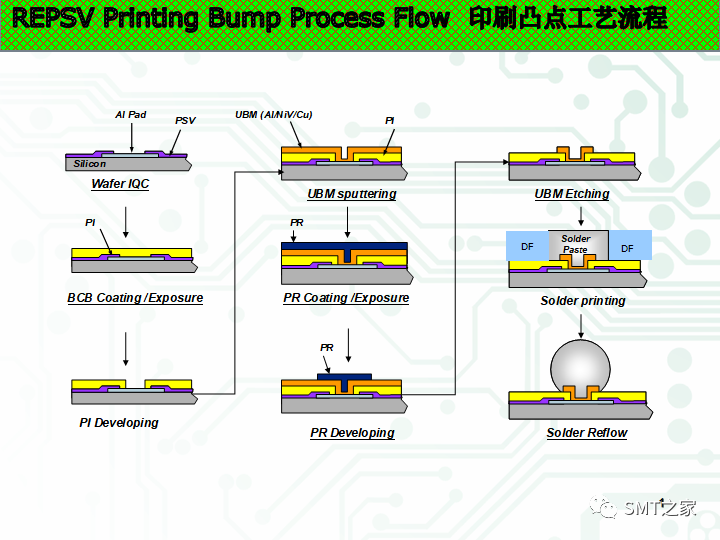

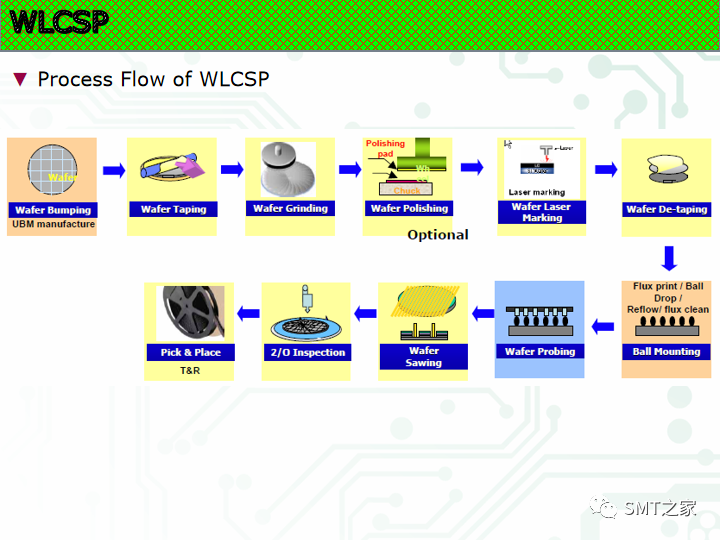

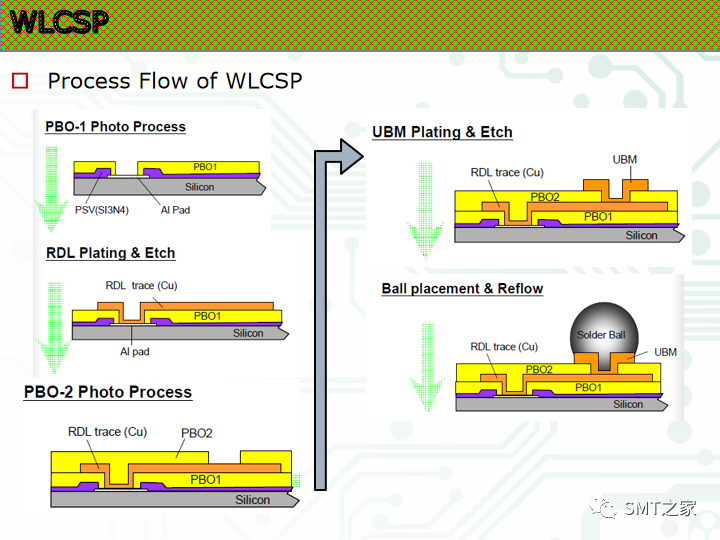

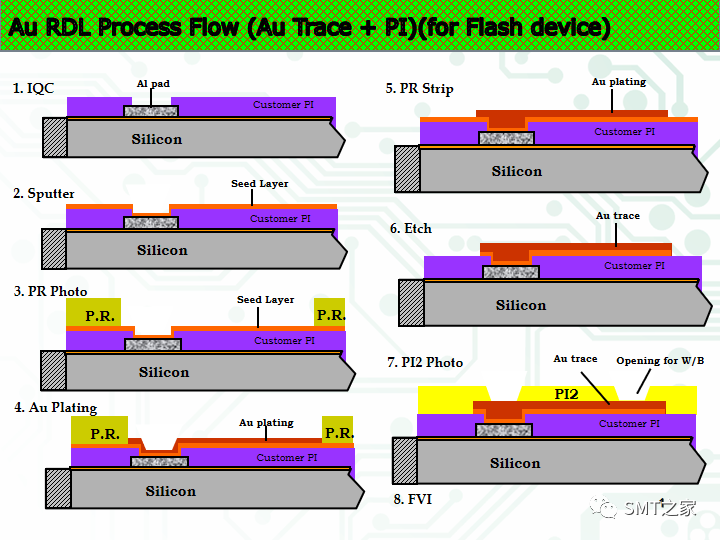

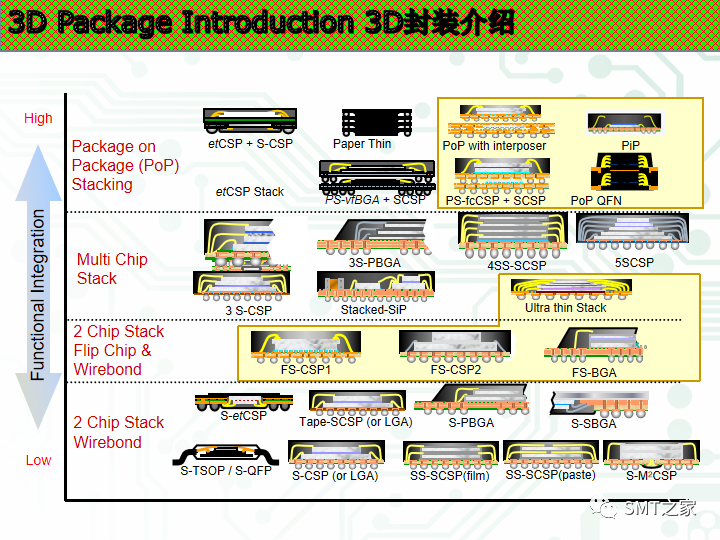

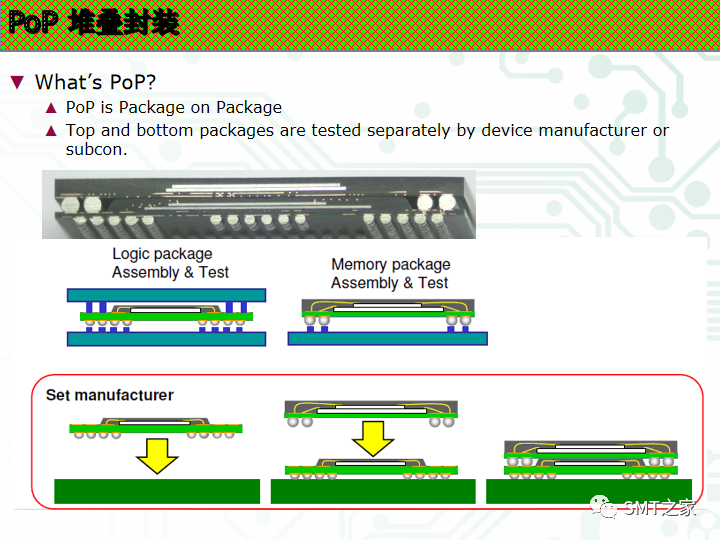

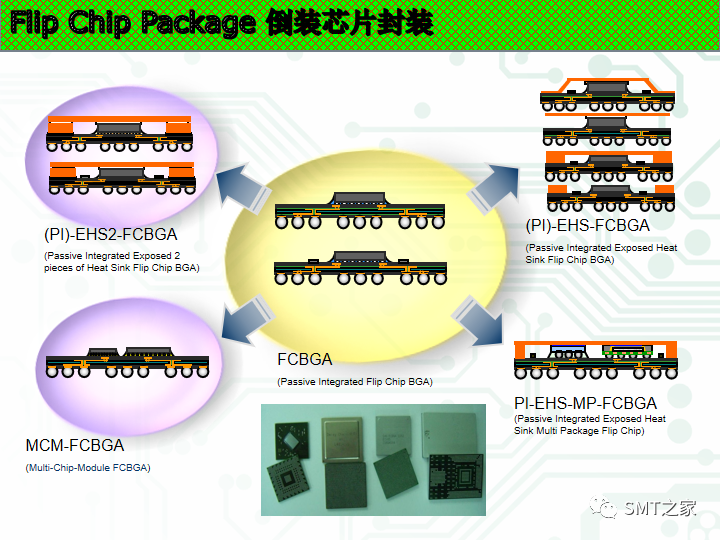

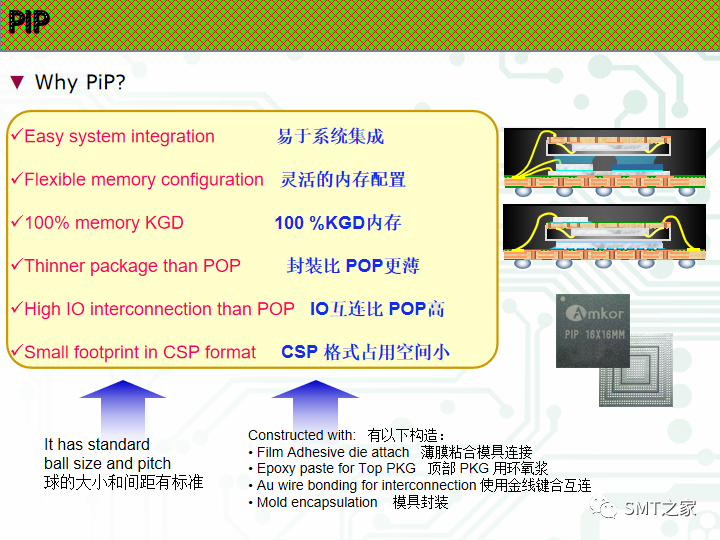

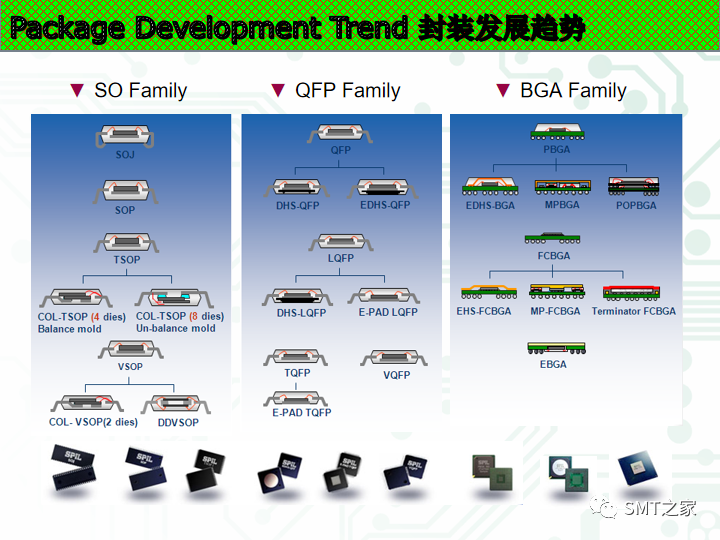

最新10大MEMS智能传感器原理全解析!65+图片2026年苏纳所纳米加工平台设备情况及最新收费标准光大证券:钨供给收缩后的市场需求分析(87页建议收藏)半导体产品在由二维向三维发展,从技术发展方向半导体产品出现了系统级封装(SiP)等新的封装方式,从技术实现方法出现了倒装(FlipChip),凸块(Bumping),晶圆级封装(Wafer level package),2.5D封装(interposer,RDL等),3D封装(TSV)等先进封装技术。
