综述：AMR磁传感器在电流检测领域的研究进展

来源：MEMS

目前主流磁传感器主要包括霍尔（Hall）传感器、巨磁阻（GMR）传感器、隧道磁阻（TMR）传感器、巨磁阻抗（GMI）传感器、各向异性磁阻（AMR）传感器。每种类型的磁传感器都基于不同的物理原理，展现出特定的性能优势与适用场景。其中，AMR传感器凭借其结构紧凑、响应速度快、功耗低和制造成本低等优势，成为近年来电流检测领域的研究热点。

图1 磁阻效应相关的磁传感器技术发展历程

据麦姆斯咨询报道，针对该领域研究，广西师范大学杨真副教授团队在《微纳电子技术》期刊上发表了题为“AMR传感器在电流检测领域的研究进展”的综述文章，介绍了AMR传感器应用于电流检测的工作原理，梳理了基于AMR传感器的电流检测方案，总结了其在智能电网、工业自动化等方面的研究进展，并对其未来发展与应用前景进行了展望。

AMR电流传感器的工作原理

磁阻效应是指在外加磁场下，部分金属、半导体材料的电阻发生可测变化的物理现象。磁场会改变载流子的运动轨迹，载流子受洛伦兹力发生偏移，进而引发材料电阻改变。各向异性磁阻（AMR）是磁阻效应的特殊类型，本质源于铁磁材料的自旋-轨道耦合，其电阻大小会随电流方向与磁化方向的夹角改变。在线性工作区间内，外磁场可驱动磁矩重新取向，使电阻发生规律性变化，以此实现磁场稳定检测。

开展电流检测时，该类传感器通过感应待测电流产生的磁场，间接解算出电流的大小与方向。为抑制温漂、减小非线性误差，AMR传感器普遍采用惠斯通电桥做差分测量。采集电桥输出的差分电压，即可推导得到被测电流的幅值与方向，完成高精度电流检测。

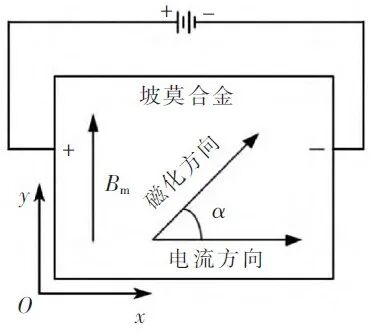

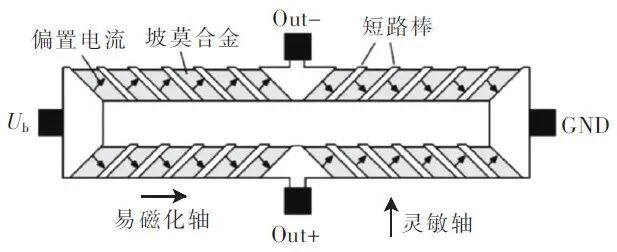

图2 坡莫合金各向异性磁电阻效应示意图

图3 AMR惠斯通电桥

AMR电流传感检测常见结构

在结构设计上，常见的AMR电流传感器主要分为含聚磁环与无聚磁环两大类。其中，含聚磁环结构包括开环结构和闭环结构；无聚磁环结构则主要包括单轴结构和双轴结构。

开环结构是AMR电流传感器中较基础的形式，通常由磁敏芯片、聚磁铁芯和运算放大器组成，具有结构简单、能耗低、成本优势明显等特点，适合低精度、低成本场合。但由于受到磁芯材料非线性和剩磁效应影响，其线性度和温度稳定性较差，在高精度场景中的适用性受限。闭环结构则是在开环AMR电流传感器基础上引入负反馈补偿机制，以提升系统线性度和响应精度。与开环结构相比，闭环AMR电流传感器在动态响应、温度稳定性和线性范围方面具有明显优势，更适用于电力设备保护、新能源系统和高精度控制等场景。不过，该结构对补偿环路闭环带宽、稳定性设计、磁芯特性和运算放大器性能要求较高。

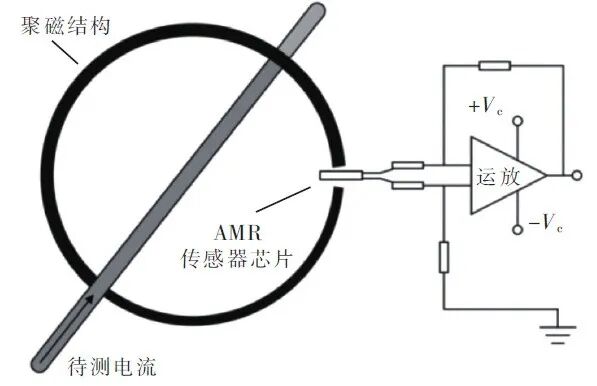

图4 AMR电流传感器开环结构

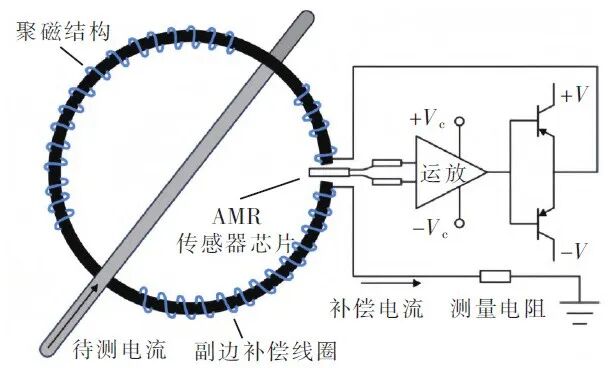

图5 AMR电流传感器闭环结构

无聚磁环结构有助于减少磁芯材料带来的非线性误差。单轴磁传感器阵列通常将多个磁阻元件均匀布置在圆周上，并利用安培环路定律计算被测电流。当传感器数量增加时，系统对导线位置偏移和外部磁场的抗干扰能力增强，但同时会带来结构复杂、成本上升、电磁串扰以及传感器一致性偏差等问题。双轴磁传感器阵列则通过多轴输出信息推算导体位置和电流大小，具有定位精确、所需传感器数量较少、结构和电路相对简单等优势，但其计算模式对环境条件要求较高，微小干扰源也可能显著影响计算精度。

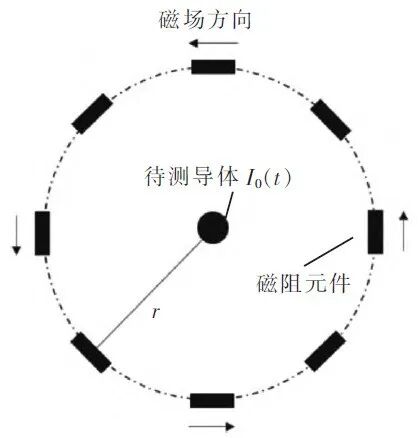

图6 无铁芯单轴磁传感器测量方法

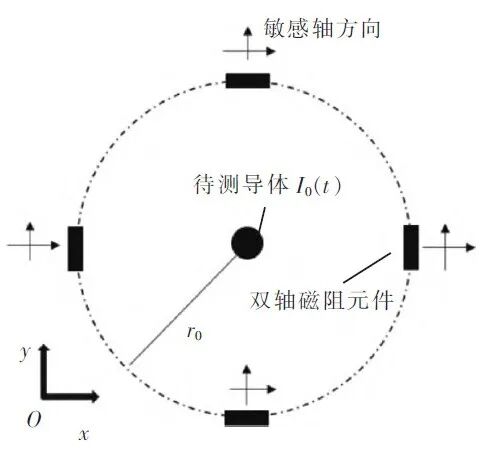

图7 双轴磁传感器阵列电流测量方法

AMR传感器在电流检测中的应用

AMR传感器作为一种兼具高灵敏度、宽频带、低功耗与小型化优势的磁场感测元件，已在电流检测领域展现出广阔的应用前景。当前研究表明，AMR传感器不仅能够满足传统工业电流测量对精度和可靠性的需求，更在智能电网、电动汽车、无损检测等新兴场景中提供了稳定、高效的解决方案。尤其在非接触式、微电流、分布式阵列测量等前沿方向，AMR技术表现出独特优势。

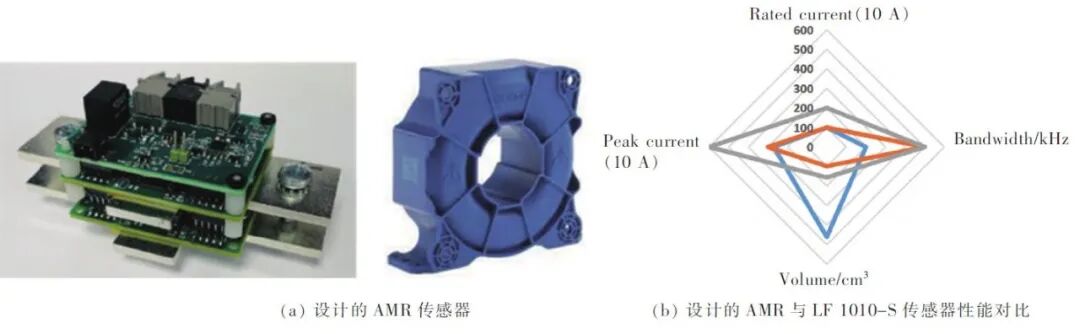

图8 带有偏置磁铁的高精度AMR电流传感器

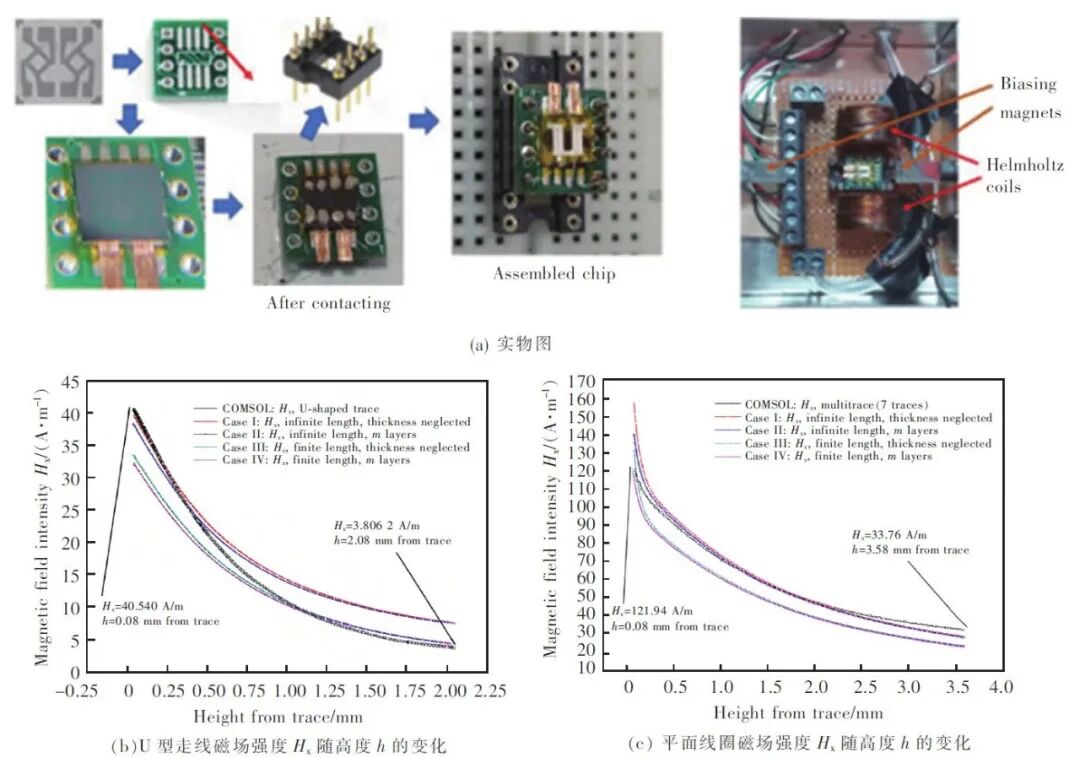

图9 交换偏置各向异性磁阻桥式传感器

图10 用于智能电网应用的AMR三相电流传感器

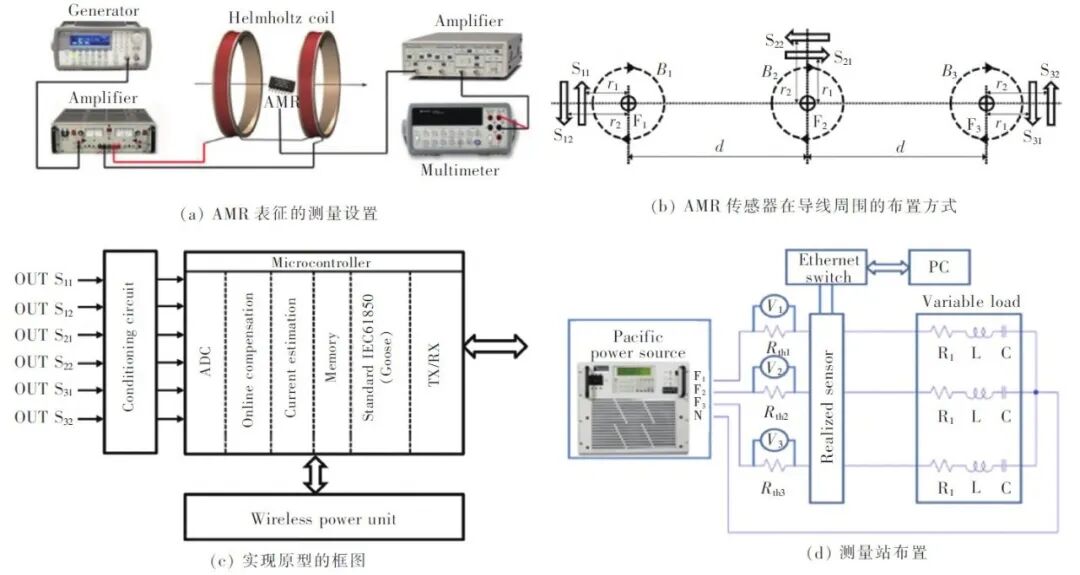

图11 AMR紧凑型非接触电流传感器在中压电力电子中的应用

研究展望

目前AMR传感器仍存在三大技术难题：一是温漂补偿能力弱、环境适应性不足，极端工况下检测精度与稳定性易受影响；二是导线偏心、空间磁场干扰等问题，难以在低成本系统中实现自主校正；三是高频响应、宽量程方面存在技术瓶颈，制约了其在高速电力电子设备中的应用。

展望未来，AMR传感器的发展将愈发依赖多学科融合与系统集成设计。一方面，利用多层异质结构、纳米磁性膜等新型磁性材料进行结构与性能优化，以获得更高的灵敏度与更强的抗干扰能力；另一方面，结合自适应校准算法，有望赋予AMR传感器智能化、网络化与自主诊断能力。随着材料技术、制造工艺及智能算法的协同演进，AMR电流传感器有望成为下一代高精度、智能化、可集成的电流检测核心技术，其在分布式能源、工业物联网及绿色电力系统中的应用潜力，值得持续研究与挖掘。
