触觉传感技术的发展史折射出一条清晰的演进轨迹：从工业机器人腕部简单的六轴力/力矩传感器，到如今具备亚毫米空间分辨率、可同时感知法向力与切向力分布的光学触觉皮肤，硬件层面的进步令人瞩目。然而，一个不容忽视的现实是，硬件性能的提升常常被信号处理方法的滞后所削弱。以当前在机器人灵巧操作领域广泛使用的光学触觉传感器GelSight Mini为例：其核心元件是一片厚度约3mm的弹性硅胶凝胶层，底面涂覆反射涂层并由RGB-LED阵列照明。当物体与凝胶表面接触时，局部变形改变了反射光场的空间分布，一枚高分辨率微型摄像头以标准视频帧率捕捉这些变化。尽管从物理上，凝胶层中每一个发生形变的点都携带着关于接触力的信息，但从一副包含数十万像素的彩色图像中精确地反演出接触力的三维空间分布——法向力幅值、剪切力方向与幅值、以及力的空间集中程度——构成了一类典型的数学逆问题。传统图像处理技术面对这类高维欠定反问题时显得力不从心。

与触觉感知领域的瓶颈形成对照的是，计算力学正在经历一场由深度学习驱动的范式变革。物理信息神经网络的出现颠覆了"求解偏微分方程必须依赖空间离散化网格"这一延续了半个多世纪的基本认知。在PINN框架下，描述物理系统行为的控制方程不再通过有限差分或有限元方法的网格离散来逼近，而是以逐点残差的形式直接编码进损失函数中，利用自动微分技术在连续时空域中进行无网格求解。沿着这一思路深入，有限元启发神经网络更进一步，将传统FEM的弱形式——即基于变分原理和单元积分的加权余量法——转化为可微的FEA Loss项嵌入神经网络训练过程。这使得网络学习到的不仅是训练数据中的统计分布，更是封装在有限元框架内的物理规律本身。这种以数据为引导、以物理方程为约束的混合建模策略，正在重新定义工程仿真和系统辨识的范式边界，代表了计算科学与人工智能融合的最前沿方向。

上述两个趋势在应用层面交汇时，催生了一系列兼具学术深度和工程实用性的突破性成果。在人机交互领域，以8×8柔性肌电电极阵列结合脑启发高维计算的方案，实现了仅凭3个训练样本即可达到超过96%分类准确率的低样本量手势识别性能。在数字医疗领域，集成在柔性PCB基底上的可穿戴EEG与惯性传感网络配合边缘端深度学习推理，能够在帕金森病患者步态冻结事件发生前200毫秒内发出预警，为预防跌倒伤害提供了曾经无法想象的干预窗口。在材料信息学领域，图神经网络以有限元网格的不规则拓扑为天然的图结构输入，从中提取应力波的多尺度传播模式并预测裂纹的萌生与扩展路径。本课程正是围绕上述前沿方向展开，旨在为学员搭建起从经典力学到现代AI方法的系统性知识桥梁。

课程一、柔性传感器与人工智能

课程二、人工智能助力射频技术研究

柔性传感器代表着感知技术从刚性平面向柔性曲面拓展的根本性突破。当传感元件摆脱了传统硅基材料的几何限制，能够如生物皮肤一般贴合于任意复杂曲面时，测量的维度便从离散的点拓展为连续的场。从消费电子中采集心电信号的柔性电极，到手术机器人末端执行器表面用以感知组织硬度的触觉反馈膜，从帕金森病患者日常穿着的步态监测织物，到赋予软体机器人指尖灵敏感知能力的光学触觉凝胶——柔性传感器正以轻薄柔透的形态渗透进入人机交互的各个场景，在过去十年间完成了从实验室原型到产业级部署的关键跨越。

然而，材料的柔性化在赋予传感器共形贴合能力的同时，也引入了一系列传统信号处理范式难以有效应对的复杂力学行为。超弹性变形使力-电响应偏离线性关系，粘弹性迟滞导致加卸载路径不重合，几何大变形累积改变了传感器的工作点。当力场、电场、温度场和光场在微米尺度的弹性体中交织耦合时，任何试图建立精确解析模型以从传感器原始信号还原物理量的努力都面临着根本性的困难。正是这一困局，为人工智能的介入提供了不可替代的价值。深度学习方法不是简单地替换传统信号处理管线中的某个模块，而是从根本上重塑了传感信号理解的范式：不再依赖于对复杂多场耦合系统的显式解析建模，而是让神经网络在大规模数据中自主习得从原始信号空间到目标物理量空间的非线性映射。

本课程立足于传感机理、力学建模与人工智能三大学科方向的交汇地带，以材料力学为根基、有限元方法为桥梁、深度学习为引擎，系统构建柔性智能传感系统的完整知识体系。课程内容涵盖电容式、压阻式、摩擦纳米发电式与光学式等主流传感机制的工作原理与力学特性，Hertz接触理论、Neo-Hookean超弹性本构与计算接触力学的建模方法，以及U-Net、Transformer、图神经网络和物理信息神经网络等算法在力分布预测、触觉识别与应力场推断中的具体应用。无论是拟进入该领域从事前沿研究的研究生，还是希望将柔性传感技术引入产品设计的企业工程师，都将在本课程中获得从物理原理到工程部署的全链路知识。

掌握电容式、压阻式、摩擦纳米发电式、光学式等主流柔性传感器的基本工作原理与力-电耦合特性

掌握有限元分析方法在触觉传感器力分布建模中的应用，理解Neo-Hookean超弹性本构模型与基于FEA的力标签生成技术

掌握基于U-Net编码器-解码器架构的力分布预测方法与基于Transformer自注意力机制的跨传感器力回归技术

掌握图神经网络的消息传递机制及其在材料应力场、应变场和变形场预测中的应用

理解物理信息神经网络的理论基础与有限元启发神经网络中FEA Loss作为物理软约束的训练机制

掌握基于柔性高密度EMG传感器阵列的手势识别方法与脑启发高维分类器的设计原理

理解曲面条件下柔性传感器的曲率感知力标定方法以及基于深度域自适应的Sim2Real迁移技术

建立数据-物理协同建模的系统思维，能够根据数据可用性、精度要求与实时性约束选择最优建模策略

第一部分：柔性传感器基础

第1节 柔性传感器概述

柔性传感器是相对于传统基于刚性基底（硅、玻璃、陶瓷等）的传感器而言的一类器件，其本质特征在于传感功能单元被集成在可发生显著弹性形变的基底材料之上。本节从传感机理的视角出发，系统梳理该领域的技术分类体系、各类传感器的工作原理以及关键性能指标的物理内涵。

依据工作物理原理的不同，柔性传感器可划分为四个主要类别。电容式传感器基于平行板电容器的基本方程 C = εA/d 工作：外力引起的极板间距d缩小或介电常数ε的改变导致电容值C的增大。这类传感器的突出优势在于准静态零功耗、频率响应宽且平坦、温度稳定性优良，因而在消费电子触控交互中占据了主导地位。压阻式传感器利用导电填料在弹性体基质中形成的渗流网络对外加机械应变的响应——基体的拉伸或压缩改变了导电颗粒间的平均间距，进而改变了宏观电阻率。其核心品质因数是应变系数 GF = (ΔR/R₀)/ε。压阻式传感器在灵敏度和制备简易性之间取得了有利的折中，但其迟滞和温漂问题需要特别关注。摩擦纳米发电式传感器（TENG）的工作机制从传统的力-电换能转向了接触起电与静电感应的耦合：当两种电子亲和力不同的材料周期性接触和分离时，界面电荷转移在外部电路中驱动交变电流。TENG可以同时担任传感器和能量收集器，解决了可穿戴设备中的电池续航难题，代表了自供能传感的重要方向。光学式传感器则以GelSight系列为典型范例：一块透明弹性凝胶层的底面涂覆了光散射涂层并由多色LED阵列照明，当外界物体按压凝胶表面时，接触区域的凝胶变形改变了光线的反射与散射路径，一枚高分辨率微摄像头从这些光学变化中反演出接触信息的空间分布。光学方案的独特优势在于等效空间分辨率极高，且能同时给出接触几何和接触力的多模态信息。

传感器的性能由多项指标综合表征：灵敏度（单位物理输入对应的电学输出变化）、检测极限（最小可分辨输入信号）、线性度（输出-输入特性偏离最佳拟合直线的程度）、迟滞（加卸载循环中输出特性曲线的分离度）、响应时间（从输入施加到输出稳定至终值所需的时间）、重复性与耐久性（长期循环加载下性能的衰减速率）以及环境稳定性（温度、湿度等环境因素对传感器基线的影响）。不同传感机理在各指标维度上的表现差异显著，实际选型应由目标应用场景的需求驱动。

第2节 电容式柔性触觉传感器

本节以一项对基于MEMS工艺的电容式触觉传感器所进行的系统性实验研究为教学主线，阐释该类传感器从结构设计、制备工艺到电学测试的全流程方法。所分析的传感器采用4×4阵列结构（共计16个独立传感单元），整体为五层堆叠构型：自顶向下依次为接触层、上电极层、弹性介电层、下电极层与柔性基底。其中上电极阵列以金属银为电极材料，通过标准MEMS工艺在柔性聚合物基底上沉积和图形化制备，下电极以正交方向排列，从而在上下电极的每一个交叉点处形成一个独立的平行板电容器。

每一传感单元的电学行为均遵循平行板电容器方程 C = ε₀εᵣ·A/d。当外部压力施加于接触层时，弹性介电层在法向方向上被压缩——即d减小——相应的电容值C增大。实验表征使用精密力加载装置配合LCR数字电桥构成测试回路，在0–50kPa量程范围内以5kPa为步长逐级递增压力，同步记录每个传感单元的电容响应。实验系统地扫描了介电层厚度和材料密度的参数空间，结果显示在厚度为2mm、密度适中的条件下，传感器在量程范围内实现了灵敏度与线性度的最佳折中。对该结果的物理解释基于力-电容转换模型：将介电层在工作范围内近似为线弹性体，其压力-厚度变化关系可写为 P = E·(Δd/d₀)（E为介电层等效弹性模量），而电容的相对变化由 ΔC = ε₀εᵣ·A/(d₀ − Δd) − C₀ 给出。联立两式即得到完整的压力-电容映射函数。

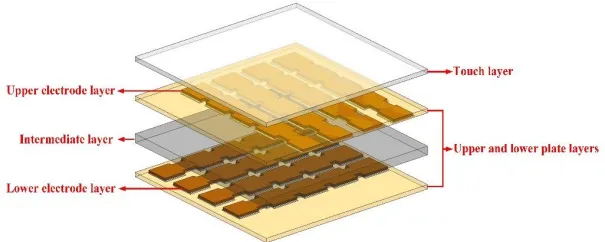

电容式柔性触觉传感器五层堆叠结构示意与4×4传感阵列MEMS制备流程

不同介电层厚度与材料密度条件下的电容-压力响应曲线及其线性拟合

第3节 织物式柔性传感器与数字信号处理

当柔性传感器以纺织品的形态出现时，其固有的透气性和穿着舒适性使其天然适配于持续性的可穿戴应用场景。本节以一项面向肘关节运动追踪的织物传感器系统研究为教学案例，系统分析该类传感器在真实使用条件下面临的信号漂移挑战及其基于迁移学习的解决方案。

该研究中，六个可拉伸的软质传感器条带被稀疏地分布并集成在一个标准纺织护肘的内侧。每个传感条带均以导电碳纳米管或石墨烯涂覆的织物基底制成，在拉伸过程中导电网络发生可逆的微观重构，产生与应变量相关的电阻变化。六个传感器的空间布局——包括周向角度分布、条带宽度与间距——均经由优化设计以在最少传感器数量约束下最大化运动追踪精度。系统将肘关节弯曲角度定义为矢状面内肱骨长轴与桡骨-尺骨中心连线之间的夹角，以光学运动捕捉系统的输出作为角度基准真值。

织物传感器在实际穿戴中面临的首要工程挑战是"位移漂移"：护肘在身体活动过程中的自然滑动和旋转导致各传感器条带与皮肤的接触位置发生难以预知的偏移，使得传感器读数与弯曲角度之间的映射关系持续漂移——即使弯曲角度相同，不同佩戴位置下传感器的输出分布也截然不同。传统的逐次重新标定方法在用户体验上不可接受。该研究将这一问题形式化为跨域迁移学习任务。源域由单个用户在多种标准佩戴位置下采集的大量有标注数据构成；目标域则是新用户或新运动类型下仅有少量或完全没有标注数据的情景。在源域上训练的LSTM网络以六个传感器的时间序列读数为输入、以角度估计值为输出、以均方误差为优化目标。当需要对目标域进行预测时，系统采用一种基于模糊熵的无监督传感器重要性排序方法——模糊熵在此衡量每个传感器读数序列中包含的与运动状态相关的信息量——在源域和目标域之间匹配熵值排序最相近的传感器通道子集，然后在输出层面通过最小化最大均值差异将源域模型适配至目标域。实验在控制良好的条件下给出了具有参考价值的量化结果：单用户多运动类型的平均追踪误差为9.82度，跨运动类型迁移时增至10.98度，跨用户迁移时增至11.81度。

六个织物可拉伸传感器在肘护垫中的空间布局与肘关节弯曲角度的几何定义

不同位移条件下肘关节角度预测精度——量化传感器位置偏移对系统性能的影响

本节同时系统地覆盖了数字信号处理的基础方法体系，为后续AI算法模块提供必要的信号预处理知识储备。时域处理方面，涵盖均值滤波、中值滤波、滑动平均平滑和多项式去趋势化。频域分析方面，讲授快速傅里叶变换揭示信号的能量-频率分布特征以及Welch方法对功率谱密度的稳健估计。滤波器设计方面，讨论有限冲激响应和无限冲激响应滤波器的设计准则及其在低通、高通、带通和陷波等不同频域操作中的应用。特征提取方面，时域统计量（均值、方差、RMS、偏度、峰度、过零率、波形长度）提供信号幅度分布和形状信息，频域特征（频谱质心、谱熵、子带能量比）刻画不同频段的能量分配格局，时频联合分析（短时傅里叶变换与小波变换）则将一维时域信号展开到二维时间-频率平面上，揭示信号的非平稳频谱演化轨迹。

第二部分：力学建模与有限元方法

第4节 弹性力学与接触力学基础

柔性传感器在本质上是将机械能转换为可由电路测量的电学信号的换能器：外部压力引发弹性体的空间变形，变形改变了传感单元的电容值或电阻值，进而反映为读出电路中的电压或电流变化。要定量地理解和优化这一能量转换链，必须从其最基础的力学环节——弹性体的应力-应变关系与接触界面的力-位移关系——入手。

应力的物理含义是连续体内部单位面积上的内力密度。考虑物体内部任意一个假想截面，截面法线方向上的内力分量称为正应力σ，切线方向上的分量称为切应力τ。在三维欧几里得空间中，通过任意一点且两两正交的三个截面上的九个应力分量——σₓₓ、σᵧᵧ、σ_{zz}以及三个切应力分量——构成该点完整的应力状态描述，在数学上组织为二阶应力张量σᵢⱼ。与之对应，应变是材料变形程度的几何度量：线应变 ε = lim(ΔL/L₀) 表示单位长度上的长度变化，切应变γ度量原本为直角的角度的偏离量。

σᵢⱼ  =  Cᵢⱼₖₗ  ·  εₖₗ                                            (广义胡克定律)

材料的力学本构关系给出了应力与应变之间的函数映射。对于各向同性线弹性材料，广义胡克定律将上述映射简化为两个独立材料常数的线性关系：杨氏模量E决定材料在单轴拉伸或压缩中的刚度，泊松比ν决定横向收缩与纵向伸长之间的耦合程度。然而，柔性传感器中大量使用的弹性体材料——特别是交联的聚二甲基硅氧烷及其商业变体——在应变尚未达到10%时就已偏离线性关系，必须采用考虑大变形运动学的超弹性本构模型进行描述。课程引入三种应用最为广泛的超弹性模型：

Neo-Hookean:  U  =  C₁₀(Ī₁ − 3)  +  (1/D₁)(J − 1)²

这是结构最简单的超弹性模型，其中Ī₁为右Cauchy-Green变形张量的第一不变量，J = det(F)为变形梯度张量F的行列式，表示体积比，C₁₀和D₁为从单轴拉伸/压缩实验数据中拟合得到的材料常数。Mooney-Rivlin模型在此基础上引入了第二应变不变量的贡献，在更大的变形范围内保持精度。Ogden模型则以一系列主伸长率的幂函数和的形式表达应变能密度，参数数量最多但拟合自由度也最大，能够复现实验中观察到的复杂非线性特征。

1/E*  =  (1 − ν₁²)/E₁  +  (1 − ν₂²)/E₂                                    (等效弹性模量)

1882年，Heinrich Hertz发表了关于弹性体接触问题的经典论文，奠定了接触力学的理论基础，其核心结果至今仍是分析触觉传感器接触行为的出发点。考虑一个半径为R的刚性球体以法向力F压向弹性半空间，Hertz理论预测接触区域为一个半径为a = (3FR/4E*)¹/³ 的圆，其中E*为两接触体的等效弹性模量。接触压力在径向上呈现抛物线分布——中心最大、边缘降为零。

a  =  (3FR / 4E*)¹/³                                                       (接触半径)

p(r)  =  p₀ · (1 − r²/a²)¹/²     ,     p₀  =  3F / (2πa²)                (压力分布)

上述简洁而优美的解析关系为触觉传感器的力学行为提供了精确的一阶描述。然而，柔性传感器在实际运行中涉及的非线性效应远不止于超弹性。从来源上划分，非线性可分为三个相互耦合的类别：材料非线性体现为超弹性应力-应变曲线在大变形区偏离线性、粘弹性引起加卸载路径上的迟滞回线、以及塑性变形导致传感器在长期循环加载后初始状态的永久性偏移；几何非线性在应变超过约10%后逐步显现，此时基于小应变假设的线性化运动学关系——线应变ε ≈ ∂u/∂x——已不足以精确描述变形前后的几何构型差异；接触非线性则源于两个接触体之间的实际接触边界会随载荷的施加和卸除而动态地扩展、收缩并改变形状，接触状态本身也可能在分离、法向接触、切向滑移和静摩擦锁定之间经历切换，使得接触力学的控制方程本身成为一个依赖于解的自由边界问题。上述三类非线性的耦合存在使得对真实柔性传感器的精确力学预测在绝大多数实际情形下必须借助计算数值方法——这正是下一节讲述的核心内容。

第5节 有限元分析（FEA）与触觉传感

本节以一项融合了非线性有限元仿真与深度学习力分布预测的系统性研究为贯穿性案例，全方位地展示从计算接触力学建模到神经网络端到端推理的完整技术链路。该研究的核心洞察简洁而深刻：对于光学触觉传感器而言，从原始RGB图像中推断力的空间分布是一个经典的"由果溯因"的数学逆问题。传统方法试图通过显式求解弹性力学边值问题来正向或迭代地反演力分布，其计算代价高到无法满足机器人灵巧操控对毫秒级力反馈的硬实时需求。但如果能够在离线阶段利用FEA工具大量生成"触觉图像-力分布"的准确配对数据，然后用神经网络学习从图像到力分布的端到端映射，那么在线推理阶段仅需一次神经网络的前向传播——这一过程在现代GPU上耗时不足十毫秒——便可替代离线阶段可能需要数十分钟的FEA迭代求解。

实验数据的自动化采集是高质量训练集的基础。该系统将一枚商用的GelSight Mini光学触觉传感器固定在一台高精度CNC铣床的主轴上（定位重复性±0.25μm），传感器上方串联安装了一枚六轴力/力矩传感器（RESENSE HEX-21），后者提供接触力的外部参考测量。研究者3D打印了24个在形状和尺寸上各异的压头，涵盖球体、圆柱体和棱柱体三种基本几何形态及其变体，其中19个用于生成训练数据，5个留待评估模型对未见接触几何的泛化性能。CNC机床根据预设的程序自动生成随机接触配置——包括接触位置、压入深度和压头倾斜角度——使每一次压痕实验都是独特且不可预测的。这一自动化平台共产生了14279个独立样本，每个样本包含三个数据模态：GelSight Mini的高分辨率RGB图像（240×320像素）、压头在三维空间中的精确位置信息、以及F/T传感器六通道的力和力矩读数。数据集中法向接触力的动态范围可达0–40N，面向两个正交方向的剪切力可达±5N。

在FEA仿真层面，该研究选择开源求解器CalculiX对每一个压痕实验进行三维非线性准静态仿真复现——这一选择消除了对昂贵商业FEA许可证的依赖，保障了研究的可复现性。仿真几何模型中，弹性凝胶层和刚性压头分别生成非结构化四面体网格。为了高精度地解析接触界面的力学行为，与压头接触的凝胶表面区域的网格被有意加密：在整个凝胶网格的7591个单元中，接触界面区域占到2504个。单元类型采用十节点二次四面体单元（C3D10），其高阶插值函数能在不显著加密网格的前提下有效提升应力计算精度。FEA求解配置为小变形假设下的静力分析，接触约束选择为硬接触（防止穿透）配合绑定约束（假设压头-凝胶界面在本次实验中未发生宏观滑移）。凝胶材料采用Neo-Hookean超弹性本构，应变能密度函数形式为前节所述的 U = C₁₀(Ī₁−3) + 1/D₁(J−1)²，材料常数取C₁₀ = 0.0725（对应于初始剪切模量μ = 0.145MPa）。材料参数的准确性通过独立的球形压头压深实验进行了验证：使用直径15mm的球压头在0.5mm至2.0mm的压深范围内以0.5mm步长采样，将FEA计算的法向力-压深曲线与F/T传感器的实测数据进行拟合。贝叶斯优化在参数空间中搜索得到的最大似然估计值为 Ĉ₁₀ = 0.0792（对应的MAE = 0.5166N），与原文献值高度一致，确认了材料参数在合理范围内。

FEA力分布标签生成流程：压头接触的GelSight图像→三维非线性FEA仿真→空间投影→力分布网格离散化

FEA仿真完成后，通过以下流程将3D仿真结果转化为与触觉图像逐像素对齐的力分布标签：首先，对凝胶表面每个单元的接触力进行积分，得到三个分量的标量值（x方向剪切力、y方向剪切力、z方向法向力）；引入一个投影矩阵P（通过最小二乘法利用四个已知的点对应关系求解），将3D网格节点的空间坐标映射到GelSight Mini的2D图像平面；在图像边界定义的空间内将力分布按均匀矩形网格（默认分辨率为24×32）进行离散化——每个网格单元的力标量值为其空间覆盖范围内所有FEA表面单元力贡献的面积加权和。这一整套标签生成管线已连同代码库一并开源。

在深度学习模型选择上，U-Net架构因其在医疗图像语义分割等像素级稠密预测任务中的优异表现而被采用。U-Net的编码器-解码器结构天然地匹配了力分布估计的空间稠密性需求。编码器包含四个下采样级别：每一级别由两组3×3卷积（零填充维持空间分辨率）、ReLU激活和2×2最大池化（步长2，空间分辨率减半）组成。特征通道数在四个级别上逐级倍增：16→32→64→128→256。这种逐级缩空间升通道的设计使得编码器在信息流的深层关注于越来越抽象的语义特征而非像素级别的细节。解码器以镜像对称的结构逐级恢复空间分辨率：每一级别首先用2×2转置卷积将特征图的分辨率翻倍、通道数减半，然后通过U-Net标志性的"跳跃连接"机制将编码器中对应层级的特征图直接拼接到解码器特征上，随后进行两组3×3卷积+ReLU处理。跳跃连接的精髓在于让解码器在恢复空间细节时可以直接查阅编码器在对应尺度上保存的原始信息——有效地解决了深层卷积网络中的空间信息衰减问题。最为关键的最后一层使用1×1卷积将256通道的深层特征映射为3通道的最终输出：分别为x方向剪切力分布图、y方向剪切力分布图和z方向法向力分布图。

模型训练配置如下：训练集包含9084个样本，验证集包含538个独立样本。训练前对力标签进行逐通道归一化——剪切力分量归一化到[−1,+1]区间（以表征方向和幅值），法向力分量归一化到[0,+1]区间（仅需表征幅值）。为增强泛化能力，训练中采用了基于图像空间的在线数据增强策略，包括添加高斯噪声以及随机调节输入图像的亮度、对比度、饱和度和色调。优化器选用Adam，初始学习率设为0.001，批量大小为8，学习率根据验证损失自适应衰减。验证损失使用未经归一化的总力（TF）平均绝对误差——这一选择确保了模型优化目标直接对最终用户关心的物理量进行优化，而非仅在归一化空间中追求数值指标。经过400个epoch的完整训练后，选取验证损失最小的检查点作为最终模型。

U-Net力分布预测模型：四级编码器-解码器结构、跳跃连接与最终3通道输出层

实验评估设计严谨地覆盖了四个维度。第一维度为标准性能评估：在包含训练中已见的压头类型（但为不同的具体接触配置）的测试集（1068个样本）上，24×32输出分辨率模型的网格单元级别力（GUF）误差为：fx = 0.0010±0.0013N、fy = 0.0008±0.0010N、fz = 0.0049±0.0056N。总力图（TF）层面的误差更为直观：在40N的法向力量程内，MAE控制在0.8N以内；在±5N的剪切力量程内，每方向的MAE控制在0.3N以内。第二维度为输出分辨率的影响分析：在同一网络架构上对比了6×8、12×16、24×32至48×64四种输出分辨率，系统性地量化了空间分辨率与力预测精度之间的权衡关系。第三维度为跨几何泛化：在包含五种训练中未曾出现的新形状压头的测试集上评估模型的零样本泛化行为。第四维度为跨传感器泛化：考察同一模型在不同GelSight Mini传感器个体上的性能一致性。此外，推理速度的独立测试确认了模型在消费级GPU上可达每秒30帧以上的推理吞吐量，满足机器人实时力反馈的基本延时需求。

力分布预测逐像素对比：三列分别对应x剪切力、y剪切力和z法向力，上行为FEA真值、下行为U-Net预测值

第6节 曲面传感器标定与多物理场耦合

前述FEA建模与U-Net力标定方法的共同前提是传感器处于平面状态。但实际应用场景中的绝大多数目标表面——从人类手指关节的自然弯曲弧度到工业零件的不规则自由曲面——都不是平面。当柔性传感器被贴附于曲面时，其内部应力场的预分布、压阻或电容传感单元的初始工作点、以及接触力学的几何边界条件都发生了根本性的改变。这种改变导致在平面条件下标定出的力-电映射关系在曲面上系统性失效。本节围绕曲面传感的力学分析、曲率感知的标定策略、以及多物理场耦合的建模与补偿机制三个主题层层推进。

一项以商用压阻材料为传感介质的系统性研究量化了曲率对柔性触觉传感器性能的影响程度。该传感器由五层功能性薄膜堆叠而成：中间为压阻活性层（基于含碳聚乙烯复合材料的Velostat薄膜，其体电阻率在压力作用下可降低数个数量级）；上下各铺设一层以正交网格排列的2芯导电纱线，分别充当行电极和列电极；最外层覆盖聚酰亚胺绝缘胶带以提供电气隔离和机械防护。器件尺寸为12.7mm×12.7mm，在4×4的矩阵布局下包含了16个孤立的传感节点。读出电路采用行-列轮询扫描方案：当前激活行为被接地，其余行被偏置在参考电压Vref，各列电流经非反相放大器（增益由反馈电阻Rg=5.6kΩ与Velostat当前电阻R共同决定，输出满足 Vout = (1 + Rg/R)·Vref）放大后，通过一片16:1模拟多路复用器按序接入微控制器的模数转换通道。

实验以不同曲率（从平面κ=0m⁻¹至κ=100m⁻¹）的3D打印圆柱面基底为标定载体，系统测量了传感器在空载和加载条件下的电学输出。结果揭示了曲率效应的物理本质——弯曲动作在微观尺度上对压阻层中的导电碳颗粒网络产生了拉伸作用，增大了颗粒之间的平均间距，等效于减少了材料中可供电流传导的渗透路径数量。在空载条件下，这一效应表现为传感器基线电阻的单调增大；在加载条件下，则体现为力灵敏度——即单位力的电阻变化率——的单调下降。在最极端的测试曲率下，灵敏度衰减到传感器几乎无法可靠地区分不同力值，响应曲线的单调性也被破坏。这一发现揭示了一个在柔性传感器实用化过程中必须面对的系统性约束：每一特定传感器设计在曲率空间中存在一个可靠的工作区域，超出该区域的曲面应用需要借助曲率感知的补偿方法，而不是简单地沿用平面标定参数。

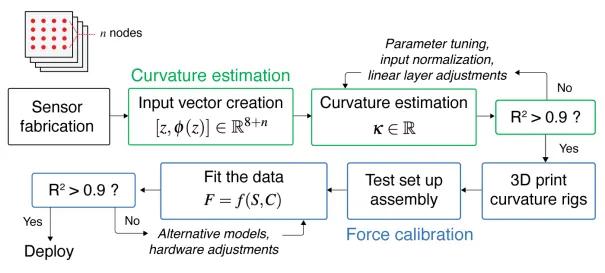

曲面传感器标定系统架构：不同曲率柱面基底上的压阻传感器阵列与精密力加载设备

在曲率感知补偿的框架下，曲率本身被视为一个需要从传感器输出中先行识别出的隐藏状态变量。研究者设计并训练了一个残差多层感知机来从传感器16个节点在空载条件下的基线模式中推断曲率。MLP的输入特征为24维——16维为各节点的归一化空载基线读数，附加8维手工设计的全局描述性特征（和、均值、标准差、最小值、最大值、极差、L2范数和四分位距）。网络主体由一个从24维扩展至128维的stem层、三个残差块（每个块包含全连接层→SiLU激活→10% Dropout→与输入相加的跳跃连接）、以及一个将128维压缩至64维再至单维曲率输出的回归头部构成。训练集中，三个不同的传感器样本在十种曲率的柱面（κ∈[0,80]m⁻¹）上以60/20/20的比例随机划分为训练、验证与测试子集。优化器采用AdamW配合Huber损失函数，学习率按余弦曲线衰减，训练总轮次为500个epoch。数据增强采用了在表格数据上较为少见的Mixup技术（在输入和标签空间中同时线性插值不同样本对以平滑决策边界）和标签抖动（在真实曲率标签上叠加微小的高斯噪声以吸收测量不确定性）。在测试集上，MLP取得了RMSE=7.53m⁻¹的预测误差和R²=0.91的决定系数，表明在0–80m⁻¹的宽广曲率范围内，模型可解释超过90%的曲率方差。

曲率预测MLP的性能：预测曲率对真实曲率的散点分布及RMSE=7.53m⁻¹、R²=0.91的拟合优度

在获得曲率的可靠估计之后，力标定问题转化为一个三维回归任务——以传感器的电压读数向量和预测曲率标量为两个输入维度，以施加力值为输出。此低维回归问题采用了三次多项式曲面拟合，在五种日常物品（具有各自不同的宏观曲率）的实体验证中确认了曲率感知标定对标准平面标定的精度优势。

将视野从单一的力-电关系扩展到更广阔的多物理场耦合视角是理解实际传感器行为的必要条件。在柔性传感器中，力-电耦合构成了最为基本的换能机制；力-热耦合通过两个途径干扰传感精度——温度的升高引起材料热膨胀并改变传感器内部应力场的初始状态，同时温度对材料本构参数（弹性模量、压阻系数）的影响通过传感换能链路的传递最终叠加在电学输出上；力-光耦合则定义了以GelSight为代表的光学触觉传感器的核心——弹性体变形改变了光子在介质内的传播路径、反射角和散射分布，最终体现为摄像头所捕获图像的像素值变化，而这种从像素到力的映射由于其逆问题的病态性质而高度依赖前节所述的深度学习方法。

近年来，事件相机与传统触觉传感器的组合代表着高速触觉感知的新前沿。与传统以恒定帧率曝光全局快门的相机不同，事件相机中的每一个像素单元独立且异步地运作，仅在感知到亮度变化超过预设阈值的时刻才触发一次事件输出。这种运作方式使其天然具备微秒级的时间分辨率（远超出1000fps等效帧率的常规相机极限）以及高达120dB的动态范围。在触觉传感的背景下，事件相机能够捕捉到对常规帧率相机而言完全不可见的高频动态力信号——例如机械手指尖抓取物体时发生的微滑移现象——为下一代高动态响应的灵巧操作奠定了感知基础。

第三部分：人工智能算法

第7节 卷积神经网络与触觉识别

卷积神经网络在触觉传感器图像数据的处理中之所以具备天然优势，根源在于局部连接、权重共享和平移等变性这三项归纳偏置（inductive bias）与触觉数据中存在的局部空间相关性高度契合。本节以OrbTouch可拉伸触控界面为教学载体，深入分析CNN架构在触觉感知任务中的设计原则与性能边界。OrbTouch将一片嵌入了单壁碳纳米管网络的介电弹性体薄膜与一片纯介电绝缘薄膜堆叠成"三明治"构型：当手指按压时，被按压区域的上下碳纳米管电极之间的间距和有效介电常数均发生变化，改变该交叉节点的电容值。整个传感器阵列包含了16×16个交叉电容节点，通过一种被动式的行列寻址方案进行实时扫描：行选择线逐行激活，并行读取所有列的电容值，以构建每一时刻的完整电容空间分布图。

从16×16的电容矩阵到触觉信息的提取使用了六层卷积神经网络。网络从输入层接收经均值-方差归一化后的16×16电容分布图，依次流经第一卷积层（8个3×3滤波器，零填充维持空间分辨率）→第一最大池化层（2×2，步长2，输出8×8）→第二卷积层（16个3×3滤波器）→第二最大池化层（2×2，输出4×4）。两级卷积-池化流水线将原始16×16的电容分布图压缩为4×4×16的三维特征张量，其中每个空间位置的16维特征向量编码了该局部区域的多尺度电容变化模式。特征张量经展平后进入全连接分类头：第一全连接层（64个神经元，ReLU激活）→第二全连接层（32个神经元，ReLU激活，采用50%的Dropout率进行随机失活正则化）→Softmax输出层（5个神经元，对应五种不同的触摸姿态）。整个网络使用交叉熵损失函数和Adam优化器（学习率0.001，批次大小32）进行端到端训练。

OrbTouch在三个性质不同的感知任务上接受了一致的评估框架的检验。在触摸定位任务中，网络以回归模式输出接触点的连续二维坐标，平均测试误差仅为0.09mm——这一数值已经显著优于人类指尖的两点辨别阈（约1–2mm）。在手势分类任务中，对五种预先定义的触摸姿态的测试准确率达到98.8%，错判案例主要集中在视觉和力学特征高度相似的手势对上。在用户识别任务中，三个不同用户间的分类准确率为97.6%。

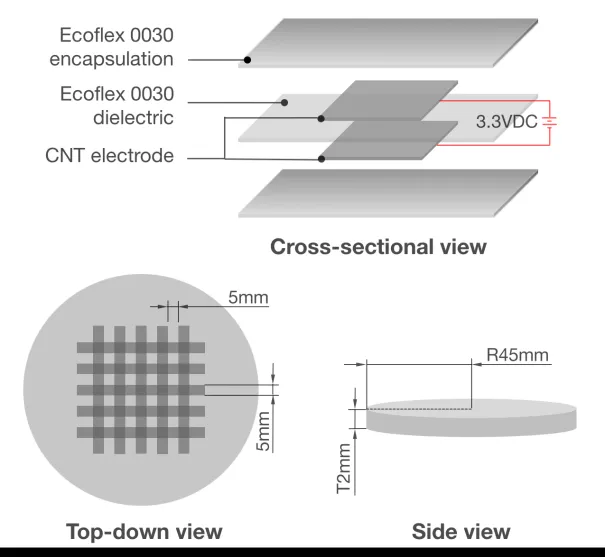

OrbTouch可拉伸电容传感器：碳纳米管介电弹性体三明治结构示意图

六层CNN架构设计：从16×16电容分布矩阵到五类手势Softmax分类的完整信息流

第8节 Transformer与力回归

Transformer架构的核心创新——自注意力机制——为触觉传感器数据提供了一种与CNN逐层局部感知截然互补的全局信息整合方式。在CNN中，每一层的神经元仅在其局部的感受野内进行运算，全局的感受野需要通过多层堆叠来逐步扩大。而自注意力允许输入序列中的每一位置在单层计算内即与所有其他位置进行直接的数值交互，这对于力分布估计这类需要同时考虑接触区域全局形状与局部纹理的任务具有特别的优势。

本节的核心教学案例是一项以GelSight Mini和DIGIT两种主流光学触觉传感器为实验平台的大规模力回归研究。该研究通过六轴工业机器人自动执行了超过20万次独立的压痕实验，系统覆盖了不同压头几何（球形6种直径、圆柱形4种直径、棱柱形3种截面）、不同接触角度（0°至45°）以及不同力值（0–15N，步长0.5N）的组合情况。传感器正下方安装了一枚高精度六轴力/力矩传感器，提供法向力和剪切力的外部参考真值。

系统架构可分解为五个串行处理阶段。第一阶段——深度估计：利用光度立体视觉技术（photometric stereo），即通过在多个已知方向排列的LED照明下获取的RGB图像序列，重建得到凝胶层的高分辨率三维深度图。深度图编码了接触区域的完整几何信息，且对光照变化具有鲁棒性——而这恰恰是纯RGB图像容易受到干扰的因素。第二阶段——CNN特征提取：ResNet-18骨干网络——受益于残差跳跃连接的设计而能够在深层网络中保持有效的梯度流动——从深度图中提取多层级的空间特征图。第三阶段——空间序列化：将二维特征图按空间位置展开为一维特征序列，每一序列位置对应原始图像中一个局部区域的特征编码。第四阶段——全局关系建模：特征序列送入标准Transformer编码器。编码器中的每一层由多头自注意力模块和前馈网络模块组成，自注意力操作使序列中空间上相距遥远的两个位置可以在单层内直接交换信息。自注意力的数学核心为 Attention(Q,K,V) = softmax(QKᵀ/√dₖ)·V，其中缩放因子√dₖ稳定了高维点积的梯度。第五阶段——力回归：编码器的输出经两层全连接网络解码为最终的三维力值（Fx、Fy、Fz）。

该研究最具工程实用性的成果是跨传感器泛化能力。研究者提出了一种仅需25次交互步骤的快速在线校准流程：三步为使用同一个标准球头压头在传感器中心位置的重复按压以收集校准数据，两步为在新传感器的少量校准数据上对预训练Transformer模型的最后两个全连接层进行微调（所有卷积层和自注意力层的参数均保持冻结）。经过这一极低数据成本的校准步骤后，模型在全新的传感器个体上对从未接触过的物体进行力估计时达到了约4%的平均绝对误差。

第9节 图神经网络与应力应变场预测

有限元网格的拓扑结构是不规则的。与卷积操作天然适配于具有规则像素索引的图像数据不同，将CNN直接应用于FEM网格——将网格节点上的物理场（位移、应力、应变）强行规整化为图像像素——必然引入信息损失。图神经网络的出现为这一问题提供了一种数学上优雅的解决方案：在图的拓扑结构上直接定义卷积运算，使信息可以在不规则的网格连接上按照物理连接关系自由传播。

在GNN的框架下，任意一个力学系统的FEM离散化结果都可以无损地转换为一个属性图。图的每个节点对应于FEM网格中的一个节点，其携带的特征向量包含该节点的空间坐标（x/y/z）和节点级物理量（如三个方向的位移分量u/v/w）。图的每条边对应于FEM中一对相邻节点在单元划分中的连接关系，边的特征向量编码了该物理连接的特性（如连接刚度、连接单元的材料属性）。GNN的核心运算是消息传递。在第l层信息传播中，每一个节点v首先从其所有直接邻居节点u∈N(v)处"收取"消息——即收集所有邻居节点在上层中的隐藏表示h_u^(l)。这些消息通过一个可微的、具有置换不变性的聚合函数AGG（常用的选择包括按元素求和、按元素取均值、或按元素取最大值）压缩为一个固定长度的向量。然后将聚合结果与节点自身的隐藏表示h_v^(l)拼接或相加，通过一个共享的权重矩阵W和逐元素的非线性激活函数σ进行变换：h_v^(l+1) = σ(W·AGG({h_u^(l) : u∈N(v)}, h_v^(l)))。经过多层消息传递后，每一个节点的最终隐藏表示中不仅包含了其自身的特征，还编码了其多跳邻域的结构和物理信息——在力学直观上，这对应于应力波在材料中经过若干个传播步长后抵达的区域。

三种在不同图拓扑结构上表现各异的GNN架构构成了本节的教学重点。图卷积网络在图的谱域中定义了卷积操作，通过引入对称归一化的邻接矩阵 Ã = D^(-1/2)(A+I)D^(-1/2) 来实现考虑节点度的加权消息聚合。图注意力网络在消息聚合过程中为每一个邻居节点分配一个由输入数据自适应学习的注意力权重系数，使模型可以动态聚焦于物理上更相关的邻居节点。GraphSAGE则通过对邻居节点进行随机采样——而非处理全部邻居——来控制计算复杂度，使其适用于超大规模网格上的力学仿真代理。这三类GNN架构在屈曲晶格预测、纤维复合材料损伤演化模拟和薄膜褶皱失稳分析三个固体力学基准问题上得到了系统性验证，均展现了在保留不规则网格拓扑的前提下实现高精度代理建模（surrogate modeling）的能力。

第10节 物理信息神经网络（PINN）

如果说CNN和GNN是在数据空间中寻找模式，那么物理信息神经网络则是在物理方程所定义的解空间中寻找模式。PINN的基本思想具有哲学上的简洁性和数学上的严格性：任何偏微分方程的解，在其定义域内的每一个点上都必须满足该方程所描述的物理约束。如果将这一约束——即网络输出在代入PDE形式后产生的残差——直接编码为损失函数的一个组成部分，那么网络的训练过程就被赋予了物理意义：它不仅需要拟合可用的观测数据（如果存在），还必须尊重封装在PDE中的自然规律。

从形式上，PINN将总体损失函数构建为三个可加权求和的分量的线性组合：L_total = w_data·L_data + w_PDE·L_PDE + w_BC·L_BC。数据拟合项L_data度量网络预测值与可用物理测量值（如传感器读数）之间的均方误差。物理残差项L_PDE度量将网络输出代入控制偏微分方程后计算出的逐点偏差——理想情况下这一偏差应为零。边界/初始条件项L_BC度量网络输出在定义域的边界和初始时刻偏离指定条件值的程度。三个权重系数w_data、w_PDE和w_BC的配比实质上定义了网络在"信赖数据"与"信赖物理"之间的优先级权衡，是PINN训练中最为关键的超参调优环节。整个框架的数学可行性依赖于自动微分技术：PyTorch或TensorFlow的计算图允许以链式法则精确地计算网络输出对空间和时间输入的任意阶偏导数，使PDE中涉及的散度、旋度和拉普拉斯算符都可以在训练过程中被高效且精确地求值。

本节以受迫振动的单自由度弹簧-质量-阻尼系统为教学载体，演示PINN在正向和反向两类问题上的应用。控制方程为 m·d²x/dt² + c·dx/dt + k·x = F₀·cos(ωt)。在正向问题中，系统参数m、c、k和外部激励F₀、ω均为已知，但系统的时间响应x(t)未知。PINN仅以时间t为输入，以位移x(t)为输出，仅依靠最小化PDE残差项L_PDE和初始条件项L_BC（x(0)=x₀, x'(0)=v₀）进行训练，不依赖任何实验测量数据，即可在精度上逼近解析解。在反向问题中，系统部分响应数据可经由传感器测量获得，但一个或多个系统参数（如阻尼系数c或刚度k）是未知的。PINN将未知参数提升为与网络权重并列的可训练变量，在损失函数中增加L_data项约束网络输出与测量数据的一致性，实现系统状态和未知参数的联合估计。

有限元启发神经网络代表着PINN思想向计算力学更深层次的延伸。标准PINN以PDE的强形式——逐点的微分方程残差——为物理约束，这在数学上是严格但在训练中容易产生病态的高频梯度振荡。FEI-NN从FEM的实践中汲取灵感：FEM将PDE的强形式通过变分原理和加权余量法转换为弱形式，在单元级别上进行积分计算。FEI-NN在神经网络框架下重现了这一过程——将FEM中的单元刚度矩阵装配和全局组装过程表达为一系列可微的张量运算，从而将FEA Loss这一"软约束"引入神经网络训练。这一转变带来了两个实质性的技术优势：其一，通过将逐点的高频约束通过积分操作平滑化，FEA Loss在数值上比强形式PDE残差更为温和；其二，通过批量矩阵乘法技术将FEA Loss的计算复杂度从三次方级别降低到二次方级别，使大规模结构问题的PINN训练成为现实。此外，FEI-NN通过在模型输入空间中引入结构的几何参数（梁的长度L、截面面积A、截面惯性矩I），实现了参数化建模的能力——一个训练完成的FEI-NN可以一次性回答一类具有不同几何尺寸但相同力学类别的结构问题，这在地球上没有任何FEM求解器能够做到——传统FEM需要为每一套几何参数重新划分网格和求解线性方程组。

第四部分：应用与实践

第11节 柔性传感器手势识别系统

将前述各节介绍的传感原理、信号处理方法和机器学习算法集成为一个端到端的实用系统，是理论知识与工程实践之间的关键衔接环节。本节以一项结合了柔性高密度肌电传感器阵列与脑启发高维计算的完整手势识别系统为核心案例，展示从生物电信号采集到实时手势分类的全链条工程实现。

传感器前端以柔性的聚酰亚胺薄膜为机械基底，通过标准的紫外光刻和金属剥离工艺在其上制备了8×8的矩形金电极网格。PI薄膜的厚度被优化在50–125μm的区间——在此厚度下，电极阵列既能无间隙地贴合人体前臂的曲面轮廓，又保持了在多次弯曲和穿戴循环中不产生微裂纹的机械可靠性。整个电极阵列包含64个独立信号采集通道，每个通道对应一个直径约5mm的圆盘状金电极，相邻通道间距为10mm——这一间距在空间分辨率和通道间串扰之间取得了工程上的平衡。与临床上使用的需要涂抹导电凝胶以降低皮肤-电极界面阻抗的Ag/AgCl湿电极不同，这些PI基底的柔性金电极采用干接触模式，仅依靠皮肤的自然湿度和电极的微观纹理维持电接触。在连续佩戴超过8小时的耐久性测试中，电极-皮肤界面的阻抗未出现超出预设容限的漂移。64通道EMG信号的同步采集由一个专门设计的多通道无线模块完成，采样率设定为1000Hz，ADC分辨率为16位，数据通过低功耗蓝牙协议以接近实时的延迟无线传输至计算单元。信号预处理流水线依次执行四阶巴特沃斯20–500Hz带通滤波、50Hz陷波去工频、以及200ms长度的滑动时间窗口分割（窗口重叠率75%，即每50ms生成一个新的分析帧），对每个帧内的信号分别提取均方根、平均绝对值、过零率和波形长度四个具有明确物理含义的时域特征。

手势分类的核心算法——脑启发高维计算——在计算原理上与当前主流的深度学习方法形成了鲜明的对比。HDC的编码阶段将64维的时域特征向量通过一个固定的、在初始化后不再更新的随机投影矩阵 W_random ∈ R^(64×10000) 映射到一个万维的高维空间中。这一看似简单的操作之所以有效，其数学基础源自Johnson-Lindenstrauss引理在高维几何中揭示的优雅性质：随机投影以高概率近似保持原始低维空间中各向量之间的成对距离和角度关系，但由于维度被急剧放大，信噪和变异被稀释到大量的冗余维度上，对向量在高维空间中的整体方向仅产生微小的影响。HDC的训练阶段不涉及任何形式的随机梯度下降、反向传播或损失函数的迭代最小化，仅需进行一次简单的关联记忆操作：对于每个手势类别，将该类全部训练样本的高维编码向量逐元素累加，然后进行L2范数归一化，所形成的原型向量P_c即作为该类在高维记忆空间中的唯一表征。在推理阶段，测试样本的编码向量与各个原型向量分别计算余弦相似度，选择相似度最高的类别输出。整套分类过程——从编码到推理——仅涉及一个固定的矩阵乘法、一个逐元素符号函数和数次数值可忽略不计的向量点积运算，极度适合在功耗严格受限的可穿戴边缘设备上低延迟运行。

实验设计以严苛的跨天实验范式对系统鲁棒性进行了压力测试。三名健康的成年男性受试者在各自不同的三个实验日期参加数据采集——每个实验日期之间EMG电极被有意取下并重新安装，以模拟真实穿戴场景中无法避免的电极位置变异。每位受试者执行五种具有不同功能含义的手部姿态：手掌张开（自然放松状态）、握拳、腕关节屈曲、腕关节伸展以及尺偏。在标准的"同天训练、同天测试"条件下，HDC的平均分类准确率达到96.64%。在训练和测试数据来源于不同实验日期的最严苛跨天测试条件下，分类准确率仅下降了7个百分点——这一性能衰减幅度远低于基于深度学习的基线模型在相同条件下的退化程度。更为值得关注的是，HDC对训练样本量的极低依赖性：当仅使用每个手势类别3次试验（即每个用户共15个训练样本）的数据进行原型向量的构建时，系统在5类手势分类任务上仍然保持了90%以上的准确率。

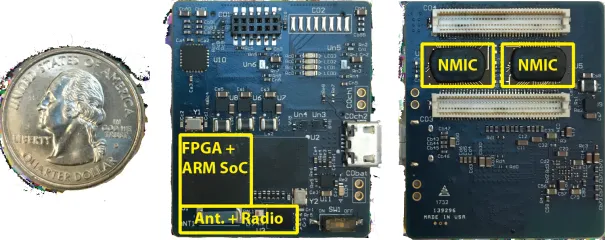

64通道无线柔性EMG信号采集系统与信号预处理流水线

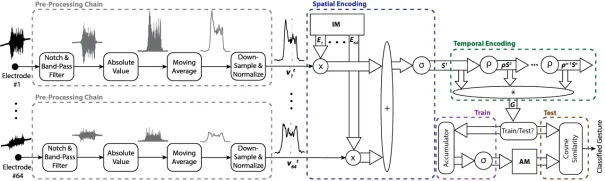

脑启发高维分类器从64维特征到万维空间的随机投影编码与关联记忆推理的完整流程

第12节 可穿戴医疗健康监测

将柔性传感技术与边缘端人工智能结合后，可以对重大慢性疾病的日常管理产生根本性的改变。本节聚焦于帕金森病——一种全球影响超过一千万患者的进行性神经系统退行性疾病——最具致残性的运动症状：步态冻结。FoG表现为患者行走过程中毫无预兆的运动阻滞，双足仿佛被"粘"在地面而主观上无法迈出下一步，持续数秒到数十秒不等。这种看似短暂的运动中断在无预警情况下极易导致严重摔伤，对老年帕金森患者而言可能是致命性的。目前临床对FoG的评估依赖于患者对发作频率的主观回忆和医生的定性观察量表，严重缺乏客观、连续、在日常生活中自动运行的数据采集和分析手段。

本节所介绍的可穿戴传感系统代表了技术回应这一临床空白的重要尝试。系统的硬件由两种在功能上互补的无线微型传感器节点构成。C形的头戴式节点环绕佩戴于患者的耳周，利用嵌入在柔性聚合物基底中的干电极阵列无创地从头皮表面采集脑电图信号。神经科学的研究已确认FoG的发生与前额叶皮层区域的异常神经振荡模式密切相关——皮质-基底节环路中低频θ频段（4–8Hz）同步化活动的异常增强以及β频段（13–30Hz）的去同步化衰减构成的特定频谱特征，可以作为FoG即将发生的预测性生物标志物。EEG信号处理电路被整体集成在一枚采用180nm标准CMOS工艺流片的定制集成电路上（芯片面积为紧凑的1.8mm×1mm），片上资源包括低噪声EEG差分放大器（输入参考噪声<2μVrms）、16位逐次逼近型模数转换器、符合低功耗蓝牙5.0标准的射频收发前端、以及一块为FoG检测任务专门优化的轻量级深度学习推理加速器。第二种节点为分布式运动传感器，它们以柔性印刷电路板为载体，分别固定于患者小腿后侧的腓肠肌区域和脚踝外侧，通过三轴微机电加速度计（满量程±16g）和三轴陀螺仪（满量程±2000°/s）实时采集FoG事件的特征性运动模式——以3–8Hz为中心的窄带震颤样高频振动。两类传感节点采集到的多模态时间序列数据通过体域网低功耗蓝牙协议进行时间同步和数据融合。

FoG检测对端到端延迟有极其苛刻的要求——神经科学的行为学实验表明，预警必须在FoG实际发生前的200ms窗口内发出才能为患者提供有意义的干预时机。这一约束从根本上排除了将原始数据上传至云端处理再返回预警信号的方案。系统的应对策略是在传感器本地部署轻量化的深度学习推理管线。所选的MobileNetV2架构——通过在标准卷积运算中引入深度可分离卷积——将完整卷积核分解为独立作用于每个输入通道的空间滤波和跨通道的1×1逐点组合，使网络的计算复杂度锐减为标准卷积的12%–13%。在部署前模型经过了三级递进压缩：权重量化将32位浮点参数对称量化为8位整型（模型存储体积减少75%并可在支持int8矩阵加速的Cortex-M系列MCU上获得硬件级的推理提速）；结构化剪枝以滤波器为单位系统性地移除对损失函数贡献低于预设阈值的冗余通道；知识蒸馏利用大规模教师网络的软目标输出作为辅助监督信号，引导压缩后小容量学生网络的训练收敛。经过三级压缩后，模型的固件映像仅为约2MB，在ARM Cortex-M4架构的微控制器上完成一次完整的FoG前向推理耗时约为50ms，推理能耗约为0.5mJ。

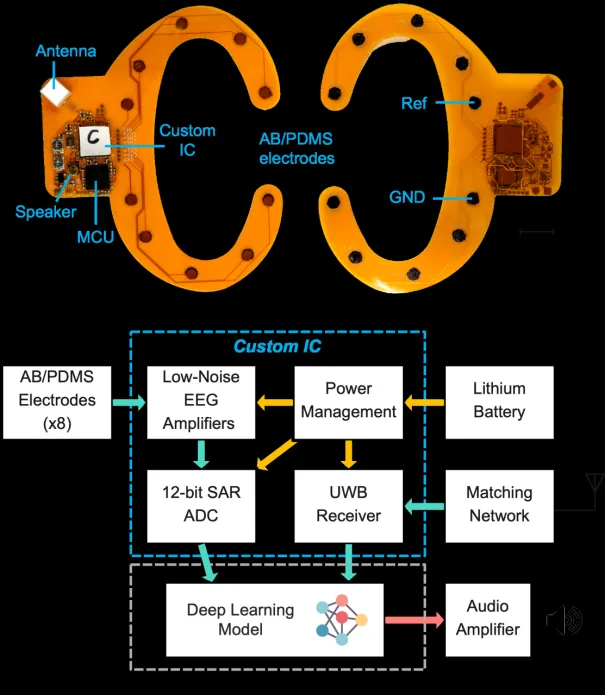

帕金森步态冻结多模态可穿戴检测系统：头戴式EEG节点与分布式腿部运动传感器的协同架构

CMOS 180nm定制集成电路的片上系统：集成EEG放大器、ADC、无线射频前端与深度学习加速器

步态冻结检测时序结果：事件发生前后的多通道脑电与运动传感器信号特征变化

第13节 柔性可拉伸传感器运动捕捉

与传统光学运动捕捉系统需要在一个配备了多台红外相机的专用空间内进行不同，基于柔性可拉伸传感器的运动捕捉有潜力将精确的人体运动追踪带入人们的日常起居环境。然而，实现这一潜力面临着严峻的机器学习的根本性障碍：深度学习模型需要在海量的成对标注数据——同时包含传感器的电学输出和对应时刻的关节精确三维角度——上进行训练，而采集这样的标注数据本身就需要借助造价高昂的光学运动捕捉系统，造成了"要训练运动捕捉模型就需要先拥有一套运动捕捉系统"的悖论。SuDA方法正是为了从逻辑上瓦解这一悖论而提出的。

SuDA遵循的是Sim2Real域自适应的三步策略。第一步——合成数据生成：在完全虚拟的合成环境中，使用SMPL参数化人体模型以数据驱动的方式生成数千个物理上合理的人体三维姿态序列，覆盖从行走、跑步、深蹲、投掷到整理物品等日常活动的多样性。在合成环境中，每一个时间步长上的每一帧姿态都附带有天然的、由人体模型的前向运动学直接给出的关节三维角度真值标签。一个简化的物理模拟器在相同的时间步长上计算柔性传感器在虚拟穿戴位置上的理论响应值——对于压阻传感器为电阻变化、对于电容传感器为电容变化——生成与每一帧关节角度标签一一配对的高质量传感器仿真数据。这种合成数据具有现实世界数据所无法比拟的三重优势：数量无理论上限、标签零噪声且绝对精确、以及完全不含有真实穿戴中不可避免的传感器位置偏移和皮肤接触阻抗变化等非理想因素。第二步——真实域小样本采集：受试者在真实环境中穿戴真实的同款柔性传感器，在约五分钟的时间内自由地进行日常活动，产生的全部传感器数据流完全不包含任何关节角度的标注信息。第三步——跨域知识迁移：在特征空间中，通过以基于支持度的域对齐方法系统地最小化源域（仿真数据）和目标域（真实数据）特征分布之间的最大均值差异（MMD），将在仿真域上以大批量有标注数据训练好的角度预测模型直接适配到真实的传感器输入上。这一方法的核心贡献在于它证明了Sim2Real迁移可以以一种不需要任何真实标注数据的方式来完成，所要求的全部"代价"仅是受试者在真实传感器上约五分钟的自由活动。

第14节 力学性能预测与逆向设计

以深度学习模型作为物理系统的代理来预测材料的力学行为，本质上是在建立一个能够以传统数值方法极小一部分计算代价给出可接受的近似预测的快速推断模型。LatticeResponse项目以由周期性微结构构成的晶格材料为对象，利用LSTM这种专门针对序列数据设计的递归神经网络来预测在轴向压缩试验中最具信息量的全场输出——完整的应力-应变关系曲线。晶格结构在压缩过程中经历的是四段式相变行为：弹性段（线弹性变形可恢复）→塑性屈服段（局部微结构开始出现不可逆坍塌）→应力波动平台段（层叠式的逐层压溃产生振荡但均值近似恒定的应力水平）→致密化段（所有内部空隙被压实，应力以指数速率急剧升高）。从一种给定的截面几何参数化描述出发，使用两层堆叠的LSTM（每层配备128个隐藏单元和门控机制）学习从截面几何到256个准静态时间步长上的应力值的序列映射，后接两层全连接回归层将LSTM的隐藏状态解码为连续应力值。经过训练的LSTM代理模型可以在几秒的推理时间内输出任意新截面形状的完整应力-应变曲线，而相同精度的非线性隐式FEM仿真需要在小时间步长上迭代数十分钟。

相比于正向预测，逆向设计提出的问题在数学上更为复杂：给定一组期望的宏观力学性能指标（例如目标杨氏模量E_target和极限压缩强度σ_target），能否自动地合成出能够实现这些性能的微观结构几何参数？CCSC采用编码器-解码器这一经典的自编码器变体架构来处理这种不对等的映射问题：编码器将表征目标力学性能的向量压缩为潜在空间中的一个低维表示向量z；解码器从z出发，通过连续的转置卷积上采样操作逐步地重建出对应的微结构参数——对于纤维增强复合材料层合板这一实际案例，这些参数可以包括各层的纤维体积含量、层内纤维取向角、以及层层之间的铺叠顺序。编码器和解码器在端到端的训练中通过重建损失（解码器的输出与对应的真实微结构之间的差异）协同优化。在碳纤维增强环氧树脂基复合材料的验证案例中，CCSC的逆向设计的力学性能（由独立的高保真FEM仿真进行评估）与预设的目标性能之间的相对误差稳定地低于5%。

第五部分：综合设计与建模思维

第15节 数据-物理协同建模方法论

本课程的以上各节从不同角度、以不同工具和不同案例出发，遍历了柔性传感器从底层材料物理到顶层感知算法的全流程。本节从方法论的高度，将课程中呈现的多种建模策略归纳、对比和统一为四种在认知论上截然不同、但在工程实践中互补共存的基本范式。

范式一——纯数据驱动建模。这一范式以端到端的CNN和Transformer为算法代表。所有关于传感物理的信息——弹性体的本构响应、接触界面的力学方程、乃至读出电路的电学传递函数——均被隐式地编码在训练数据所蕴含的统计分布之中，网络内部不包含任何显式的物理先验。其适用条件为训练数据的容量和多样性足以覆盖目标应用的全部变异模式。其致命短板在于外推能力极度有限——当推理时遇到的数据分布系统性偏离训练数据分布时，模型的行为不可预测。范式二——物理强化数据驱动建模。该范式以FEATS将FEA仿真作为"无限量数据工厂"的思路为代表。结构化的物理知识——以本构模型、求解器框架和接触力学公式的形式——并非嵌入在神经网络的架构或损失函数中，而是位于训练数据的上游：由FEA保证生成数据的物理自洽性，而神经网络仅在"学习数据"的层面上运作。该范式的性能上限由仿真和现实之间的系统性差距所界定。范式三——物理约束神经网络建模。PINN和FEI-NN代表了对范式二的重要升级：物理知识不再停留在上游数据生成环节，而是被直接植入网络的内部训练机制中——物理方程以损失函数的分量形式在每一次梯度更新的反向传播中主动约束网络权重的更新方向。在标注数据稀缺但物理规律明确的应用场景（如柔性传感器的参数在线识别）中，这一范式往往表现出最优的性能-数据效率权衡。其面临的挑战在于多目标（数据损失vs物理损失）的权重平衡缺乏理论的自动化调优准则。范式四——纯物理建模。传统FEM和经典力学解析解代表了人类对物理系统最为彻底的理解和最为可信的预测。它不需要任何数据——只需要物理方程和材料参数。其不可替代的价值在于其可解释性和以已确立的物理原理为基础的强外推能力。

在实际工程项目的建模决策中，选择哪一范式将取决于四个约束条件的综合平衡：可用标注训练数据的体量、目标应用对模型精度的容忍区间、从传感器数据采集到决策输出之间的推理延迟上限、以及是否需要对模型的输出结果进行基于第一性原理的物理因果关系解释。本课程的核心教学目标之一，是使学员在完课后能够独立地、自主地根据具体项目的约束条件，在这四种建模范式之间做出有理论依据的、有工程经验支撑的最优选择。

第16节 多物理场耦合与系统集成

将来自前四部分的知识碎片凝聚成一个实际可工作的智能传感系统，是对工程整合能力的最终考验。一个完整的智能传感系统在物理架构上是一个精密的垂直整合体。其最底层为传感器前端——在此，力学-电学换能原理将外界物理量（力、应变、温度）转化为可由后端电路测量的电学量。信号调理链路——仪表放大器提取淹没在共模噪声中的微弱差分信号、可编程增益放大器自适应匹配传感器量程、有源抗混叠滤波器限定信号带宽、以及逐次逼近或Δ-Σ架构的模数转换器将滤波后的模拟信号采样和量化为数字比特流——共同决定了整个系统信息链路的信噪比底板。边缘AI层运行着一枚经过了模型压缩和平台特定优化的轻量级深度神经网络，在功耗和延迟预算极度受限的嵌入式处理器上将数字化的传感器数据流实时解码为对上层应用有意义的物理标签或状态分类。无线传输层通过BLE实现与智能手机的近场通信，通过WiFi满足高清数据流传输的带宽需求，或在某些植入式场景下通过NFC实现完全无需电池的无源数据交换。远端云端分析层则提供传感器部署整个生命周期中跨越不同时间尺度的纵向对比分析和模型性能的持续迭代优化。引导学员完整体验从需求分析→传感器选型→建模策略确定→算法设计→嵌入式部署→系统级验证的完整工程项目闭环，是本课程将贯穿始终的核心教学理念。

代码运行环境要求

深度学习框架: torch>=1.8  tensorflow>=2.6

科学计算库:   numpy>=1.19  scipy>=1.7  pandas>=1.2

力学仿真:     calculix>=2.17（开源非线性FEA求解器）  pymupdf>=1.27

机器学习:     scikit-learn>=0.24  opencv-python-headless>=4.5

可视化:       matplotlib>=3.3  seaborn>=0.11

工具库:       tqdm>=4.0  h5py>=3.0

主讲老师是国内柔性传感器与智能感知交叉领域的资深研究者，在 SCI期刊发表多篇高水平论文。长期从事柔性传感机理、力-电耦合建模、深度学习信号处理与嵌入式智能系统等方向的研究与教学。其主要创新性研究成果包括：（1）发展了基于有限元分析与U-Net架构的触觉传感器力分布估计方法，建立了涵盖CNC自动化数据采集、非线性FEA仿真与深度学习的完整技术管线，实现了法向力与剪切力空间分布的高精度实时预测；（2）提出了基于残差多层感知机的曲面曲率感知标定框架，将曲率预测精度提升至R²=0.91的水平，解决了柔性传感器在非平面表面应用中的系统偏差问题；（3）将脑启发高维计算引入柔性EMG手势识别系统，在极低样本量条件下实现了超过96%的分类准确率。上述成果已被应用于机器人灵巧操作、可穿戴医疗监测与人机交互等工程实践。

主讲教师在教学上倡导"传感机理—力学建模—AI算法—系统集成"的递进式教学理念，注重将前沿学术成果转化为可操作的课程内容。本课程大纲正是在这一理念指导下，整合了柔性传感与人工智能交叉领域的最新研究进展而形成。
