【技术革新】芬兰 Timegate 时间门控拉曼探测器：突破荧光干扰与深度探测限制，引领 3D 化学成像新时代
拉曼光谱作为一种分子级别的化学指纹识别技术，凭借其无损、快速且高精度的成分分析能力，广泛应用于材料科学、生物医学、先进制造、储能研究及安全检测等多个领域。然而，传统拉曼探测器在实际应用中面临两大技术瓶颈：一是强荧光背景干扰导致信号失真，二是仅能实现微米级浅层分析，难以完成多层介质或深层样品的三维化学成像。这些问题长期限制了高端科研与工业检测的发展。
如今，源自芬兰奥卢大学 Circuits and Systems 研究团队、获得芬兰科学院重点资助并经 IEEE 国际权威期刊认证的 Timegate 时间门控拉曼探测技术，凭借其创新的 CMOS SPAD 传感器架构与单光子级时间分辨能力，成功突破传统拉曼探测的性能边界。该技术以厘米级 3D 深度成像、超强荧光抑制和高速数据采集为核心优势，被业界誉为“化学透视眼”，为多领域三维化学分析开辟了全新路径。
一、技术背景：北欧光电工程实力支撑，权威认证奠定技术基础
Timegate 时间门控拉曼技术并非仅停留在实验室阶段，而是经过长期研发与多场景验证的成熟成果。其研发团队依托北欧顶尖的光电工程背景，在光子探测、时间分辨及半导体传感器领域积累了丰富经验。相关技术成果已在国际学术期刊发表，并拥有 Timegated® 时间门控拉曼技术的独家专利，技术先进性与可靠性获得学术界与工业界的双重认可。
目前，该技术已实现从科研原型到工业量产的转化，由芬兰 TIMEGATE INSTRUMENT 公司完成商业化落地。在中国市场，上海星朗浩宇科技有限公司作为其核心代理商，推动该技术在高校、科研院所及工业企业的广泛应用。
二、三大技术突破：重新定义拉曼探测性能边界
与传统拉曼探测器、ICCD 探测器及共聚焦拉曼技术相比，Timegate 时间门控拉曼探测器在多个维度实现性能跃升，包括从“表面检测”到“三维透视”、从“易受干扰”到“精准抗扰”、从“低效采集”到“极速成像”的全面升级。
1. 单光子级时间分辨，实现厘米级深度探测
该探测器采用 110nm 先进 CMOS 工艺打造的 SPAD 线传感器，集成 256 个高精度光谱通道，并配备 7 位 TDC 时间数字转换器，时间分辨率可在 25-65ps 范围内精准调节，达到单光子级探测灵敏度。
基于光子飞行时间（ToF）测量原理，无需复杂的三维扫描步骤，即可同步获取 XY 平面与 Z 轴深度信息，实现 121mm 超深探测范围与毫米级深度分辨率。该技术可穿透塑料、复合材料及生物组织等多层介质，突破传统共聚焦拉曼仅能实现微米级浅层探测的限制，实现“深层探测无死角”。
2. 高速成像 + 荧光抑制，复杂场景下稳定输出高质量信号
采用 2D 扫描与时间门控融合方案，仅需 50×80 像素扫描即可重建 51.2 万点高清 3D 化学图像，单像素采集时间仅需 3.6 秒，成像效率远超传统拉曼技术，满足实时探测与快速检测需求。
同时，系统搭载短脉冲激光与同步时间门控技术，可有效滤除荧光、环境光及杂散光等干扰信号，即使在半透明、多层复合或强荧光背景的复杂样品中，仍能精准捕获目标物质的拉曼指纹信号，数据传输率高达 4200 Mbps，确保信号纯净度与检测稳定性。
3. 多材料适配，紧凑集成满足全场景需求

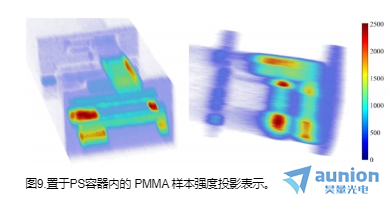

该探测器不受样品光学特性限制，可精准识别 PMMA、PC、PS 等多种高分子材料，通过材料特异性拉曼峰（如 20300 cm⁻¹ 识别 PMMA、22125 cm⁻¹ 识别 PC）实现多层结构的边界定位与厚度测量，厚度检测误差 ≤3.7μm，显著优于行业同类产品。
系统采用高度集成化设计，无需额外片外延迟单元，体积与重量远小于传统 ICCD 探测器，小巧便携，易于部署，可广泛应用于实验室科研、现场快速检测及工业在线监测等场景。
三、多领域应用：从科研到工业，推动 3D 化学成像技术发展
Timegate 时间门控拉曼探测器凭借其深度穿透、荧光抑制、三维成像与无损检测等核心特性，已在医疗诊断、制药制造、安全反恐、材料分析及储能电池等多个关键领域实现规模化应用，有效解决行业长期存在的技术难题。
1. 医疗诊断：非侵入式深层组织化学成像

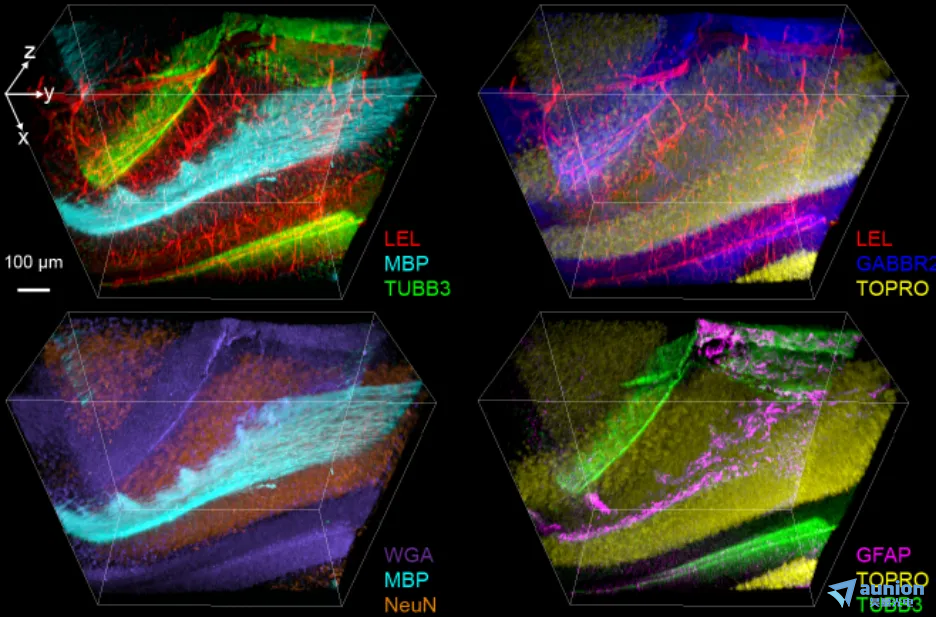

无需侵入式手术操作，即可穿透生物组织表层，精准探测皮下病变的化学组成与空间分布，为肿瘤早期筛查、药物代谢动态监测及生物组织三维表征提供分子级数据支持，弥补传统影像学在微观化学信息获取方面的不足。
2. 制药与先进制造：多层结构无损质量控制
针对药物制剂、复合材料及涂层产品等多层结构样品，该技术可快速解析涂层厚度、成分均匀性及层间结合状态，通过时间门控技术区分不同介质的拉曼信号，实现生产过程中的实时无损检测，助力制药、新材料及精密制造行业的质量控制升级。
3. 安全与反恐：厘米级深度危险品探测
该技术可穿透塑料、纸箱及织物等包裹物，实现厘米级深度探测，快速识别隐藏的爆炸物、危险化学品及违禁品的化学特征，不受环境光与荧光干扰，为机场、车站、海关等安检场景及反恐、应急检测提供高灵敏度、高效率的解决方案。
4. 矿物与材料分析：三维成分精准测绘
对矿物样品、半导体材料及晶体材料进行全方位 3D 化学成像，清晰呈现不同成分的空间分布与深度剖面，为地质勘探、电子制造及新材料研发提供高精度成分分析与结构表征数据，支撑材料研发与品质验证。
5. 储能电池：三维成像 + 荧光抑制，破解电池检测难题
储能电池（如锂电池、固态电池、钠离子电池）体系中存在电解液、粘结剂及 SEI/CEI 膜等强荧光干扰，且电芯为多层堆叠结构，传统拉曼技术难以有效检测。Timegate 搭配 3D 技术成为行业优选方案：
精准滤除电池强荧光背景，保留电极、电解质及界面产物的真实拉曼信号；
同步获取 XY 平面与 Z 轴深度信息，完成电芯内部全维度 3D 化学成像；
实现电极涂层厚度与均匀性的 3D 无损质控；
原位监测充放电过程中锂离子迁移与物质相变；
解析固态电池电极 - 电解质界面缺陷与副反应；
三维表征 SEI/CEI 膜成分与厚度；
3D 定位负极析锂位置与沉积量；
失效电池杂质与分解产物的 3D 溯源；
退役电池材料残留价值的三维评估。

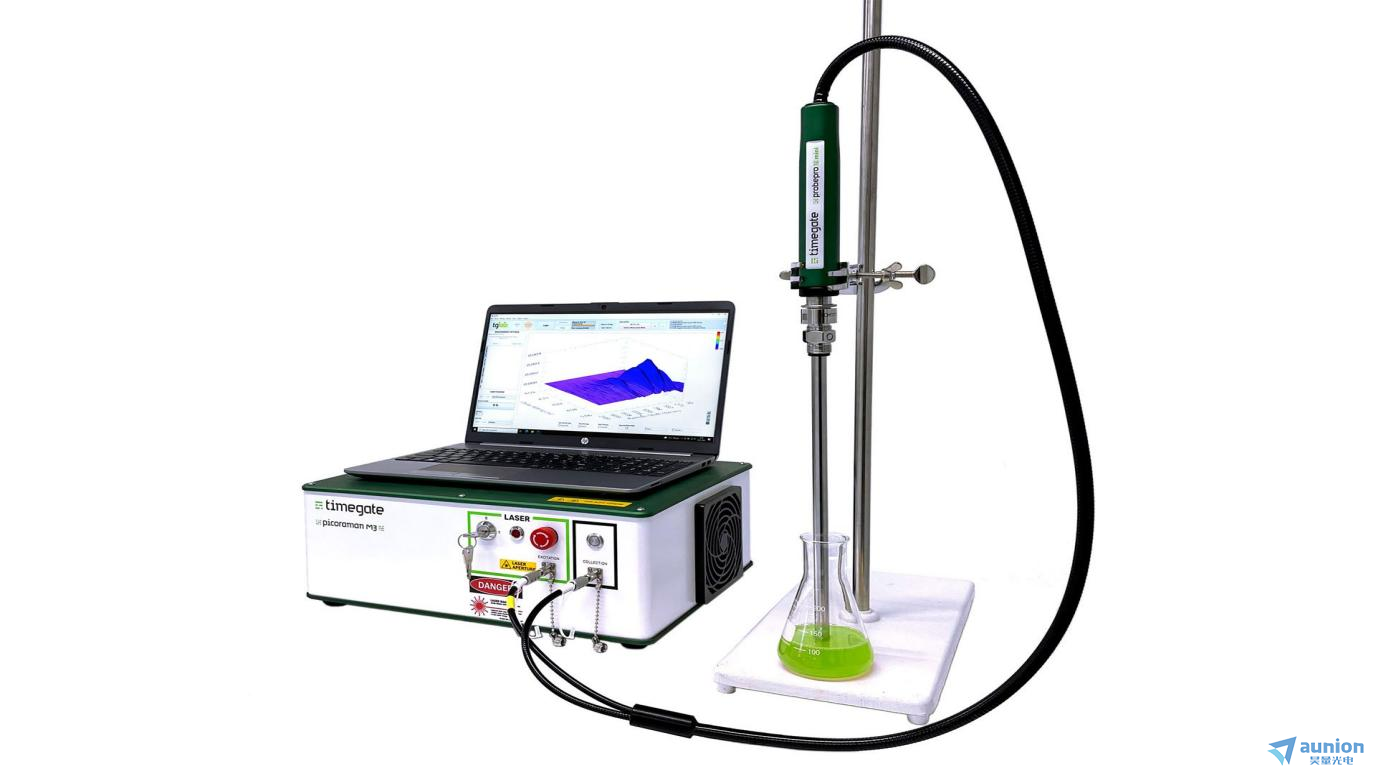

四、旗舰产品：PicoRaman M3 集成式时间门控拉曼光谱仪
作为 Timegate 技术的商业化旗舰产品，PicoRaman M3 是一款集成式时间门控拉曼光谱仪，具备超强荧光抑制能力，可同步采集平面与深度数据，是科研与工业检测的理想设备。
核心技术参数如下：
光谱分辨率：5 cm⁻¹
光谱范围：<200–2500 cm⁻¹（含探头）；0–2500 cm⁻¹（仅光谱仪）
探测器类型：CMOS SPAD 矩阵，单光子计数
光谱点：1536
时间分辨率：50 ps
激光源：532 nm 皮秒脉冲激光器，谱线宽度 < 0.1 nm，脉冲宽度 < 100 ps
重复频率：150 kHz（依激光器单元类型可调）
激光功率：软件控制最高 100 mW
物理规格：425 mm (宽) × 335 mm (深) × 160 mm (高)，重量 10 kg
样品适配：支持固体、液体、粉末样品，探头设顶部 / 侧面入口，配电动样品旋转装置与精准调焦结构
接口类型：FC 连接器光纤耦合，兼容多种拉曼探头与显微镜采样接口
该设备可实现 121 mm 超深 3D 探测与多层介质三维化学成像，广泛适用于高温冶金、药物研发、晶体材料、生物检测及储能电池等领域，也可用于工业原位 3D 在线监测，为高级数据分析与 3D 化学建模提供坚实数据基础。
五、中国区服务：星朗浩宇提供全周期技术支持
目前，Timegated® 时间门控拉曼技术已在国内清华大学、复旦大学、中科院等高校及科研院所落地应用，凭借其解决荧光干扰与深度探测的核心能力，成为材料研究、生物制药、冶金化工及储能电池等领域的核心表征工具。
上海星朗浩宇作为 Timegated® 在中国大陆地区的核心代理商之一，为国内用户提供一站式解决方案，包括设备选型、上门安装调试、操作培训、售后维护及技术升级等全周期服务，助力科研与工业客户快速引入前沿拉曼探测技术。
结语
从实验室研发到工业量产，从表层化学分析到三维深层透视，芬兰 Timegate 时间门控拉曼探测器以颠覆性技术彻底改写拉曼探测行业格局。未来，随着 3D 化学成像需求的持续增长，这项技术将持续赋能医疗、制造、能源及安全等核心领域，推动全球高端检测技术迈向更高水平。
星朗浩宇是 Timegated® 在国内的一级代理，主营其皮秒时间门控拉曼光谱仪，设备搭载 532 nm 皮秒脉冲激光与 CMOS SPAD 单光子探测模块，可高效压制荧光干扰，适配固 / 液 / 粉末样品检测。
星朗浩宇依托完善的本地销售网络与专业技术团队，服务半导体、生物医疗、量子科技、精密制造及光通讯等领域数万科研及工业客户。自有软硬件研发团队，可提供三类核心服务：
✅ 全天候售后技术支持，快速排障保障设备稳定运行；
✅ 全流程定制化方案，覆盖售前选型、装机培训、系统集成；
✅ 服务大量头部企业与高端科研院所，客户满意度高。
