精准·高效·智能：杭州双色云谱多路光谱采集系统——八通道同步采集×全光谱智能分析×产线无人分选，光电行业质检分选一体化解决方案

在光电照明、显示光学、新材料检测、车载光学乃至工业固废分拣等领域，光谱检测与品质分选的需求正以前所未有的速度增长。传统单通道光谱仪搭配人工目视分选的模式，已难以应对大批量、高精度、多参数联检的现代工业质检要求。

杭州双色云谱推出的多路光谱采集分选系统，以八通道同步光谱采集硬件结合 PC 端上位机软件 v2.0，构建起覆盖"光谱采集→数据分析→智能判定→自动分选→数据溯源"的全流程闭环管控体系，将光谱检测的精度、效率和智能化水平提升至全新高度。

一、系统概述：一套系统，覆盖全链路光谱质检

1.1 软硬一体，四层架构

整套系统由八通道光谱采集硬件与PC 端上位机软件 v2.0 构成，系统架构分为四大层级：

一台设备即可同时管理八个探头，各探头独立采集、互不干扰，适配多工位同步检测与单工位多样品并行检测两种核心场景，检测效率为单通道设备的 8 倍。

1.2 全息光学参数，一站获取

每一次采集，系统同时输出每一路探头的以下光学参数：

光谱功率分布 · 照度 (lx) · 色坐标 xy · 相关色温 CCT · 显色指数 Ra · 明暗视觉比 · 峰值波长 · 辐照度 · 黑体偏差 duv · 色容差

覆盖从亮度、色温、色偏、显色性能到光谱能量分布的完整光学维度，为多参数联合判定提供了坚实的数据基础。

二、核心技术优势：四个维度定义行业新标杆

多通道同步通讯——无时间差，无数据漂移

八通道共用一个 COM 口，通过串口通讯实现多探头同步采集，从硬件层面消除了多工位采集的时间差问题。这一设计不仅简化了接线与软件配置，更为产线在线检测提供了坚实的时间基准——每一帧数据都是同一时刻的真实快照。

️ 三重光谱可视化——全面洞察每一束光

系统内置三种光谱视图，从不同角度解读光信号：

·相对光谱（归一化 0~1）：消除亮度差异，对比光谱波形一致性，识别荧光粉配比异常、芯片波长偏移等内在差异；

·绝对光谱（mW/m²/nm）：真实辐照度定量，可区分光功率大小，适用于能量分级与定量检测；

·自定义波段（自由截取起止波长，如 380~600nm）：单独分析蓝光、绿光、红光分段能量，适配植物补光灯、护眼检测等细分场景。

五维联合判定——拒绝单一参数漏检

系统融合五大判定维度联合分析：

1、相对光谱波形匹配

2、绝对辐照度能量

3、自定义波段配比

4、色度参数（色坐标、色温、色容差）

5、光学性能参数（Ra、照度、明暗视觉比）

任意一项参数超出阈值即判定 NG，从根本上解决了单一参数检测漏检率高的问题。

产线无缝集成——从检测到分选一气呵成

系统支持 PLC / MES / ERP 对接，可向分选设备输出 OK/NG 开关量信号，驱动气缸完成良品/不良品自动分流，实现无人在线检测。同时提供 Python / C# 读取光谱数据的动态库，支持客户自有 MES 系统实时上传每一件产品的光学参数。

三、软件功能全景图

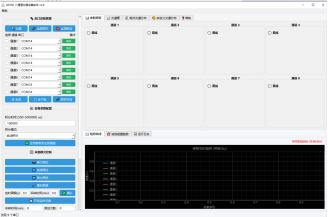

3.1 串口设备管理——一键掌控全局

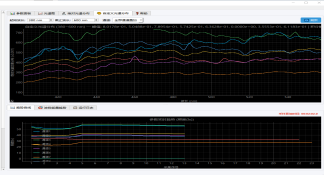

3.2 光谱图与参数面板——实时一览无遗

参数面板：多通道卡片式展示，绿色=在线正常，红色 NG=不合格，实时更新所有光学参数；

光谱图：相对光谱曲线直观呈现波形一致性；

绝对光谱分布：真实辐照度用于定量分析；

自定义光谱分布：灵活截取指定波段；

趋势曲线：采集序号-照度实时曲线，批量稳定性一目了然；

运行日志：每一次采集的完整记录，OK/NG 判定结果永久留存。

四、八大行业应用：从照明到科研全覆盖

4.1 LED 照明产品量产分选

适用于球泡灯、面板灯、护眼台灯、灯管等民用及商用照明产品批量质检。系统以标准良品光谱为基准，精准分档色温（3000K/4000K/6000K），筛选 Ra≥80、Ra≥90 高显色产品，自动剔除色偏、亮度异常、蓝光超标、显色不达标、色容差超差的不良品，检测准确率≥99.5%。

4.2 植物生长灯光谱配比分选

自定义截取 400~480nm 蓝光、620~660nm 红光、700~750nm 远红光波段，精准检测各波段辐照度能量，计算红蓝光配比。按育苗、开花、结果不同种植阶段需求划分标准配比档位，同时完成产品功率分级，解决市场产品红蓝光配比混乱、光照能量不达标的痛点。

4.3 车载光学器件精密检测

适配汽车阅读灯、内饰氛围灯、车灯背光、车载显示光源，满足车载行业高精密、高一致性、高稳定性的质检标准。系统通过高精度光谱采集严控单台产品色容差，剔除轻微色偏、波长偏移、亮度波动的瑕疵品，多通道同步检测多组灯珠模组，数据精度满足车载零部件质检合规标准。

4.4 显示背光与护眼光学检测

适用于手机、平板、显示器、电视背光模组及护眼显示产品。系统聚焦 380~480nm 有害蓝光波段能量检测、全光谱波形匹配度与色温稳定性分析，区分普通背光与低蓝光护眼背光产品，筛选光谱波形一致、蓝光能量达标的产品。

4.5 光学材料透过/反射光谱检测

适配防蓝光镜片、光学滤光片、镀膜薄膜、透光板材等光学材料。以标准光源光谱为基准，采集光线穿透/反射材料后的光谱数据，计算各波段透过率与反射率，生成材料光谱性能曲线。8 组样品同步检测，大幅提升光学材料批量检测效率。

4.6 工业固废/新材料光谱分拣

依托光谱指纹识别技术，适配塑料薄膜、化纤织物、工业颗粒物料的无损分拣。通过全波段光谱特征识别 PET、PP、PVC 等塑料材质及不同纺织面料，识别肉眼无法分辨的同质异形物料，实现高速无损分类，助力工业固废资源化精准回收。

4.7 实验室科研监测

适用于高校、科研机构的光照实验、光源稳定性测试、光谱配比实验。八通道独立实时监测，支持长时间连续数据采集与趋势曲线自动记录，8 组实验光源同步对比，消除单通道实验数据误差，为光学研发提供精准完整的数据支撑。

4.8 典型应用场景速览

五、完整操作流程：从开机到分选

步骤一：标准品建库 — 放置合格标准样品，采集基准光谱，配置各参数上下限阈值，保存产品型号配方；

步骤二：产线连续采集 — 设置定时周期，开启连续测试，8 通道同步实时采集光谱数据；

步骤三：智能判定分选 — 系统多参数联合判定，参数超限自动标记 NG 红色，输出开关量信号联动分选设备自动分流；

步骤四：数据归档分析 — 全量数据本地持久化存储，导出 CSV 用于质检报表与客诉溯源。

六、使用规范与维护建议

·通讯故障：关闭占用 COM 口的软件，断电重新插拔探头，更换 USB3.0 接口供电；

·光谱异常：增加遮光罩隔绝杂光，每日开机使用标准白板做基线校正，调整积分参数；

·批量误判：放宽标准品阈值区间，统一 8 个探头与样品距离，设备运行超 4 小时后停机冷却重校；

·探头维护：定期使用无尘布擦拭探头镜头，避免灰尘降低辐照度数值；

·数据安全：软件定时备份运行日志，防止磁盘损坏导致质检数据丢失。

杭州双色云谱多路光谱采集分选系统，以八通道同步采集、全光谱深度分析、五维联合判定、产线无缝对接四大核心能力，重新定义了光电行业质检分选的效率边界与精度高度。从批量量产线的毫秒级分选，到科研实验室的连续监测，这套系统均可灵活适配、快速落地，为各行业用户提供精准、稳定、可追溯的光谱质检整体解决方案。
