马斯克押注FEL EUV光源，挑战ASML EUV垄断？

2026年8月，马斯克再次引发全球先进半导体产业的轩然大波，宣布了其战略布局的双重举措：一方面，位于美国德克萨斯州的千亿级Terafab超级芯片工厂正式落地，另一方面，他大胆地押注于FEL自由电子激光光刻技术，意在挑战目前全球范围内占据垄断地位的EUV光刻技术路线。

一方面是规划中的总投资高达1190亿美元的人工智能芯片量产基地；另一方面，则是对阿斯麦公司传统LPP-EUV方案的摒弃，粒子加速器在芯片制造领域的创新性技术探索，正引领着一场颠覆性的科技革命。行业内外意见分歧加剧，关于其所谓的“技术革命”与“资本炒作”的争论不断升温。

本篇文章将围绕项目基本面、技术原理对比、工程实施中的难题、成本模型评估、产业历史回顾、商业化进展以及产业链结构变革等七个关键产业研究角度，对FEL光刻技术的实际价值、实施可能性及其在中长期对产业带来的影响进行客观分析，以期纠正资本市场与产业界存在的认知误差。

01 / 项目概览：

这座价值千亿的Terafab超级工厂，虽规模宏大却争议不断

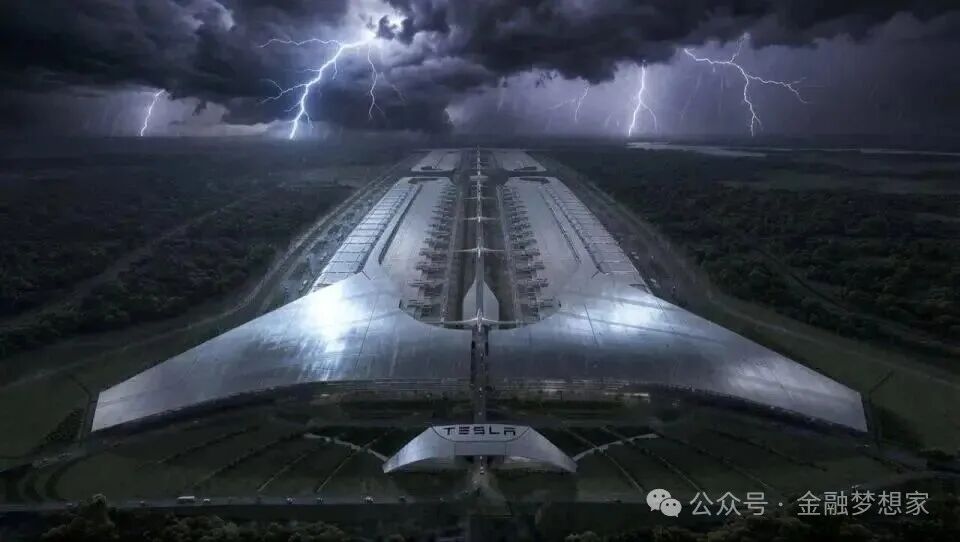

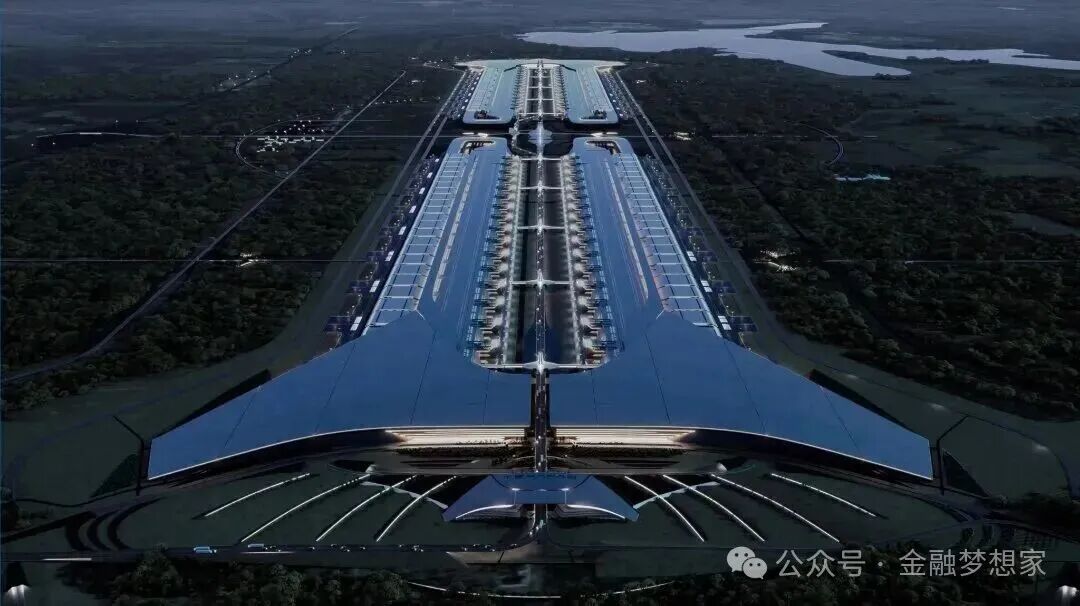

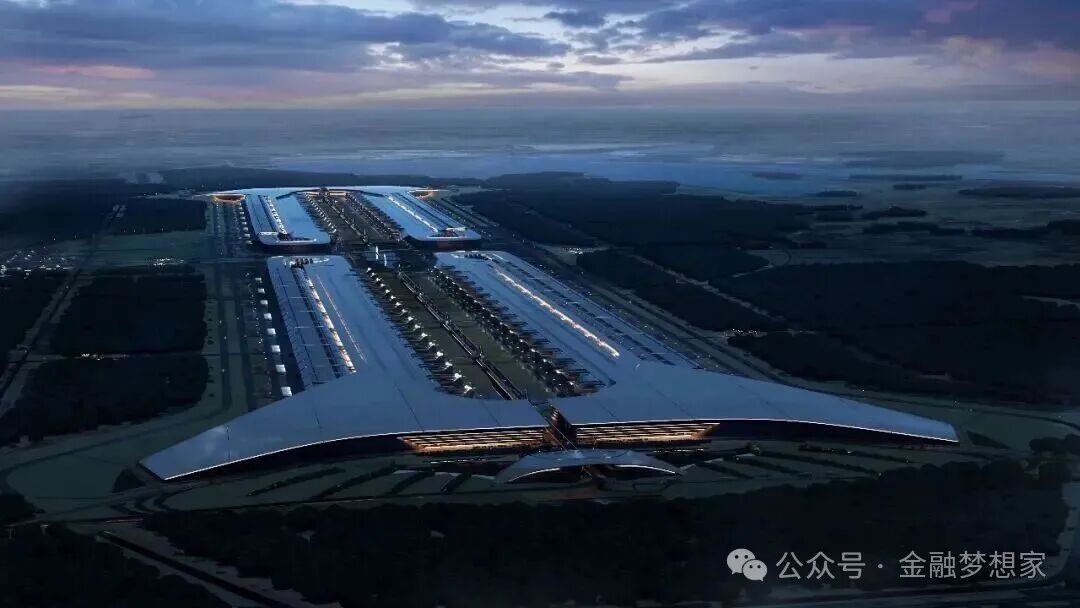

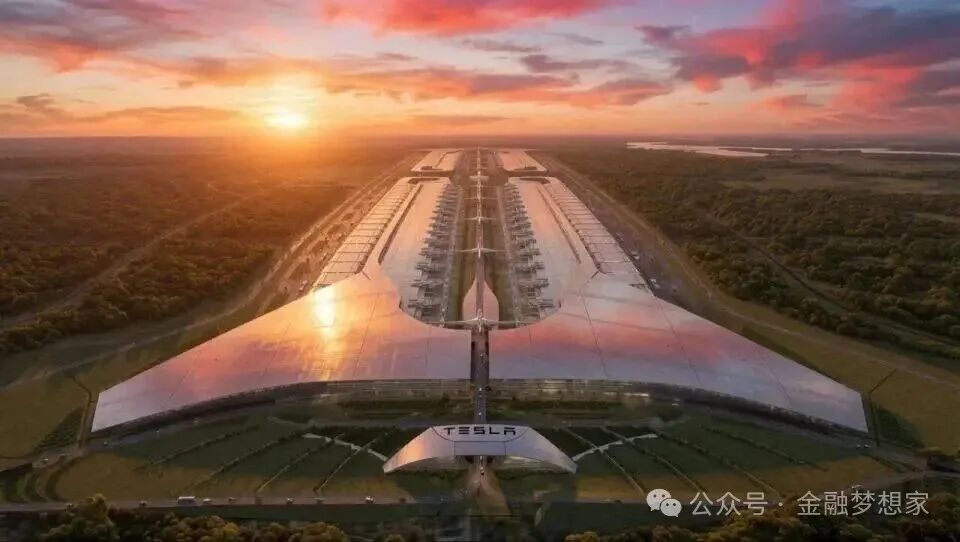

在2026年8月，马斯克携手SpaceX与特斯拉，于美国得克萨斯州格赖姆斯县成功奠基了Terafab超级芯片工厂。该工厂旨在成为全球最大规模的AI芯片专用生产基地，专注于满足高端AI算力芯片的大规模生产需求。

从投资规模来看，该项目的首期投资高达168亿美元，而其远期规划的总投资上限则设定为1190亿美元，其规模相当于50个美国五角大楼。从建设规模的角度来看，厂区的规划建筑面积达到了1亿平方英尺，是特斯拉得州超级工厂面积的十倍、五角大楼的十五倍，以及苹果Apple Park的三十五倍。根据官方的规划，一旦项目全面投产，其芯片的整体算力产出将显著超过当前全球所有算力的总和。

作为美国本土的一项重量级半导体扩大生产项目，Terafab自其设立伊始便遭遇了两个核心争议，这一现象凸显了大型高端制造项目落地时所面临的难点。

在民生与环境方面，当地近900位居民共同签署请愿书，强烈要求对项目的能源消耗、排放和资源使用进行严格监控。公众普遍担忧，项目的实施可能会加剧区域内的能源紧张状况，并损害当地的生态环境。为了缓解公众舆论和监管方面的压力，Terafab官方郑重承诺，项目将放弃地下水开采的方式，并建设自有的专用电厂和储能设施，以确保能源的自给自足和绿色生产，从而最大程度地减轻区域环境压力。

在产业逻辑的深层探讨中，市场争议的焦点并非集中在工厂的规模之上，而是潜藏在其背后的技术革新抱负。与成熟的传统芯片代工厂技术迭代相比，Terafab的核心差异化战略，旨在实现FEL（自由电子激光）EUV（极紫外）光源技术的实际应用，从而重新塑造先进光刻技术的根本路径。这恰恰是引发全球半导体产业广泛关注和警惕的关键所在。

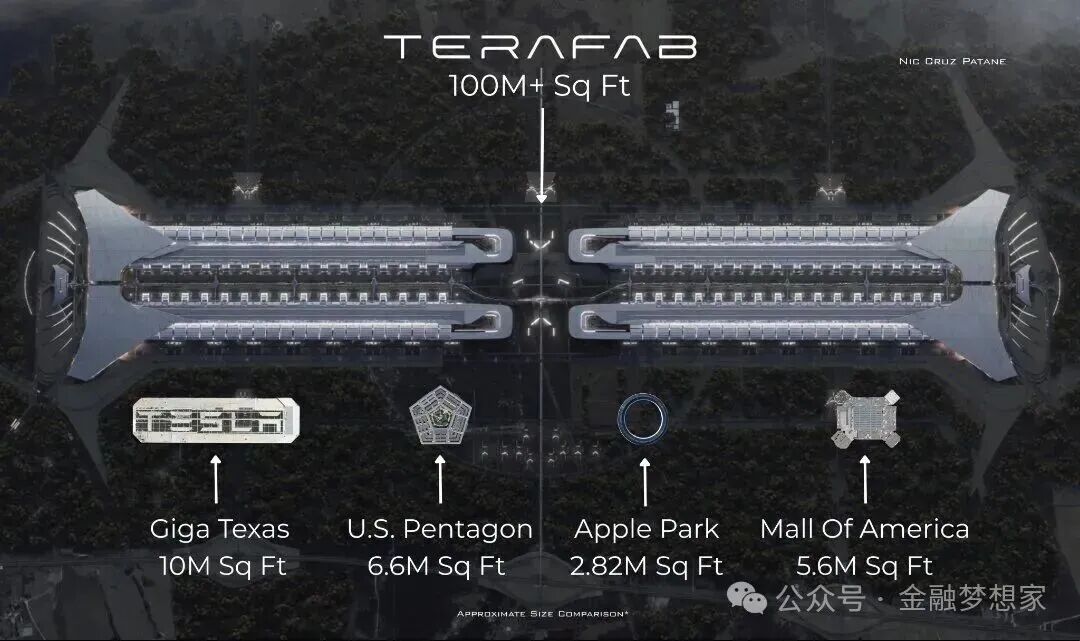

（为便于直观比较，Terafab工厂区的预计建筑规模将达到“10亿平方英尺”之巨。一位外国网友精心绘制了一张对比图，展示了Terafab工厂与特斯拉德克萨斯州超级工厂（占地1000万平方英尺）、美国五角大楼（占地660万平方英尺）以及苹果公司总部Apple Park（占地282万平方英尺）等知名建筑之间的差异。）

02 / 技术迭代原理：

FEL技术彻底革新了传统的LPP-EUV工艺，从理论层面实现了全面维度的降维。

目前，全球在先进制程技术（7纳米及以下）领域，高度依赖阿斯麦公司所垄断的极紫外（EUV）光刻设备。EUV光刻机的核心技术在于其光源系统，该系统的技术水平直接决定了光刻机的性能、成本以及稳定性。而马斯克所力推的自由电子激光（FEL）技术，实际上是对目前EUV光源底层技术的根本性突破。

目前全球商用唯一的方案为LPP激光等离子体光源每秒钟，高能激光对微量锡液滴进行高达5万次的轰击，瞬间将其加热至高达50万摄氏度的温度，进而激发出13.5纳米的极紫外光，以此实现对芯片微纳结构的精准刻蚀。该技术目前已实现大规模生产，为全球先进芯片制程的落地提供了有力支撑。然而，它天生存在一定的产业性缺陷，这使得其难以通过简单的迭代升级来实现彻底的优化。

传统LPP（Layered Process Planning）方案所面临的核心产业挑战主要聚焦于三个方面：

一是能效极低电光转换的效率仅约为千分之三，意味着超过99%的电能最终转化为废热，导致能耗成本持续攀升。

二是稳定性差锡滴溅射持续污染光学镜片，导致设备频繁停机进行维护，进而大幅降低生产线的运行效率。

第三点，其性能上限遭遇了局限。光源功率的持续增长面临瓶颈，难以满足未来超大算力芯片及极致先进制程量产的严格要求。

FEL自由电子激光技术采纳了一种独特的发光原理，与传统锡液滴激发模式截然不同。它利用粒子加速器将电子加速至近乎光速，并通过周期性磁场的巧妙调控，成功发射出纯净且稳定的13.5纳米极紫外（EUV）光束。

在产业理论范畴内，FEL方案圆满填补了LPP方案的全部不足，展现出四大显著优势：

第一，低运维损耗无锡市在材料污染治理方面取得了显著成效，光学镜片的使用寿命得以大幅提升，同时，设备的维护频率和故障发生率也显著下降。

第二，高功率上限单套FEL光源的功率显著超越了传统LPP光源，从而能够满足10至20台光刻机的单光源适配需求。

第三，该技术展现出卓越的兼容性优势。光束波长具备动态调节能力，不仅覆盖了当前3nm及2nm的先进制程需求，亦对未来更小的技术节点升级做好了适配准备。

第四，我们适配了超级工厂的生产模式该模式摒弃了传统的“单机单光源”的分散式布局，转而采用“集中供光、集群曝光”的量产策略，与Terafab的超大产能规划实现了完美契合。

从物理原理和理论性能的角度分析，自由电子激光器（FEL）是当前EUV光源的理想升级路径，然而，理论上的可行性并不等同于工程上的实现，技术的先进性也不必然意味着产业的成功落地。FEL的商业化推广面临着不可回避的实质性挑战。

03 / 核心产业瓶颈解析：

在设备尺寸方面，并非是制约发展的短板，而传输与稳定性构成了关键的障碍。

市场普遍存在一种认知偏差，即认为自由电子激光（FEL）技术的最大短板在于设备体积的庞大。工业级FEL加速器的长度可达到50至150米，而科研级装置的长度甚至可达数公里，这使得它们难以与传统的晶圆厂紧凑型生产线相匹配。然而，从产业实际落地的角度来看，通过Terafab超大厂区的规划，尺寸问题是可以得到规避的，因此它并非是制约发展的核心因素。

FEL技术遭遇了两项难以逾越的工程与产业难题，这些难题也是其至今未能走向商业化应用的关键所在。

首先，极紫外光（EUV）在长距离传输过程中损耗极为严重。这是因为EUV的物理性质使得它无法在空气中传播，因而必须依赖真空管道进行传输。传统的光刻机内集成式LPP光源设计，其光路极为简短，能量损耗微乎其微。相比之下，自由电子激光器（FEL）采用的是集中供光模式，其光源独立设置，光束必须穿越数十米的真空管道，并经过多组超高精密的反射镜，才能到达各个光刻机。根据目前全球最先进的工程技术评估，长距离传输将导致超过90%的光能损失。即便FEL光源能够产生极高的功率光束，到达光刻机的有效光源能量仍不足以满足量产的要求，这一障碍是由其物理特性所决定的，是一种固有的刚性限制。

其次，设备运维的逻辑与芯片量产体系存在显著的不兼容性。粒子加速器作为一种高端精密科研设备，其对环境的稳定性、工况的连续性以及参数的波动容忍度极为有限，且其启动、停止以及运维流程更倾向于科研环境的需求。相比之下，半导体量产产线的关键目标是实现高稼动率、低波动性、高良品率和可规模化复制。这些目标与粒子加速器的设备运行逻辑、稳定性要求以及运维体系形成了鲜明的对比。截至目前，全球范围内尚未出现成熟的案例，其中加速器设备能够与半导体量产产线相匹配，且缺乏任何产业化验证的基础。

04 / 成本模型剖析：

纸面上的降低成本逻辑看似成立，然而在实际商业化的过程中，成本隐患却十分显著。

市场对FEL技术的核心产业逻辑寄予厚望，其核心在于“实现长期规模化的成本下降”，有望根本性地降低先进光刻技术的核心成本，从而解决当前EUV光刻设备价格高昂以及芯片制造成本居高不下的行业难题。然而，通过细致拆解这两类技术的静态成本模型和动态分摊模型，我们可以发现，FEL技术的成本优势依赖于严苛的前置条件，其不确定性十分高。

在静态单机成本领域，传统LPP技术展现出了显著优势：一套LPP光源的构建费用大约为两千万美元，而年度的运营维护费用约为一千五百万美元。该方案采用一对一的光刻机绑定方式，技术成熟稳定，成本也得以有效控制。

而FEL技术方案虽然初始投资成本甚高，一套光源的构建费用高达四亿美元，年度运维费用也高达四千万美元，但相较于传统方案，其前期所需的资本投入更为巨大。

在动态规模成本摊销方面，FEL技术理论上的优势明显：如果能够实现单光源带动二十台光刻机的极致规模化运作，那么每台光刻机所需承担的光源建设成本将减半，年度运维成本也将降至传统LPP方案的十五分之一，从而使得整个光刻环节的成本有望降低至传统路线的三分之一。

然而，该降本模型构筑于两大尚未实现的前瞻性假设之上，缺乏产业层面的实证验证：

首先，Terafab是否能够成功部署超大规模的光刻机集群，并实现FEL光源的高效满负荷复用；其次，EUV在长距离传输中90%的能量损耗问题是否能够被彻底解决。

再者，现有的市场估算普遍忽视了显著的成本缺口，未能将FEL所需的真空传输系统、辐射屏蔽设施、低温超导装置以及定制土建工程等巨额配套成本纳入考量。总体而言，FEL的规模化成本降低仍停留在理论层面，在短期内难以形成实际的经济效益优势。

05 / 产业历程回顾：

四十载前，关于加速器光刻技术的迭代已显其不成熟，此路线的证实与失败为今日的技术发展提供了深刻的教训。

必须指出，“利用粒子加速器制造芯片”这一创新构想并非马斯克的独到见解，实际上，该理念早在四十年前便经产业界检验，最终因种种原因未能成行。其背后的历史演进规律对目前自由电子激光（FEL）技术的研发具有重要借鉴意义。

上世纪80年代，全球半导体业的巨头IBM早已深度投入同步辐射X射线光刻技术，其技术基础与当前的FEL技术有着高度的相似性。同样，凭借粒子加速器产生的高能光束，这一技术旨在取代传统的光学光刻技术，抢占下一代先进制程技术的先机。在此期间，IBM已成功构建了试验生产线，并能够实现微细半导体电路的加工，一度被全球产业界公认为光刻技术的未来主流趋势。

然而，这项技术最终完全退出了产业舞台，其核心的失败原因与当前自由电子激光器（FEL）的局限性高度吻合：设备体积庞大、初始投资成本高昂、配套体系复杂，难以实现规模化生产，且运维成本难以控制。

伴随此同时，传统光学光刻技术持续演进并升级，DUV光刻、浸没式光刻不断打破性能的边界。而逐步成熟的LPP-EUV技术，凭借其成本效益、适配量产能力和稳定的迭代性，成功取代了加速器光刻的路径。在此期间，美国DARPA经过长期的产业验证，最终决定放弃加速器光刻的道路，全面支持阿斯麦的EUV技术生态，从而奠定了当前全球光刻产业的格局。

这段产业的发展历史，充分揭示了其中的核心规律：物理实现的可能性与实验室技术的优势，并不能直接等同于产业化的可行性与商业价值。一项先进技术的成功落地，必须充分考虑成本控制、大规模生产以及产业链的全面配套等多重限制因素。

06 / 商业化发展态势

原型机的问世指日可待，而量产的进程尚在遥远的未来。

在全球范围内，美国初创企业xLight正处于FEL-EUV商用化的前沿，堪称该领域的领军企业，拥有坚实的产业和资本支持。该公司的核心管理团队汇聚了前英特尔首席执行官格尔辛格等业界精英，并获得了美国政府高达1.5亿美元的直接战略投资。xLight的融资潜力已累计超过5.5亿美元，其配套产业项目的融资规模更是高达42亿美元。

根据xLight的官方规划，我们预计将在2028年推出FEL光源的原型机，其目的是取代阿斯麦目前使用的LPP-EUV光源。然而，从产业研究的角度来看，我们有必要明确原型机、验证设备和量产设备之间的根本区别，因为市场上普遍存在对进度的高估，这种认知偏差是普遍存在的。

首先，原型机的功能仅限于验证技术原理的可行性，它并不能满足工业量产对于稳定性、良率和寿命等方面的严格要求。半导体设备的发展路径通常包括从原型机的研发、实验室阶段的验证、小批量生产到客户的测试，直至最终实现规模化量产，这一过程通常需要3至5年的时间。即便xLight能在2028年成功推出原型机，要实现商业化应用，至少还需要等到2031年之后。

再者，行业领先企业已展现出审慎的立场，阿斯麦明确指出，FEL光刻技术目前尚处于初步探索阶段，属于一个长期的技术发展赛道，短期内尚不具备商业化的落地条件。

进一步观察产业协同状况，Terafab与xLight目前尚未公布任何官方合作的消息，而马斯克在FEL技术的布局上则呈现出两种可能的路径：一是自主研发，二是寻求外部合作。

无论选择哪条路径，其技术的实际应用进程都将明显落后于Terafab工厂的建设进度。这表明，在Terafab工厂的早期阶段，其产能将完全依赖于传统的LPP-EUV技术，而FEL技术尚无法为项目的初期量产提供支持。

07 / 产业链格局的重塑：

所颠覆的并非仅仅是阿斯麦，而是长期占据主导地位的传统光源垄断格局。

市场普遍存在一个认知偏差：一旦自由电子激光（FEL）技术实现商业化应用，阿斯麦将面临被彻底颠覆的命运。然而，从产业链的剖析来看，这种观点显然未能触及产业的本质。FEL技术的核心冲击目标并非阿斯麦，而是那些主导传统EUV光源市场的巨头企业。

阿斯麦的核心竞争优势在于其光刻机整机的光学系统、掩模系统、精密晶圆台、整机的集成与校准，以及工艺适配体系等核心技术。在这些核心技术中，光源仅占EUV光刻机整体成本的约15%。即便FEL光源能够取代传统的LPP光源，光刻机的核心部分和精密集成体系依然高度依赖阿斯麦的技术，因此行业领头羊的垄断地位不会受到动摇。

遭遇颠覆性挑战的，正是全球两大EUV光源领域的巨头：这包括Cymer与Gigaphoton。

在当前全球市场中，阿斯麦旗下的Cymer是唯一一家实现EUV光源商业化的供应商，其独占先导制程光刻光源市场的领先地位。然而，随着自由电子激光（FEL）技术的大规模应用，集中供光模式将全面取代传统的单机LPP光源，导致Cymer的核心业务几乎面临清零的危机。

马斯克对FEL技术的投资布局，不仅仅代表了一次单纯的技术路径升级，更是一种针对美国半导体供应链的重构战略。通过自主研发新一代的光刻光源技术，旨在解除美国半导体产业对欧洲阿斯麦供应链的单一依赖，并增强美国本土在先进半导体产业链中的自主控制力。

08 / 产业深度剖析：

并非遥不可及的骗局，然而属于一条漫长而稳健的发展路径，短期内难以见证颠覆性的变革。

通过综合考量技术原理、工程难题、成本结构、产业沿革以及商业化进程这五大关键因素，我们能够得出关于产业的客观判断：自由电子激光（FEL）光刻技术并非虚假科技，它拥有清晰的技术升级潜力，但并非一朝一夕能够实现的产业革命。马斯克所投资的千亿规模项目，是一场充满风险与挑战、周期漫长的产业赌注。

在技术层面，FEL技术从根本解决了传统LPP-EUV光刻技术中能耗高、污染重、维护成本高昂以及性能上限低的根本问题，成为未来先进光刻技术发展的理想迭代路径之一，具有长远而显著的产业价值。

从产业层面分析，目前FEL所遭遇的物理传输障碍、量产兼容障碍、成本控制障碍以及产业链配套障碍，均缺乏成熟的解决方案，并且尚未有量产验证的成功案例，因此在短期内难以突破现有的技术框架。

马斯克的核心竞争策略在于：借助Terafab超级工厂庞大的产能优势，降低FEL技术的高昂前期投资，通过规模化生产推动技术进步和成本降低，从而实现技术和产业的同步突破。

在这场赌局中，结果仅限于两种可能：若赌胜，全球先进的芯片光刻成本体系将经历根本性的重塑，美国将占据下一代半导体技术的至高点；而若赌输，Terafab将最终沦为一家仅依赖传统EUV技术的常规超级代工厂，千亿级的技术布局将沦为遥不可及的产业愿景。

回顾40年前IBM的败北案例，加速器光刻技术的失败，其根本原因在于未能顺应产业规模化的自然规律。如今，马斯克重启这一赛道，能否打破历史循环、攻克工程上的难关，将成为未来十年全球半导体产业关注的焦点。但需明确的是，市场所期待的FEL技术产业变革，预计不会在2028年或未来数年内实现落地。
