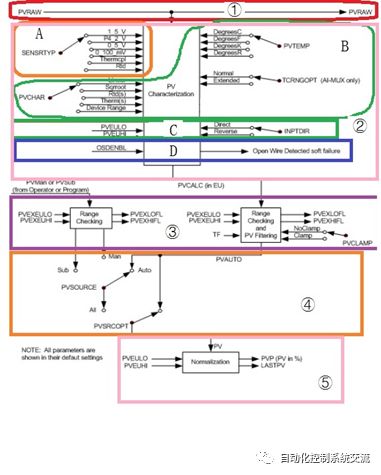

在工业生产中模拟量输入信号非常多，十分重要。作为系统工程师在对模拟量输入进行组态时，面对组态界面的各种参数设置眼花缭乱无从着手，下面小Z通过一张图帮大家梳理一下模拟量输入在控制系统中的处理过程及一些常用设置说明。图中简单的将处理过程划分了5个部分方便大家理解。

1. PVRAW（PV源）：

从现场引入的模拟量输入信号未经过任何处理。仪表维护人员可通过该项了解现场仪表是否正常。

2. 对PV源信号初步处理：

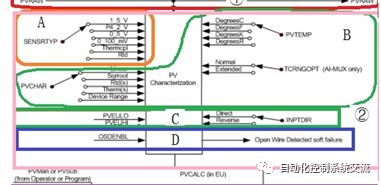

下图分了ABCD四块进行说明

A、SENSRTYP（sensortype）:现场信号类型——和实际信号相匹配1~5V对应现场4~20mA。

B、PVCHAR(PV Characterization)：PV信号处理，选择是线性（现场测量压力、液位等标准4~20mA信号）还是开平方（流量），如果是热电偶（阻）选择热电偶（阻）类型。

C、PV的量程范围和正反作用。

——比如量程设定为0~100(500)，作用方式为正作用，那么现场4mA对应0，20mA对应100(500)

——比如量程设定为0~100(500)，作用方式为反作用，那么现场4mA对应100(500)，20mA对应0

D、OSDENBL（openwire detection enable）：开路检测——针对热电偶等信号可做开路检测，并可针对检测结果做故障报警输出。

3. 扩展量程设定、量程检查与信号过滤

——如果量程的扩展上下限(PVEXEUHI、PVEXEULO)已设定，并且PV钳位（PVCLAMP）功能启用，那么当实际PV超过扩展上下限的设定值时，PV显示为量程的扩展上下限值，同时给出状态报警输出。

——如果量程的扩展上下限(PVEXEUHI、PVEXEULO)已设定，并且PV钳位（PVCLAMP）功能未启用，那么当实际PV超过扩展上下限的设定值时，PV显示NAN（坏值），同时给出状态报警输出。

TF（Filter Lag Time）:PV滞后时间设定，单位为分钟。默认为0分钟.

比如设定为2分钟，PV源的值发生变化（原来是20，直接变化到30），那么PV不是立即变化，而是从20到30将在2分钟内完成。

4. PV信号来源PVSRCOPT(PVSource Option)：

——Auto自动——直接从现场引入

——Man手动：人为输入（如现场仪表故障，工艺需求有个数值而不是坏值或扩展上下限值，以免影响生产运行，可设置为手动输入，由操作人员给个合理的值。

——PVSUB：由程序写入

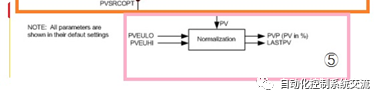

5. PV输出信号：

处理后的PV信号，除PV输出外，还有PVP（百分比范围PV）和LASTPV（最新PV好值）输出。

说明：上图中箭头所指方向为信号输入输出方向，箭头所指处为系统缺省设置。

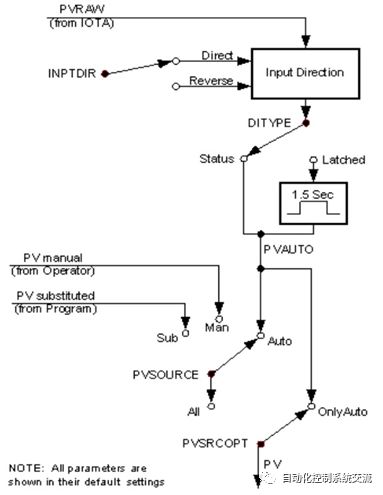

DI信号处理图附上，供大家分析。
