小米AI芯片掀了桌，但端上桌的只有一颗

小米一场技术沟通会端出三颗自研芯片，但翻开时间表会发现：

能买到手的只有一颗。

玄戒O3在实验室跑出安兔兔522.8万分，官方称是行业首个突破500万大关的手机SoC；另外两颗——面向大模型推理的O100、面向智驾的D100——只完成回片验证，商用要到2027年。

对打算9月入手小米首款阔折叠18 Fold的用户，真正的问题只有一个：实验室里的跑分，能不能变成真机上不发热、不费电的流畅体验？

三颗芯片只有一颗能买到

8月24日，小米举办玄戒技术沟通会，一口气发布三款自研芯片：AI旗舰SoC玄戒O3、高带宽AI加速芯片O100、智驾高算力芯片D100。三颗芯片都已完成回片验证——也就是从工厂流片回来、进入实测验证阶段——但落地进度完全不同。

O3是唯一进入规模量产的一颗。按官方计划，它将在9月随小米首款阔折叠18 Fold一起亮相，小米平板9 Pro Max同步搭载。

O100和D100停留在更早的阶段。官方口径是"已完成回片验证、计划2027年正式商用"，这是时间表，不是已经交付的事实。

O3的官方实验室成绩相当夸张：安兔兔5,228,014分，官方称是行业首个突破500万的成绩；Geekbench 6.5多核15,221分，首次冲上1.5万档位。但媒体对测试环境是常温还是低温表述不一，这些数字不能当作消费者随手能复现的成绩。

和产品发布会不同，这场沟通会的主角是芯片本身：架构、跑分、工艺和时间表。把它的确切内容摆清楚——O3是一颗3nm旗舰SoC，O100用6nm晶圆级堆叠专攻大模型推理，D100面向智驾。三颗芯片分别指向手机、大模型、汽车三个场景，小米想做的，显然不止一颗手机芯片。

522万分是堆出来的

如此夸张的跑分，首先来自堆规模。在同样的3nm工艺下，O3的芯片面积从O1的109mm²扩大到133mm²，晶体管数量从190亿增加到240亿，增幅26%。

CPU采用10核全大核架构，6颗超大核加4颗大核，最高主频4.35GHz，官方称多核性能比O1提升60%。在同样面积里塞进更多大核，供电、散热和调度都得重新设计，这套配置把筹码明确押在了多核并发上。

全大核的另一面，是功耗和发热更难压。手机大部分时间跑的是刷视频、回消息这类轻负载，大核如果降不下来，跑分就会变成续航和温度的负担。

小米给出的官方口径是：在覆盖80%日常使用的中低负载区间，功耗比O1降低25%；相同性能点下，功耗最高可降低64%。GPU部分，官方称光追性能提升182%，NPU提供200TOPS张量算力和3.13TFLOPS向量算力。

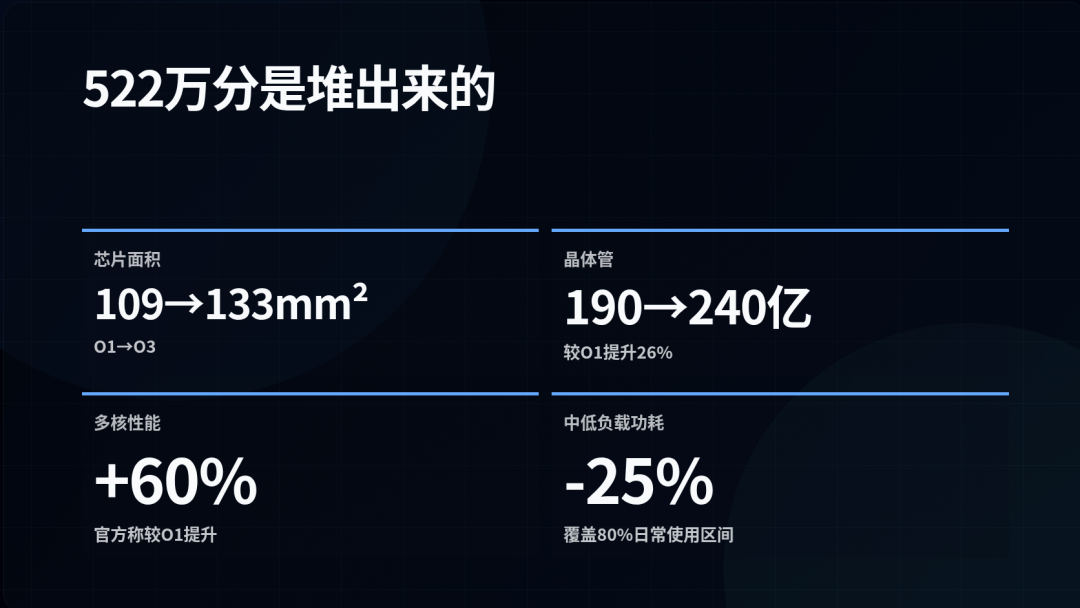

玄戒O3的堆料数字与官方实验室能效数据

影像同样是升级重点。O3集成了第五代旗舰ISP架构，官方称单摄最高支持4.32亿像素、24bit位宽，并把4K 60帧的AI降噪夜景视频做进了芯片底层。需要说明的是，4.32亿是ISP支持上限，不代表真机相机像素。

这些能效数字全部来自小米实验室，不是第三方实测。跑分能不能在强调续航的折叠屏真机上复现，要等9月开箱才知道。

沟通会上还有一个纯营销的彩蛋：芯片内部藏了一个60微米的"OK"手势，寓意"万事OK"。这个图案肉眼不可见，得用显微镜看；雷军本人提醒芯片很贵、不建议拆开——拆机既看不到图案，大概率还会失去保修。它是品牌趣味，不是技术卖点。

算力越强，数据越堵

CPU、GPU、NPU的算力拉满之后，芯片设计师会撞上一堵新的墙：数据搬运的速度跟不上。

一个简单的类比：厨房里厨师再多、刀工再快，如果食材通道太窄，炒完一道菜也只能端着空锅等。算力被堵在内存通道里，再高的跑分也换不来流畅体验。

内存带宽可以理解为数据通道的宽度，通道越宽，同一时间能搬运的数据越多；时延则是通道的响应速度。两者共同决定大模型和游戏能不能把算力真正用起来。

O3在内存体系上下了重注。小米称它是全球首款支持LPDDR6的移动处理器——LPDDR6是新一代手机内存标准——官方口径下内存带宽达到113.8GB/s，比O1提升48%。片上缓存总量约60MB，相当于把常用数据直接码放在计算核心旁边。

官方公布的数据还包括82ns的静态访存时延和177ns的动态时延，比上一代明显下降。这些同样是实验室口径，需要真机验证。

端侧AI把这种对带宽的饥渴放大了数倍。大模型每吐出一个token，都要把数十亿参数从头完整读一遍，数据量巨大。

MiMo是小米自研的端侧大模型，手机上的AI助手、影像和语音功能都要靠它跑。O3为此专门配合MiMo量化模型，用硬件级无损压缩技术省下30%的内存带宽，再加上28MB的NPU近存。官方实验室口径是：MiMo 3B模型首词响应提升40%、推理速度提升45%、功耗降低26%。

O100把内存搬进芯片里

在手机SoC里能做的优化基本拉满之后，小米掏出了One More Thing——玄戒O100，一颗专门跑大模型推理的AI加速芯片。

O100的逻辑工艺是相对成熟的6nm，封装方式却相当激进：用晶圆级3D堆叠加混合键合技术，把两层高速AI专用DRAM晶圆和一层NPU晶圆垂直键合在一起，让数据通路从平面变成垂直穿透。

简单说，传统封装是把芯片和内存并排放在一块基板上，数据要在平面上走很长的路；O100把内存晶圆直接叠在计算晶圆上，数据上下流动，路程短了，速度自然快。

两层晶圆之间靠258万个物理键合节点直接相连，连接孔径只有0.7微米，键合间距1.4微米。微米级的连接距离，让数据在计算核心和内存之间几乎不用绕路。

结果是把内存带宽推到了1.22TB/s，大约是主流旗舰手机LPDDR5X的16倍。大模型回答分成两步：先读完问题，再逐字生成答案。O100为这两步设计了不同的互联——读问题阶段走环形网络逐级传递，逐字生成阶段切换到广播网络让多核同步。

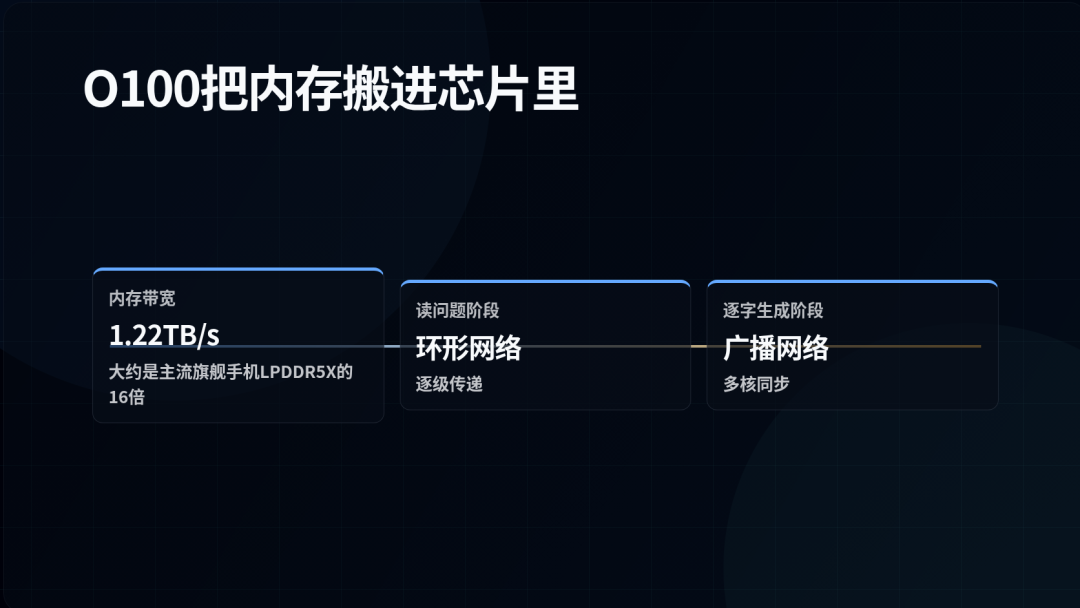

O100晶圆级垂直堆叠，内存带宽达1.22TB/s

在小米实验室里，O100配合MiMo跑出了最高330 tokens/s的本地推理成绩。token大致可以理解为模型处理的最小文字单位，数字越大，生成越快。

边界要写清楚："全球首个6nm晶圆级垂直堆叠"是小米自己的口径，需要第三方拆解验证；3D堆叠的良率和成本没有披露；2027年商用是计划，存在变数。

D100要把200B装进车里

第三颗芯片面向汽车。玄戒D100采用3nm工艺，配备20核CPU和16核NPU，最突出的指标是最高支持160GB统一内存，官方确认已能在本地部署200B参数规模的模型。

200B参数规模的模型，过去通常只出现在云端或数据中心级硬件上。要把它完整装进车机本地，靠的就是这块远超手机的内存容量。

智驾场景的核心诉求是离线与低延迟。车开进地库、隧道等弱网环境，如果端侧算力不够，就只能依赖云端，延迟和断连都来了。

160GB统一内存的意义，就是让大参数模型直接常驻车机本地，不依赖网络也能完成实时推理。但"国内首款3nm智驾芯片"是官方发布口径，目前没有装车事实，具体车型和时间都没有公布。

对小米汽车用户或潜在购车者，这颗芯片如果按计划在2027年落地，可能提升智驾算力的自给程度和迭代节奏。但当前没有任何装车事实，不应据此预期具体车型或功能。

放到小米整体战略里看，三颗芯片的布局就清楚了。按雷军此前的口径，小米重启大芯片研发五年多，累计投入超过210亿元，芯片团队接近3000人；上一代玄戒O1累计出货已超过100万颗，说明玄戒已经过了"能不能造出来"的阶段。

从澎湃OS做系统调度、MiMo做模型算法，到玄戒提供物理算力，小米对外讲的"人车家全生态AI算力底座"，是这个方向上的战略表述，兑现要看2027年的商用和上车。沟通会上还展示了一台AI Cube原型机，把三颗芯片串成阵列，本地同时部署120B和3B两个模型——它证明了多芯协同的可行性，但只是原型机，不面向消费者销售。

发布不等于兑现

小米造芯已经走完第一阶段：证明自己能做出一颗旗舰SoC。接下来的第二阶段不发生在发布会上，而发生在货架上。

第一步验证就在9月。18 Fold是小米首款阔折叠，官方计划9月发布并首发O3；同月，分析师普遍预计苹果会带来首款折叠屏iPhone，但苹果尚未官宣，这只是爆料。

对想买折叠屏或旗舰机的用户，决定掏钱前应该等真机实测：量产机跑分能否接近实验室数字、日常温控和续航能否站住、AI功能是否真的可用。这些都比实验室跑分更能说明问题。

还要注意，小米数字系列旗舰是否会用O3，目前没有官方确认，有爆料称或仍采用高通方案。别把这场沟通会当成旗舰机已经换芯的证据。

第二步验证要等到2027年。O100和D100能否按期商用、D100能否真正上车，决定了"人车家"叙事能不能兑现。

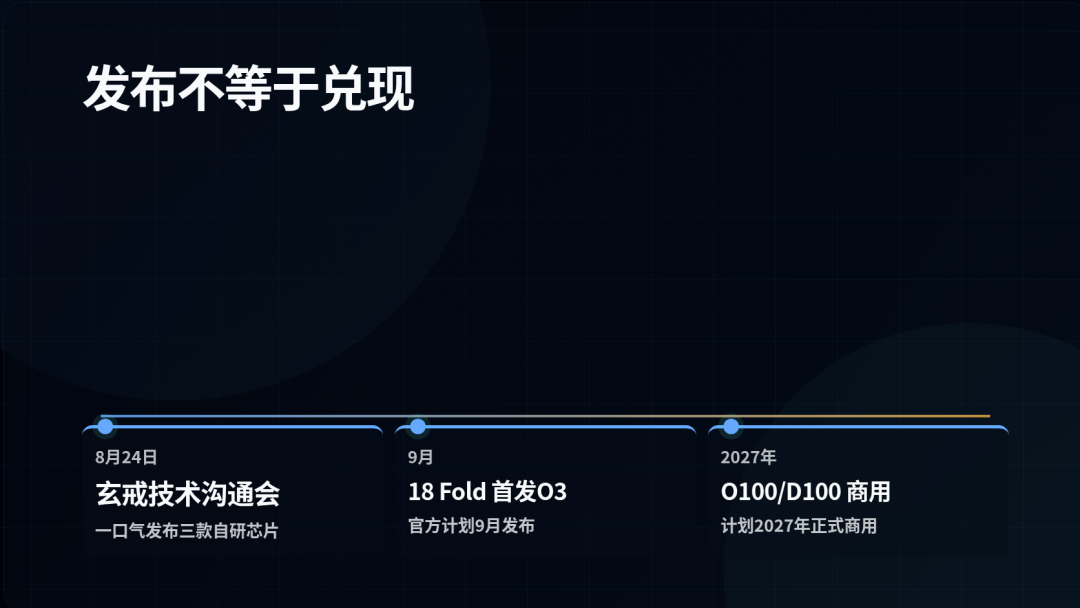

小米三颗芯片从发布到商用的时间表

跑分证明的是能力方向，量产和上车才是交付。对普通用户，9月真机是第一个观察窗口；对行业，2027年才是检验这套芯片布局的节点。这场沟通会开完了，真正的验证要从9月才开始。
