华为“韬定律”第一次实测就炸场！那颗 "本该烧毁" 的麒麟2026 越做越凉

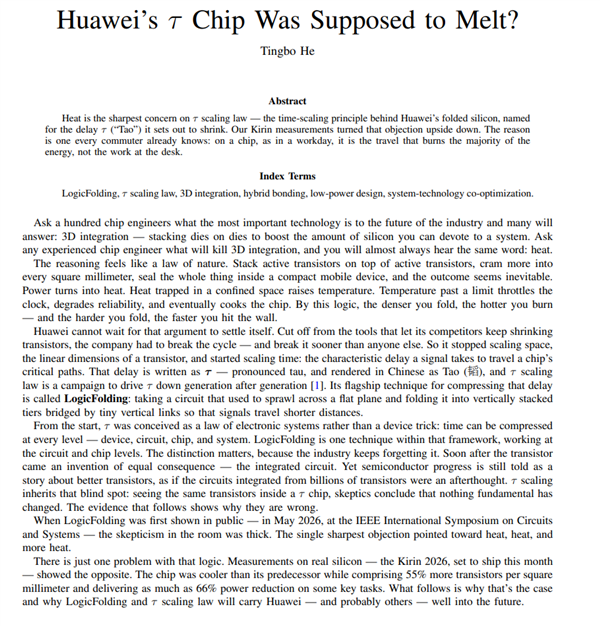

近日，华为半导体业务部总裁何庭波有关“韬定律”的论文再次迎来更新。

此次论文重点回应了LogicFolding（逻辑折叠）备受关注的功耗与发热问题，并首次披露麒麟2026更多实测数据。

论文指出，传统观点认为，将更多有源晶体管进行垂直堆叠，会进一步提升单位面积功率密度和发热，但麒麟2026的实测结果恰恰相反。

麒麟2026在晶体管密度提升55%的同时，在等性能条件下，NPU功耗降低66%、GPU降低58%、CPU性能核降低41%。

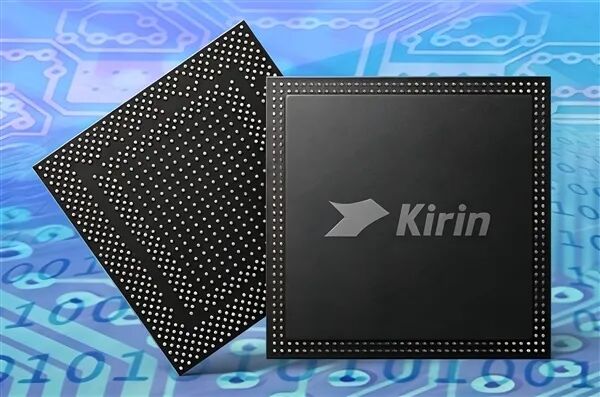

具体来看，麒麟2026是首款采用LogicFolding的移动SoC，其晶体管密度由上一代约1.55亿颗/mm²提升至2.38亿颗/mm²，单代提升55%。

论文称，这一提升幅度，相当于此前依靠传统几何微缩连续三年取得的晶体管密度增幅。

与此同时，LogicFolding在功耗上的收益更加明显。

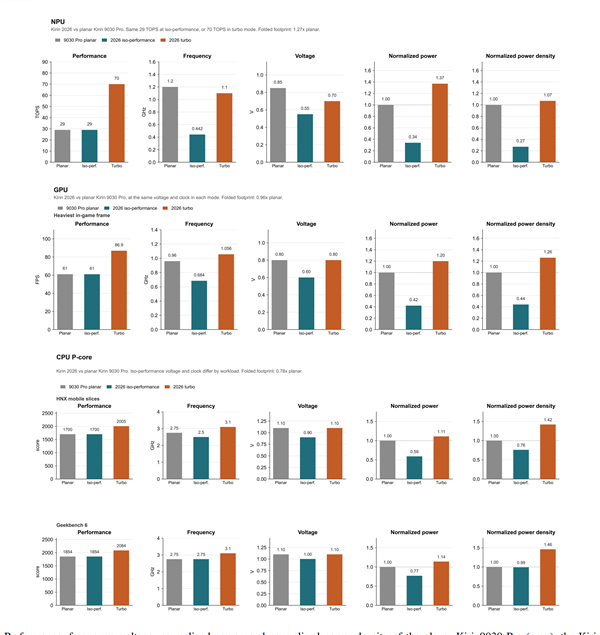

在与麒麟9030 Pro保持相同性能的情况下，麒麟2026 NPU维持29 TOPS算力时，运行频率可降低63%，电压由0.85V降至0.55V，最终功耗下降66%，功率密度下降73%。

GPU在同为61 FPS的条件下，工作电压比麒麟9030 Pro低200mV，功耗下降58%。

CPU性能核则在HNX测试中，以低9%的频率和低200mV的电压达到与前代相同性能，功耗降低41%。

如果转而追求极限性能，LogicFolding同样能够释放更高的性能上限。

论文测试显示，在Turbo模式下，麒麟2026 NPU最高达到70 TOPS，相比前代提升141%；GPU帧率最高提升42%；CPU在HNX测试中的性能最高提升18%。

那么，为什么晶体管密度大幅提升，功耗反而还能下降？

何庭波在论文中给出的核心解释是，现代芯片的大量能耗并非来自晶体管本身的计算，而是来自数据和信号在芯片内部的移动。

LogicFolding将原本在平面上延伸的长距离走线，折叠为上下层之间的短距离垂直连接，从而显著缩短信号传输路径，降低互连电容和能耗。

实测显示，折叠后的典型核心布线长度可减少20%，部分关键路径最高缩短70%；其中一个处理模块的时钟布线缩短28%，时钟缓冲器数量则从43600个降至19000个。

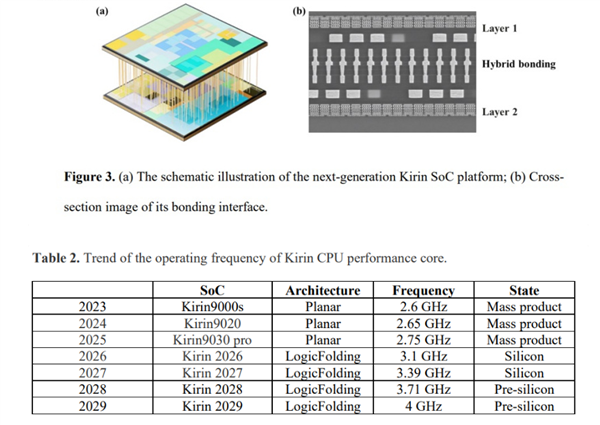

工艺方面，麒麟2026采用1.5μm混合键合间距，拥有约5000万个垂直互连，其中10%-15%用于信号传输。

论文进一步透露，麒麟2027实测硅片已经将混合键合间距缩小至1μm，垂直互连数量超过1亿个；未来三年还计划进一步缩小至720nm，并实现超过2亿个垂直互连。

不过，论文也强调，LogicFolding并不意味着堆叠芯片天然就更加省电。

麒麟2026之所以能够实现大幅功耗下降，是因为华为选择将LogicFolding带来的性能和时延余量用于降低电压和功耗；如果转而全力追求性能，其功率密度同样可能超过上一代。

目前，麒麟2026对LogicFolding的应用也相对保守，主要针对收益明显的关键路径进行选择性折叠，同时配合热感知布局，避免高发热模块在不同层直接叠加。

论文还透露，麒麟2026 CPU性能核频率已经达到3.1GHz，未来3-5年LogicFolding仍有较大提升空间，并有望推动麒麟CPU核心频率迈向5GHz甚至更高。

相比此前对“韬定律”原理和路线的阐述，这次更新最大的看点，是麒麟2026真正拿出了NPU、GPU、CPU三大核心模块的实测数据。

尤其是晶体管密度提升55%的同时，GPU等性能功耗下降58%、NPU下降66%，直接回应了3D逻辑折叠最受关注的功耗与散热问题。

在此之前，今年7月，华为半导体业务负责人何庭波发布了面向多层级电子系统的时间缩微理论，也就是业内俗称的韬定律V2版本，其中披露的诸多核心细节，都足够让整个半导体行业高度关注。

相比较5月25日发布的V1版本，新版内容在原有理论框架基础上，补充了大量可直接落地的工程实操细节、实测量化数据与明确的产品演进路线，进一步完善了以时间常数τ为核心的后摩尔时代全新缩放理论体系，为国产芯片突破现有工艺限制划出了全新的技术路径。

最值得行业关注的是，V2版本专门新增了多代芯片的量产实测数据表，尚未正式公开的麒麟2026、2027、2028和2029一系列新一代处理器，它们的主频、核心面积与功率密度等关键参数都有了非常直观的量化展示，外界猜测了许久的麒麟芯片长期迭代路线图，第一次通过半官方的公开数据形式浮出水面。

参照当下已经量产落地的参数来看，目前麒麟序列里性能最强的消费级处理器是9030 Pro。

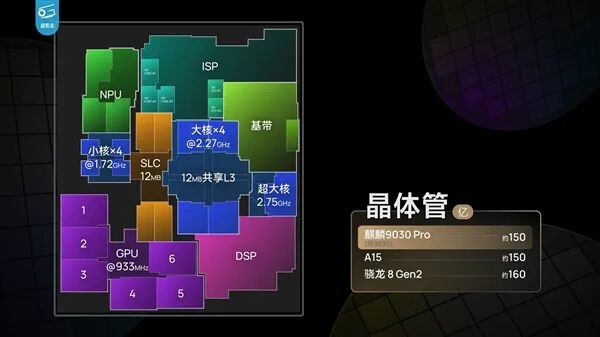

这颗芯片采用9核14线程架构，包含一颗主频2.75GHz的超大核、四颗主频2.27GHz的性能大核，外加四颗主频1.72GHz的能效小核，同时还集成了6核配置的马良935图形处理器，也是华为当前旗舰级手机的核心算力载体。

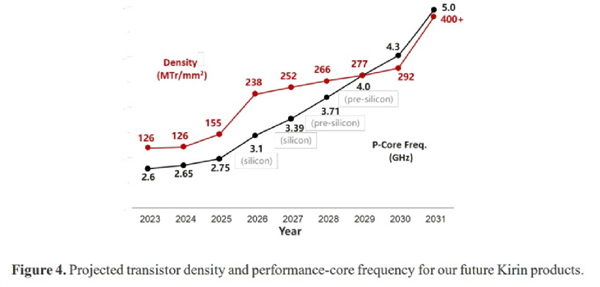

和麒麟9030 Pro的公开参数做对比就能发现，后续麒麟2026、2027、2028和2029四代处理器的主频，将会依次提升到3.1GHz、3.39GHz、3.71GHz和4GHz，性能爬坡的幅度远超此前整个行业的普遍预期。

更让业内惊讶的是，麒麟2026和麒麟2027前两代处理器目前已经完成流片工作，正式进入硅片实测验证阶段，距离最终搭载到消费级产品发布已经非常接近。

至于定位更高的麒麟2028和麒麟2029两款下一代处理器，目前已经走完了前期架构设计流程，进入到流片前的最终设计验证阶段，只要按照既定节奏推进，很快就能落地到实体硅片上。

依托韬定律这套全新理论体系的支撑，麒麟系列处理器的性能提升幅度迎来了质的飞跃，仅2026款芯片的主频就相比前代麒麟9030 Pro一次性拉高了0.35GHz。

要知道在这之前的前三代麒麟处理器，过去三年加起来的主频总提升幅度也才只有0.15GHz，新的技术路径带来的增益效果十分惊人。

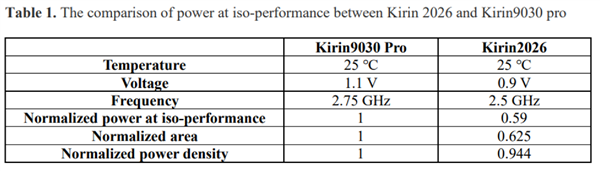

除此之外，在同等性能输出的前提下，麒麟2026的归一化功耗仅为0.59，相比麒麟9030 Pro整体功耗直接降低41%，芯片核心工作电压从1.1V降至0.9V，搭配全新的LogicFolding逻辑折叠架构，晶体管运行的开关损耗得到了大幅下降，整机日常使用的续航能力会有肉眼可见的提升。

还有一个很关键的参数是，麒麟2026的归一化面积仅为0.625，核心区域面积仅为前代平面工艺芯片的62.5%，整体集成度直接提升37.5%。

更小的芯片尺寸非常有利于整机内部堆叠，既能给电池、其他功能模组留出更多空间，也能有效降低单颗芯片的晶圆制造成本，进一步拉低终端产品的量产门槛。
