领芯微电子推出全集成三相无刷电机驱动SoC LCT944XX系列

来源：领芯微电子

在智能化与高效能时代，


电机控制


系统的精简可靠是产品创新的关键核心。领芯微电子推出一款将高性能


ARM


Cortex-M0内核、


高精度




模拟


前端、完备的


电源管理


与


功率模块


融为一体的革命性全集成三相


无刷电机


驱动SoC——LCT944XX系列。

该芯片实现了从复杂系统到单芯片解决方案的跨越，专为35W以内的


电机


应用优化，大幅简化外围电路，显著提升系统可靠性，是驱动消费类风机、水泵、


机器人


灵巧手等产品迈向下一代的理想选择。

产品介绍

MCU


性能

108MHz ARM Cortex-M0 32位内核

-硬件除法器

-Cordic计算单元

-CR计算单元

工作环温：-40℃~125℃

储存器

64KBy


te


s


嵌入式


Flash，支持预取功能和读/写保护，支持Parity校验

10KBytes S


RAM


，分为两个独立分区，分别为4KB和6KB，支持Parity校验

16KBytes


ROM


，支持从ROM启动和安全故障处理

电源


管理与复位

2.0V到5.5V供电和I/O

内置两个


LDO


：正常LDO和低功耗LDO

高精度上电、掉电复位（POR_PDR）

8个可


编程


低压复位（LVR），8个可编程电压检测器（LVD）

时钟


系统

内置出厂校准过的16MHz RC


振荡器


（RCH，1%精度）

32KHz的低速晶振（OSCL）

内置出厂校准过的32KHz RC振荡器（RCL，10%精度）

内置PLL，最高输出288MHz，抖动小于100ps

通讯模块

2个


UART

1个SPI

1个


I2C

模拟模块

1个12位A/D


转换器


，最高转换速率为2MSPS，双采样保持电路，灵活可配的序列模式，支持


ADC


通道挂起和注入

3个差分


运算放大器


（OPA），2个模拟比较器（


AC


MP），1个10位D/A转换器（


DAC


）

功率驱动模块

集成


栅极驱动


电路和3对P+N MOS，最高支持6A的峰峰值相


电流

输入电压范围5.5-28V，最大耐压40V

内置5V LDO：支持外部MCU供电，最高支持50mA的负载能力

支持-40℃~125℃的结温

最高输出频率50KHz

支持欠压、过流、过温保护：

欠压保护（UVP）：最低4.5V

过流保护（OCP）：可根据客户需求设置

过温保护（OTP）：触发点为150℃，恢复温度为135℃

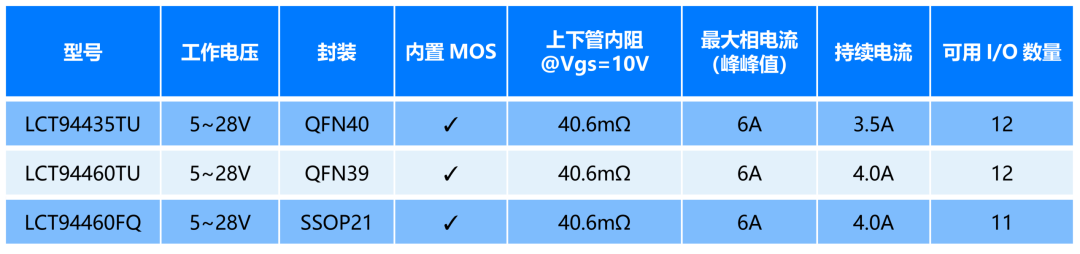

产品描述

LCT94435TU--QFN40

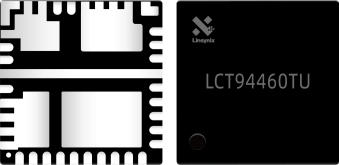

LCT94460TU--QFN39

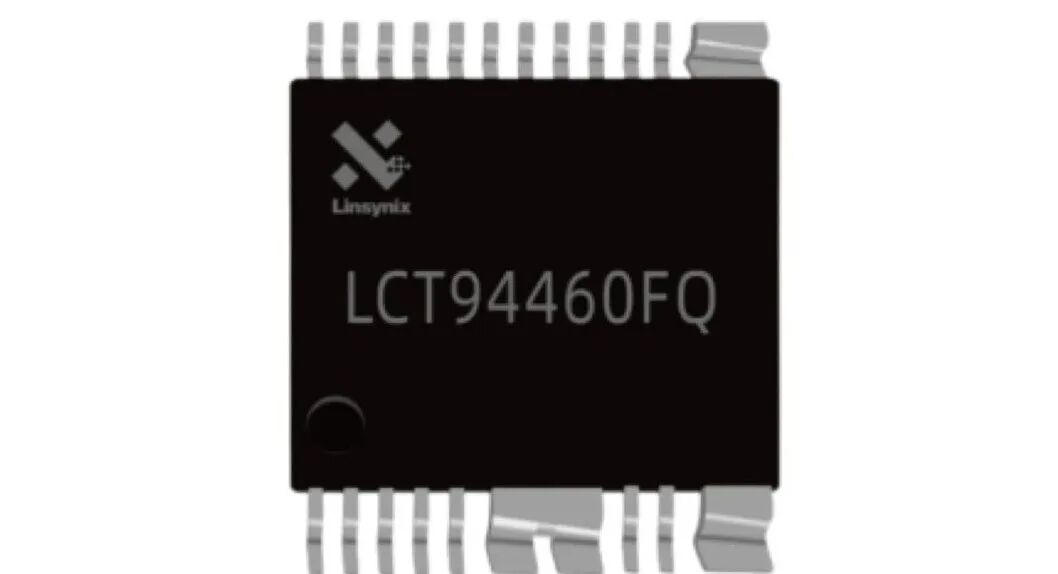

LCT94460FQ--SSOP21 LCT944XX系列是一款高度集成的三相电机驱动芯片，用于高效的电机控制。芯片内置LDO稳压模块、过温保护及多种保护机制，支持灵活配置和低功耗模式。其工作电压范围为5V至28V，自带LDO输出稳定5V。非常适合35W以内电机的应用需求。具备不同封装：

系统框图

基于LCT944XX系列的三相电机控制系统框图

应用场景

使用场景功能参数

输入电压	5.5 ~ 28 V
功率范围	5 ~ 35 W
适用电机	三相无刷电机控制
控制方式	有感 / 无感FOC、
应用产品	落地扇、风机、循环水泵、灵巧手等

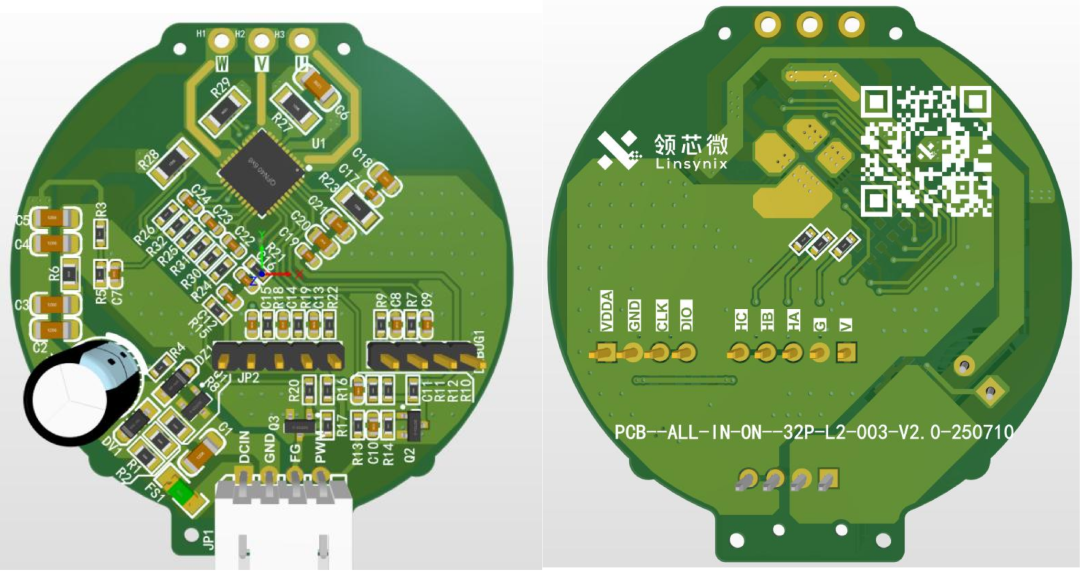

Demo板展示

电机控制系统框图

三相无刷电机


控制系统


框图

LCT944XX产品具有高可靠性、高集成度、产品体积小等优势。整体


控制电路


简洁高效，抗干扰能力强，可实现3相电机的驱动控制。在简化外围


电路设计


的同时为客户提供更高性能、更可靠的产品和方案。

极高集成度：单芯片替代“MCU + 预驱 + MOS + 电源 + 模拟外围”，极大简化设计。

卓越性能：强大的内核与硬件加速单元，确保高效、平滑的FOC控制。

高可靠性：全面的保护机制与高品质的存储系统，保障产品长期稳定运行。

灵活经济：多型号与封装选择，满足不同应用场景对成本与性能的精准需求。

领芯微对未来充满信心将继续不懈努力为行业提供更多优质的产品和服务期待未来的合作和共同发展!
