中微爱芯推出16bit高精度模数转换器AiP8342

01简介

Ai


P8342是中微爱芯推出的一款16bit、15MSPS、单电源、单通道的完整高速


模数转换器


。主要用于CCD成像应用设计。

AiP8342的单通道架构专为三线性彩色CCD阵列的输出采样和处理而设计。该通道包含输入钳位电路、相关双采样器（CDS）、偏移


DAC


、可


编程


增益


放大器


（PGA）以及高性能16位


ADC


。CDS放大器可禁用以适配无需CDS的接触式


图像传感器


（CIS）和CMOS有源像素


传感器


。16位数字输出以4位宽的多路复用格式提供。通过4线串行


接口


编程内部


寄存器


，可调整增益、偏移和工作模式。

02产品优势

简化开发流程，设计灵活性高：AiP8342内部集成了可编程增益放大器，可编程偏移与可编程基准电压。这种编程灵活性使它可轻松适配不同成像系统的


信号


调理。

高速传输保障，低功耗优化设计：AiP8342功耗仅为116mW（3.3V


电源


），但最高支持15MSPS速率，实现了低功耗与高速完美兼容。

多种采样模式，灵活


时钟


控制：AiP8342共有四种工作模式MODE1-MODE4，可满足多种输入采样要求，适配更多的应用场景。

紧凑型小封装，节省


PCB


空间：AiP8342采用SSOP20封装，可节省PCB空间，适合紧凑型设备设计。

03主要特点

16位15MSPS


AD


C

8位可编程增益

相关双采样模式（CDS）

±315mV可编程偏移

内部可编程基准电压

可编程4线串行接口

3.3V单电源供电

低功耗设计：116mW

封装形式：SSOP20

04引脚排列图

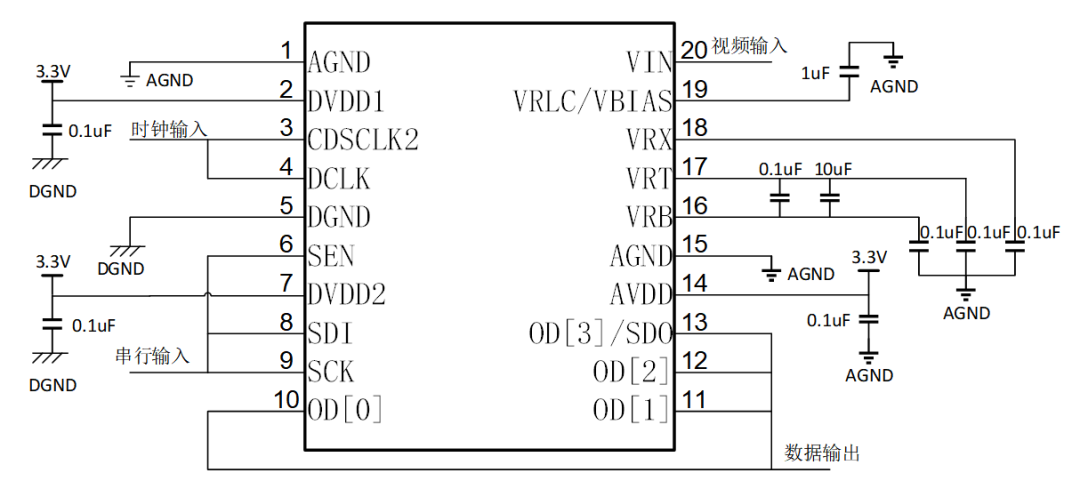

05典型应用图

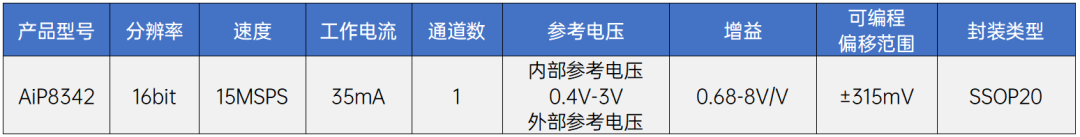

06关键参数

（左右滑动查看更多）

07结语

中微爱芯还提供16bit 6通道120MSPS带信号预处理的高速模数转换器AiP8348/AiP8348B供客户选择。如需了解更多产品信息或获取技术支持，欢迎与我们联系。
