工程师必备：告别电路研发难题的终极方案

在电路研发中，“热”是看不见的隐形杀手。据统计，超过55%的电子设备失效，都直接源于温度失控。元器件温升每增加1℃，其可靠性就可能骤降5%。如何精准、直观地“看见”并分析这些热分布，成为提升产品可靠性、缩短研发周期的关键。

传统测试手段只能获取电信号，却难以捕捉空间上的温度场。而红外热像技术，正是解决这一痛点的利器。它通过非接触式测量，将电路板上的温度差异转化为直观的彩色热图，让“热量”无处遁形，现已成为PCB设计、芯片制造及故障排查的标配。

案例一：蓝牙耳机电路研发温度分析
通过福禄克TI480U系列热像仪拍摄蓝牙耳机内部电路的温度分布，自动监测主要的发热元件的最高温如晶振、MIC、TES、Sp2、QCC等。同时，使用标配的温度分析软件，可以对电路板上需要重点监测的各元件部位的温度随时间变化的情况做趋势曲线分析，下图横坐标为时间坐标，图上的温度和时间数据均可用Excel表格进行导出。并可根据项目现场环境和测试需求，定制固定测试支架方案。

案例二：封装前LED芯片检测

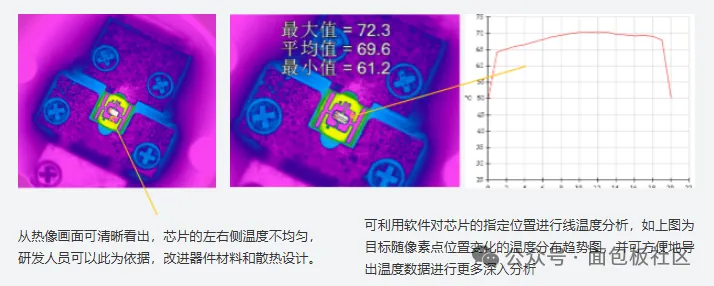

检测目标为芯片的尺寸只有1.5mm，还需要能看到表面的温度差异，并能进行具体温度数据的趋势分析。选择福禄克热像解决方案：TiX885 640高像素热像仪+微距镜头+二维可调精密位移云台+免费的分析软件。微米级别高清呈现小目标温度分布，可在线固定检测，并使用软件实时精准分析数据变化。从下图左侧的热像画面可清晰看出，芯片的左右侧温度不均匀，右侧明显颜色更白发亮，说明温度更高。后利用软件对芯片的指定位置进行线温度分析，如下右图为目标随像素点位置变化的温度分布趋势图，并可方便地导出温度数据进行更多深入分析。研发人员可以此为依据，改进器件材料和散热设计。

案例三：微米级芯片晶格温度检测
检测目标为最小尺寸在50微米以内的芯片晶格。由于目标过小，使用普通热像仪难以清晰体现温度差异。使用福禄克热像仪测温方案，TiX885 640高清像素或 TiX1060 1024超清像素热像仪+微距镜头+二维可调精密位移。

原理如此，实战如何？对于您而言，一台精准、高效的红外热像仪，就是诊断电路“健康”的CT机。

我们为您争取到了 【福禄克红外热像仪】的专业试用资格（只有20个名额，满员即止）。零成本亲身体验它如何精准捕捉微米级热点，将上述分析场景化为您的日常高效操作。

扫码立即申请，您将一次性获得 3 重福利

【核心福利】免费试用：亲身验证其在您实际项目中的性能表现。

【实用资料包】红外热像技术精华资料：申请后立即下载，内含行业应用白皮书、操作指南及经典案例解析。

【惊喜彩蛋】100%中奖幸运抽奖：报名即可参与，人人有奖，绝不落空！

机会有限（只有20个名额，满员即止），立即扫码，解锁您的研发新视界！马上行动，用科技赋能，让每一次设计都更可靠、更卓越！

扫码立即，获得 3 重福利
