成均馆大学/延世大学，连续的碳纳米管鞘能够在干燥处理的厚电极中实现超高能量密度和快速充电！Joule

成均馆大学Young-Jun Kim、Hyun-seung Kim、延世大学Yong Min Lee报道了一种可扩展的干电极制造策略，该策略将单壁碳纳米管（SWCNT）包裹的LiNi_0.8Co_0.15Mn_0.03Al_0.02O₂颗粒与卷对卷无溶剂电极处理相结合。

本文要点

1) 这种方法解决了干混中导电添加剂的不均匀性，克服了传统浆料浇注的局限性。通过电位调控形成的SWCNT提供了一个连续的导电网络，使超高活性材料负载（99.7 wt%，包括0.2 wt%的SWCNT）和电极密度（约4.0 g cm^-3）能够在最小的粘合剂（0.3 wt%的聚四氟乙烯）下实现。

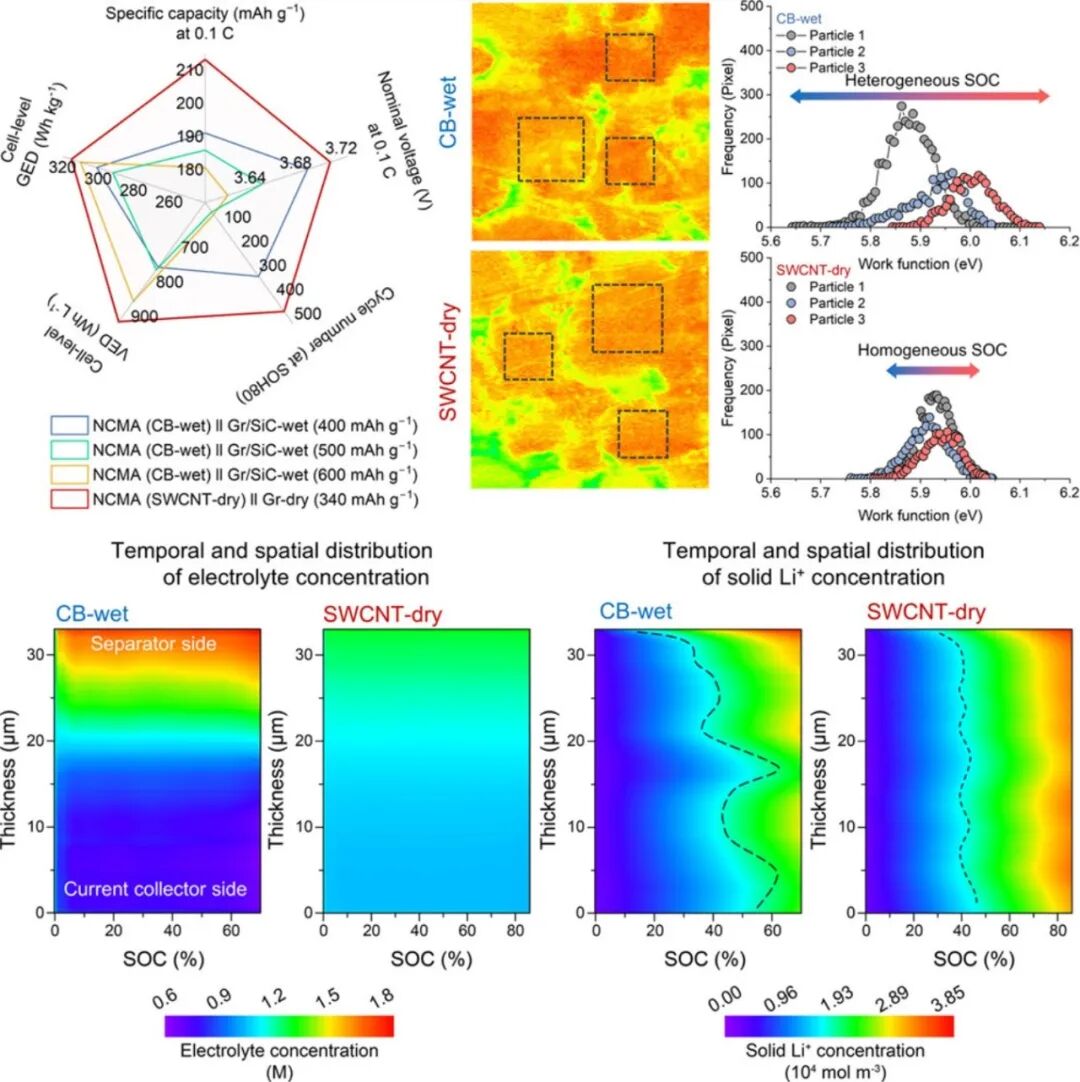

2) 微观结构分析和数字孪生模拟证实了增强的孔隙连通性和2.5倍的锂离子扩散率，即使在超薄阴极（>11 mAh cm^-2）中也能确保均匀的离子和电子传输。在具有干加工石墨阳极的全电池中，阴极可提供约315 Wh kg^-1和约945 Wh L^-1的功率密度，在20分钟内可充电达到80%，并在300-700次循环后保持约80%的容量。

参考文献

Jin Kyo Koo et.al A continuous carbon nanotube sheath enables ultrahigh energy density and fast charging in dry-processed thick electrodes Joule 2026

DOI: 10.1016/j.joule.2026.102392

https://doi.org/10.1016/j.joule.2026.102392

学术QQ交流群

（加群方式：请备注：姓名-单位-研究方向)

    (无备注请恕不通过，由管理员审核后入群）

 功能器件群-2：176356631

复合材料群-2：834770793

 金属材料群-1：1053270764

 二维材料群-2：1075914107

 光学材料与器件群-3：630424402

同步辐射丨球差电镜丨FIB-TEM

原位XPS、原位XRD、原位Raman、原位FTIR

加急测试

李老师

158 2732 3927
