3D线激光轮廓传感器：车载插座尺寸检测的革新力量

项目需求洞察

在汽车制造业中，车载插座的尺寸精度是确保其性能稳定的关键因素。如何利用3D线激光轮廓


传感器


技术，满足对针脚到圆环高度等五个关键尺寸的精确检测需求。

方案难点分析

1.复杂结构扫描挑战：三角台阶与圆环的组合结构导致局部遮挡，需优化激光入射角度以减少阴影区域，并通过多视角扫描补偿盲区。

2.微小偏差检测：针脚与圆环的圆心偏差距离需达到微米级精度，对传感器分辨率与


算法


处理能力提出极高要求。

3.环境适应性：产线环境可能存在振动、温度波动等干扰因素，需通过硬件隔离与软件补偿确保测量稳定性。

方案技术详解

•

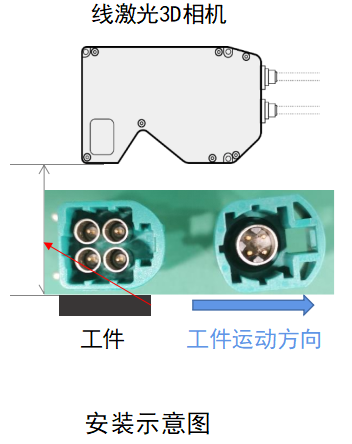

  静态相机与动态产品配合：实验室测试中，相机保持静止，车载插座以25mm/s的速度移动，实现高效、稳定的动态扫描。



•
  扫描速度优化：25mm/s的扫描速度是在多次试验与优化后确定的，既保证了数据的丰富性，又避免了扫描过程中的图像模糊问题。



•
  盲区最小化设计：通过精心设计的产品摆放方案，结合传感器视角，有效减少了测量盲区，确保所有关键尺寸均在有效检测范围内。



•
  稳定性控制措施：对测试机台进行了严格的稳定性评估与改进，确保在高度方向上的数据波动最小化，提高检测精度。


方案优势总结

•
  无损检测技术：非接触式测量方式避免了传统方法可能带来的物理损伤，保护了车载插座的外观与功能完整性，特别适合对表面质量敏感的应用场景。



•
  高密度激光采样：1024个激光点的密集采样提供了极高的检测分辨率，能够精准捕捉尺寸变化，满足


  高精度


  检测需求，为产品质量控制提供坚实的数据支持。



•
  全方位技术服务：提供从方案设计到现场实施的全链条技术服务，包括快速响应的现场支持，确保检测项目顺利推进，及时解决检测过程中遇到的问题。
