用十年 AD 画 PCB，我居然才发现之前都白玩了

这是一篇迟来的测评，拿到书已有月余一直想抓紧写了这篇文章，可是总觉得书中还有东西没有看够。还没有真正地做好到位的测评和体验。

其实我接触AD应该已经有将近十年了。从大学做比赛开始使用AD进行画图，一直到现在工作几年了一直在用这个软件。

我们公司目前所涉及的多是信号速率低一些的产品，行业里基本都是使用这个AD去作为开发软件。而在正式工作了几年之后，从我的工作生活当中慢慢地感觉到了每个人使用AD的差异化特征。

记得大学时使用AD，那时候用的还是AD09的版本多一些，只记得学长们都在说AD是一个要记快捷键的软件，有大量的快捷键可以便于你的各种操作。然后到这个专业课上也有讲过AD这个软件的使用，不过专业课教的都是一些比较基础的使用方法了。

工作之后呢和同事们画板子交流的过程中发现了每个人的习惯是不一样的，我们会有固定的经验分享交流会，在这个时候我总会发现每一个人都有那么几个AD使用的小技巧是别人不知道的，这个应该是大多数工程师都会有的一种情况。

公司里每年都会去买一些新版本的AD账户给我们使用。这就让我产生了一些关于AD系统化学习，以及新老版本迭代之间功能变化的疑问。而我又想系统地框架式地学习一下AD这个软件的使用方法。这个恰恰是和AD25电路设计精进实践这本书非常贴合，因此呢我便申请了这本书研究学习一下。

其实大多数人对于AD的学习都是片面的，或者说只是部分性的学习，应该有不少都是去B站找相关视频来入门踏入这个行业的。因此很多人都会一些基础的功能，或者说产品设计的流程，他会，但是在此之外或者说向外延伸的很多功能就不懂了。这本书就可以有一个系统框架性的结构，带你去全篇性的过一遍AD的功能和使用方法。

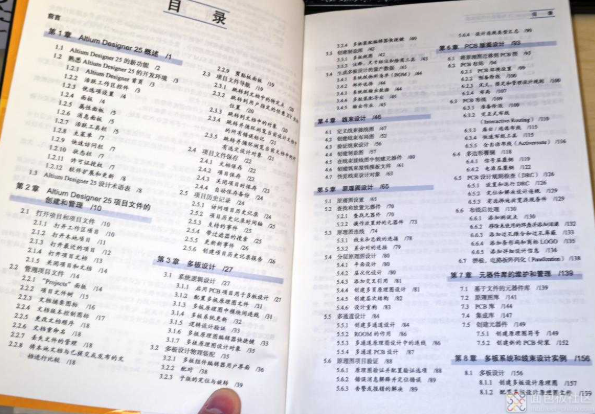

我们来看本书的目录结构，原本我是以为这本书更加侧重在AD25的方向上。看到目录后没有想到是从易到难，从原理图到PCB的这样一个老框架流程。这样做有一点好处，就是可以让新手去直接学习这一本书。而对于老手可以直接去选择有疑问的这个点对应的章节去看。

在这里面，我们仔细去看每一个层级结构。可以看到他的这个AD里面的参数栏，或者说这个复选框其实都是标注了对应的中文，以及很多的照片可以看到使用的是中英文版本的AD去进行的标注。这一点是需要给一个好评的，因为虽然我使用的是正版的AD，但是我一直用的是英文版本，有时候一些功能还需要去浏览器搜索才能学会怎么用。

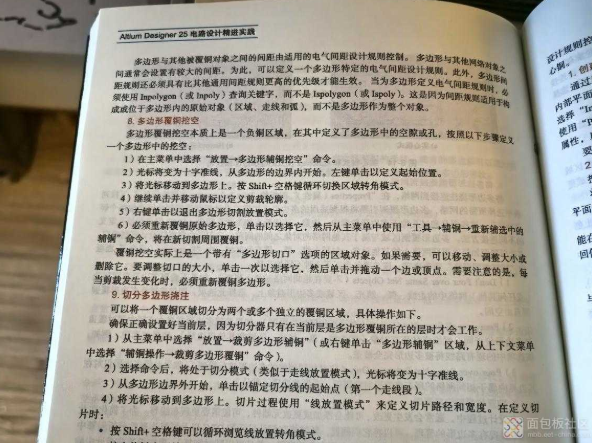

很多时候也会出现这样的状况，比如说一个铺铜，我们可以通过多种方式来完成。或者说我们最初学习的时候学偏了，以一些奇奇怪怪的方式也可以完成了铺铜，这个其实功能使用的差异，对绝大多数人来讲都是存在的。它就像我们写字的笔画一样，很多人的笔顺是不一样的。这本书里面关于不同的张杰，从几个角度去讲了，关于不同，还有挖空的这一类的很多种实现和用法。这是系统性学习所能带来的最大优势，让你在下次使用的时候起码是有一个大致方向的。

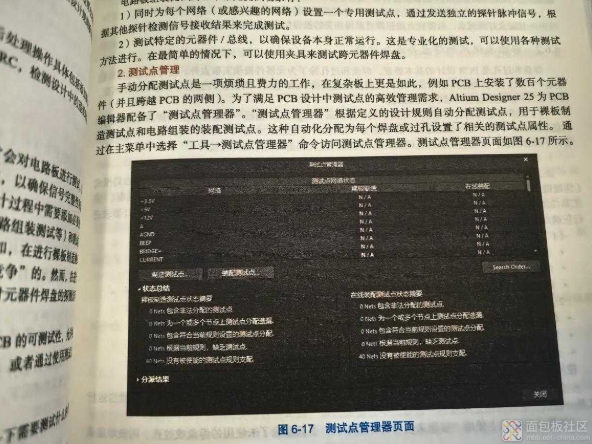

我们看到在这个测试点这一栏，你可以看到很多不一样的东西。比如平时画板子的时候，都是使用库里面的测试点去直接引用的。但是AD其实他自己已经是有测试点放置的这种功能。

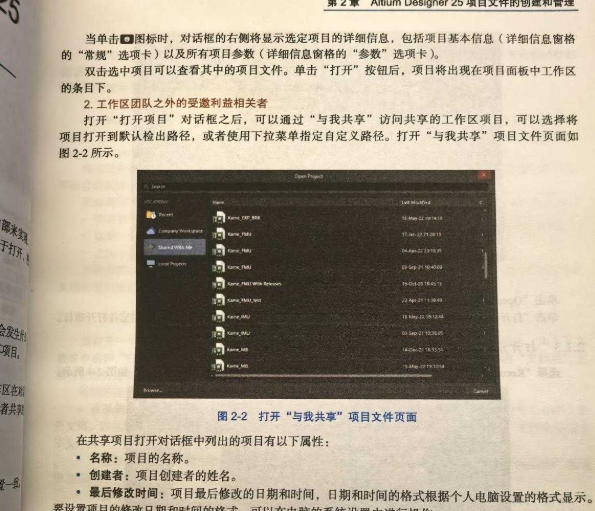

这本书中最大的一个亮点是他在开篇的介绍中讲述了关于Altium365这一部分功能。下面这个项目文件页面简直太熟悉了。

我在几年前就发现了AD公司在推广Altium365这个在线办公画图的功能。当时还和朋友注册了这个账号，去测试了一下。然后直到今年和国外客户在联合设计板子的过程中，需要我们双方协作。

白天我们画图，晚上他们那边白天就开始接着画。这个过程中就使用到了Altium365云端协作。

真正拿到对方公司去实打实买的账户来用这个功能的时候，还是有些陌生的，因为掏钱的功能确实是很全面很强大的。他可以完成团队协作板子的在线绘制，而且在分享给别人浏览时，甚至可以通过简单的浏览器就可以进行编辑评审、简单地操作和绘图。而且最重要的是，它可以追溯变更状态，也就是软件上的版本控制，你可以随意地选择退回到工程的任意状态。

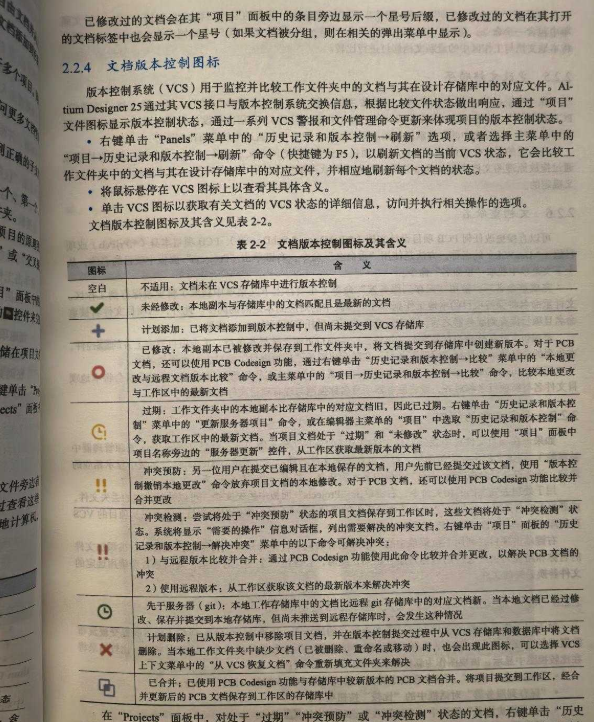

比如下图中所标的文档版本控制图标及其含义。我在没有看到这本书之前，也只是根据我们工程的情况去简单地推测它的功能，我也就见到了对勾圆圈和黄色时钟感叹号这种，在此之前并没有一个系统的文档，能够去充分地了解认识这些功能。但是现在有了这本书，这一切都是系统性的框架种植下来了。

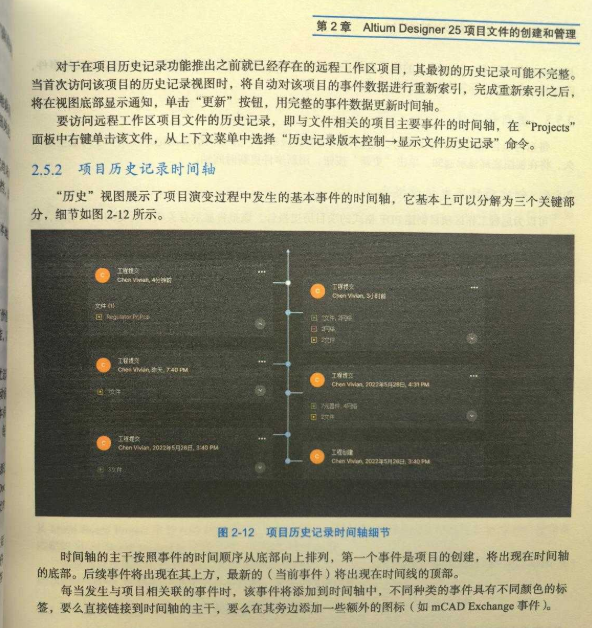

下面这一部分就是Altium365项目历史记录时间轴，记录了哪个人在某一时刻修改了哪些东西。

当然，这本书中关于Altium365部分实际上是作为AD25的基础功能去讲解，并没有细分出Altium365单独去讲述。我认为这一部分可以，值得单独拉一个界面来讲一下。这个不只是上面简单提到的这些功能。在我们的实践下来，它这个Altium365甚至可以完成多人同时刻来，一起绘制一块板子，这在原有的AD这个软件内还是不太好实现。

对于这本书我的整体反应还是非常积极的，因为我也恰好升级了25版本的AD，可以看得出来这本书确实是按照它名字所说的整一个工程流程架构是按照AD25的节奏来走的，老版本可能就不太适用了，这一点我认为现阶段很多初始学习的可以直接利用AD25版本再结合这本书来学习，是非常不错的一个选择  。

最近公司来了新同事也正在画板子，因为我们从事的是属于模拟类产品，因此对高速的要求并不是很严格，但是很多模拟类布线的点要求也比较高  。反而这样是会让一些画习惯高速板的人需要一定时间来适应这个东西  ，我呢也借这个机会把这本书拿到公司给他们去学习，时不时会有一些功能会需要翻几下还是很不错的。

本书评由面包板社区：丸子~  提供
