SMT回流焊工艺良率低、缺陷多？微量氧控制是关键！

SMT氮气回流焊是通过向回流焊炉内注入氮气以置换氧气，从而创造一个低氧的焊接环境。其核心目标聚焦于两大工艺痛点：

1. 抑制氧化反应：热量与金属表面相遇必然伴随氧化反应。降低炉内氧浓度，是从源头杜绝氧化反应、保障焊点纯净度的根本技术手段。

2. 优化焊料润湿性：适宜的低氧环境可有效降低熔融焊料的表面张力，使其更好地铺展与结合，形成强度高、外观佳的焊点。

但是氮气保护并非 “氧浓度越低越好”，不同产品与工艺段，对氧浓度的要求存在差异——浓度过低可能导致氮气消耗激增，推高生产成本；而浓度过高则无法有效抑制氧化反应，引发焊点缺陷。一旦氮气环境中无法实现精准控氧，便极易引发品质波动与成本失控。因此，将氧浓度精准稳定在目标区间，是实现品质、成本与效率平衡的核心关键。

下图展示了不同氧浓度PPM等级所对应的工艺适用性及质量表现：

图1 氧浓度区间与工艺适用性及质量表现对应表

如何破解这一工艺控制难题？行业公认的最优技术路径是：引入高精度、高响应速度的微量氧检测技术，结合实时监测数据动态优化工艺控制，同步提升焊接质量、生产效能与产品长期可靠性。其核心价值集中体现在以下维度：

1. 优化焊接环境，提升焊接质量：精准的氧气浓度控制为焊点成型提供理想氧气环境，可最大限度抑制气孔、虚焊、冷焊等常见焊接缺陷，提升产品质量，保证焊接成品的长期稳定性与可靠性。

2. 提升资源利用率，实现综合成本最优：精准的氧浓度检测与闭环控制，可避免氮气的过量消耗，直接降低气体采购成本。同时，大幅减少因焊接缺陷导致的器件废品与返工损耗，缩短生产周期，显著节约生产成本，真正实现质量与效益的双赢。

3. 规范工艺管控，满足行业合规要求：在半导体等高度规范的电子制造领域，精准控制回流焊氧浓度不仅是工艺优化的最佳实践，更是满足各类国际与行业标准（如IPC标准）强制性要求的体现。高精度微量氧检测可实现氧浓度数据的记录，为工艺合规性提供有力依据，为产品进入高端市场提供有力背书。

随着半导体等电子制造工艺向更小节点演进，行业对精度与良率的要求日益提升。针对现代回流焊炉多温区并行、工况复杂的核心管控需求，在气体分析领域拥有超过20年的工业级应用经验的四方仪器，精准洞察行业痛点，凭借其在氧化锆传感器领域多年的技术积累与全栈自研能力，打造出专为SMT回流焊工艺量身定制的多通道微量氧分析仪Gasboard-3052，实现了国产高端气体分析设备的自主突破和成熟化应用。

四方仪器微量氧分析仪Gasboard-3052具备0.1ppm的最低分辨率，量程覆盖0–10ppm至100% O₂，可精准捕捉超低浓度氧含量的细微变化，为SMT回流焊工艺优化、缺陷管控提供高精度数据支撑，助力工艺与品质升级。

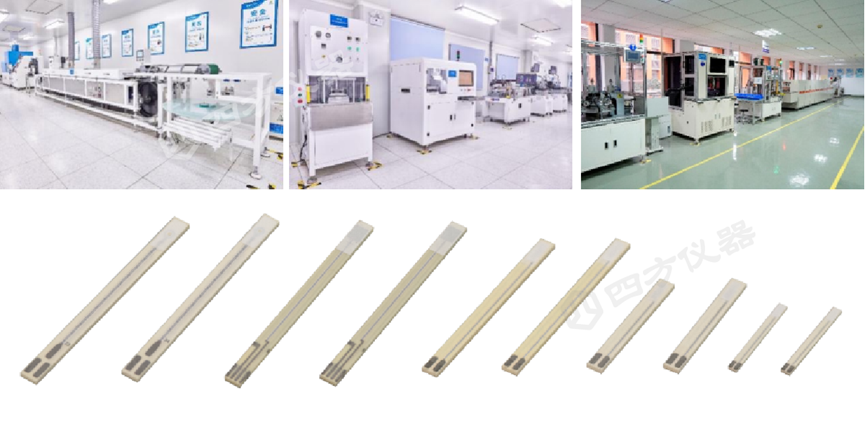

图2 四方仪器氧化锆传感器生产线及不同类型氧化锆传感器芯片产品

基于成熟的氧化锆传感技术，该分析仪在实际应用中可支持多通道自动轮巡采样，各通道工作模式可根据用户自定义参数灵活配置，即便在多路循环检测状态下，仍能保持优异的控制精度与运行稳定性。同时，其搭载的智能闭环控制算法，可实现炉内氧含量气氛的精准分区调节。

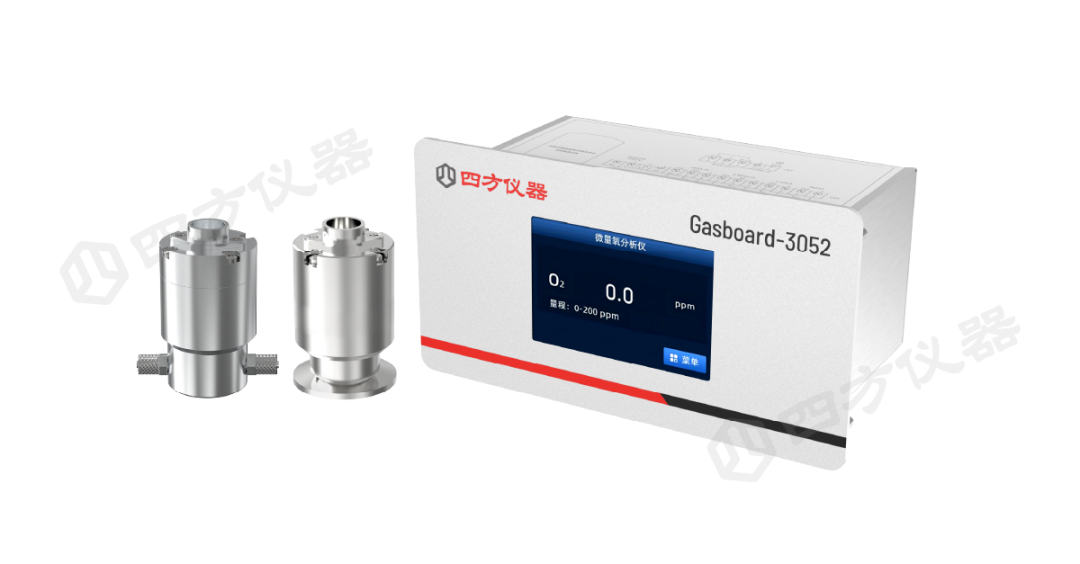

图3 微量氧分析仪Gasboard-3052

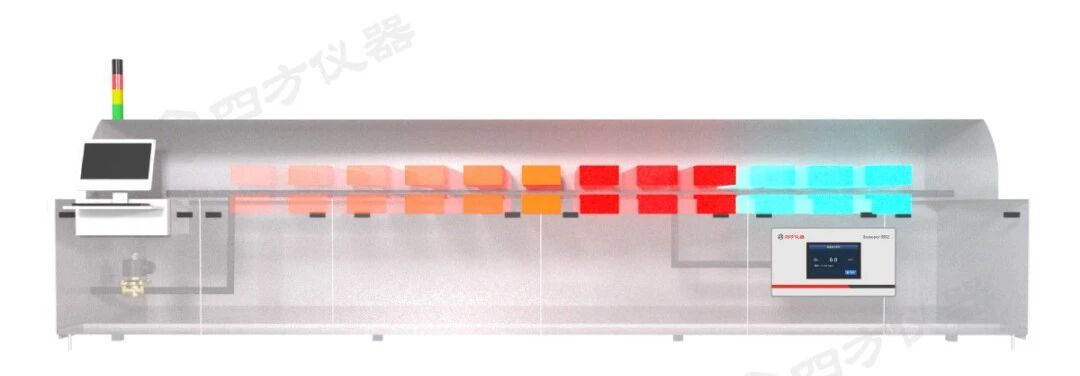

图4 回流焊炉氮气流闭环控制气路图

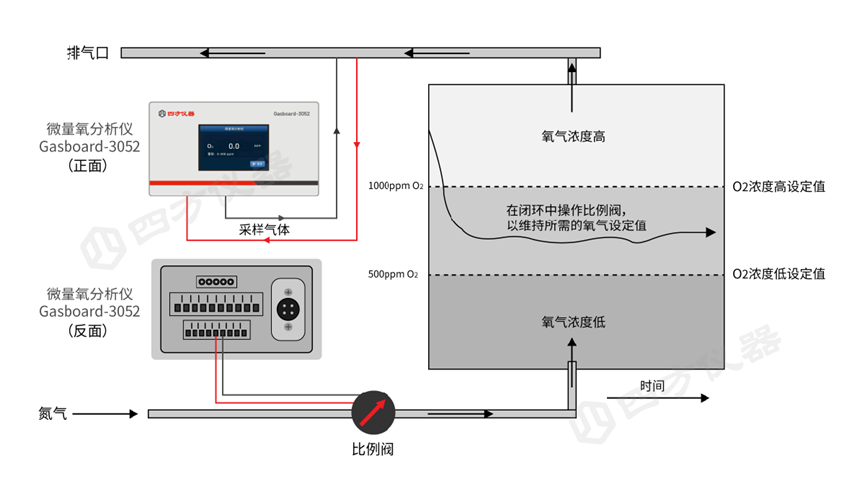

图5 Gasboard-3052的回流焊炉氮气流闭环控制设计

1. 量程：0.1 ppm~1000 ppm；

2. 法兰接口，即插即用；

3. 长效低温氧化锆传感器；

4. 支持真空环境运行（最低20托）；

5. 泄漏率＜1×10⁻⁹ mbar·L/s。

SMT回流焊工艺中的微量氧精准控制，已从工艺优化措施，演进为决定制造业核心竞争力的关键环节。四方仪器微量氧分析仪Gasboard-3052以卓越精度、智能控制与可靠性能，精准匹配半导体制造的严苛工艺需求，为高端电子制造提供有力支撑，助力优化工艺、降本增效，提升产品竞争力。
