一张膜，登上Science，里程碑进展！

特别说明：本文由米测技术中心原创撰写，旨在分享相关科研知识。因学识有限，难免有所疏漏和错误，请读者批判性阅读，也恳请大方之家批评指正。

编辑丨风云

研究背景

铁电材料因其可由电场逆转的自发极化特性，是构建高效非易失性存储器和逻辑器件的核心基础。长期以来，在纳米尺度稳定铁电性极具挑战，因为去极化场会随尺寸缩减而增强。尽管HfO₂基薄膜的发现缓解了传统钙钛矿材料的厚度缩放问题，但寻找更多与硅工艺兼容、能在原子级厚度保持稳健铁电性的二元氧化物仍是当前纳米电子学的研究热点。

关键问题

目前，纳米尺度稳定性铁电性的研究主要存在以下问题：

1、常规电介质的中心对称性限制

TiO₂在薄膜状态下通常表现为中心对称的金红石或锐钛矿相，属于简单的电介质而非铁电体，如何在常压及超薄条件下打破其反演对称性并稳定极性相是主要瓶颈。

2、超薄尺度下的铁电不稳定性与工艺集成

在纳米甚至亚纳米尺度，维持自发极化并实现与现有CMOS工艺的低温、高兼容性集成（尤其是在非晶基底上）是实现原子级铁电器件的巨大挑战。

新思路

有鉴于此，加州大学伯克利分校Sayeef Salahuddin等人报道了通过将厚度减小到3 nm以下，可以在二氧化钛（TiO₂）薄膜中稳定铁电相，TiO₂是一种半导体技术中广泛使用的常见电介质。重要的是，这种铁电性可以持续到1纳米厚度，大约是晶胞尺寸的两倍。这种随厚度变化的电介质到铁电体的相变表明，原本中心对称、非铁性的氟石结构氧化物可以发生结构反演对称性破缺，并表现出电压可切换的极化。基于原子层沉积（ALD）的低温（低于400 摄氏度）合成以及这种铁电性在硅和非晶表面（如非晶SiO₂、非晶碳膜）上的稳定性，证明了与多种材料集成的可行性。

技术方案：

1、探究了维度驱动的相变与原子级晶体结构

作者利用ALD技术在250°C低温下生长TiO₂薄膜，发现3 nm以下发生维度驱动相变，转变为非中心对称极性斜方晶相，1 nm厚度仍维持稳定晶体结构。

2、探究了超薄TiO₂内部的物理变化

研究人员通过XAS、XLD和SHG表征，发现3 nm以下TiO₂出现极性畸变和强烈SHG信号，1 nm厚度极化强度超过传统HZO薄膜，证实维度减减诱导非铁性材料产生铁电序。

3、证实了TiO₂的极化翻转能力

研究人员通过PFM和P-V测试证实超薄TiO₂具有稳定剩余极化和自发极化翻转能力，无需"唤醒"过程，10⁶次循环后表现稳健，确立了其作为高性能铁电存储介质的地位。

4、探讨了TiO₂铁电性的起源及其在未来技术中的潜力

研究人员揭示TiO₂铁电性源于表面能效应主导的相稳定性，不依赖衬底结晶度，与Al₂O₃超晶格展现低开关电压，ALD低温工艺兼容性强，为原子级非易失性存储和神经形态计算提供新材料平台。

技术优势：

1、首次发现了维度驱动的非中心对称相变

本文首次证实TiO₂在厚度低于3 nm时会从常规电介质相转变为铁电斜方晶Pca2₁相，且该极性相可稳定存在至1 nm的物理极限。

2、实现了无“唤醒”效应的高兼容铁电集成

TiO₂铁电体表现出无需电循环即可触发的自发极化，且能在多种非晶基底上通过低热预算工艺生长，为超越硅基技术的原子级器件提供了新平台。

技术细节

维度驱动的相变与原子级晶体结构表征

研究团队利用原子层沉积（ALD）技术，在250°C的低温环境下于硅衬底上精确生长了1 nm至10 nm不等的TiO₂薄膜，并辅以350°C的快速热退火工艺。实验发现，薄膜厚度存在一个关键的临界点：当厚度大于3 nm时，TiO₂保持其预期的中心对称金红石相（P42/mnm）；而一旦减小至3 nm以下，材料便会经历维度驱动的相变，转变为非中心对称的极性斜方晶相（Pca2₁）。同步辐射面内广角X射线衍射（IP-GID）数据显示，超薄薄膜的晶格长宽比[2c/(a+b)]从约0.65骤增至0.9左右，这与理论预测的铁电Pca2₁相结构特征高度契合。截面高分辨透射电镜（HR-TEM）影像清晰地捕捉到了1 nm厚度的TiO₂连续层，该厚度仅相当于两个晶胞的高度，有力证明了TiO₂在极端微缩尺度下依然能够维持稳定的晶体结构。由于ALD制造的二元氧化物通常呈多晶态，这种通过大面积同步辐射衍射获得的相信息，能够代表成千上万个晶粒的集体行为，确保了结论的普适性。

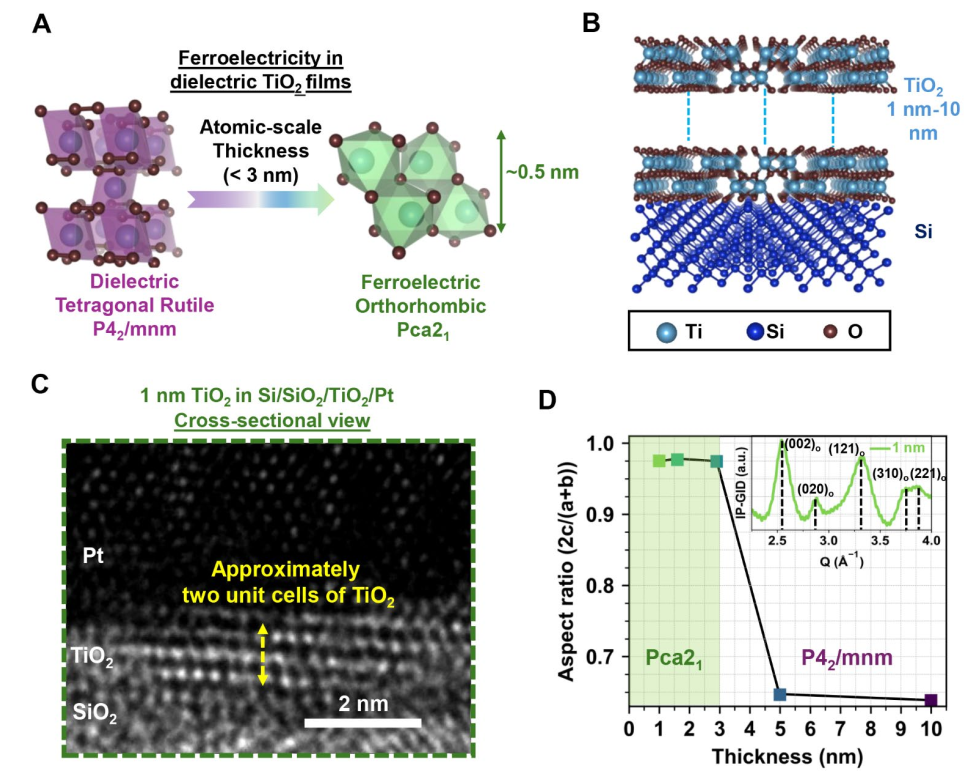

图  原子尺度TiO₂薄膜中的铁电正交相Pca2₁

极性畸变与反演对称性破缺的物理证据

为了深入探究超薄TiO₂内部的物理变化，研究者采用了多种先进的光谱表征技术。X射线吸收光谱（XAS）结果显示，在3 nm以下的薄膜中，氧K边的晶体场分裂发生了显著偏移，这标志着晶体结构中出现了明显的极性畸变。与之配套的X射线线二色性（XLD）分析则在Ti L边和O K边探测到了强烈的信号，反映出原子轨道的极化增强，这是由于结构中反演对称性破缺导致的轨道不对称性所致。此外，光学二倍频（SHG）测量提供了宏观极化的直接证据：在厚度小于3 nm的TiO₂薄膜中观测到了强烈的SHG信号，而较厚薄膜的信号则几乎消失，这直接对应于对称性的转变。特别值得注意的是，1 nm厚TiO₂的面内极化SHG信号甚至超过了8.2 nm厚的传统铪锆氧（HZO）薄膜，暗示了其优异的极化强度。这些互补的实验数据从电子云分布到宏观对称性，全方位证实了超薄TiO₂具备铁电材料特有的物理属性，验证了维度减减是诱导非铁性材料产生铁电序的一种有效途径。

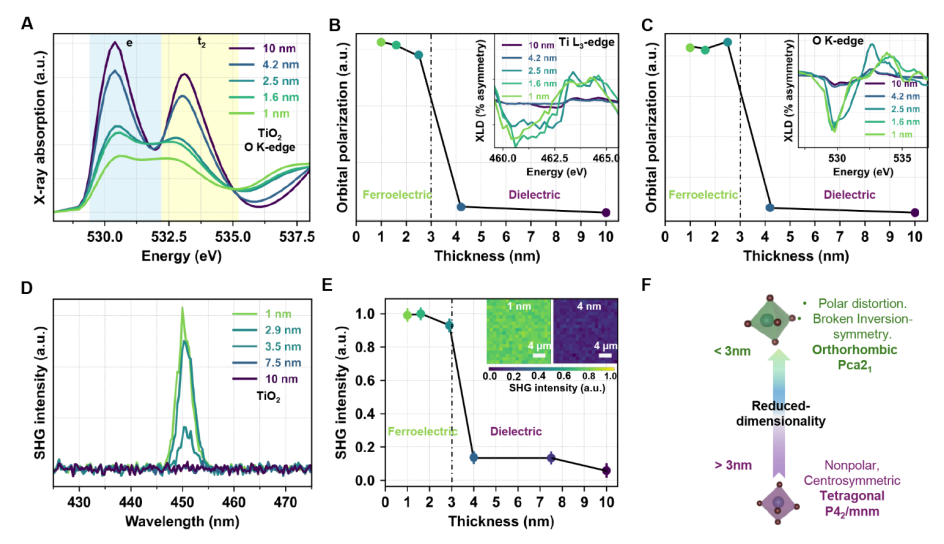

图  超薄增强型极性畸变TiO₂

原子尺度下的多维度极化翻转特性

在功能性验证方面，研究通过面外（OOP）和面内（IP）两个维度的电学测试，证实了TiO₂的极化翻转能力。压电力显微镜（PFM）成像显示，在1.6 nm和1 nm的超薄膜上，通过“盒中盒”电压极化12小时后，依然能观察到清晰的180°相位对比，这表明材料具有稳定的剩余极化状态。显著优于传统HfO₂基材料的一点是，超薄TiO₂无需经过多次电循环的“唤醒”过程即可表现出自发的极化翻转，这极大简化了器件的应用逻辑。PFM开关光谱进一步展示了特征性的相位滞后回线和“蝴蝶”状振幅曲线，排除了静电或电机械伪影的干扰。在面内维度上，通过指状电极（IDE）进行的极化-电压（P-V）测试同样在3 nm以下薄膜中捕捉到了典型的铁电滞后回线，而在较厚薄膜中仅观察到线性电介质响应。这种双向极化切换能力，结合其在10⁶次循环后的稳健表现，确立了超薄TiO₂作为高性能铁电存储介质的地位。

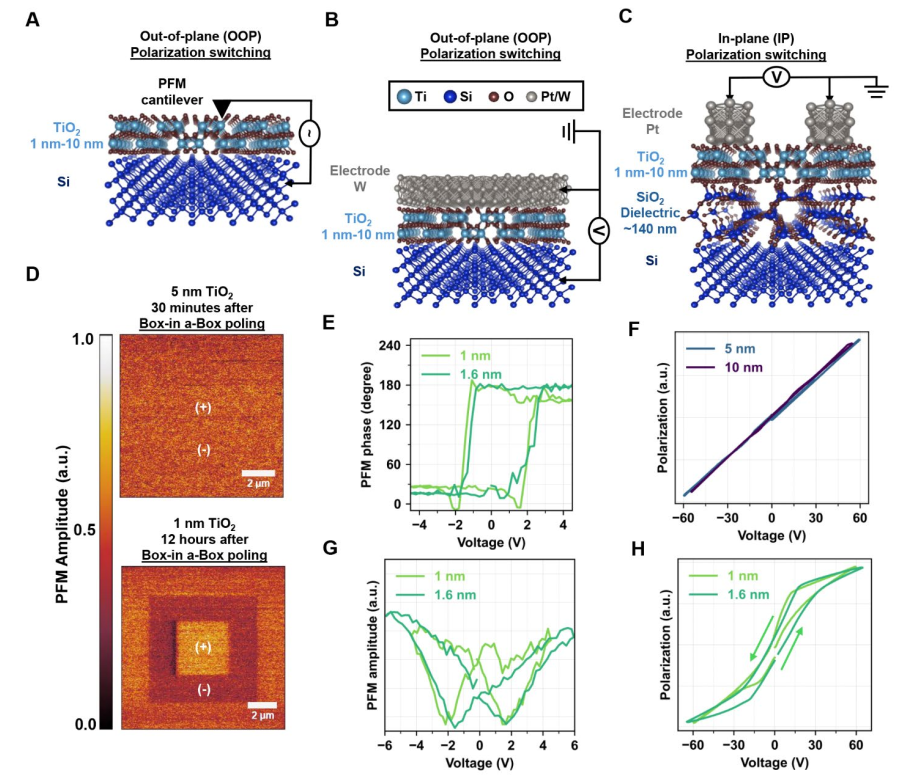

图  纳米TiO₂的偏振开关

机制探讨与跨平台集成的技术前景

研究深入探讨了TiO₂铁电性的起源及其在未来技术中的潜力。理论分析指出，氟石结构的Pca2₁相具有负纵向压电效应，且在纳米尺度下，表面能效应对相稳定性的贡献占据主导地位，使得极性斜方相在能量上比非极性的四方相更具优势。这种由物理机制支撑的稳定性使得TiO₂铁电性不依赖于衬底的结晶度，实验证实在非晶SiO₂和非晶碳膜上同样能保持铁电相，这极大地拓展了其在非硅基技术（如三维集成电路）中的应用范围。此外，TiO₂与Al₂O₃构成的超晶格结构也展现出良好的铁电性，且具有更低的开关电压，提供了灵活的性能调节手段。考虑到ALD技术带来的优异保形性、低于400°C的低热预算合成工艺以及原子级的厚度可扩展性，TiO₂铁电体不仅有望成为HfO₂之外的有力竞争者，更将为构建原子级非易失性存储、逻辑器件及神经形态计算硬件提供一种高兼容性的新材料平台。

展望

本研究通过降低维度成功在传统电介质TiO中稳定了斜方晶Pca2₁铁电相，打破了材料固有的对称性限制。实验证实在1 nm的极端厚度下，该材料仍具备稳健的极化翻转特性和优异的工艺兼容性。这一发现不仅验证了维度驱动相变的理论预测，也为在原子尺度下设计高性能、低功耗的CMOS兼容铁电电子器件开辟了全新路径，是铁电材料领域的一项里程碑式进展。

参考文献：

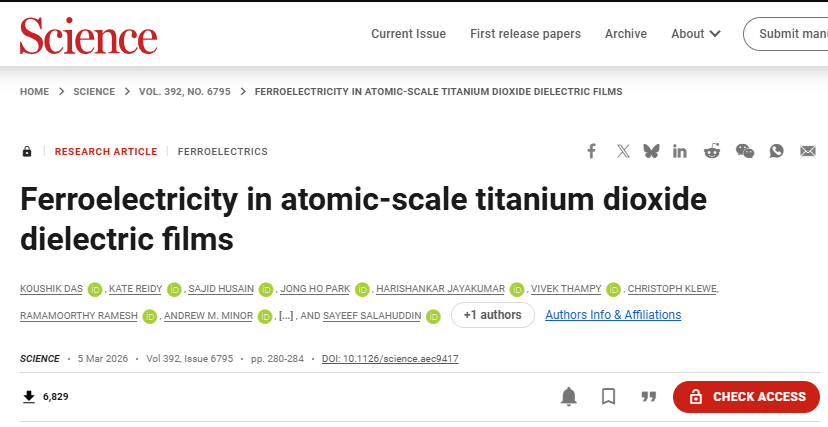

KOUSHIK DAS, et al. Ferroelectricity in atomic-scale titanium dioxide dielectric films. Science, 2026, 392(6795): 280-284

DOI: 10.1126/science.aec9417

https://www.science.org/doi/10.1126/science.aec9417
