谷歌发布两款AI芯片

发布时间：2026-04-23来源：半导体行业圈

半导体行业圈振兴国产半导体产业！

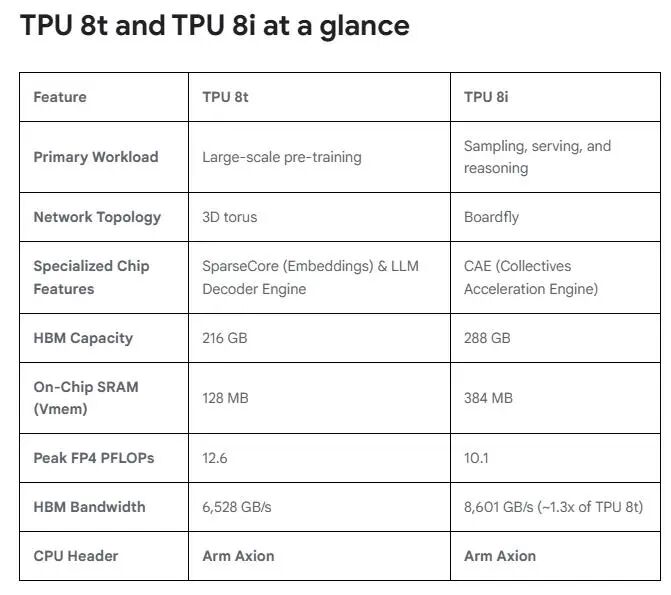

日前，谷歌在 Google Cloud Next 2026大会上正式推出第八代张量处理单元（TPU），该产品是谷歌云和DeepMind联合设计的，分为面向大规模训练的TPU 8t与面向低延迟推理的TPU 8i两款芯片。

谷歌表示，第八代TPU的目标是为AI智能体场景提供算力支撑，并大规模适配不断演进的模型架构。这是谷歌首次将训练与推理任务拆分至独立芯片，标志着其AI硬件路线的重大转向。

TPU 8t定位训练加速，旨在将前沿模型的开发周期从数月缩短至数周。TPU 8t的每个节点性能较上一代提升近3倍。单个TPU 8t节点现在更是扩展至9600个芯片并配备2PB共享HBM内存，芯片间带宽翻倍。谷歌表示，一个节点可提供高达121 ExaFlops的算力。同时，TPU 8t还通过一套全面的RAS功能去实现超过97%的有效吞吐量，以减少硬件故障导致训练停止的情况发生。

TPU 8i 则聚焦推理场景，针对多智能体协同、低延迟需求优化。TPU 8i的每个节点扩展至1152个芯片，配备384MB的片上SRAM和288GB的HBM内存，这可以让模型的活动工作集完全保留在片上。同时，谷歌将每台服务器的物理 CPU主机数量翻倍，并转而采用定制的Axion CPU。全新的Boardfly拓扑架构将最大网络直径降低了50%以上，大幅降低了延迟。

两款芯片均计划于2026年晚些时候正式对外供应。与去年11月发布的第七代Ironwood TPU相比，TPU 8t在同等价格下性能提升2.8倍，TPU 8i性能提升80%；两款芯片每瓦性能均较上一代提升逾一倍，TPU 8t达124%，TPU 8i达117%。

谷歌强调，这两款芯片首次均运行于谷歌自研的基于Axion ARM架构的CPU主机上，这让他们能够针对性能和能效对整个系统进行优化。

软件支持方面，两款芯片均支持开发者日常使用的原生 JAX、MaxText、PyTorch、SGLang 和 vLLM 等框架，还提供裸金属访问权限，让客户可直接访问硬件。

在功耗优化上，第八代TPU也有升级。谷歌对整个技术栈的能效进行了优化，集成的电源管理功能可根据实时需求动态调节功耗。第八代TPU的每瓦性能较上一代 Ironwood提升高达两倍。同时，两款产品均搭载了第四代液冷技术，可实现风冷无法企及的性能密度。
