玻璃基板TGV电镀设备东威科技2025年净利增75%
4月28日,东威科技发布了2025年年度报告。报告期间,公司全年实现营业收入10.98亿元,同比大幅增长46.45%;归母净利润达到1.21亿元,同比增长74.58%。

东威科技深耕电镀技术20年,一直坚持高端电镀设备及其配套设备的自主研发与创新。其中,垂直连续电镀设备在中国的市场占有率在50%以上。

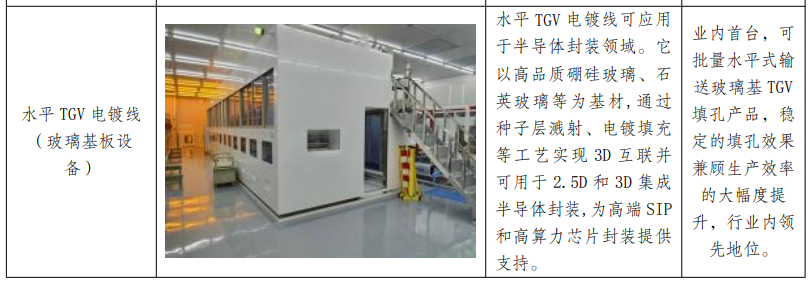

据艾邦此前报道,在玻璃基领域,东威科技玻璃基相关装备包括:板级TGV填孔电镀装备、玻璃基RDL图形电镀装备、PVD镀膜装备、4.5代(730mm*920mm)玻璃基Mini/Micro-LED显示面板电镀装备。东威正积极推进PVD真空设备在金属化构建方面的技术研发工作,现已取得技术突破;在核心电镀工艺段,东威科技依托深厚的电镀专业技术积累突破工艺技术瓶颈,现已推出水平电镀解决方案以及垂直式电镀解决方案。
东威科技TGV装备量产进展:
2023年启动TGV相关装备研发
2024年12月PVD研发装备出货
2025年1月首台TGV填孔电镀装备量产出货
2025年2月首台玻璃基RDL图形电镀装备量产出货
以上相关设备在客户端已实现批量生产,并完成设备验收。
报告期内,东威科技推出的玻璃基板相关设备可应用于半导体封装领域,为高端 SIP 和高算力芯片封装提供支持;PVD、TGV、RDL 设备已成功交付客户。目前,东威科技正聚焦技术迭代,全力研发更高纵横比的新一代 PVD 设备,以进一步满足对深孔金属化、薄膜均匀覆盖的严苛工艺需求。

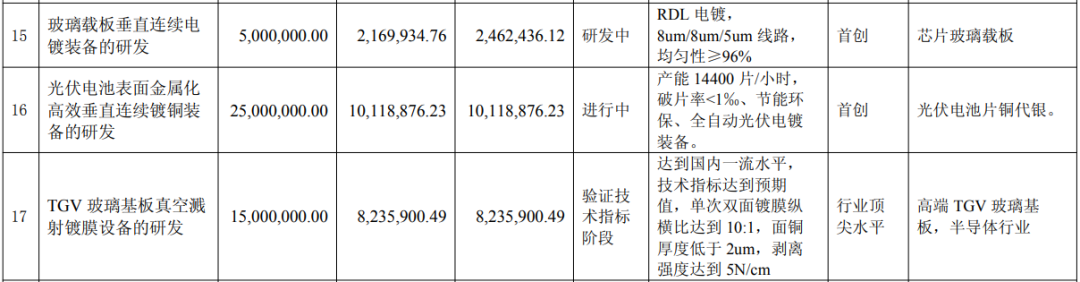

研发方面,东威科技积极投入多项新产品研发。报告期内,公司研发费用 10,006.51 万元,占报告期营业收入9.11%。在玻璃基板TGV领域东威科技的研发项目包括:
1)水平TGV电镀机,预计投资1500万元,推动公司水平电镀向高端玻璃基板行业发展,从而增加企业的利润。
2)玻璃载板垂直连续电镀装备,预计投资500万元,用于RDL电镀, 目标达到8um/8um/5um 线路,均匀性≥96%,应用于芯片玻璃载板。
3)TGV玻璃基板真空溅射镀膜设备,预计投资1500万元,目前处于验证技术指标阶段,目标达到达到国内一流水平, 技术指标达到预期值,单次双面镀膜纵横比达到 10:1,面铜厚度低于2um,剥离强度达到 5N/cm,应用于高端TGV玻璃基板,半导体行业。




来源:东威科技2025年年报,侵删
