史前工艺做电路板！泥土和柴火纯手搓PCB：全套教程已开源

近日，Feminist Hacking在博客上发布了一项开源项目，用天然黏土制作可工作的PCB印刷电路板，整套工艺借鉴了史前制陶技术，从采土、塑形到柴火烧制全程手工完成。

该项目源于团队对智能设备硬件中冲突矿物的反思，他们注意到陶瓷本身已是电容、压电元件和电阻等电子组件的重要材料，于是尝试用黏土替代传统PCB基材。

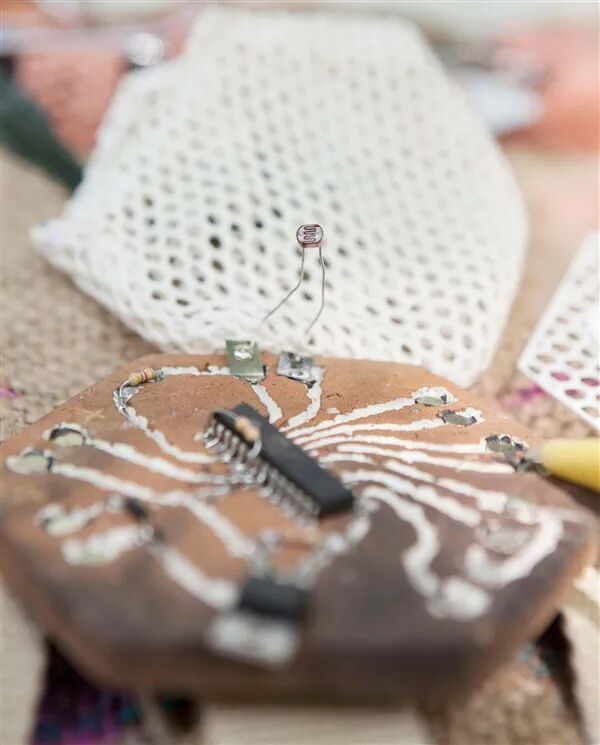

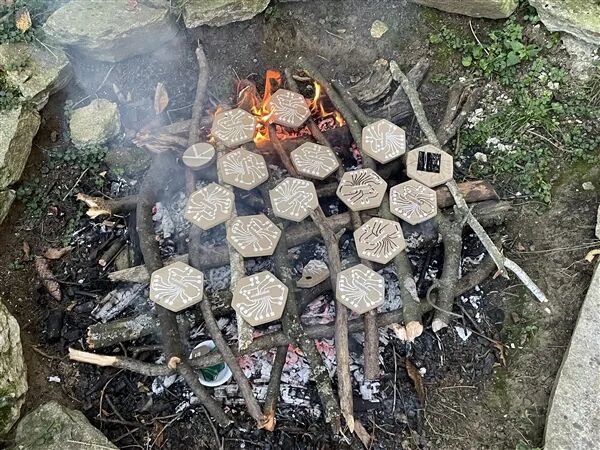

与商业瓷土和高温窑炉不同，团队向一位陶艺工匠学习了露天柴火烧制黏土的史前技法，经过两天实践掌握了从就地取土到烧制成型的流程。

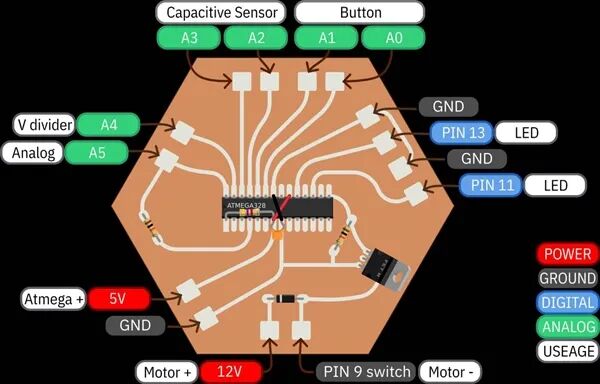

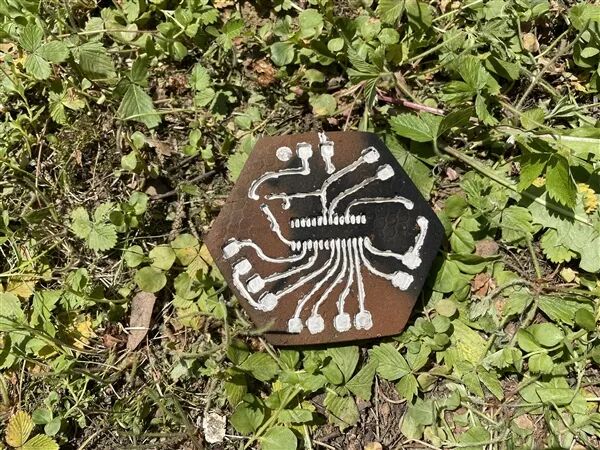

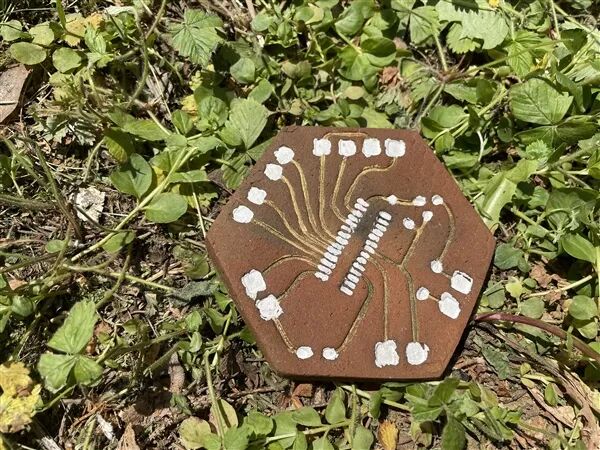

制作过程大致分为几个步骤：采集并调配天然黏土，去除气泡和杂质后压制成约10×10厘米的泥片；用3D打印的模具在泥片上压出电路走线凹槽，凹槽深度约1.5毫米；自然晾干一天后，用银基导电涂料手工填涂走线。

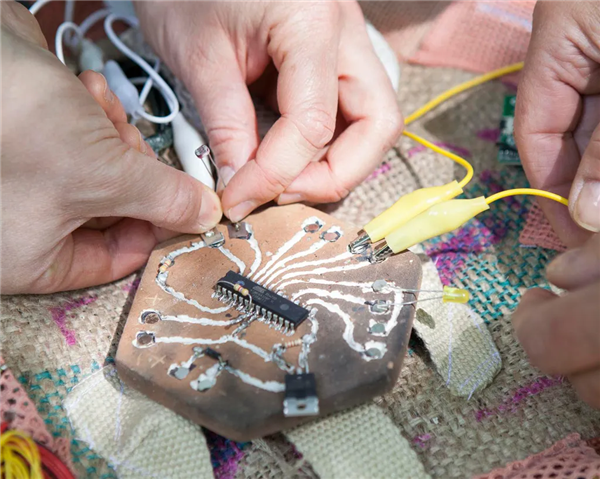

团队选用的银漆由德国公司生产，原料来自珠宝匠回收的废银粉，供应链可追溯，需要焊接的节点处额外加厚涂层。

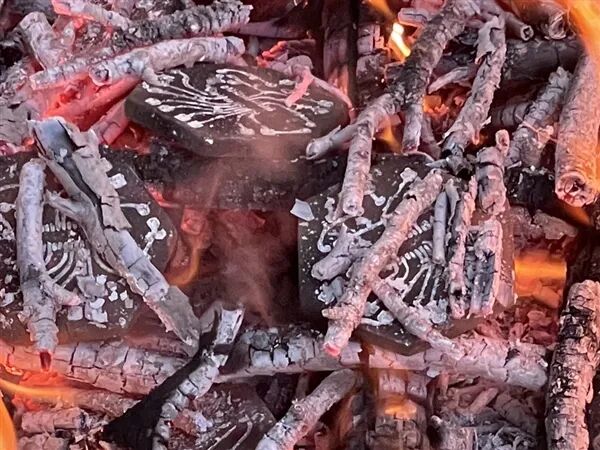

烧制环节是最大的技术挑战，黏土在烧制过程中会收缩约5%，团队经过多次试错才校准了模具尺寸和凹槽深度，确保成品走线精度满足焊接需求。

该项目已完全开源，博客提供了详细的制作指南和PDF文档，GitHub页面包含程序代码、焊接说明和3D打印文件。

https://github.com/FeministHardware/Making-PCBs-from-natural-clay
