Tektronix助力二维材料器件与芯片研究与创新

二维材料凭借其原子级厚度、无悬挂键的表面以及优异的电学和光电特性，正成为延续和超越摩尔定律的核心候选材料。其最新发展趋势主要体现在以下几个方面：

1）面向“More Moore”的极致尺寸微缩与新架构（CFET/MCT）：

在亚2纳米甚至1纳米节点，传统的硅基晶体管面临严重的短沟道效应和迁移率退化。二维半导体（如MoS2、WSe2等）由于即使在原子级厚度下仍能保持良好的静电控制和高迁移率，被视为理想的沟道材料。器件架构正向多通道晶体管（MCTs）、环栅（GAA）结构以及互补场效应晶体管（CFET）演进，以实现极致的器件缩放并提升驱动电流。

2）从单一器件向晶圆级超大规模集成电路（VLSI）演进：

二维材料正跨越“实验室验证”阶段，迈向晶圆级、系统级的芯片制造。目前的里程碑成果包括：基于5900个MoS2晶体管的RISC-V 32位微处理器，以及结合了硅基CMOS和2D器件的全功能二维NOR闪存芯片（集成度高达94.34%良率）。这标志着2D材料已经具备了构建复杂逻辑功能和存储阵列的能力。

3）单片三维异质集成（M3D/CMOS+X）：

由于2D材料层间仅通过微弱的范德华力结合，它们可以在较低温度下直接转移或生长在传统的硅基CMOS电路上（即“CMOS+X”），实现单片三维异质集成（M3D）。这种集成不仅不需要复杂的硅通孔（TSV），还能在同一芯片上垂直堆叠逻辑、存储、传感和射频模块，极大提升互连密度并降低功耗。

4）面向“Beyond Moore”的类脑计算与超高速存储：

二维材料在非冯·诺依曼架构（如存内计算、传感器内计算和神经形态计算）中展现出巨大潜力。例如，基于2D范德华结构的忆阻器和突触晶体管能模拟人脑的突触行为。同时，通过2D增强的热载流子注入机制（2D-HCI），最新的二维狄拉克石墨烯闪存芯片实现了400皮秒（ps）的超高速编程，打破了传统非易失性存储器的速度瓶颈。

5）传感领域：

气体、化学、生物传感及MEMS/NEMS器件，高比表面积提升传感灵敏度，精准的缺陷工程和表面功能化可实现选择性传感，优异力学特性可制作超薄膜，大幅提升压阻、光机传感的响应性能。

6）光电子与光子集成：

覆盖硅基技术难以企及的光谱范围，直接带隙实现高效光发射，石墨烯等材料可实现宽带光电探测与调制；可与硅光子、氮化硅波导集成，且部分材料可低温共形生长，推动光电集成回路与CMOS的共集成，有望打通电子与光子技术的融合，填补太赫兹光谱间隙。

产业化核心瓶颈：制造技术的多重挑战

二维材料尚未实现与硅基CMOS工艺的规模化集成，关键制造环节仍未达到工业生产标准，主要问题包括：

●


晶圆级制备缺陷：

虽已实现晶圆级沉积与生长，但材料中的缺陷、污染物不符合量产规范，高质量生长所需的高温也难以直接在晶圆上实现，键合与转移技术尚未成熟。

●


界面与接触控制难题：

二维材料的自钝化表面导致介电层沉积需特殊晶种处理，非理想界面限制器件性能；与金属的电接触仅部分满足工业规范，低欧姆接触方案仍待突破。

●


原子级工艺缺失：

刻蚀需原子级选择性，且不同二维材料的刻蚀化学、物理参数差异大，无通用解决方案；精准、高稳定性的“有效掺杂”及确定性的传统掺杂技术尚未实现。

关键的电学表征总结

要将二维材料器件推向工业化，对其性能进行全面、准确的电学表征是核心环节，主要包括以下几类关键测试：

1）直流电流-电压特性（DC I-V）表征：

a. 转移特性（I

_ds

-V

_gs

）：用于提取阈值电压（Vth）、亚阈值摆幅（SS）、开关比（Ion/Ioff）和漏致势垒降低（DIBL）效应。2D材料需要极低的Ioff（低至pA或fA级别）和极高的开关比（10

⁶

）。

b. 输出特性（I

_ds

-V

_ds

）：用于评估器件的电流饱和行为、速度饱和以及高电场下的自热效应（Self-Heating，SH），自热效应在高功率时会导致负微分电导（NDC）。

2）接触电阻（RC）与载流子迁移率（μ）的提取：

二维器件常受限于金属-半导体接触的肖特基势垒。通常利用传输线模型（TLM）或圆环传输线模型（CTLM）精确分离接触电阻与沟道电阻。迁移率则通常利用峰值跨导法或Y函数法进行提取。

3）电容-电压特性（C-V）表征：

用于测量栅极电容（C

_G

），以提取等效氧化物厚度（EOT）并评估介电层/2D沟道界面的界面陷阱密度（D

_it

），这对于解决器件关断特性的退化至关重要。

4）可靠性与低频噪声（Reliability & Noise）表征：

二维器件易受界面缺陷和环境分子的影响。关键表征包括偏置温度不稳定性（BTI）测试（监测长时间电应力下的$V_{TH}$漂移）、1/f闪烁噪声和随机电报噪声（RTN）测量，以评估载流子捕获/发射的时间常数及陷阱分布。

5）超高速脉冲与瞬态表征：

用于规避自热效应提取真实的饱和速度（vsat），以及测试新型超快二维存储器（如亚纳秒级闪存）的写入/擦除速度与波形捕捉。

Tektronix/Keithley产品的电学表征方法与特点

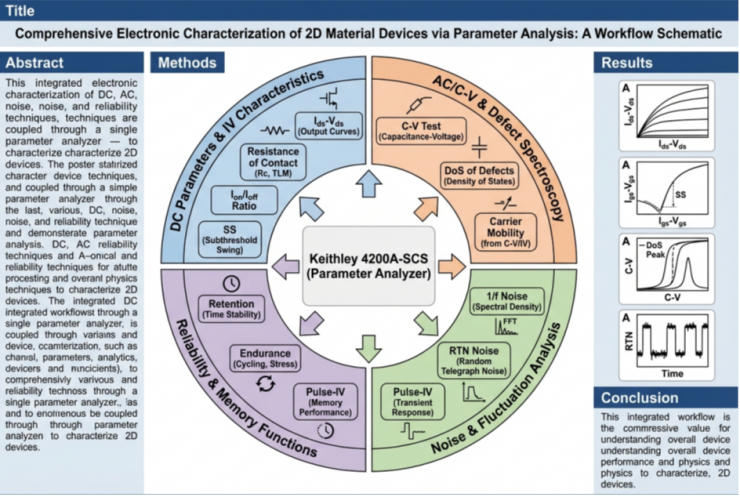

针对二维材料器件极小的电流、高电场敏感性以及丰富的陷阱动力学特征，结合Tektronix（泰克）及旗下的Keithley（吉时利）仪器，可提出以下系统的电学表征方案：

1）高精度DC I-V与接触电阻测试

a. 推荐方案：使用Keithley 4200A-SCS半导体参数分析仪，配备高分辨率源测量单元（SMU）及前置放大器。

b. 意义与特点：2D材料晶体管在关断状态下的电流可能低至fA（飞安）甚至aA（阿安）级别，需要极致的低电流测量能力以准确评估IOff及漏电情况。Keithley SMU提供四线制（Kelvin）测量能力，能够消除探针及引线电阻误差，这对于使用TLM/CTLM方法精确提取二维材料极低的接触电阻（R

_C

）具有不可替代的作用。

2）C-V与界面态D

_it

分析

a. 推荐方案：使用Keithley 4200A-SCS集成的多频C-V测量模块（CVU）。

b. 意义与特点：对于亚2纳米节点，需要极薄的高k介电层（EOT<1nm）。2D/介电层界面的缺陷会引起迟滞并降低迁移率。CVU模块支持极小电容（fF至pF级别）的精密测量，通过多频C-V曲线拟合，不仅能评估C

_G

和EOT，还能精确定量界面陷阱密度D

_it

，助力优化表面钝化和栅极介质沉积工艺。

3）规避自热效应的超快脉冲I-V测试

a. 推荐方案：配备Keithley 4225-PMU超快脉冲测量单元。

b. 意义与特点：二维材料由于通常放置在导热性差的衬底（如SiO2）上，在大电流下会产生严重的自热效应（Self-Heating），导致迁移率下降和出现假性饱和甚至负微分电导。PMU可以提供纳秒级的电压脉冲，能在热量积聚前完成电流测量（操作在热时间常数以下），从而提取2D FET真实的本征饱和速度（V

_sat

）。

4）器件可靠性与低频噪声（1/f Noise，RTN）表征

a. 推荐方案：Keithley 4200A配合BTI/可靠性测试套件。

b. 意义与特点：由于2D器件界面处于暴露状态或接触不理想，常常表现出巨大的迟滞和偏置温度不稳定性（BTI）。利用该系统的长时间高精度监测功能，可以捕获离散的电荷捕获/释放事件（随机电报噪声，RTN）以及提取长时间的Vth退化曲线。这不仅能用于评估器件的商用寿命，还被专门用于探究二维神经形态计算（如突触晶体管的权重更新机制）中的陷阱动力学。

5）亚纳秒级存储器超高速读写波形表征

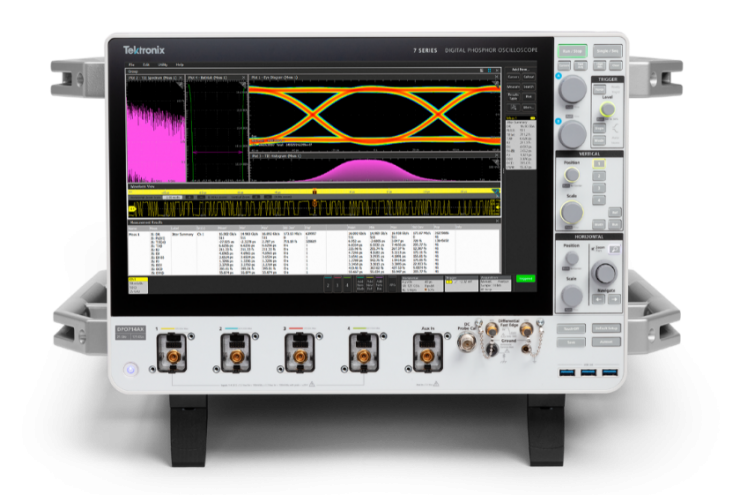

a. 推荐方案：Tektronix高带宽混合信号示波器MSO，结合AWG5204射频脉冲发生器。

b. 意义与特点：在最新的二维狄拉克超高速闪存研究中，其编程速度已突破至400ps，远超传统硅基闪存。为了捕获如此极端的亚纳秒写入/擦除瞬态过程，需要极高的模拟带宽和采样率。泰克高带宽示波器配合GSG高频射频探针，能真实还原短脉冲下载流子的注入瞬间波形，消除信号寄生振荡，是评估2D非易失性存储器（如2D-HCI机制）极限编程速度的核心工具。
