慧通测控跌落试验机如何守护手机、耳机可靠性，降低 30% 售后痛点

在


消费电子


迭代速度以月计的时代，轻薄化、一体化设计成为主流，但产品抗摔性始终是横亘在厂商与用户间的核心矛盾。据行业统计，

32% 的电子产品售后问题源于意外跌落与物理冲击

，其中 70% 的故障为屏幕碎裂、内部元器件焊点脱落、电池位移等隐性失效，不仅推高售后成本，更直接侵蚀品牌口碑。从口袋滑落的


手机


、不慎坠地的 TWS 耳机、桌面倾覆的平板，每一次意外都是对产品结构可靠性的终极考验，而跌落试验机正是电子企业破解这一痛点、将被动售后转为主动质量管控的核心工具。

一、试样准备：精准


模拟


真实工况，排除测试干扰

跌落测试的有效性，始于严谨的试样准备，核心是

还原产品真实使用状态、消除外部变量

，确保每一次跌落数据都能反映产品实际抗摔能力。

1. 样品预处理

•

  状态确认

  ：待测手机、耳机、平板需保持

  开机正常工作状态

  ，模拟用户日常使用场景；裸机测试为主，部分机型需附加保护壳、贴膜等配件，覆盖用户全场景使用习惯。



•

  信息建档

  ：详细记录样品型号、尺寸、重量、外观初始状态，对屏幕、边框、摄像头等关键部位拍照存档，便于后续损伤对比；同时标注内部核心


  元器件


  位置，如手机主板、耳机电池、平板屏幕排线等。



•

  环境预处理

  ：参照 GB/T 2423.8 标准，将样品置于

  23℃±2℃、50%±5%RH

  标准环境中放置 12 小时以上，消除温湿度差异对材料性能的影响；极端场景可增加高温（60℃）、低温（-20℃）预处理，模拟跨区域使用工况。


2. 设备与夹具适配

•

  设备校准

  ：测试前检查跌落试验机升降系统、释放机构、计数系统，用激光测距仪校准跌落高度，确保误差≤±0.5mm；清洁跌落面，保证平整度≤0.5mm/m，无碎屑、凸起影响冲击效果。



•

  夹具选择

  ：根据产品形态定制夹具 —— 手机、平板采用真空吸盘固定，确保吸附牢固且不损伤机身；小型 TWS 耳机使用专用微型夹具，避免夹持过紧导致外壳变形，或过松造成跌落姿态偏移。


二、参数设置：科学定义测试维度，覆盖全场景风险

跌落测试绝非简单 “摔产品”，

高度、角度、跌落面、次数

四大核心参数的精准设置，直接决定测试能否覆盖用户真实跌落风险，是电子行业抗摔检测的关键环节。

1. 跌落高度：匹配使用场景，分级设定标准

结合产品便携属性与用户日常掉落场景，电子行业形成标准化高度区间：

•

  手机

  ：主流测试高度为

  1.2 米（口袋高度）、1.5 米（桌面高度）

  ，高端机型增加 1.8 米极限测试，模拟高处滑落场景。



•

  TWS 耳机

  ：体积小、重量轻，测试高度设为

  0.5 米 - 1 米

  ，模拟从耳际、桌面、口袋掉落；充电盒附加 1.2 米测试，覆盖日常携带场景。



•

  平板

  ：尺寸较大、重心偏高，测试高度为

  0.8 米 - 1.2 米

  ，模拟手持滑落、桌面倾覆场景。


2. 跌落角度与姿态：全覆盖薄弱环节，无死角检测

单一角度测试无法暴露产品结构缺陷，电子行业采用

面、棱、角 + 多角度倾斜

组合测试：

•

  面跌落（6 面）

  ：正面（屏幕面）、背面、上下左右四个侧面，考核产品整体抗冲击性，其中手机屏幕面、平板显示面为核心测试面，冲击力可达 5000N 以上。



•

  棱跌落（12 棱）

  ：各面相交棱边，应力集中最明显，易导致边框开裂、屏幕脱胶，是折叠屏手机、平板的重点测试项。



•

  角跌落（8 角）

  ：四角为最薄弱部位，冲击能量集中，易造成边角凹陷、内部元器件移位，TWS 耳机因体积小巧，角跌落为必测项。



•

  倾斜角度

  ：增加 **30°、45°、60°** 斜角跌落，模拟非垂直掉落场景，更贴合实际使用中产品旋转、翻滚的触地状态。


3. 跌落面选择：还原真实地面，模拟多元场景

不同地面材质的硬度、弹性差异大，直接影响冲击强度，电子行业常用 4 类标准跌落面：

•

  水泥板 / 花岗岩板

  ：硬度最高、冲击最强，模拟户外地面、楼道，考核产品极限抗摔性，为手机、平板必测面。



•

  钢板

  ：刚性强、冲击力均匀，用于标准化对比测试，评估内部元器件抗冲击稳定性。



•

  瓷砖

  ：模拟家庭、办公地面，硬度介于水泥与木板之间，贴合日常室内跌落场景。



•

  木地板

  ：硬度较低、缓冲性强，模拟轻度跌落场景，用于产品基础可靠性验证。


4. 跌落次数与频率

•

  基础测试

  ：每个姿态、每个跌落面重复

  5-10 次

  ，确保数据可复现，排除偶然因素。



•

  强化测试

  ：针对核心薄弱部位（如手机屏幕、耳机铰链），增加至

  20-50 次

  ，模拟长期反复跌落的疲劳损伤。



•

  滚筒跌落

  ：TWS 耳机、小型配件采用滚筒跌落测试，转速

  10-20 转 / 分钟

  ，次数

  100-500 次

  ，模拟随机高频跌落。


三、检测数据解读：从外观到功能，精准定位失效点

跌落测试后需建立

外观 - 结构 - 功能 - 内部

四层评估体系，不仅判断 “是否损坏”，更要分析 “损坏原因、损伤程度”，为产品优化提供数据支撑。

1. 外观与结构检测

•

  宏观检查

  ：记录外壳裂纹、变形、凹陷、掉漆，屏幕碎裂、划痕、漏液，摄像头移位、按键松动等显性损伤。



•

  尺寸测量

  ：用卡尺测量边框形变、缝隙变化（如折叠屏手机铰链缝隙增大 0.15mm 即判定异常）。



•

  密封性验证

  ：防水机型需进行气密性测试，检测跌落是否导致防水胶圈失效。


2. 功能与性能测试

•

  基础功能

  ：开机、关机、触控、显示、通话、


  音频


  播放、充电、


  接口


  连接等，排查死机、重启、功能失灵问题。



•

  隐性性能

  ：用专业设备检测屏幕触控延迟、坐标漂移、音频杂音、电池内阻变化、主板


  信号


  稳定性，捕捉肉眼不可见的隐性失效。


3. 内部元器件分析

•

  拆机检测

  ：对异常样品拆机，检查主板焊点、排线连接、电池固定、元器件位移情况，70% 的跌落故障源于内部隐性损伤。



•

  数据整合

  ：结合跌落高度、姿态、冲击面与损伤结果，形成《跌落测试失效分析报告》，明确产品薄弱环节，如 “手机 1.2 米水泥板角跌落，导致屏幕排线焊点脱落”。


四、沃华慧通测控：定制化跌落解决方案，精准匹配电子行业需求

针对电子行业手机、耳机、平板的抗摔检测痛点，北京沃华慧通测控技术有限公司推出

全系列跌落试验机

，以


高精度


、全自动化、场景化适配，为企业提供从研发到量产的全流程质量管控方案。

1. 核心产品矩阵

1.1自动随机跌落试验机WH-6406

核心优势

：最大跌落高度 1.9 米，精度 ±0.5mm，支持面、棱、角全姿态测试；自动上料、自动释放、自动计数，单次跌落耗时＜10 秒，效率提升 60%。

适配场景

：手机、平板批量测试，花岗岩跌落面还原极限场景。

1.2全自动微跌落试验机

核心优势

：5 工位独立运行，可同时测试 5 台设备，每工位支持 6 面 4 角跌落；跌落高度 10-300mm 可调，测试频率 5-30 次 / 分，适配 TWS 耳机、小型电子配件微摔测试。

场景价值

：解决小型产品人工测试效率低、姿态难控制的问题，自动识别失败次数，数据 100% 准确。

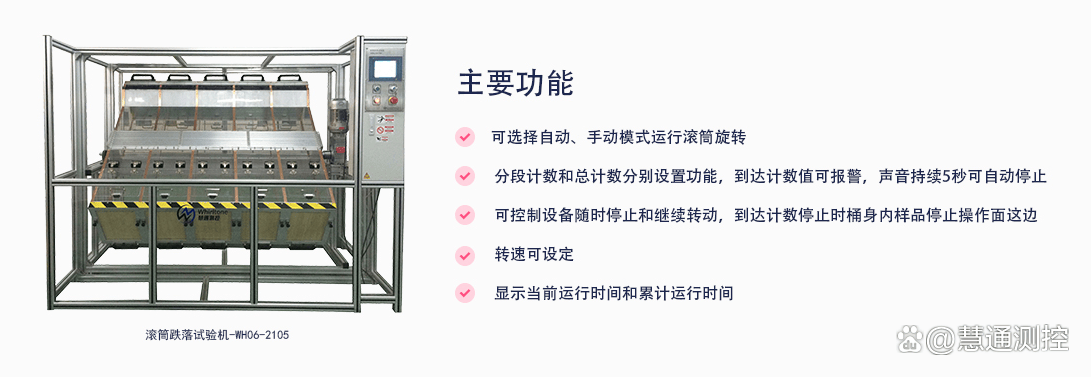

1.3滚筒跌落试验机

核心优势

：转速精准可调，内壁材质（ABS、不锈钢）可定制，配透明观察窗与安全保护装置；支持从耳机到平板全尺寸产品测试，符合 GB/T 2423.7 标准。

场景价值

：模拟产品随机翻滚跌落，高效验证长期使用可靠性，降低疲劳损伤漏检率。

2. 电子行业专属解决方案

•

  研发阶段

  ：提供

  多角度、多高度、多跌落面

  组合测试，配合高速相机、热像仪外接功能，实时捕捉跌落瞬态形变、温度变化，精准定位设计缺陷，缩短产品迭代周期 60%。



•

  量产阶段

  ：全自动机型支持

  批量连续测试

  ，无需人工干预，单台设备日测产能超 500 台，适配产线大规模质检需求；自动生成标准化测试报告，满足市场


  认证


  与溯源要求。



•

  定制化服务

  ：针对折叠屏手机、异形耳机等特殊产品，定制专用夹具与测试程序，实现折叠态、半开态、展开态多场景测试，覆盖行业前沿产品检测需求。


五、结语

在电子行业竞争白热化的当下，

抗摔性已成为产品核心竞争力

，而非附加属性。从试样准备的严谨规范，到参数设置的科学精准，再到数据解读的深度分析，跌落试验机是企业把控产品质量、降低售后率、守护品牌口碑的核心装备。北京沃华慧通测控以全场景适配、全自动化、高精度测试为核心，为手机、耳机、平板等电子产品提供一站式跌落测试解决方案，帮助企业将 “抗摔能力” 从被动售后转为主动设计，用实验室的精准测试，换市场端的零差评体验。对电子企业而言，选对跌落试验机，就是选对产品可靠性的 “第一道防线”。
