70V电机驱动，一颗芯片就够了？TMC9660：驱动、控制、电源我都包了！

70V


电机


驱动，一颗芯片就够了？

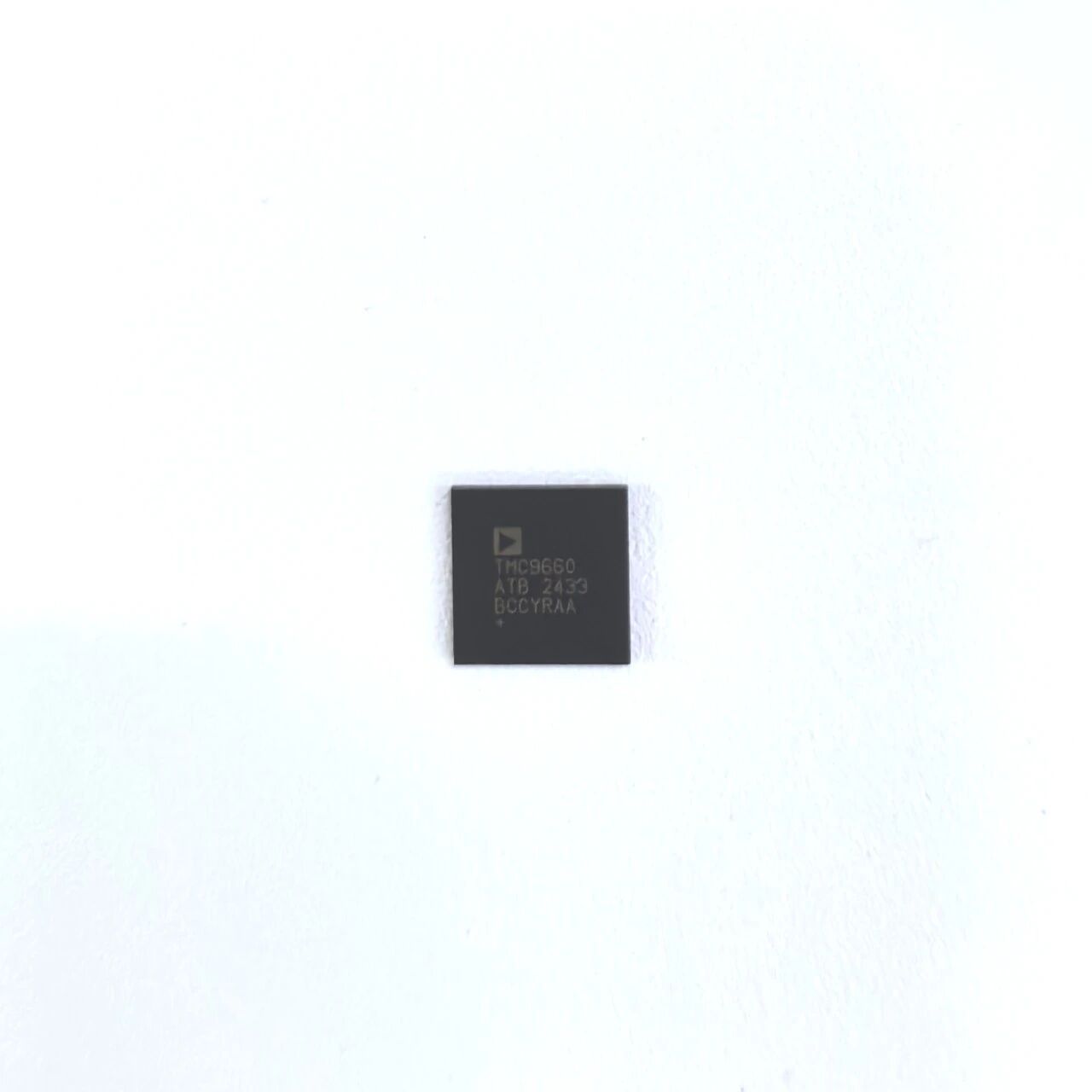

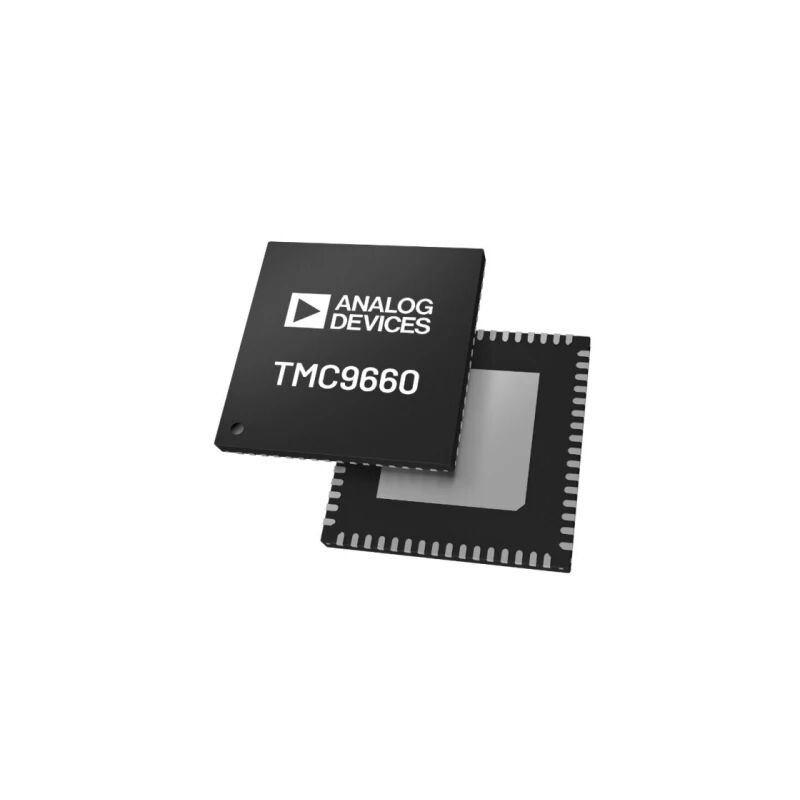

TMC9660ATB+T





驱动 控制


电源


我都包了

做电机驱动的


工程师


大概都有过这样的经历：方案选型时，左边一颗


栅极驱动


器，右边一颗运放做


电流采样


，中间一颗


MCU


跑FOC


算法


，背后还得挂上三五颗


电源芯片


伺候各路电压轨。BOM拉出来一长串，布局设计的时候对着板子叹气——空间又不够了。

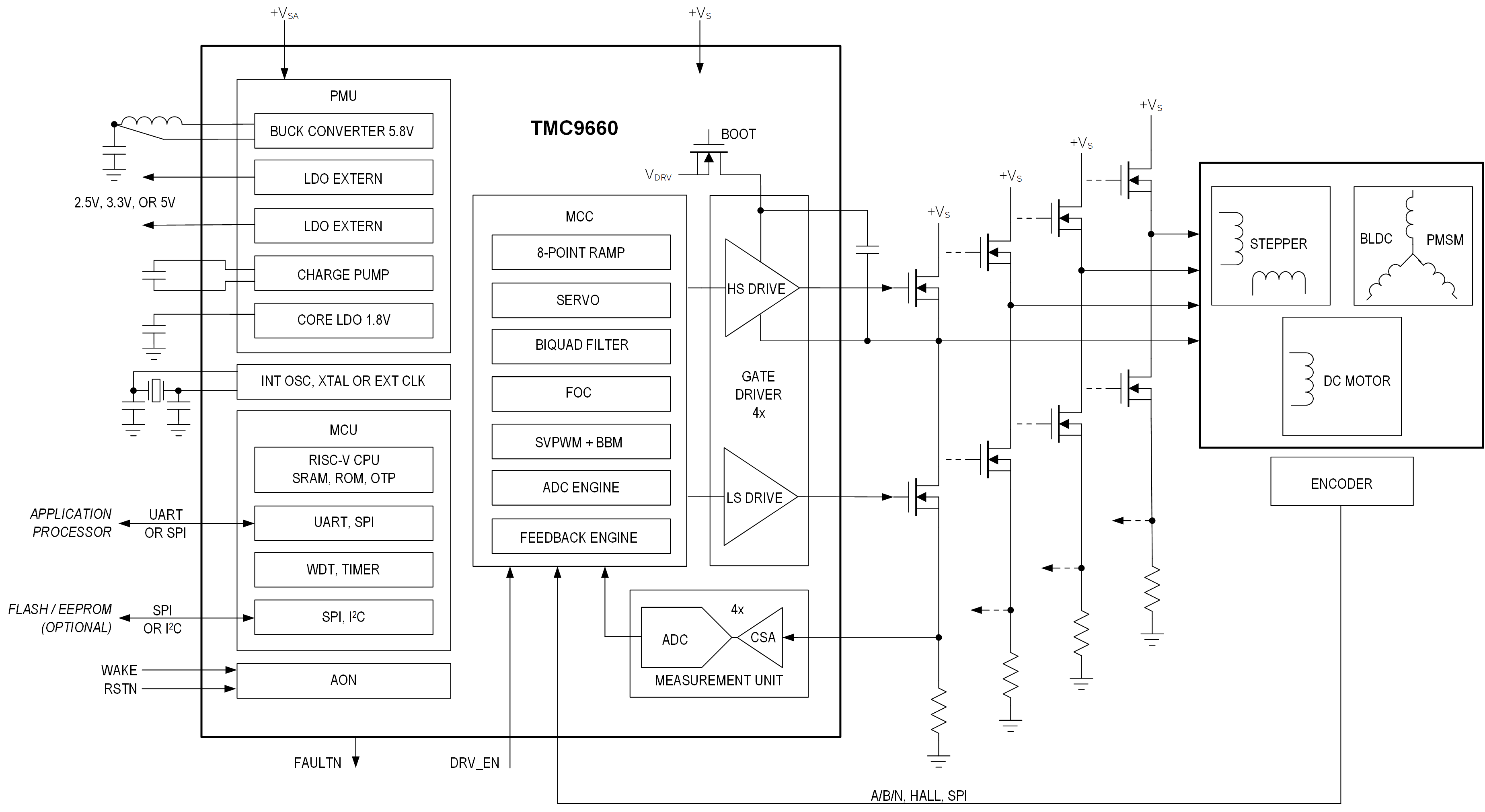

TMC9660走的是一条“能塞就塞”的路线。它把

70V耐压的栅极驱动器、硬件FOC运动


控制器


、


电流


采样链路、以及一套完整的


电源管理


单元

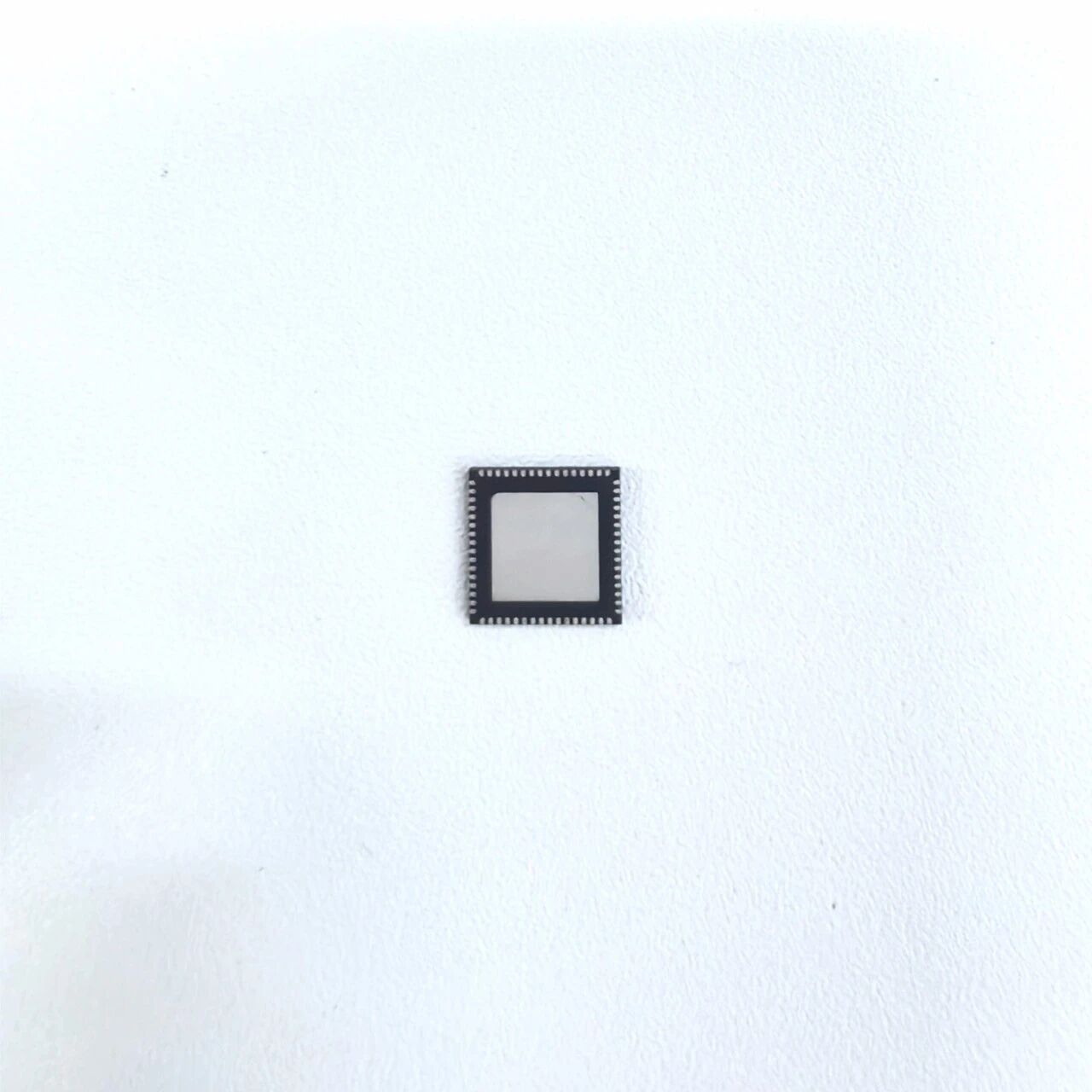

，统统塞进一颗9mm×9mm的TQFN封装里。

不是简单拼凑，是真的把原本需要多颗芯片协同才能完成的活，收拢到一颗芯片内部闭环处理。

01栅极驱动与运动控制 都在一颗芯片里“闭环”

TMC9660内部将功率驱动、运动控制内核和


信号


采样链路高度融合，省去了多芯片级联的中间延迟和板级干扰。

首先是

栅极驱动部分

。内置的三相智能栅极


驱动器


支持可调强度输出，能够直接驱动中低压


MOSFET


。得益于集成的倍压器与涓流


电荷泵


，该驱动器即使在极端占空比下也能维持高边管的稳定导通。

具体驱动和电源参数如下：

其次是

运动控制内核

。与纯软件算法不同，TMC9660内部配置了硬件级的磁场定向控制（FOC）单元。电流环、位置环、速度环及扭矩环均在专用硬件中闭环，PWM引擎运行在较高的


时钟


频率下，确保了宽范围的载波调制能力。

核心控制与运算参数如下：

最后是

反馈与采样链路

。芯片对电机位置反馈和电流采样的支持非常完备。位置


接口


覆盖了常用的数字增量式和绝对值方案，电流采样则通过内部集成的可


编程




放大器


直接处理底部分流


电阻


信号，减少了外部运放带来的温漂和噪声


耦合


问题。

这种将


模拟


前端、数字运算和功率驱动高度集成的做法，有效压缩了控制环路延迟，使得整个驱动系统在面对负载突变时能够表现出更紧凑的跟随特性。

02给两种开发习惯都留了路

TMC9660内置了一颗

32位/40MHz的预编程微控制器

，它的角色不是替代主控，而是做

驱动层的“专职管家”

。

工程师可以通过SPI或


UART


，用两种方式访问这颗芯片：

低级直接


寄存器


访问

：适合对控制细节有深度定制需求的


开发者


，所有外设寄存器直接可见，像操作一颗传统运动控制


ASIC


一样精细调节每一环参数。

高级参数模式

：面向希望快速部署的场景。主控只需要下发目标位置、速度、扭矩等高层指令，TMC9660内部自动完成FOC运算、环路的闭环调节和PWM输出，把实时性负担从主控肩上卸下来。

初始配置还支持写入

一次性可编程存储器（OTP）

，量产时不用再让主控每次上电都做全套初始化。另外，参数表也可以外挂在SPI Flash或


I2C


EEP


ROM


里，切换不同电机或不同工况时，直接调用预设档位即可。

03电源管理也“包圆”了

通常电机驱动板上的电源树也是一大设计量：驱动部分要


高压


，控制部分要稳定低压，编码器、传感器可能还需要单独供电。

TMC9660内部集成了一套完整的电源管理单元（PMU）：

一路

5.8V/600mA


降压转换器

两路可配置


LDO


（2.5V/3.3V/5V可选），每路

150mA

能力

内部


振荡器


+锁相环（PLL），可选外部晶体或时钟输入

自带独立内部振荡器的


看门狗

低功耗休眠模式，支持

唤醒按钮和


定时器

换句话说，这颗芯片不仅驱动电机，还能顺便给板子上的

外部控制器、传感器、编码器芯片供电

。对于空间极敏感的应用——比如电动工具手柄、


机器人


关节模组——这种集成度意味着板级面积和BOM数量都能肉眼可见地往下压。

04一颗平台化芯片 适配的不止一种电机

虽然TMC9660的硬件FOC天然指向PMSM/


BLDC


电机的高性能控制，但它支持的电机类型其实要宽得多：

三相永磁同步电机（PMSM）/无刷直流（BLDC）电机

两相


步进电机

有刷直流电机

对于产品线里有多种电机形态的公司来说，一颗芯片、一套开发环境就能覆盖从高动态伺服轴到简单调速轴的各类需求，这本身就是一种选型上的“收敛”。

应用领域上，官方给出的方向包括：机器人关节与AGV驱动轮、电动工具与园艺设备、工业3D打印与桌面制造、蠕动泵、电动自行车/轻型电动车（LEV）等——基本都是在

有限空间内追求高功率密度和高控制精度

的场合。

05一些值得留意的细节参数

TMC9660的规格表里还有几组数字，对于实际设计选型可能比较有参考价值：

热阻数据说明散热路径设计上，芯片底部焊盘与


PCB


铜皮的连接效率比较关键——这是高集成度芯片的标准设计思路，Layout时注意过孔和铺铜即可。

总结

TMC9660的思路很清晰：

不追求在主控里塞更强的算力，而是把算力、驱动、采样和电源做成一个高度内聚的“黑盒”

，让主控只需要告诉它“去哪儿、多快、多大力”，剩下的实时闭环全在芯片内部硬件化完成。

对于正在做电机驱动选型、或是希望压缩BOM与PCB面积的工程师来说，这颗70V智能栅极驱动器，值得放进候选清单里仔细评估。

如果您对TMC9660的技术细节、参考设计或选型适配有任何疑问，欢迎联系

卓联微

，我们的工程师团队可以为您提供进一步的支持与样片申请协助。
