不止是射频头 ：一块无线模块的“五脏六腑”

前两期内容，我们聊了


无线通信


的“隐形骨架”OSI模型，也


拆解


了WiMi-net的五层网络架构。

有读者后台问我：“你说的这些协议栈、自动路由、远程升级……听起来很厉害，但到底靠什么跑起来的？”这个问题问到了根上。就像一个武林高手，武功秘籍再厉害，没有强健的体魄也施展不出来。

无线模块也一样。

协议栈是“灵魂”，硬件就是“身体”。

今天，我们就拆开一块无线模块，看看它的“五脏六腑”到底长什么样。

一、很便宜的模块，长什么样？

市面上很便宜的无线模块，拆开一看，往往只有一样东西：

一颗


射频


芯片。

这种模块就像一台只有发动机的汽车，能跑，但没有方向盘、没有刹车、没有座椅。它只能做一件事：把收到的


信号


发出去。业内叫“透传”。

这种模块没有


处理器


、没有存储器、没有复位电路。

❌️


你想让它组网？


做不到。

❌️


想远程升级？


做不到。

❌️


设备死机了？


只能去现场拔电。



能用，但不好用。

二、好一点的模块，多了什么？

再往上一个档次，模块里会多一颗处理器，通常是8051或低端


ARM


。这时候，模块有了“大脑”，能做简单的判断和处理。但问题出在

存储

上。

这类模块往往只配了一颗

8kb的E2PROM

。

8kb是什么概念？大概能存500个汉字。

❌️存个路由表，就快满了。

❌️想存运行日志？没地方。

❌️想支持OTA升级？想都别想。

就像一个人，脑子挺好使，但记性太差。

三、WiMi-net模块，凭什么不一样？

WiMi-net的模块，拆开后你会发现：它不只是“多几颗芯片”，而是完整的一套系统。

1️⃣



一颗强壮的“大脑”

我们用的是32位ARM处理器，

352K内存+32K

运行空间。对比一下：传统方案的内存通常只有8–32K，

差了10倍以上

。

这意味着什么？

✅️能跑完整的网络协议栈，不是“简化版”

✅️能维护动态路由表，支持多级中继

✅️能同时处理多个节点的请求，不卡顿

2️⃣

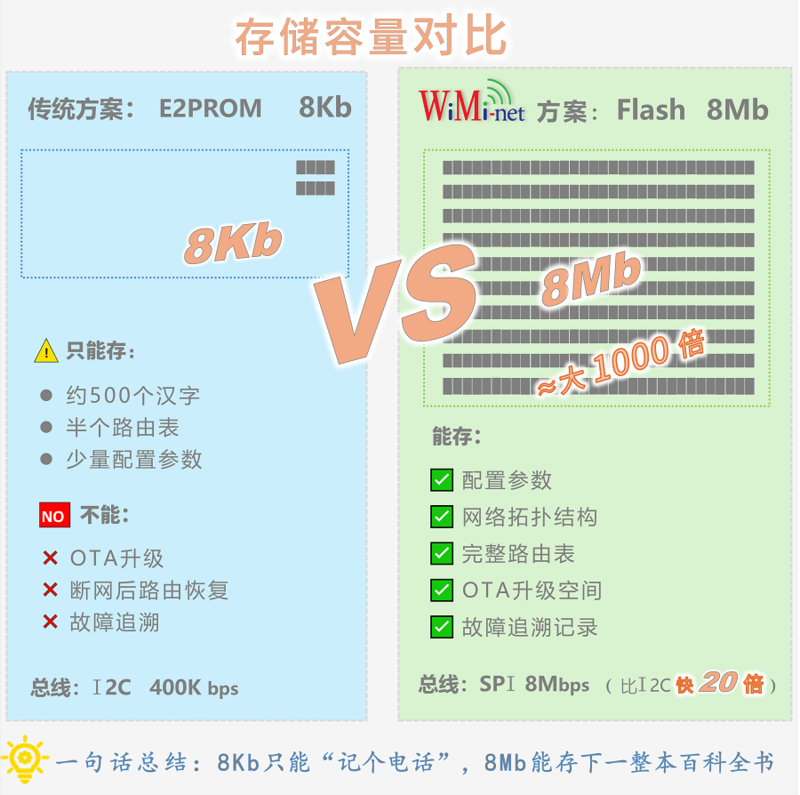

一块大容量的“记忆”

我们配了

8MbFlash

，而传统方案只有8kb。8Mbvs8kb，

差了1000倍

。

1000倍的差距，体现在哪里？

✅️能存下整个网络的拓扑结构

✅️断网后能快速恢复，不用重新组网

✅️故障时能追溯原因

✅️最重要的是

给OTA远程升级留足了空间

3️⃣



一道可靠的“保险”

工业现场，电磁干扰多、


电源


波动大。设备偶尔“死机”是常有的事。传统模块死机了怎么办？只能派人去现场拔电重启。

WiMi-net专门设计了一个

带电网闪落的复位电路

。

听起来很技术，但说白了就是一道“保险”：设备异常了，自己能恢复。不用人去现场，复位过程不影响其他设备

4️⃣



一条远程运维的“通道”

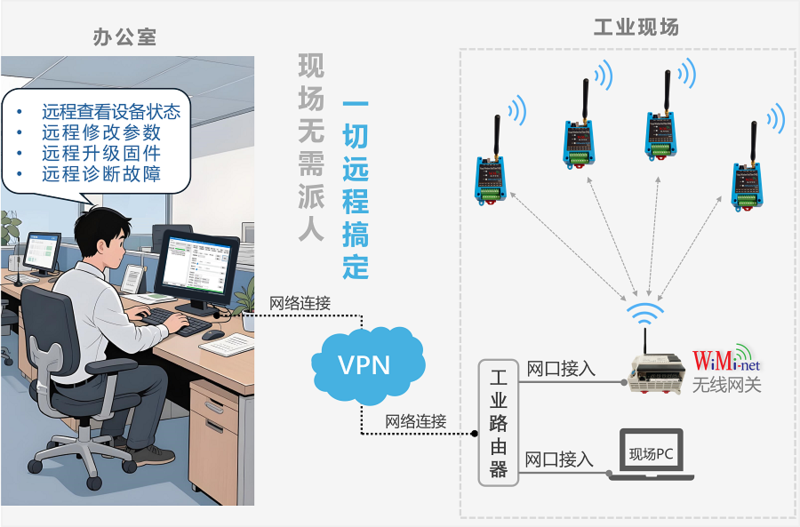

这是最容易被忽视，但实际最重要的部分。

WiMi-net把配置、诊断、OTA升级

都做成了原生功能。

什么意思？

✅️设备装好了，不用去现场改参数，远程就能配

✅️设备出问题了，不用去现场看，远程就能诊断

✅️设备要升级，不用拆下来寄回去，远程就能升级

这才是工业场景真正需要的。

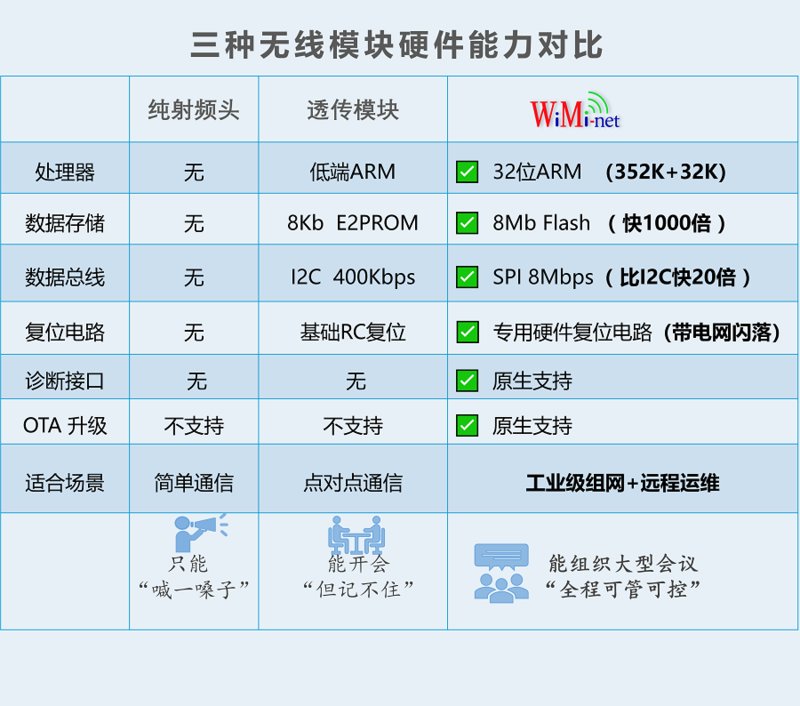

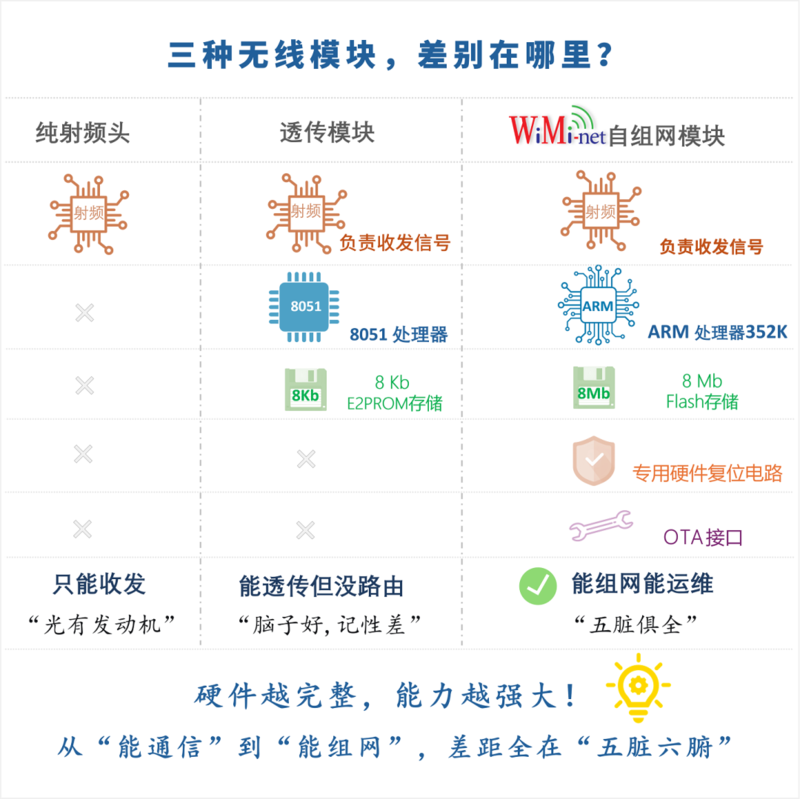

四、一张图看懂硬件差异

五、小结：硬件是身体，决定能走多远

射频芯片决定了“能不能


通信


”，但硬件平台决定了“能走多远”。

❌️没有处理器，就谈不上协议栈

❌️没有存储，就谈不上路由和日志

❌️没有可靠复位，就谈不上工业现场可用

❌️没有OTA，就谈不上远程运维

WiMi-net做的，不是“多塞几颗芯片”，

而是把硬件当成系统来设计

。

下一期，我们聊聊：

硬件有了，协议栈怎么让这个“身体”动起来？
