AIOsense低成本一站式传感器开源项目介绍

今天给


物联网


、


智能家居


爱好者分享一款实用开源方案：一站式


传感器


。它主打低成本、易上手、可升级的模块化设计，无需复杂贴片焊接，新手也能轻松组装，完美适配 Home Assistant、ESPHome 生态，可直接替代市售成品传感器，不管是智能家居搭建还是


DIY


物联网项目都超适配。

阅读原文可获取设计文件

01设计初衷

日常做智能家居、DIY 物联网项目时，总能碰到这些问题：市售成品传感器价格偏高、功能固定无法扩展;专业传感器焊接门槛高，新手难上手;不同模块零散搭配，接线调试繁琐。

基于这些痛点，核心目标就是做一款人人能做、好用不贵、灵活可升级的一站式传感器，降低物联网 DIY 的门槛，让新手也能快速做出专业的传感设备。

02功能 & 亮点

低成本高性价比

元器件


选型亲民，整体成本与性能都优于市面多数商用传感器方案。

组装零门槛

无需复杂 SMD 贴片焊接，纯手工即可完成组装，新手也能轻松复刻。

模块化可升级

采用模块化设计，后续


PCB


版本迭代无需更换全部配件，升级更省心。

生态无缝兼容

基于


ESP32


-C3 开发，原生支持 ESPHome，可直接接入 Home Assistant 等主流智能家居平台。

功能一站式集成

单板集成环境监测、人体感知、交互反馈等功能，告别多模块零散接线。

03硬件配置与功耗实测

主控芯片：ESP32-C3，自带 WiFi +


蓝牙


，适配物联网场景

功耗数据(实测)：

满载配置(


毫米波雷达


+


PI


R+BME280 + 光照)：待机约 0.45W/0.09A，峰值约 0.78W/0.15A

无毫米波配置：待机低至 0.11W/0.02A，峰值约 0.45W/0.09A

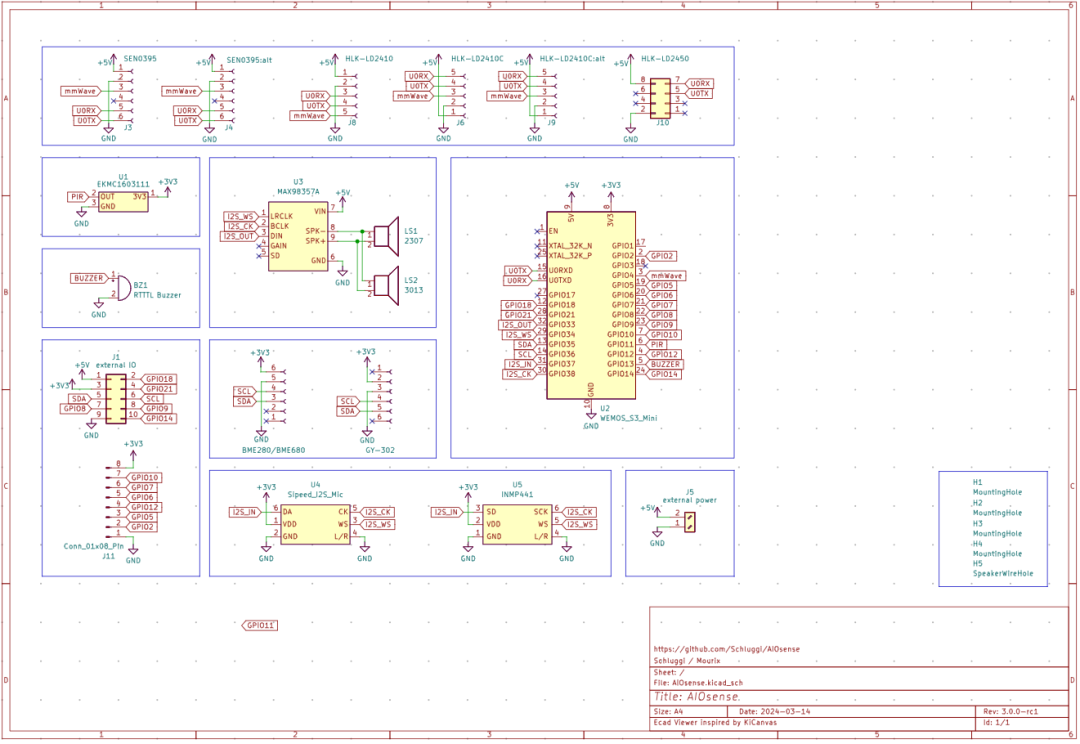

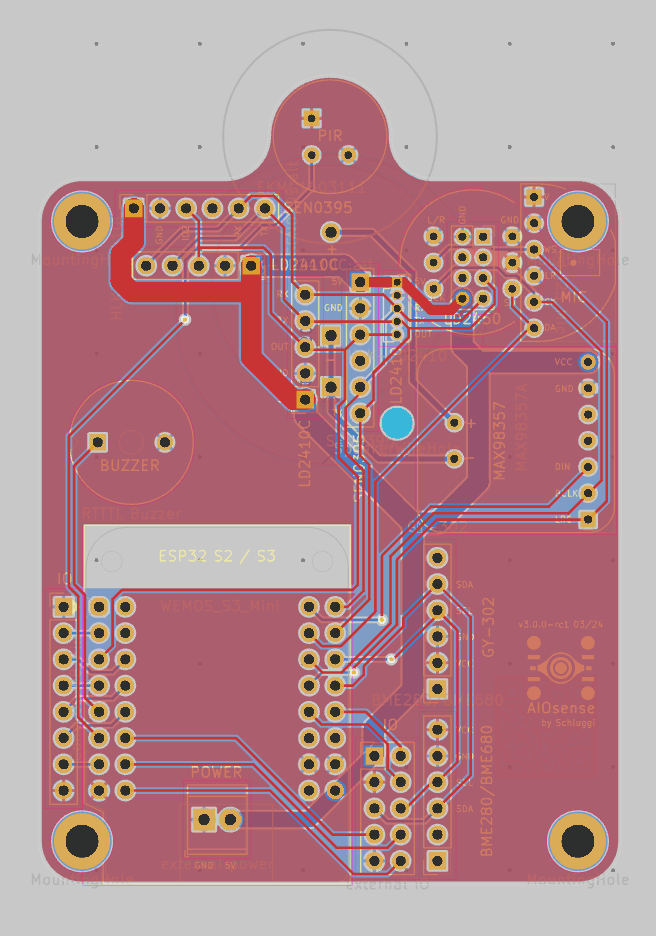

04原理图&PCB

不带外壳盖

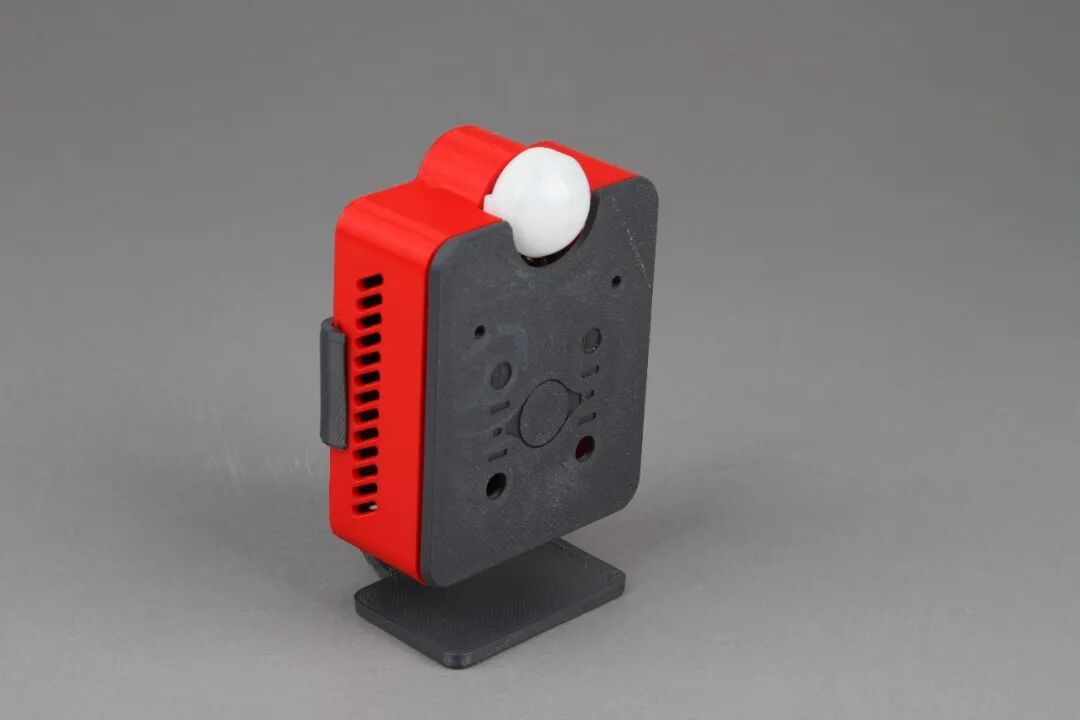

带外壳盖

阅读原文可获取设计文件

05

开源资料

想了解更多开源项目的小伙伴去


华秋


开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

开源地址：

eda


.cn/d-1362259820601671680

06

结语

看到这里是不是已经按捺不住动手的冲动啦?别犹豫!平台复刻完全不用费心找小众零件，核心器件都能轻松买到。

如果是你，你会用来做什么项目呢?欢迎在评论留言区分享你的脑洞，也可以蹲一波详细复刻教程~
