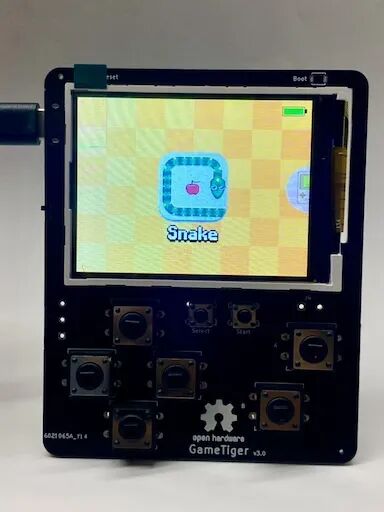

基于树莓派RP2040芯片的复古掌机开源项目介绍

给复古游戏迷与


DIY


爱好者分享一款开源作品--复古掌机。这款掌机基于


树莓派


RP2040 芯片开发，历经 3 代硬件迭代打磨，内置 6 款经典怀旧游戏。

阅读原文可获取设计文件

01设计初衷

作为同时痴迷复古游戏与


嵌入式开发


的爱好者，我一直想做一台完全开放、零门槛上手、兼具可玩性与学习性的复古掌机。市面上的成品掌机大多闭源，无法深入探究硬件与软件逻辑；零散的 DIY 方案又功能残缺、体验不佳。为此我启动了 Game


Ti


ger 项目，从零搭建完整开源硬件平台，让每一位爱好者都能轻松复刻、自由修改，把「玩复古游戏」和「学


嵌入式


开发」结合在一起。

02功能 & 亮点

RP2040 主控，开发门槛低

采用树莓派 RP2040 双核


MCU


，133MHz 主频 + 264KB S


RAM


+8MB 闪存，性能适配复古游戏，开发环境成熟。

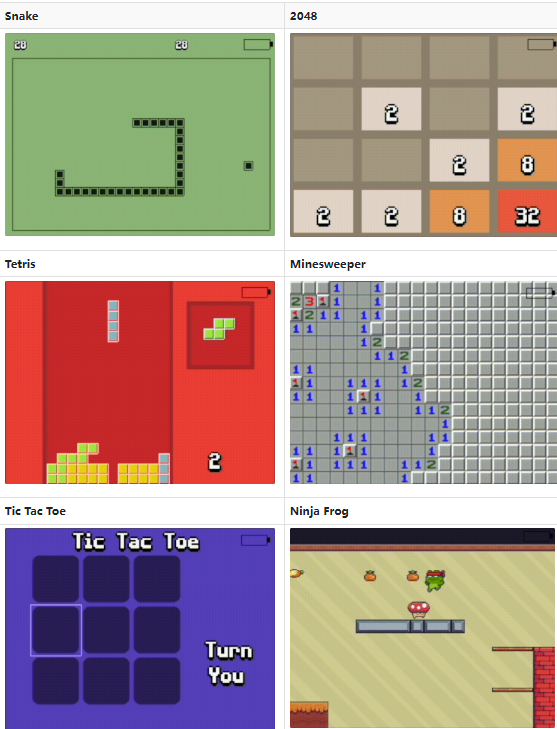

6 款经典游戏，到手即玩

预装贪吃蛇、2048、俄罗斯方块等怀旧游戏，优化后流畅运行，默认配置不超频也能实现高帧率。

全开源可扩展，玩法不设限

MIT 协议开源，支持自定义开发新游戏，还能适配 GameBoy 类


模拟


器，马里奥、银河战士等经典游戏都可尝试运行。

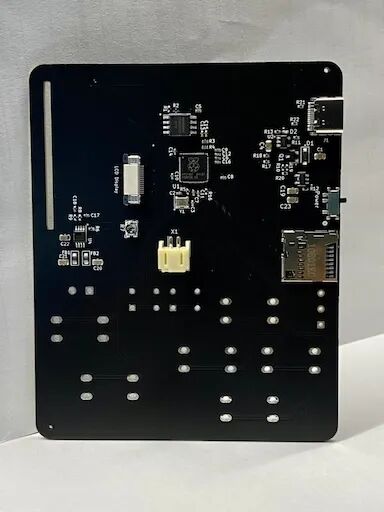

三代硬件迭代，量产级稳定设计

从亚克力原型机到全定制


PCB


，先后迭代 V1→V2→V3 版本，持续优化按键布局、


电路设计


与集成度，最终 V3 版达到量产级稳定性，把玩、学习都靠谱。

03硬件配置与功耗实测

主控芯片：树莓派 RP2040 双核 MCU

显示模块：微雪 LCD 显示屏，支持


DMA


显存流送

输入系统：轻触按键 + PCF8575 16 位 I/O 扩展芯片

供电方案：


锂电池


供电 + MCP73831 充电管理，支持 3.3V/5V 供电

附加功能：背光


LED


、完善


电池管理


、自动休眠

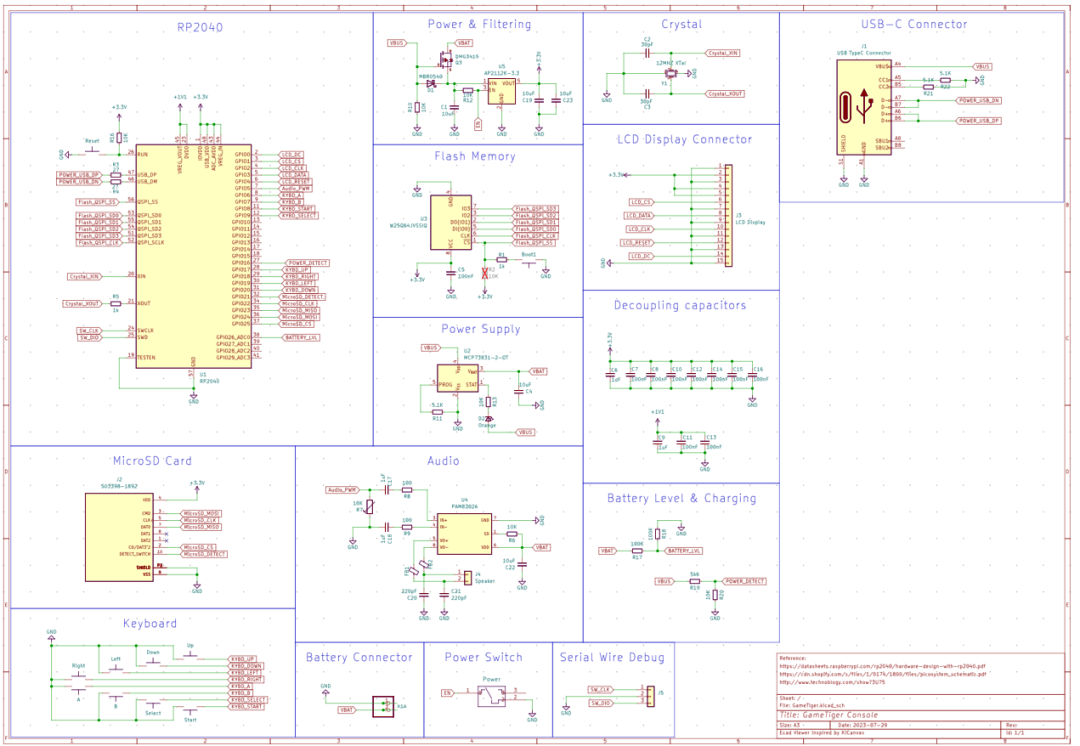

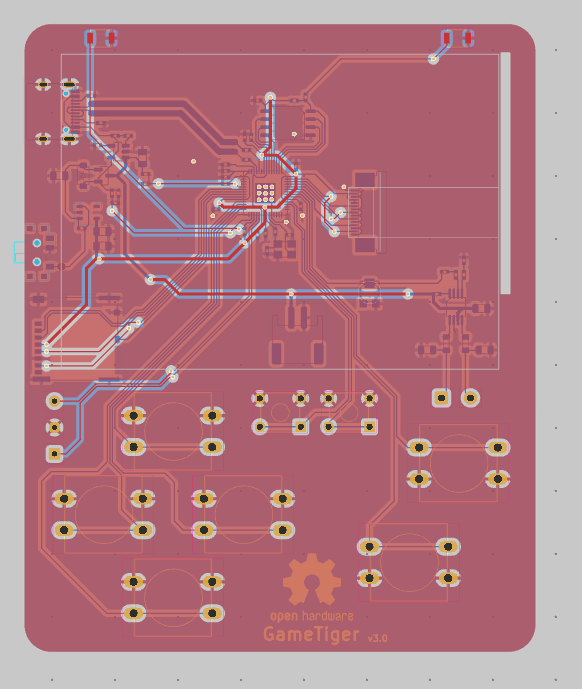

04原理图&PCB

阅读原文可获取设计文件

05开源资料

想了解更多开源项目的小伙伴去


华秋


开源硬件社区查看！欢迎大家来复刻，有商业诉求的，请联系项目的作者。

开源地址：

eda


.cn/d-1359821221419548672
