高性价比ECU测试验证方案：虹科PCAN-USB Pro FD助力打造更加灵活的 HiL 测试平台

随着


AD


AS（高级驾驶辅助系统）功能向更高级别演进，复杂的ECU对测试验证提出了严峻挑战。传统的硬件在环(HiL)测试系统往往伴随着高昂的采购成本和僵化的部署流程。本文将通过真实案例，剖析如何利用虹科PCAN-


USB


Pro FD


接口


，以标准化的硬件和灵活的软件方案，打破测试瓶颈，实现高性价比且具备前瞻性的雷达ECU验证。

客户类型：


德国某头部汽车供应商

应用场景：


雷达ECU硬件在环(HiL)测试

所用产品：


虹科PCAN-USB Pro FD

01

项目背景

某德国领先的汽车供应商需要高效并精准地完成新型雷达ECU的测试。作为自适应巡航控制（


AC


C）和紧急制动（NCC）等驾驶辅助系统的制造商，该企业必须满足


高安全性与可靠性


要求。因此，这些安全关键型系统需在开发初期阶段进行全面测试。同时，测试系统需要满足


高灵活性、高性价比


的要求，且

支持多个团队并行使用

。

点击「阅读原文」，了解产品详情

02

核心痛点：昂贵、僵化且低效的测试流程

传统的硬件在环（HiL）测试台采购与运行成本极高，且数量有限，


无法支持多个团队并行使用


。此外，由于其系统的封闭性与复杂性，


技术适配难度大


，


工程师


很难进行临时性的调整或引入新的测试思路。开发人员无法在开发早期达到所需的测试深度，这既影响了辅助系统的安全性验证，也


拖慢了整体的研发节奏


，严重影响驾驶辅助系统的上市速度。

03

虹科解决方案: 标准化硬件与可扩展软件

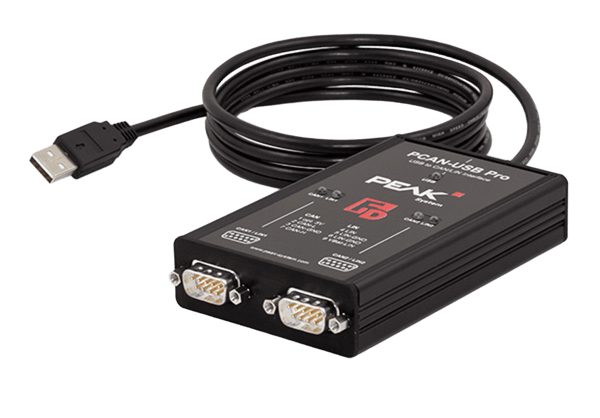

虹科 PCAN-USB Pro FD

为克服以上问题，该企业基于标准化硬件和灵活可扩展软件开发了一套全新的硬件在环系统。 该方案以


虹科PCAN-USB Pro FD接口卡


为核心——作为雷达ECU与测试PC之间的桥梁，通过USB将雷达ECU直接连接至测试PC。

“

测试原理

PC在Windows系统下运行专门开发的测试软件，


模拟


加速、制动、转向等典型驾驶操作以及自适应巡航


控制系统


的功能。相应的


信号


通过


CAN


FD总线传输至雷达ECU，同时由DBC解析器确保信号解读的准确性。

点击查看系统架构图

“

开发与集成

开发人员借助免费的 PCAN-B


asic


A


PI


在


Python

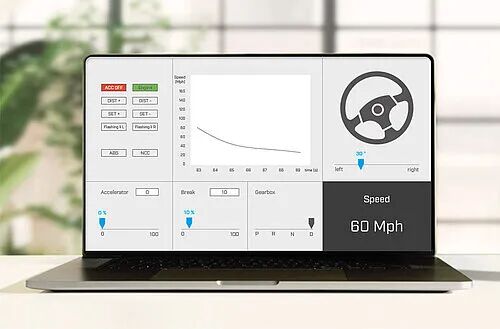

中实现自动化测试序列，图形界面可实时可视化显示结果并支持便捷操作。最终构建的


仿真


环境，能让开发人员在各种工况下精准测试雷达ECU的性能，且相比传统HiL系统，


成本显著降低、灵活性大幅提升


。

“

应用价值

高性价比：

采用标准化硬件替代了昂贵的传统HiL专用系统，大幅降低了单点测试成本

灵活高效：

测试环境变得极其灵活，能够快速适配新场景与自动化流程，支持多团队并行开发，显著缩短了开发周期

高可靠性：

得益于接口卡的


光耦


隔离与坚固设计，即使在长时间、高强度的测试运行下，依然保证了


通信


的稳定可靠

即插即用：

简洁的USB连接支持即插即用，无需复杂安装即可在不同工位间移动使用

04

产品核心优势

01

兼具灵活性与稳定性

简洁的USB连接，无需复杂安装即可实现


即插即用


。支持CAN CC、CAN FD（目前已推出CAN XL适配版本），可同时连接2个CAN FD总线和2个LIN总线，满足当前及未来车型的需求。

02

高稳定性与抗干扰性：

在复杂的电磁环境中，每个CAN FD通道与USB及LIN通道间均具备


高达500V的光耦隔离



，

有效保护测试PC免受工业现场或移动测试中的浪涌冲击。

03

高精度


与坚固性：

时间戳分辨率高达1μs，能实现对报文收发的高精度分析，满足ADAS系统对实时性的严苛要求。坚固的铝制外壳确保了在实验室日常使用或现场作业中的高


机械


稳定性。

04

可灵活配置：

终端


电阻


和可选5V供电可通过焊接跳线灵活配置，


无需额外工具


即可适配特定的测试设置。此外，免费的PCAN-Basic API接口支持


无缝集成定制化测试软件


，充分满足测试流程的全面自动化需求。

案例小结

通过构建以


虹科 PCAN-USB Pro FD


接口为核心的软硬件一体化解决方案，该客户硬件在环（HiL） 系统的测试效率显著提升。该方案帮助客户降低成本的同时，大幅提升了测试系统的灵活性，进而显著缩短了开发周期。该方案被证实具备


可扩展性、可靠性和前瞻性


，如今已成为


自动驾驶


辅助系统（ADAS) 验证工作中不可或缺的一部分。
