新品 | Unit NFC 高性能NFC单元 Atom-Matrix v1.1 迷你物联网主控；Core2 v1.3 产品级物联

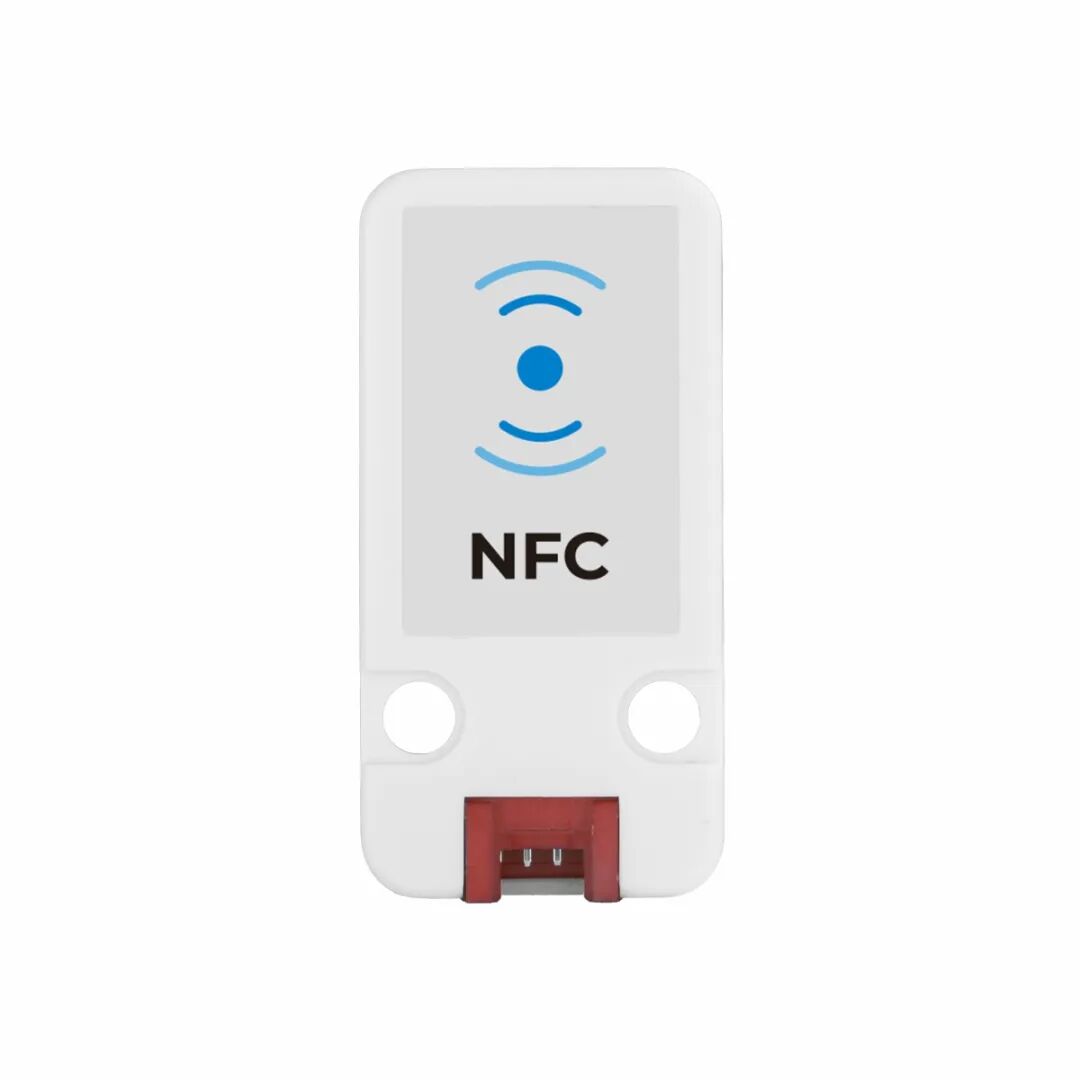

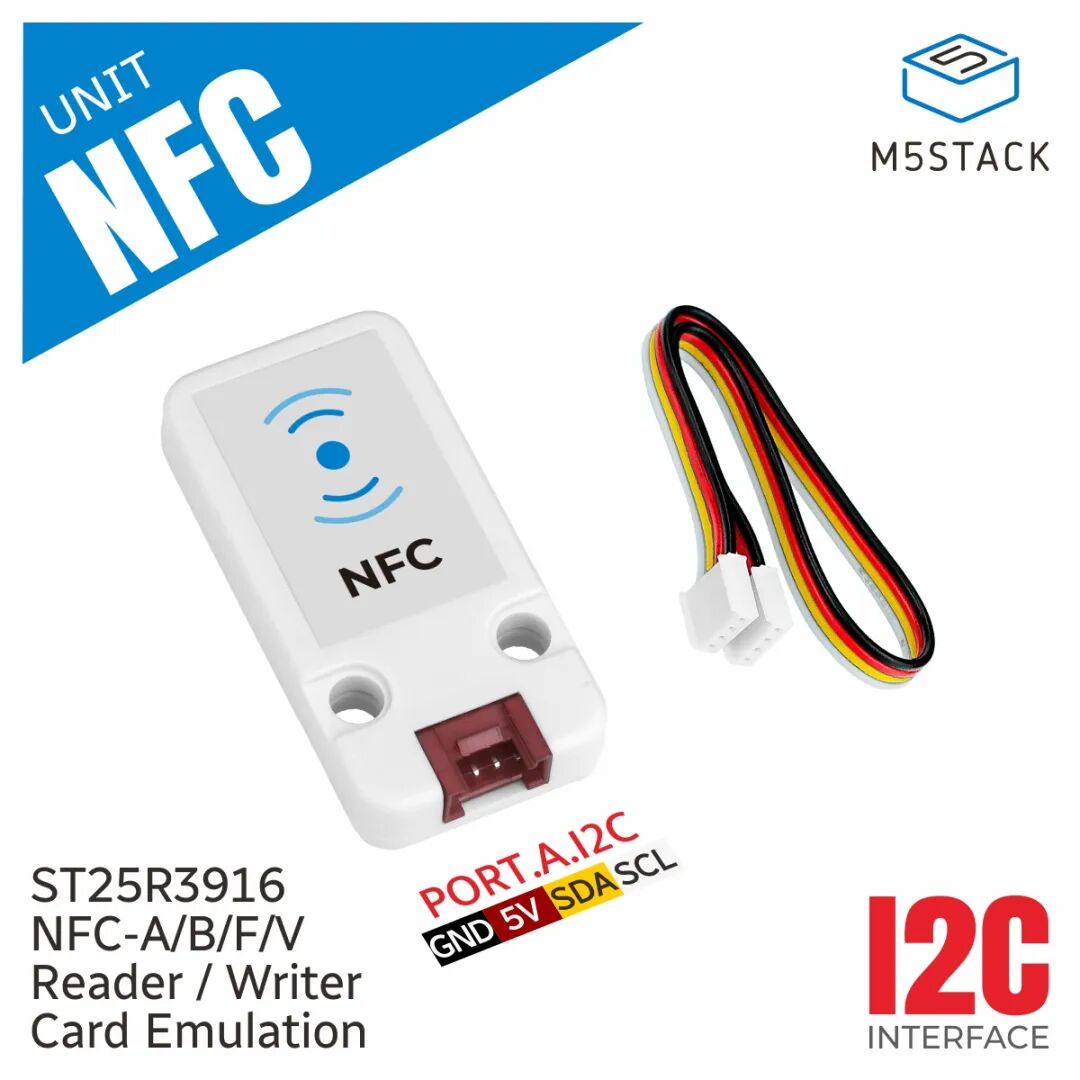

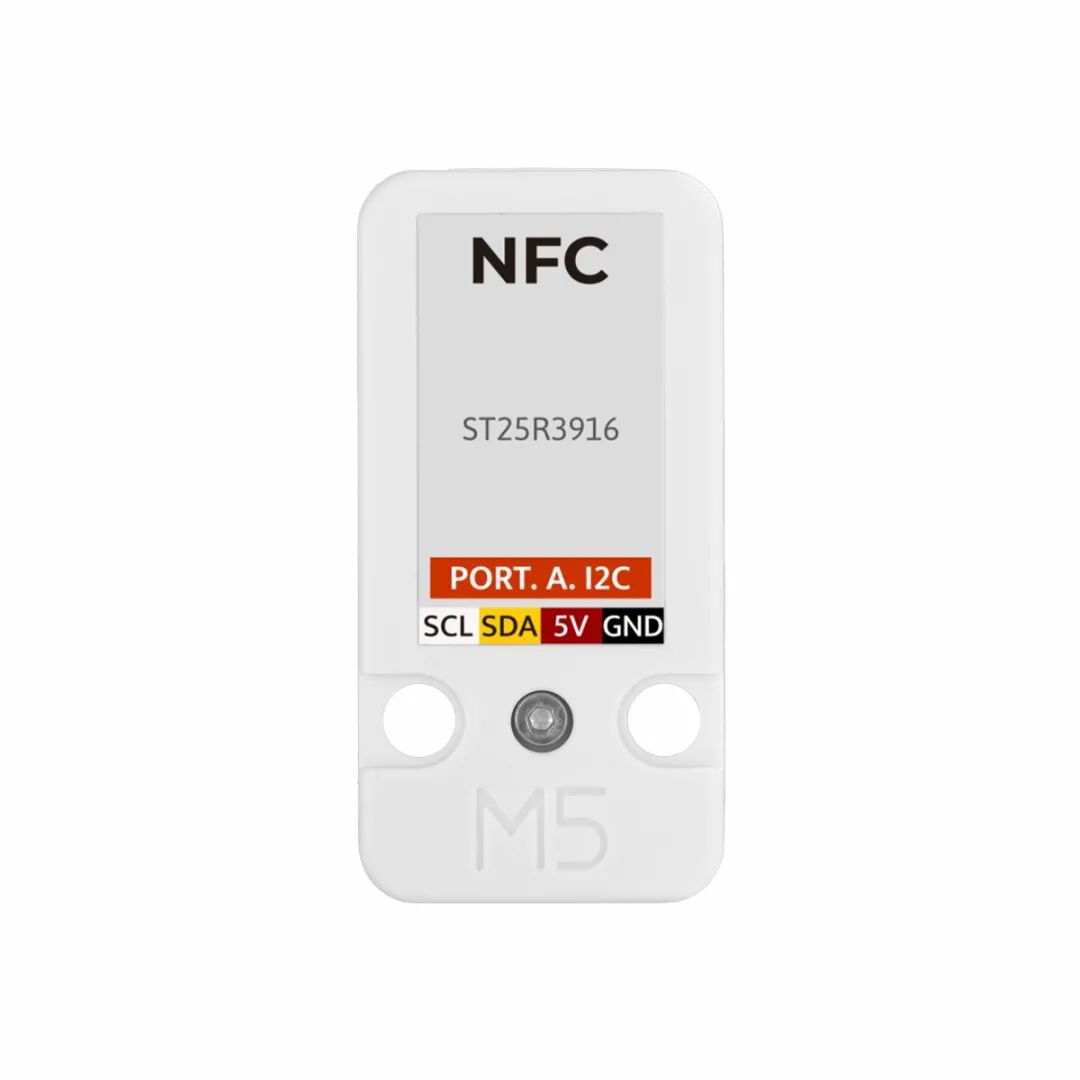

Unit


NFC

Unit NFC是一款基于 13.56MHz 频段的近场


通信


读写单元。

模块内置 ST25R3916 高性能 NFC 前端芯片，支持 ISO14443A、ISO14443B、FeliCa和 ISO15693 主流协议，可对各类 NFC/


RFID




标签


与卡片进行稳定读写和数据交互。

芯片支持读卡器模式、卡模拟模式及自定义协议，具备自动天线调谐、高灵敏接收与完备的协议处理能力。 该单元采用


I2C




接口


与主控设备通信，数据传输可靠稳定。

产品采用 LEGO 兼容孔设计，便于结构集成与螺丝固定安装，适用于门禁系统、身份


认证


、智能交通等各类近场通信与信息核验场景。

产品特性

13.56MHz 高频近场通信，搭载 ST25R3916 高性能芯片

支持ISO14443A、ISO14443B、FeliCa 和 ISO15693 协议

支持三种模式：读写器 / 卡模拟 / 自定义协议

I2C


通信接口


，LEGO 兼容孔设计

应用场景

门禁系统

身份识别

智能交通

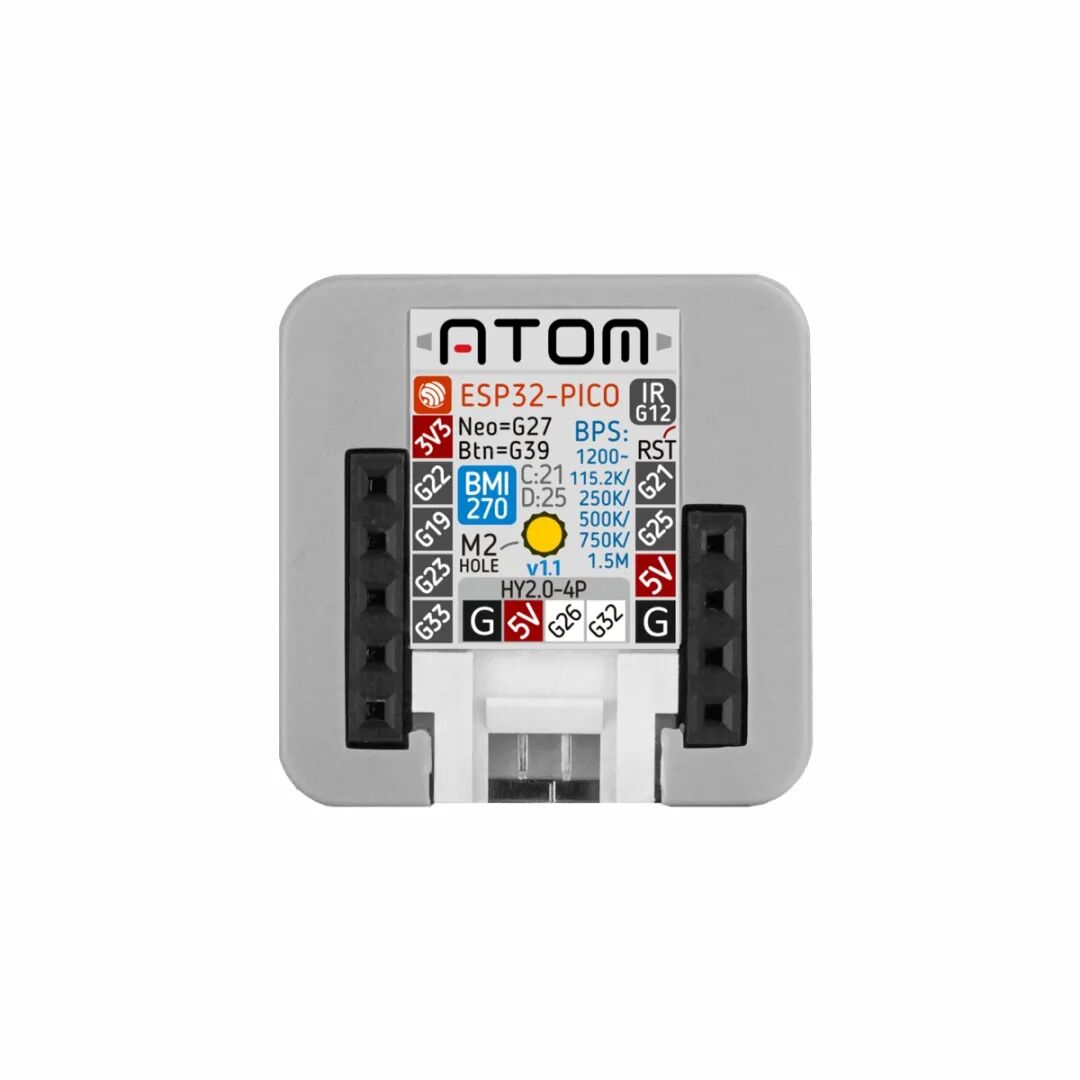

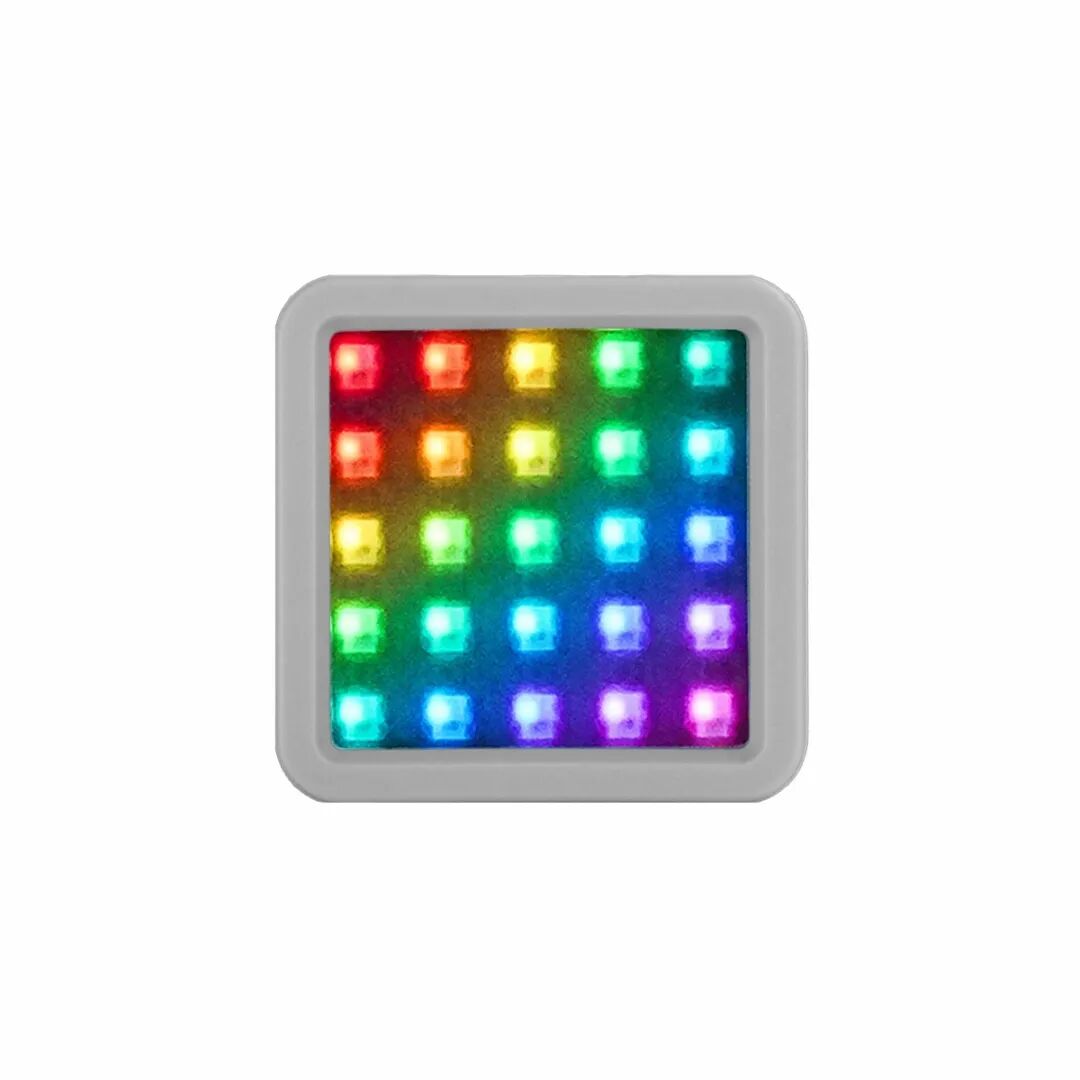

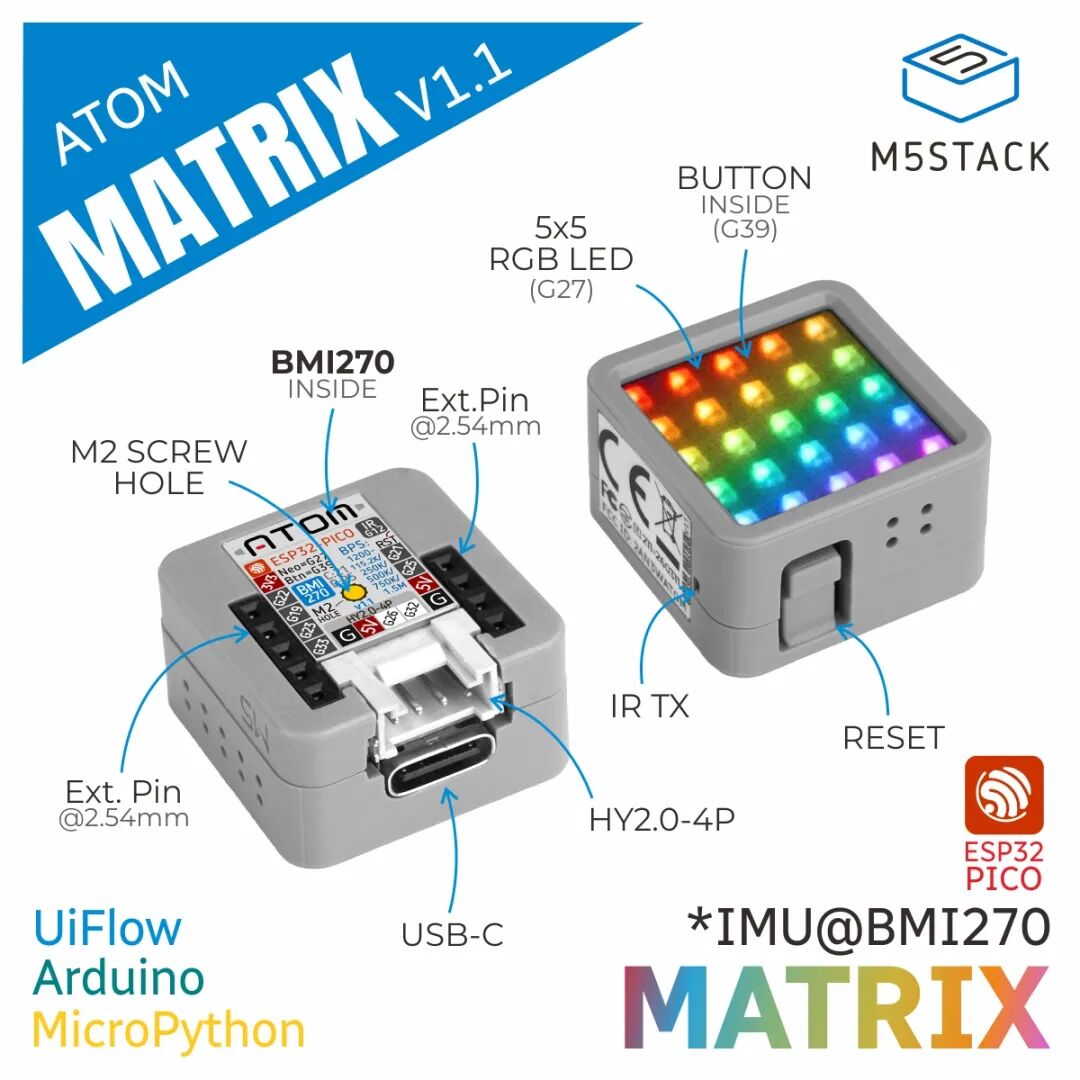

Atom-Matrix v1.1

Atom-Matrix v1.1 是 Atom-Matrix 的迭代升级版本，该产品将前代搭载的 MPU6886 替换为 BMI270 六轴 IMU 姿态


传感器


，有效提升姿态检测精度与响应速度，更适配运动捕捉、姿态控制等


高精度


应用场景。

产品特性

基于


ESP32


开发，机身小巧

内置 3 轴


陀螺仪


和 3 轴


加速计


(I2C


Ad


dress:0x68)

可


编程


按键，RGB


LED


点阵屏

红外


发射功能，可扩展的引脚与接口

主控采用 ESP32-


PI


CO-D4 方案，集成


Wi-Fi


通信功能，板载 4 MB SPI 闪存；同时配备红外发射管与 5×5 RGB LED 矩阵屏，LED 矩阵下方设有一颗可编程按键，支持自定义触发逻辑，可便捷实现红外遥控、可视化交互与指令触发等功能。

本产品适用于需要高精度姿态检测、红外遥控及可视化交互反馈的


嵌入式开发


与原型设计场景。

应用场景

体感遥控器

运动捕捉 / 姿态分析

智能家居


中控节点

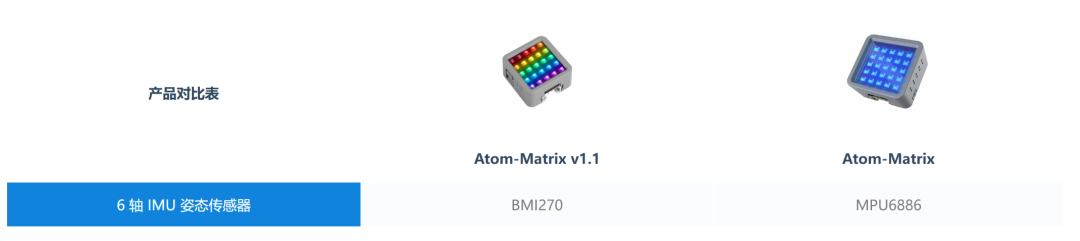

产品对比

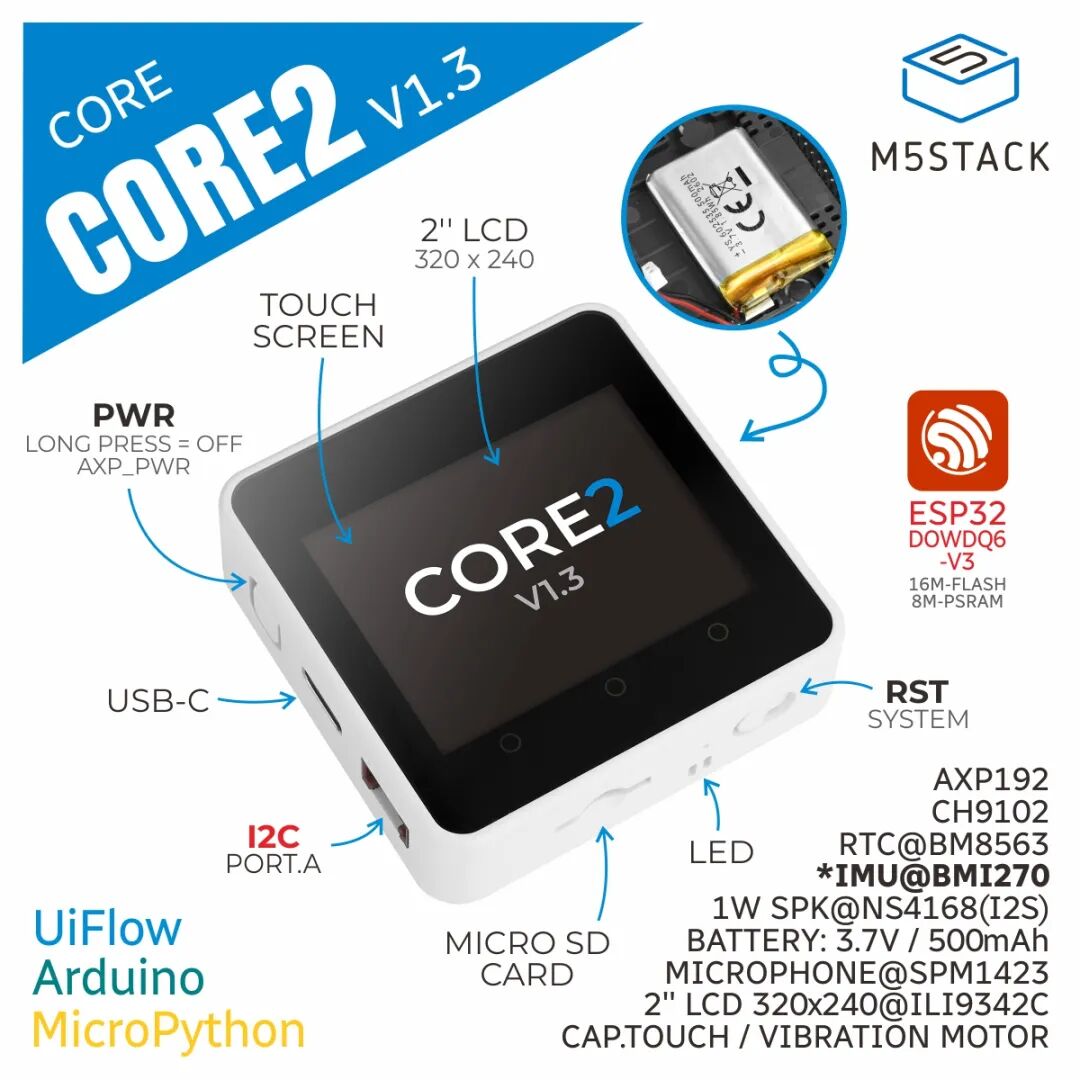

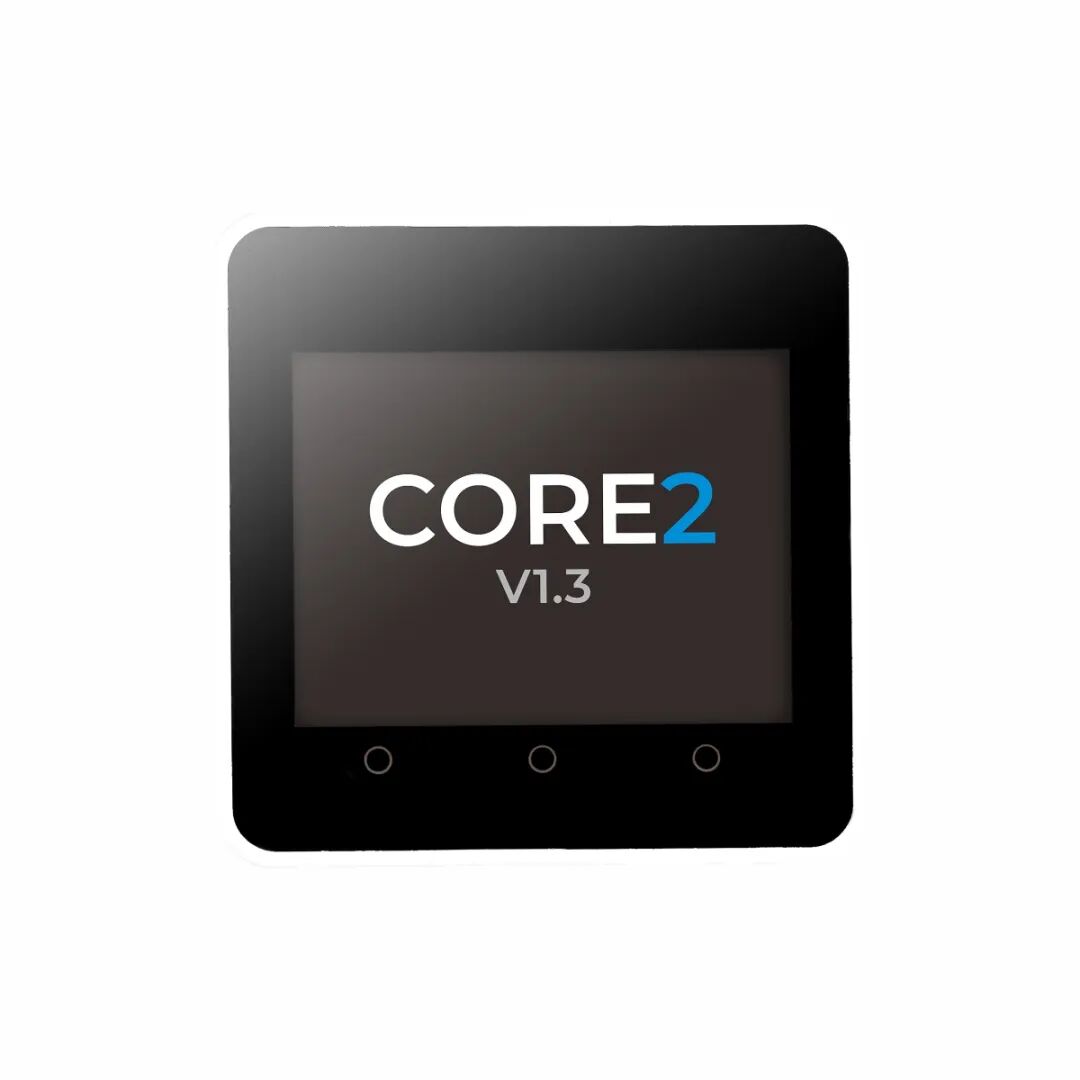

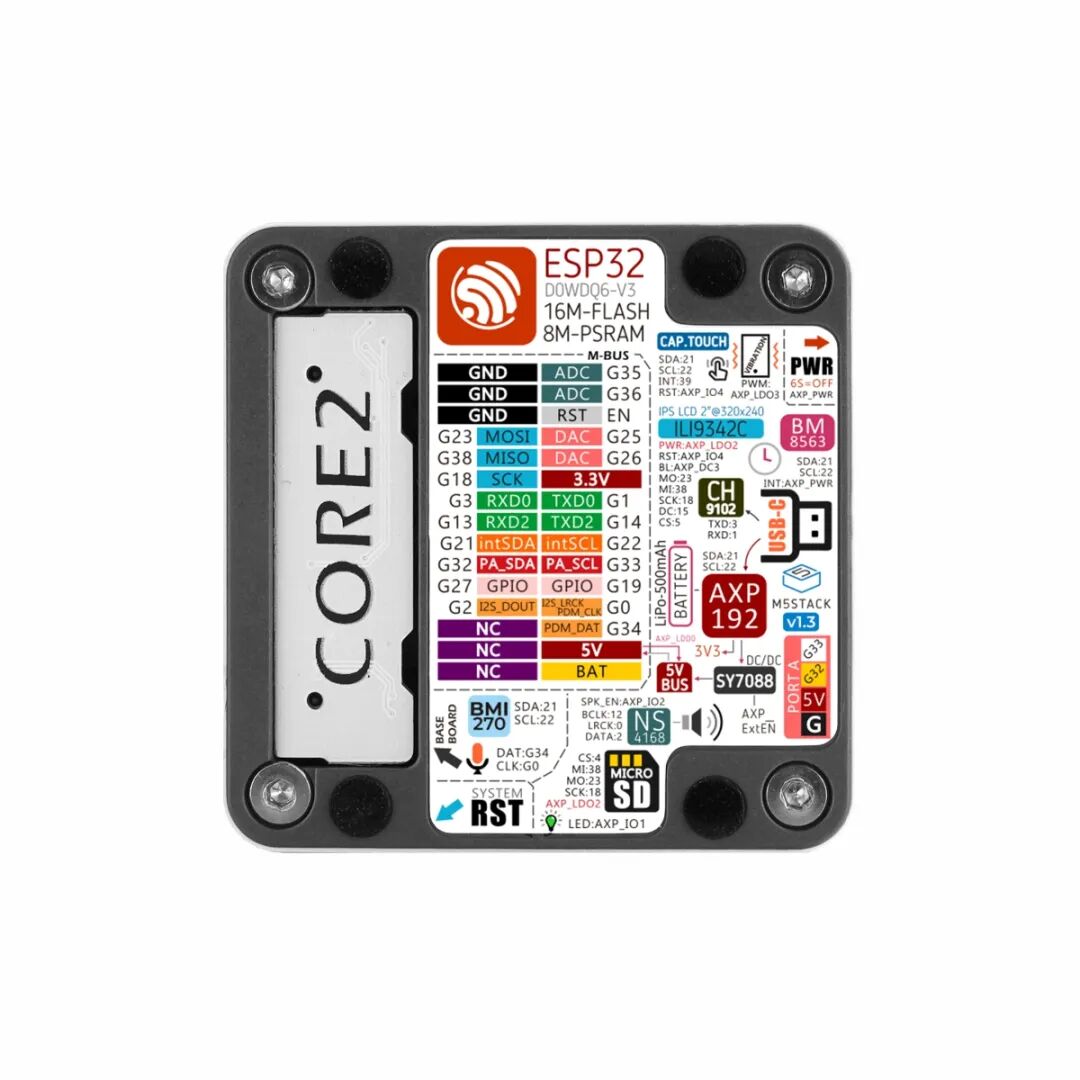

Core2 v1.3

Core2 v1.3 是一款面向


物联网


应用的高集成度主控。内部集成 ESP32-D0WDQ6-V3 核心主控， 搭载 X


te


nsa 双核 32 位 LX6


处理器


，主频 240 MHz。板载 16MB Flash、8MB PS


RAM


，并支持 2.4 GHz Wi-Fi。

该版本基于 Core2 v1.0 迭代，沿用 AXP192


电源管理


芯片，在保持整机架构与兼容性的前提下，将背部扩展小板上的 6 轴 IMU 升级为 BMI270，以提升姿态检测精度与综合性能。

人机交互方面，设备采用 2.0" 彩色电容触控屏幕；屏幕正面三处圆点为触摸热区，可编程映射为 3 颗虚拟按键。内置震动马达，便于触觉反馈。

存储与


音频


方面，板载 microSD 卡槽与扬声器，音频经 I2S 数字接口与 NS4168 功放输出，有利于降低失真、改善听感。设备内置 RTC


实时时钟


芯片，500mAh


锂电池


。

背部扩展小板集成 BMI270 六轴 IMU 与麦克风，可实现姿态感知与音频采集功能。

本产品适用于物联网终端、人机交互设备、姿态检测及


嵌入式


多功能开发等场景。

产品特性

ESP32-D0WDQ6-V3 核心主控:

16MB Flash

8MB PSRAM

2.4 GHz Wi-Fi

人机交互

2.0" 彩色电容触控屏幕

内置扬声器

震动马达

独立外设拓展小板

BMI270, 6 轴 IMU

PDM 麦克风

AXP192


电源


管理，内置 500mAh 锂电池

RTC


时钟


，HY2.0-4P 拓展接口，microSD 插槽

应用场景

物联网


控制器

DIY


作品

智能家居设备

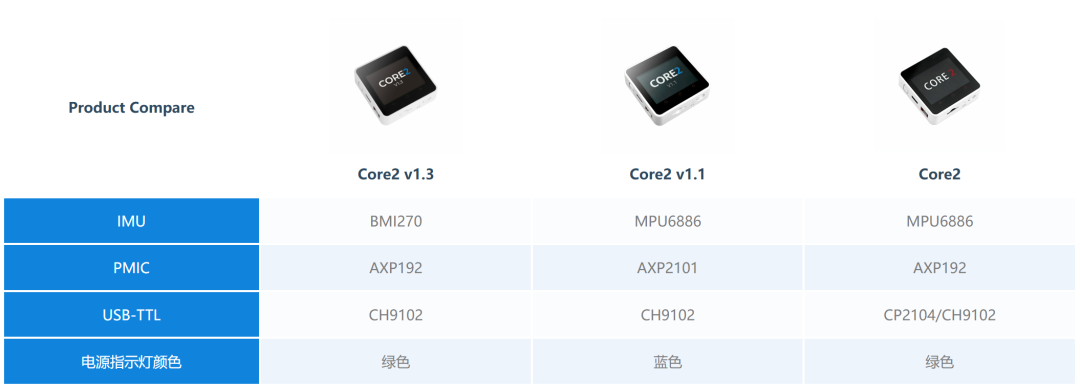

产品对比
