捷捷微×罗格朗：一颗8.6mΩ的JMTQ60N04B，如何撑起27W氮化镓快充面板？

随着全屋智能与便捷充电需求的日益增长，


墙上的86面板


正经历着一场深刻的技术变革。传统的


USB


插座因充电速度慢、兼容性差，已难以满足当下消费者对“快充”的需求。

近期，高端


电气


品牌



罗格朗




推出了一款




27W 1A1C


氮化镓


快充86面板

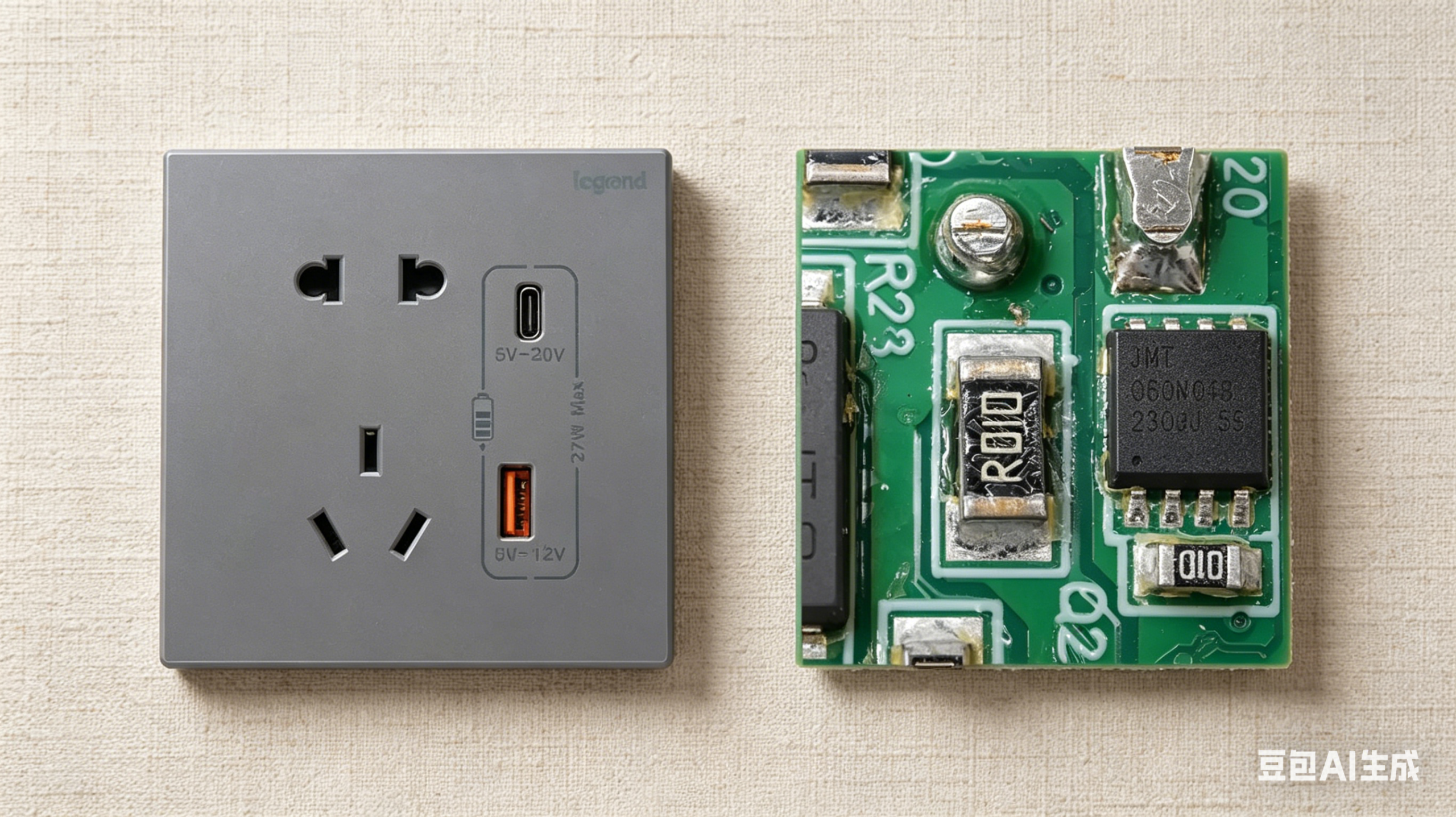

。在有限且封闭的墙体86盒空间中，如何实现高效散热与稳定供电，是产品的核心痛点。经过深入


拆解


分析，我们发现

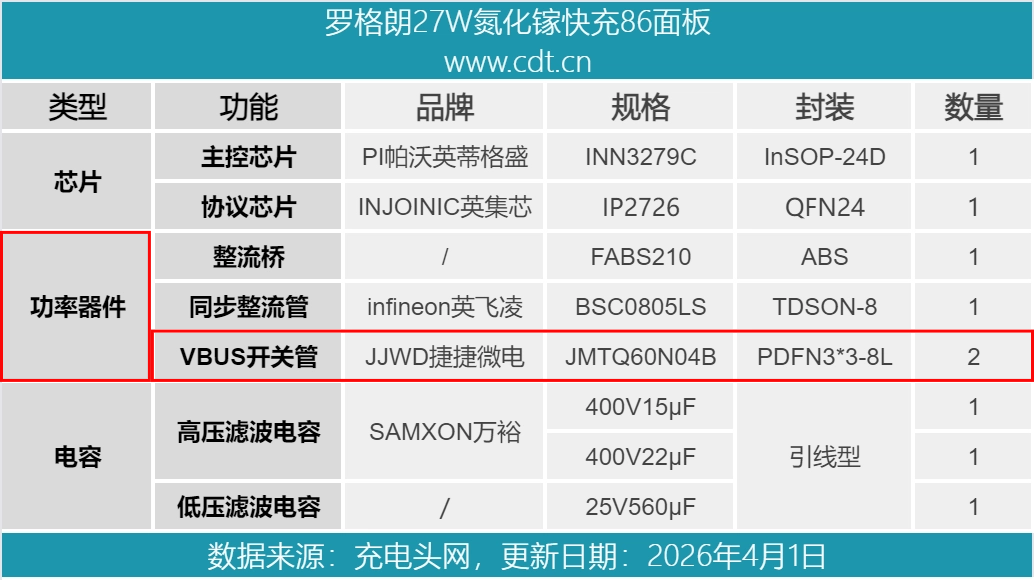

该款产品的




两颗输出VBUS开关管




均采用了




捷捷微电JMTQ60N04B




。



这不仅是罗格朗对捷捷微电品质的认可，更是国产功率器件在高端消费电源领域的一次重要亮相。

PART.01

JMTQ60N04B核心优势






01



极致小型化：PDFN3×3-8L封装

在86面板内部，


PCB


板面积寸土寸金。



JMTQ60N04B



采用了



行业主流的PDFN3×3-8L封装。



相比传统的SOP-8或TO-252封装，



体积减少约60%



。


这种高密度封装技术，使得罗格朗的设计工程师能够在有限空间内轻松布局，为氮化镓初级电路让出了宝贵的散热与安规距离。

02


极低导通电阻：RDS(on) 仅8.6mΩ

在非隔离的快充电路中，输出端的VBUS开关管承担着


同步整流


或


负载开关


的功能。



JMTQ60N04B



的最大导通电阻仅为



8.6mΩ







，典型值更是低至



6.6mΩ



。



超低的导通电阻意味着




更小的通态损耗



。在27W输出时，其发热量极低。对于完全密封在墙体内的86面板来说，更低的温升直接



决定了产品的




安全性与使用寿命




。

03


低栅极电荷：Qg 仅48nC

作为开关管，开关速度同样关键。



JMTQ60N04B



的


总栅极电荷典型值为



48nC



。



较低的Qg允许更快的开关频率，同时减少了


驱动电路


的负担

。


这使得罗格朗这款产品在效率和动态响应上取得了完美平衡。

04


强壮的雪崩能力：EAS 72mJ

墙内的供电环境并不总是完美的，电压浪涌时有发生。



JMTQ60N04B



具备


高达



72mJ



的雪崩能量


。这意味着它



具有极强的浪涌耐受能力



，即使面对电网波动，也能



有效防止击穿损坏



，为终端用户提供坚如磐石的充电保障。

PART.02
不止于快充

虽然



JMTQ60N04B



在罗格朗的快充面板中表现出色，但它的应用远不止于此。凭借捷捷微电微电先进的沟槽工艺技术，这颗40V/40A的


MOSFET


同样是以下领域的理想选择：

电机控制


与驱动


（如智能窗帘、风扇、扫地


机器人


）

电池管理


系统（BMS）


（如电动工具、储能


电源


）

不间断电源（UPS）


及各类


DC


-DC转换电路

以硬核科技，赋能智能电气时代



JMTQ60N04B



的成功导入罗格朗供应链，不仅是参数的达标，更是国产功率器件在高密度快充领域的一次有力证明。我们深知，对于


工程师


而言，选型不仅看纸面数据，更看重批量一致性与长期供货保障。
