电子谷HDMI连接器：A/B/C/D接口的高速音频传输应用

在高清显示与工业视觉快速普及的当下，音视频接口也已成为决定整个系统



信号


稳定性、传输效率

的核心底层组件。对于硬件


工程师


、显示设备厂商、工业设备


开发者


与影像系统厂商而言，一个微小的


接口


故障，就可能引发

显示花屏、信号丢失，甚至工业视觉系统的检测失效

——这也是为什么，

专业级


HDMI




连接器



正在成为各行业音视频系统升级的核心选择。

作为行业领先的连接解决方案平台，电子谷依托成熟的制造与测试体系，推出的

全系列HDMI连接器

，正在为多领域的

高速音视频传输

提供可靠的连接保障。

DZGU

认知纠偏：不是单一接口

不同于大众认知中“HDMI就是统一接口”的刻板印象，HDMI本质上是一套

未压缩数字音频+视频信号同步传输的接口系统

，它通过单接口实现音视频同步传输、支持高清超高清数据传输，是典型的

高速差分信号连接组件

，在工程领域也常被称为HDMI


PCB


连接器、HDMI母座。

Type A

（标准型）

Type B

（双链路型）

采用19


Pi


n结构，覆盖绝大多数消费与工业显示设备，支持主流的高清与4K传输，是目前应用最广泛的HDMI接口类型；

面向超高带宽需求的专业接口，采用29Pin结构（并非全系列都是19Pin），可支持双链路传输，理论上可承载更高分辨率，多用于专业显示领域，目前市场应用相对小众；

Type D

（Micro HDMI）

Type C

（Mini HDMI）

进一步压缩接口体积，为超小型移动设备提供高清传输能力，是极致小型化设备的优选。

在保持19Pin功能定义的基础上缩小尺寸，适配相机、便携设备等空间受限场景，可完整保留Type A的全部功能；

电子谷提供的

A/B/C/D这四类HDMI接口

，正是为了适配不同的尺寸与带宽需求，它们并非简单的尺寸缩放，

引脚定义与性能也存在明确差异

，这也是很多开发者容易忽略的核心细节。

DZGU

在HDMI普及之前，传统音视频接口的痛点正在被高速显示的需求无限放大：



模拟


VGA接口易受干扰、信号衰减严重

，数字


DVI


接口则需要多线分离传输音视频，不仅占用大量设备空间，还增加了布线复杂度；而在工业场景，

传统接口的抗干扰能力不足

，在复杂电磁环境下极易出现花屏、黑屏，直接影响系统的稳定运行。

据行业数据统计，

工业视觉系统中超过12%的现场故障，都与音视频接口的信号稳定性相关

，这也是为什么，专业级HDMI连接器正在成为解决这些问题的核心方案。

TMDS传输与信号完整性

全链路保障

TMDS差分信号传输

从技术底层来看，HDMI的核心优势，源于其

TMDS差分信号传输机制

，通过差分信号的传输方式，有效减少了电磁干扰，大幅提升了信号的稳定性，这也是它能够实现

高速长距离传输

的基础。

同时，HDMI采用了多通道的结构设计，将音视频数据、


时钟


信号与控制通道分离，实现了同步高效的


通信


，单接口就可以完成

未压缩的高清视频与多声道


音频


的同步传输

，彻底替代了传统的多线方案，大幅提升了系统的集成度，还可支持

CEC设备控制与DDC通信

，实现设备之间的协同工作。

保障信号完整性

而对于高速传输而言，

信号完整性是核心的工程要求

，连接器必须保证阻抗匹配、低串扰与低插入损耗，否则就会出现花屏、黑屏甚至信号丢失的问题。针对这一点，电子谷通过全链路的工艺优化来保障：

自有电镀工艺实现的多层镀层结构

，有效提升了


端子


的导电性与抗腐蚀能力；



高精度


的模具与冲压工艺

，保障了端子的排布精度，将阻抗波动控制在标准范围内。

同时，电子谷具备

完整的高频信号测试能力

，确保每一批产品都能满足高速传输的信号完整性要求，保障产品的一致性，从制造端解决了高速传输的稳定性问题。

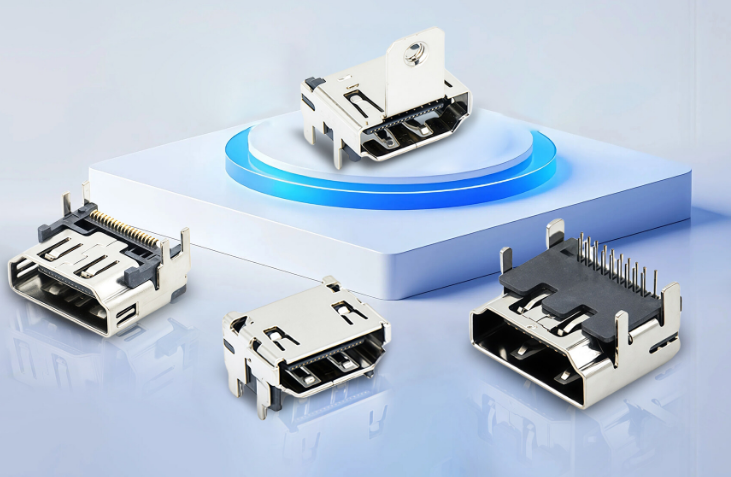

电子谷HDMI Type B

在可靠性层面，电子谷的HDMI连接器通过了

严苛的工业级验证，插拔寿命远超消费级标准

，可应对高频插拔的使用场景，同时

宽温的适配能力

，可覆盖工业高温、高湿等极端环境，在复杂的工业场景下仍能保持稳定的传输。

目前，电子谷的HDMI产品已经广泛应用于

消费显示、工业人机界面、医疗影像、工业视觉

等多个领域，服务了大量行业客户。依托成熟的制造体系，电子谷具备稳定的批量供货能力，可快速响应客户的定制化需求，

样品交付周期可缩短至3~5天

，为项目开发提供高效的支持。

DZGU

音视频系统的底层可靠性投资

对于设备厂商而言，HDMI连接器的选择，本质上是对整个音视频系统可靠性的底层投资。随着

4K、8K高清显示

的普及，接口已经成为决定系统性能的核心节点，一个

稳定可靠的HDMI连接器

，不仅能提升用户体验，更能降低系统的运维成本，提升产品的竞争力。

电子谷的全系列HDMI连接器，通过成熟的工艺与测试能力，为各行业的音视频系统提供了坚实的连接保障。

如果你正在进行

高速接口设计、显示设备开发或是工业视觉系统升级

，建议你重点关注接口的

类型选型、信号完整性能力与可靠性验证

——选择适配场景的专业级HDMI连接器，将直接决定你的产品质量与市场表现。电子谷的专业团队，可根据你的需求提供

从选型到定制的全流程支持

，助力你打造更具竞争力的可靠产品。
