摄像头原理大揭秘：从银板摄影到CMOS，带你看懂报警器背后的“眼睛”

我司即将推出带摄像头的报警器——先来一场跨越200年的


光电


之旅

由于我司即将推出带摄像头的报警器，所以在这里给大家介绍一下，摄像头的由来，以及摄像头到底是如何工作的。

首先，摄像技术是基于

小孔成像

这个物理基础的：光线透过小孔，在孔后的墙壁上形成倒立的影像。而技术的发展，推动这个用于成像的屋子越来越小，“墙壁”也越来越小，最终演化成我们所熟知的摄像头。

一、第一张照片：长达十小时的曝光

人类历史上第一张图片，是法国人

尼埃普斯

拍摄的名为《窗外风景》的图片（下面这张图）。不过图片是黑白的并且极其模糊，方法是通过长达

十余个小时

的长时间曝光，最终留下影像。当然，由于曝光时间过长，此时这项技术根本没有应用场景。

二、银版摄影术：曝光缩短到20分钟

技术的突破要等到十多年后。

1839年

，

达盖尔

提出了划时代意义的

“银版摄影术”

。

核心原理：使用一块充分抛光的镀银铜板，放到碘蒸汽中熏蒸一下，让表面发生化学反应，生成对光非常敏感的

碘化银

。这个手段可以使曝光时间缩短至

20分钟

，并且成像效果远远优于前面提到的自然曝光法。最后用浓盐水洗去曝光后镀银铜板上未感光的碘化银，就可以得到稳定的图像了（以下就是银板摄影留下的第一张图片）。

三、纸基负片：可复制的图像

由于技术的进步，人们觉得银板摄影其过程使用到的化学药剂含有剧毒、非常危险，并且图片无法复制。于是另外一种思路慢慢走入大众视野——

英国人塔尔博特

提出了使用

纸基

先得到一张

负片

。

具体方法：使用优质纸张，盐水浸泡后，直接均匀涂抹硝酸银，让其形成对光敏感的氯化银，然后进行曝光（这个过程甚至会比前面的镀银铜板更长），得到一张纸基负片。有了负片，就可以使用无数张同样涂抹硝酸银的白纸，在负片下曝光，得到复制出来的图片。

纸张更易于携带，并且这个方法可以复制图像，在当时是既便宜又实用的办法。但是由于纸张纤维会对光产生影响，拍照效果仍然不太理想。

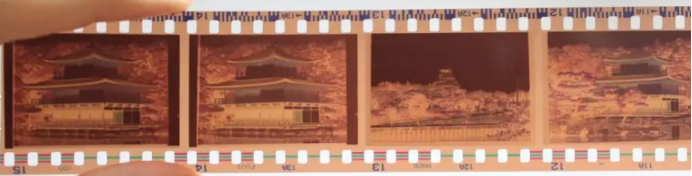

四、胶卷时代：摄影走向民间

终于，在

1888年

，跨时代的

胶卷

诞生了。

成像原理仍然是使用银盐对光的高敏感性，不过胶卷极大地缩小了体积，并且不再需要接触剧毒的化学药剂，其成像稳定性和曝光时间也大大减少。这时候，

摄影技术才真正走向民间

。

并且出现了

三层式彩色胶卷

——三层分别针对红色、绿色、蓝色进行感光，在冲洗时生成对应染料，来产生彩色图片，让摄影终于进入了色彩世界。

五、电子时代：从化学到光电转换

最后的最后，当电子时代来临。虽然胶片沿用至今，但技术上，我们终于从

化学

走到了

电子层面

。

无论是胶片摄影还是更古早的银板，核心都是

感光化学

，形成“潜影”影像。而

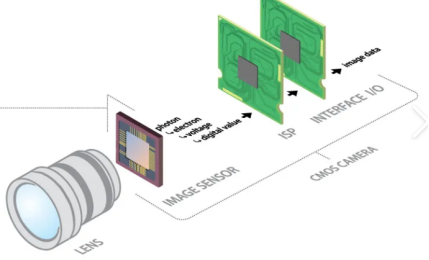

图像传感器


（CCD和CMOS）

的出现，将思路从化学变成了

光电转换

：

•
  光线通过镜头



•
  在


  传感器


  上的每一个感光


  二极管


  上留下信息



•
  形成对应的电子信号



•
  再由


  模电


  转换为数电，变成

  0/1

  组成的信息


这成为了当今手持摄影的核心，最终形成了一幅一幅色彩鲜明并且十分清晰的图片。

总结

从十余小时曝光到毫秒级成像，从剧毒银板到轻便CMOS，摄像技术跨越了

化学感光

与

光电转换

两个时代。如今，这项成熟的技术即将被集成到我司的新品——

带摄像头的报警器

中，让安防不仅“听得见”，更能“看得清”。

小贴士

：CMOS传感器功耗低、集成度高，非常适合电池供电的报警器产品，后续我们会带来更多技术细节，敬请期待！
