数据库【新品】PLC 点位不够用？这款 Profinet 分布式 IO 主机，最多扩展 16 个模块
PLC
点位不够用？
远距离 IO 布线成本高？
模拟
量
信号
干扰大、精度差？

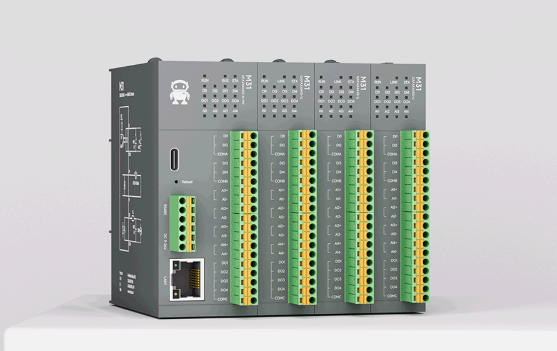

M31-U-PN 系列 Profinet 分布式 IO 主机
——亿佰特专为
西门子
PLC 打造的灵活 IO 扩展方案。支持标准 Profinet 协议，模块化拼接设计，最大可扩展 16 个 IO 模块，开关量、模拟量、热电阻任意组合，让您
按需配置、轻松扩展、稳定采集
。
产品型号
：
M31-XFXX0800G-U-PN
M31-XAXX0A00G-U-PN
M31-XBXX0A00G-U-PN
M31-XXXA0008G-U-PN
M31-XXXB0008G-U-PN
M31-XDXX0600G-U-PN
核心亮点：三大特性，直击工业现场痛点
痛点一：PLC 本体 IO 点数不足，扩展成本高
灵活扩展
：最大可接入
16 个 IO 扩展模块
（含主机），IO 点数最大支持
256 位
。
模块化拼接
：开关量输入输出、模拟量输入输出、PT100 热电阻等模块可任意组合，无需更换整个系统。

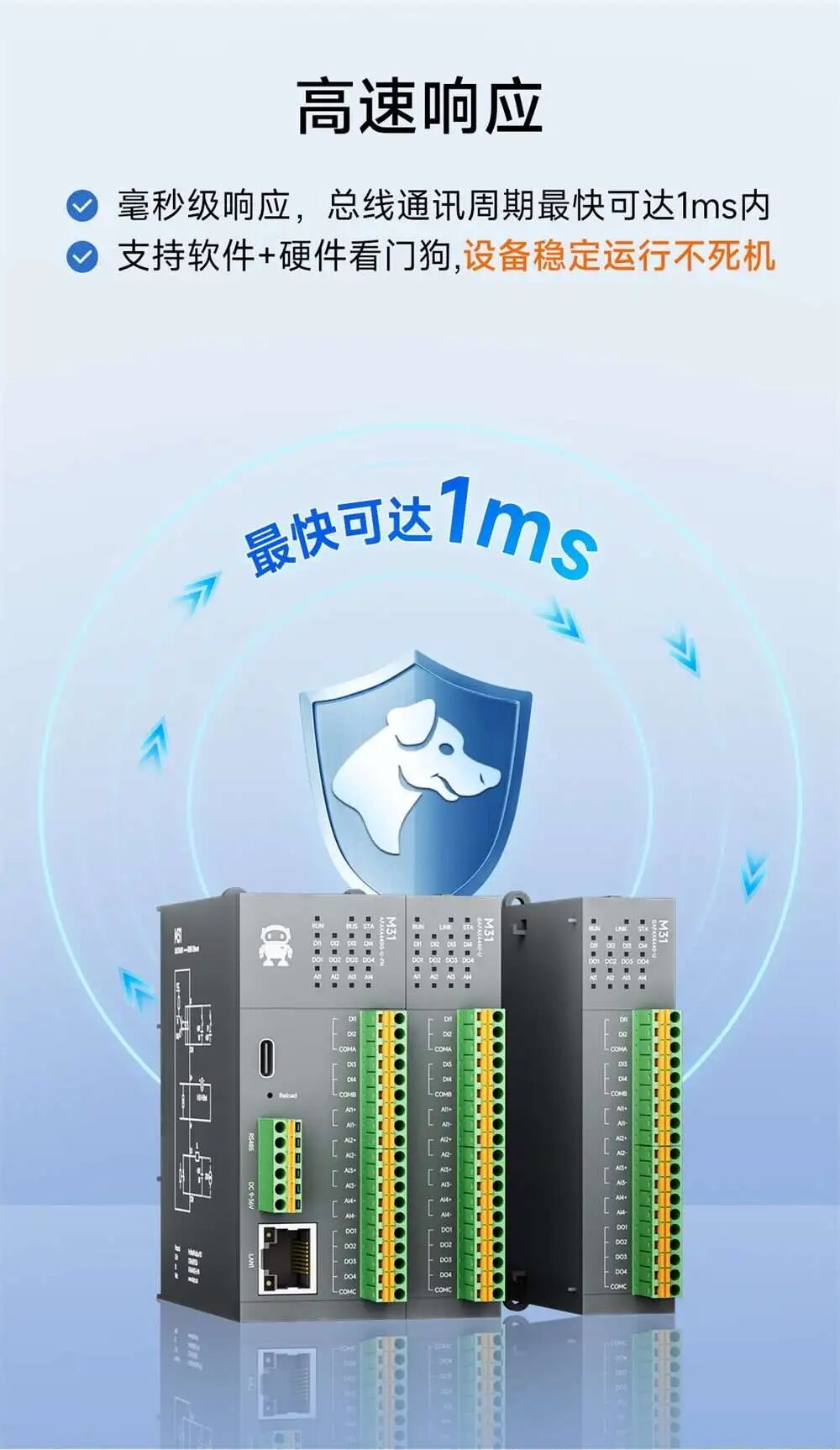

高速内部总线
：最快可达
1ms
响应，满足实时控制需求。
痛点二：远距离信号传输衰减、易受干扰
Profinet 工业
以太网

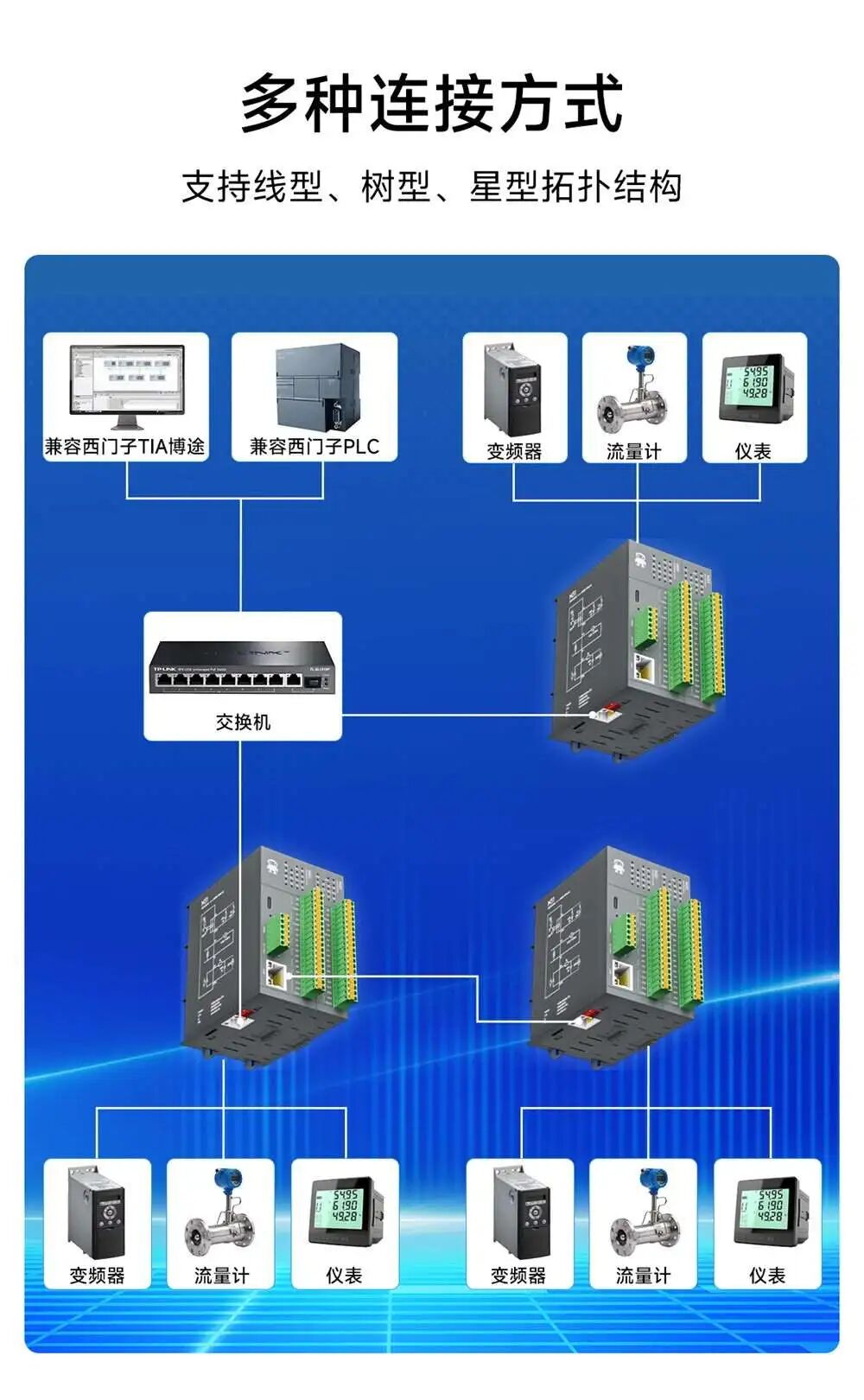

：双网口 10/100M 自适应，内置
交换机
功能，支持星型/线型拓扑，
通信
距离远、抗干扰强。
高精度
差分模拟量
：
AI
分辨率
16 位
，差分精度
1‰
（单端 3‰），支持 ±20mA、±10V 等宽量程。
全面隔离防护
：IO 输入输出、
RS485
、
电源
均隔离，符合
EMC
三级防护标准，防雷击浪涌、快速脉冲群。
痛点三：配置复杂，与西门子 PLC 集成困难
标准 G
SD
ML 集成
：提供 GSDML 文件，一键导入博图 (
TI
A Portal) 或 STEP7，免代码读写 IO
端口
。
丰富参数可调
：DI 滤波时间、AI 滤波等级/量程、DO 故障输出保持/复位、AO 上电/故障预设值、PT100 温度补偿/单位/滤波等均可通过 PLC 软件直接配置。

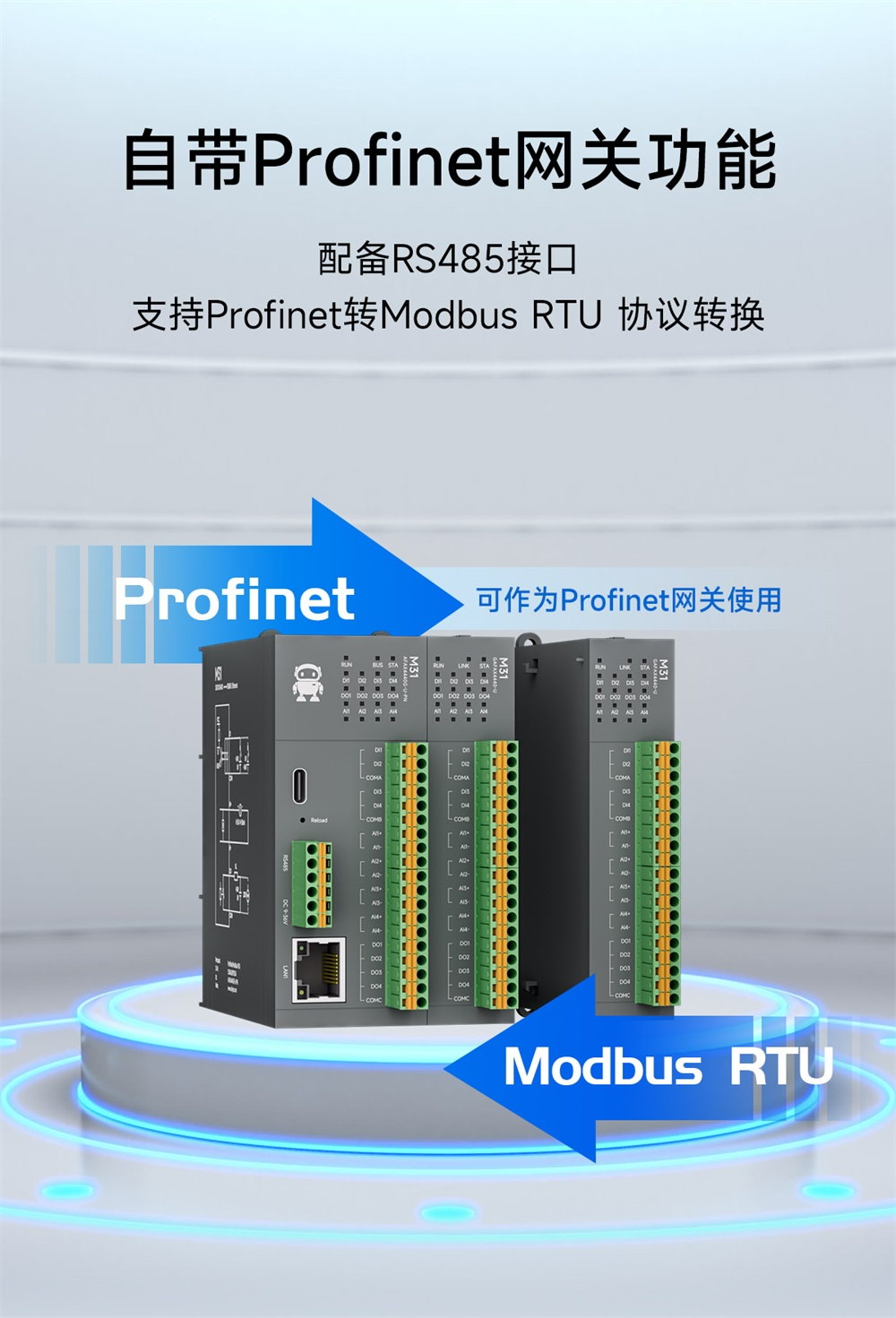

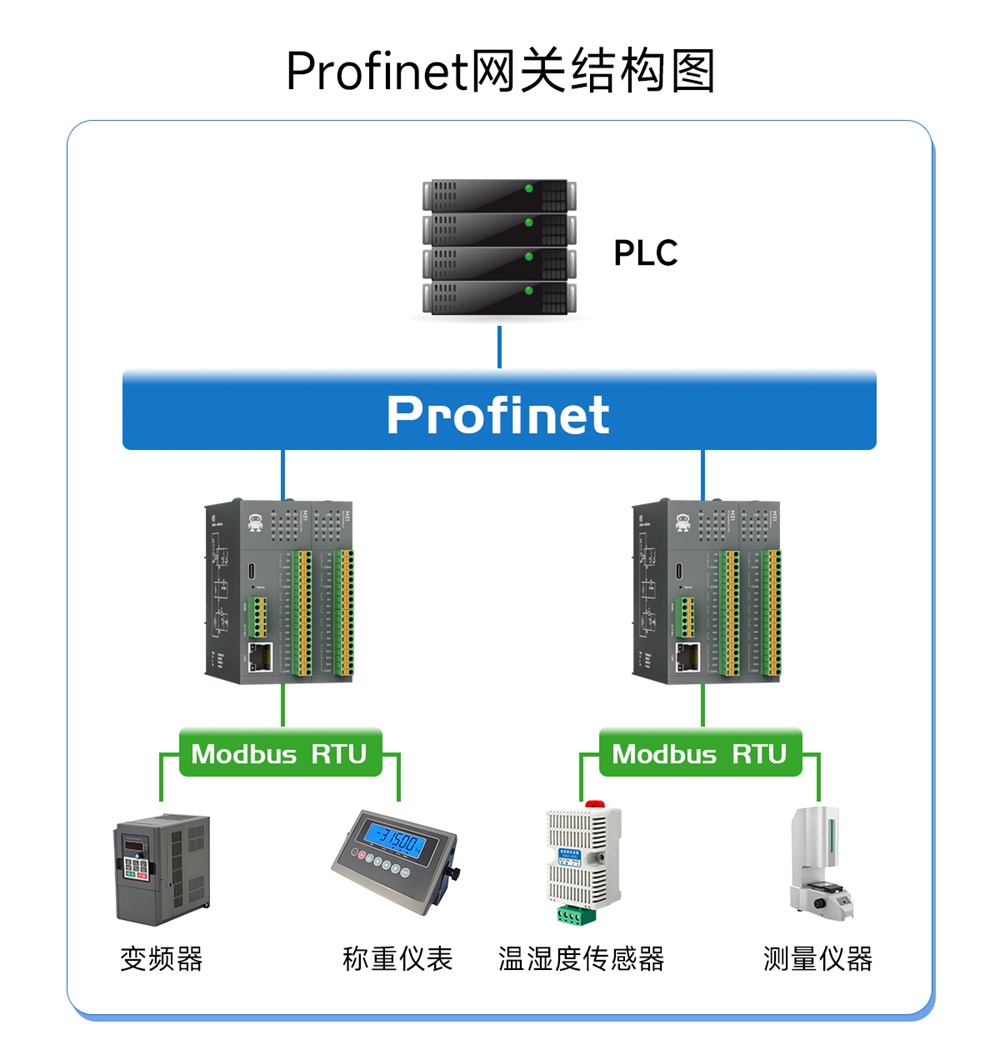

Profinet 转 Modbus RTU
：内置
RS
485
接口
，支持 8 条命令节点，可作为 Modbus 主站，轻松接入第三方串口设备。

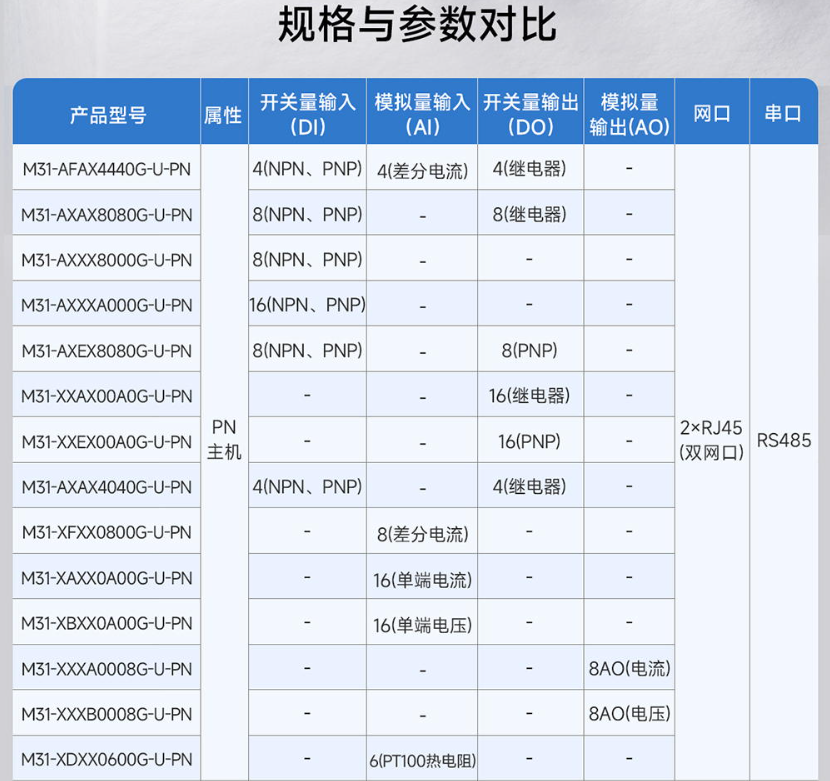

产品型号与选型
型号示例 | IO 配置 | 特点 |
|---|---|---|
M31-AFAX4440G-U-PN | 4DI + 4DO(继电器) + 4AI(差分 电流 ) | 小点数混合型 |
M31-AXAX8080G-U-PN | 8DI + 8DO(继电器) | 开关量为主 |
M31-AXXX8000G-U-PN | 8DI | 纯开关量输入 |
M31-AXXXA000G-U-PN | 16DI | 多点开关量输入 |
M31-AXEX8080G-U-PN | 8DI + 8DO( 晶体管 ) | 高速开关量输出 |
M31-XXAX00A0G-U-PN | 16DO(继电器) | 纯继电器输出 |
M31-XXEX00A0G-U-PN | 16DO(晶体管) | 纯晶体管输出 |
M31-XFXX0800G-U-PN | 8AI(差分电流) | 高精度模拟量采集 |
M31-XAXXA00G-U-PN | 16AI(单端电流) | 多路电流采集 |
M31-XBXXA00G-U-PN | 16AI(单端电压) | 多路电压采集 |
M31-XXXA0008G-U-PN | 8AO(电流) | 模拟量输出 |
M31-XXXB0008G-U-PN | 8AO(电压) | 模拟量输出 |
M31-XDXX0600G-U-PN | 6×PT100 | 热电阻测温 |
注
：更多扩展模块型号请咨询官网，支持 DI(NPN/PNP)、AI(单端/差分)、DO(继电器/PNP 晶体管)、AO(电流/电压)、PT100 等类型任意拼接。
技术规格速览
项目 | 参数 |
|---|---|
| DC 9～36V（防反接保护） |
| RJ45 ×2（双网口交换机功能）+ RS485 |
| 标准 Profinet RT |
| 最高 1ms |
| NPN/PNP，10～28V，每通道 光电 隔离，7.2kΩ 阻抗，滤波时间可设 |
| 差分/单端可选，16 位分辨率，精度 1‰/3‰，量程：0~20mA/4~20mA/±20mA/0~5V/±5V/0~10V/±10V |
| 常开触点，5A 30VDC / 5A 250V AC ，每组 COM 总电流 ≤8A |
| 单通道 0.5A，每组 COM 总电流 ≤4A，电压 10～30V |
| 0~20mA/4~20mA / 0~5V/0~10V，精度 1% |
| 2/3 线制，测温范围 -200～850℃，分辨率 0.1℃，精度 ±0.1%±1℃ |
| -40～+85℃ |
| 定位孔 / 35mm 导轨 |
| EMC 三级，IO/电源/RS485 全隔离，CE 认证 |
为什么选择 M31-U-PN 系列？
它是一款
为西门子 PLC 量身打造的分布式 IO 系统
。从 4 路到 256 路 IO 点，从开关量到高精度模拟量，从继电器到晶体管输出，从普通传感器到 PT100 热电阻——
一个主机，任意扩展，即插即用，稳定可靠
。
让 PLC 的 IO 扩展，像搭积木一样简单。
