中微爱芯H桥直流双向马达驱动芯片AiP6208C全新上市

01简介

Ai


P6208C是无锡中微爱芯推出的单通道、低导通电阻H桥直流双向马达


驱动电路


，可实现


电机


待机、正转、反转、刹车四种控制功能，集成欠压与过温双重保护，具备宽电压、低功耗、小体积、外围极简等特点，广泛用于IR‑CUT、智能锁、


消费电子


等小型有刷直流电机驱动场景，是高性价比的微型运动控制解决方案。

02关键参数

03产品优势

宽电压适配：兼容 3.7V/5V/12V 等主流供电，直接对接 3.3V/5V


MCU


，无需电平转换；

驱动能力强：1A峰值


电流


、低导通内阻，发热小、效率高；

超低功耗：uA级待机电流，大幅提升电池供电设备续航；

可靠性高：过温/欠压自动保护，输入内置下拉


电阻


，抗干扰更强、运行更稳；

控制简单：两路 IO 即可实现正转/反转/刹车/待机，支持PWM调速，程序简化易编写，开发难度低；

小型封装：SOP8小型封装，外围电路极简，


PCB


布局紧凑，量产成本低。

04引脚排列图

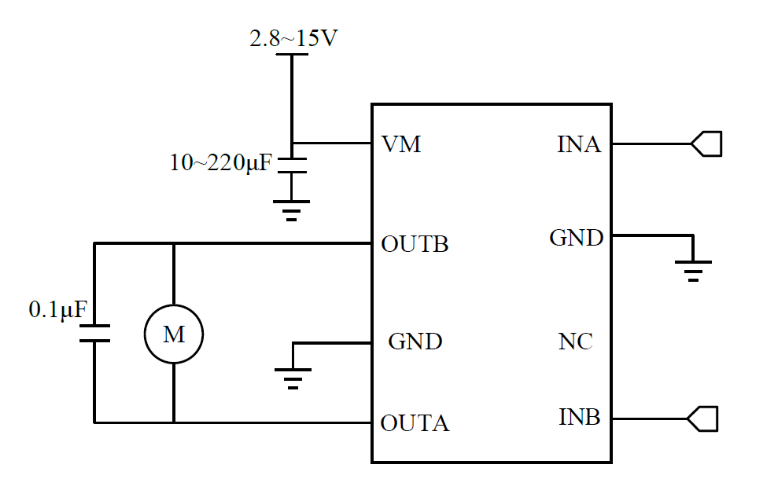

05推荐外围

06应用领域

安防摄像：IR‑CUT 双滤光片切换驱动

智能家居


：智能锁、智能窗帘、小型执行器

消费电子：电动玩具、美容个护、小型电动工具

IoT


终端：智能水表 / 气表阀门、


传感器


执行机构

创客


与教学：小型


机器人


、


DIY


电机驱动模块

07结语

AiP6208C以其稳定可靠、低功耗、小体积、易开发的核心优势，成为微型直流电机驱动的优选芯片，助力消费电子、安防、智能家居等产品快速落地与升级，为设备运动控制提供高效、安全、高性价比的有力支撑。

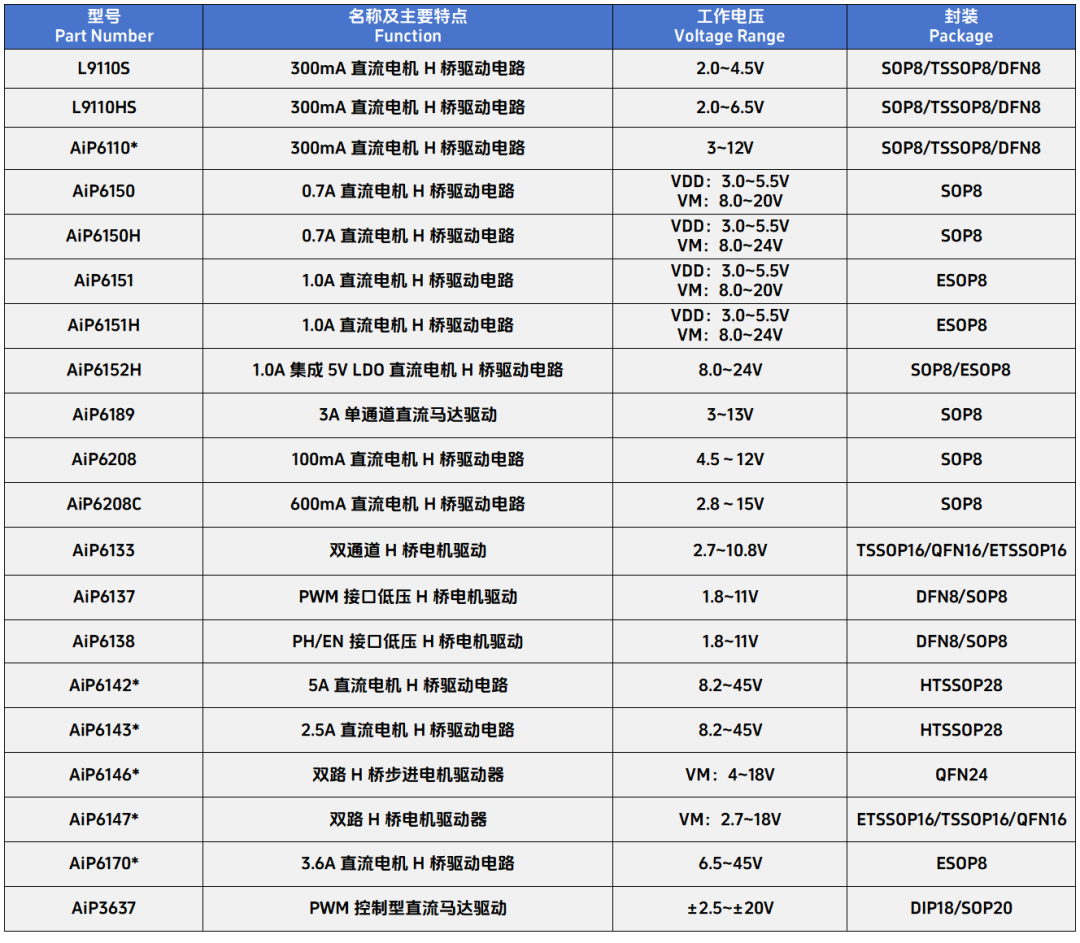

中微爱芯H桥马达驱动系列产品如下：

注：产品名称带*表示为研发中
