【应用方案】全方位打造掌机新体验——艾为拳头产品组合：音频 Haptic，硬件

早高峰拥挤的地铁上，放下


手机


，掏出掌机，指尖触碰熟悉的十字按键，瞬间就能隔绝车厢里的嘈杂与快节奏。深夜的床榻前，结束一天工作的劳累，不必再理会纷繁的事务，掏出掌机寻找属于自己的快乐源泉。这份看似简单的体验，它早已超越了娱乐本身，成为治愈焦虑、安放自我、联结情感的精神寄托。

回望掌机半个世纪的发展历程：

1976 年，

首款 3×7


LED


点阵手持游戏机 Auto Race 问世，三个月销量破百万，开启移动娱乐时代。

1980 年，

任天堂 Game & Watch 奠定现代掌机基础形态，9 年销量超 4300 万台。

1989 年，

Game Boy 推出，凭借可换卡带、长续航等优势引爆市场，总销量破亿。

2000—2016 年

，任天堂 NDS 与索尼 PSP 双雄争霸，双双跻身亿级销量。

2017 年

，Switch 开创主机掌机一体形态，Steam Deck 等 PC 掌机相继登场，便携 3A 体验持续升级。

2025 年

国产掌机爆发，形成任天堂、PC 掌机、国产三足鼎立格局，全年出货 135 万台，同比增 51.7%。

ANBERNIC、AYANEO、GPD

等品牌凭借高性价比与怀旧体验崛起，预计 2030 年国产掌机市场份额有望超 50%。

针对游戏掌机应用，艾为有一系列声


光电


射手产品可以匹配，如下图：

图3 游戏掌机艾为应用方案框图

一、游戏震动反馈：


高压


线性马达驱动

供电范围：2.7~5.5V

8 KB memory

8K/12K/24K/48K输入波形采样率

驱动电压最高



可升压至11V

支持



F0检测及追踪

集成先进的



自动刹车功能

集成



基于阻抗检测LRA诊断功能

＜1ms



快速启动时间

支持



多种播放模式



(实时播放/动态波形输入/存储播放/一线控制)

图4 高压马达驱动典型应用电路图

艾为电子深耕触觉反馈多年，除了硬件产品外，在


算法


效果方面，


awinic


Ti


kTap雷振子4D游戏算法



能够深度对接游戏



底层逻辑



，智能解析并利用游戏协议自带的振动原始数据、实时画面图像特征以及场景化


音频


信息，通过精准的


信号


解析与驱动调校，实现高度拟真的场景化



振动反馈



。当玩家在游戏中按下射击按键的瞬间，算法可快速响应并输出与枪械后坐力高度匹配的振动波形，让每一次开火都具备清晰、刚劲且富有层次的触感反馈，真实还原枪械后坐力的力度与节奏，大幅提升游戏操作的代入感与爽快感，将沉浸式游戏体验拉满。

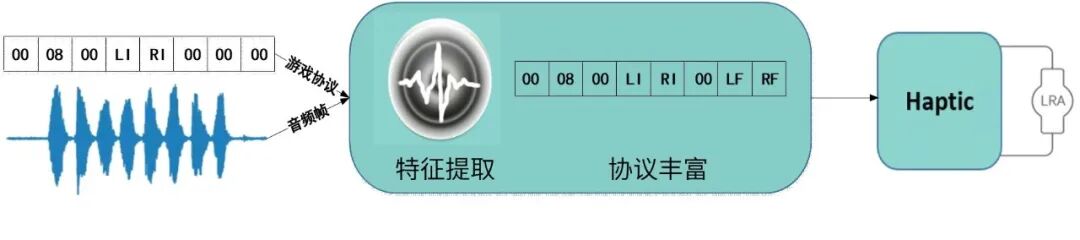

图6游戏图像+游戏声音模式

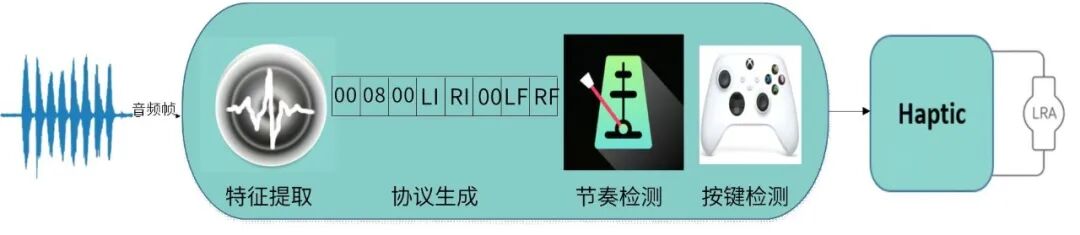

图7游戏音频流模式

二、扳机键键程识别：线性HALL

无极调节，全段精准，体验升级

区别于传统按键 “只有 0 和 100%” 的两档状态，线性霍尔能感知按键按下的每一寸行程。比如赛车游戏中，你可以精准控制 30%、50%、80% 的油门深度，过弯不打滑，加速更丝滑；在射击游戏中，能微调枪械射速或瞄准镜倍率。

寿命超长，永不磨损

霍尔效应是非接触式感应，磁铁与


传感器


间没有物理摩擦。数百万次按压依旧如初。

响应极速，零延迟

得益于


模拟


信号的直接采样，霍尔扳机的触发无抖动，操作瞬间反馈，操作感干脆利落。

支持自定义死区与行程

配合软件调节，你可以设定自己喜欢的触发力度和按键手感，找到最适合自己的 “黄金手感”。

相关参数：

•

  模拟电压线性比例输出




•

  VCC范围：2.5V~5.5V




•


  低功耗Sleep模式，<1μA





•

  灵敏度：



  1.25mV/G~10.0mV/G系列化多档可选





•

  封装：WBDFN-6L 3mm × 2mm × 0.75mm



图9线性HALL应用电路图

三、RGB灯氛围：呼吸灯驱动

状态多样（不局限以下）

开机 / 关机：渐亮 / 渐灭，比固定亮灯更柔和

待机 / 休眠：缓慢呼吸，提示 “设备未断电”

充电：呼吸 = 充电中 常亮 = 充满 快闪 = 异常 / 故障

联机 / 联网：收到消息、匹配成功、在线状态时闪烁

低电量：急促闪烁提醒充电

氛围美化

按键触发、游戏加载、进入游戏时轻微闪烁，提升沉浸感

手柄 / 掌机联动时同步灯光，增强仪式感

AW210XX/AW200XX：

艾为呼吸灯驱动产品覆盖



3~216通道，



可呈现超过



1600万种



色彩变化和呼吸，与游戏画面联动营造更真实的虚拟场景氛围。能够提供





驱动芯片


+灯效算法



调试的一站式解决方案。





图10 艾为彩虹呼吸灯效





图11艾为炫彩呼吸灯效

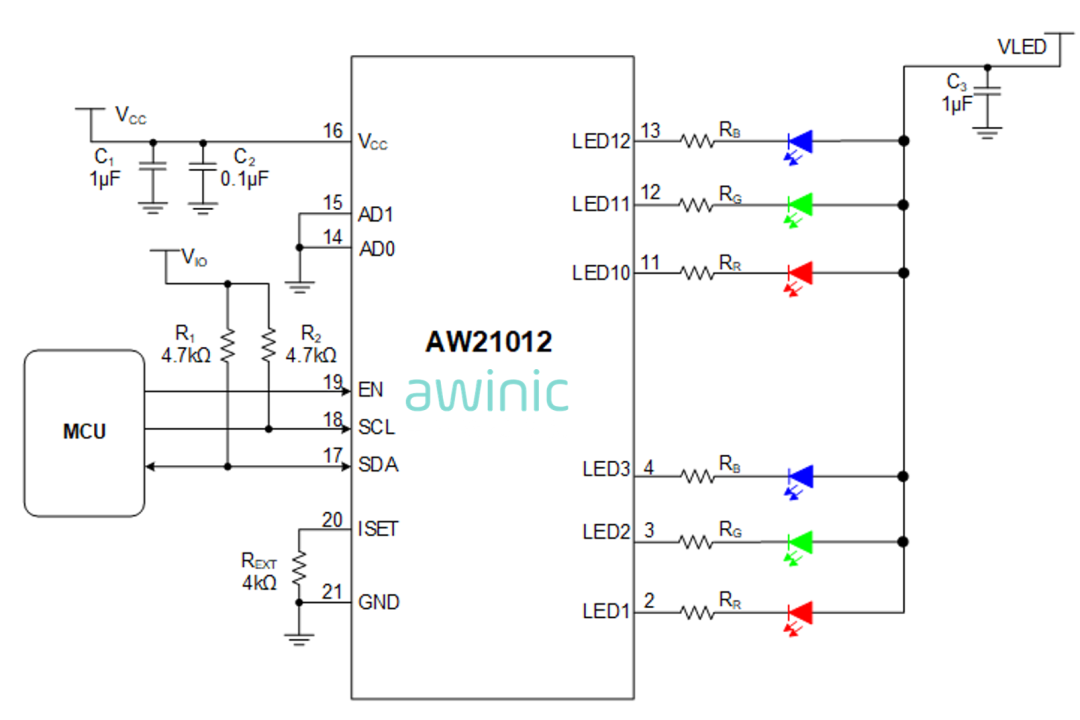

图12呼吸灯驱动应用电路







四、喇叭外放：音频功放+音效算法

AW883X9：



数字音频功放，


自带

12V

BOOST升压数字音频功放，

瞬间爆发高功率让低配下潜更深，高音更清亮。


内置


DSP


3.0，



可运行艾为自研



awinicSKTuneV7



音效算法和保护算法，


支持2-8 PA级联。立体声布局让脚步由远及近，汽车呼啸而过，听声辨位清晰准确，


让声音自然饱满有冲击力，声画同步让游戏体验更震撼。

图13

音频功放AW883X9应用电路






音效算法：awinicSKTune神仙算法，



含基础音效及保护算法，特色音效算法、特色保护算法。

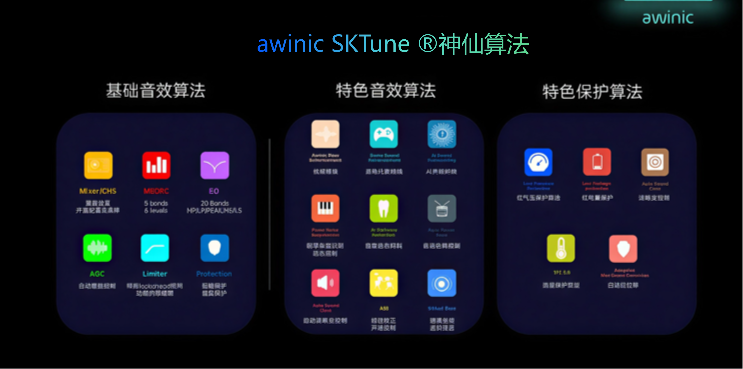

图14 awinicSKTune神仙算法

从2017年


第一代awinicSKTune神仙算法



自研开始

，到现在已经发展到第八代。基础算法模块包含16个EQ和8段DRC能保障出色的音效品质，振幅保护和温度保护让喇叭发挥到极致而不散圈不断线，真正做到经久耐用、安全可靠。

特色算法模块包含


声场拓宽\


AI


齿音抑制\ AI声场环绕\AI人声增强\自适应喇叭保护\心理声学低功耗\智能音量控制\低音增强3.0\非线性失真补偿保护，


这让声音又更上一层楼，各声音元素分离度高，沉浸式视听享受近在耳边，让人爱不释手。

物料选型表

数模龙头艾为电子能够提供从核心交互、高效供电到精准感知的一站式芯片级解决方案，助力游戏

掌机实现高集成度、低功耗、强体验的产品化目标。如下是

艾为游戏掌机方案推荐选型：

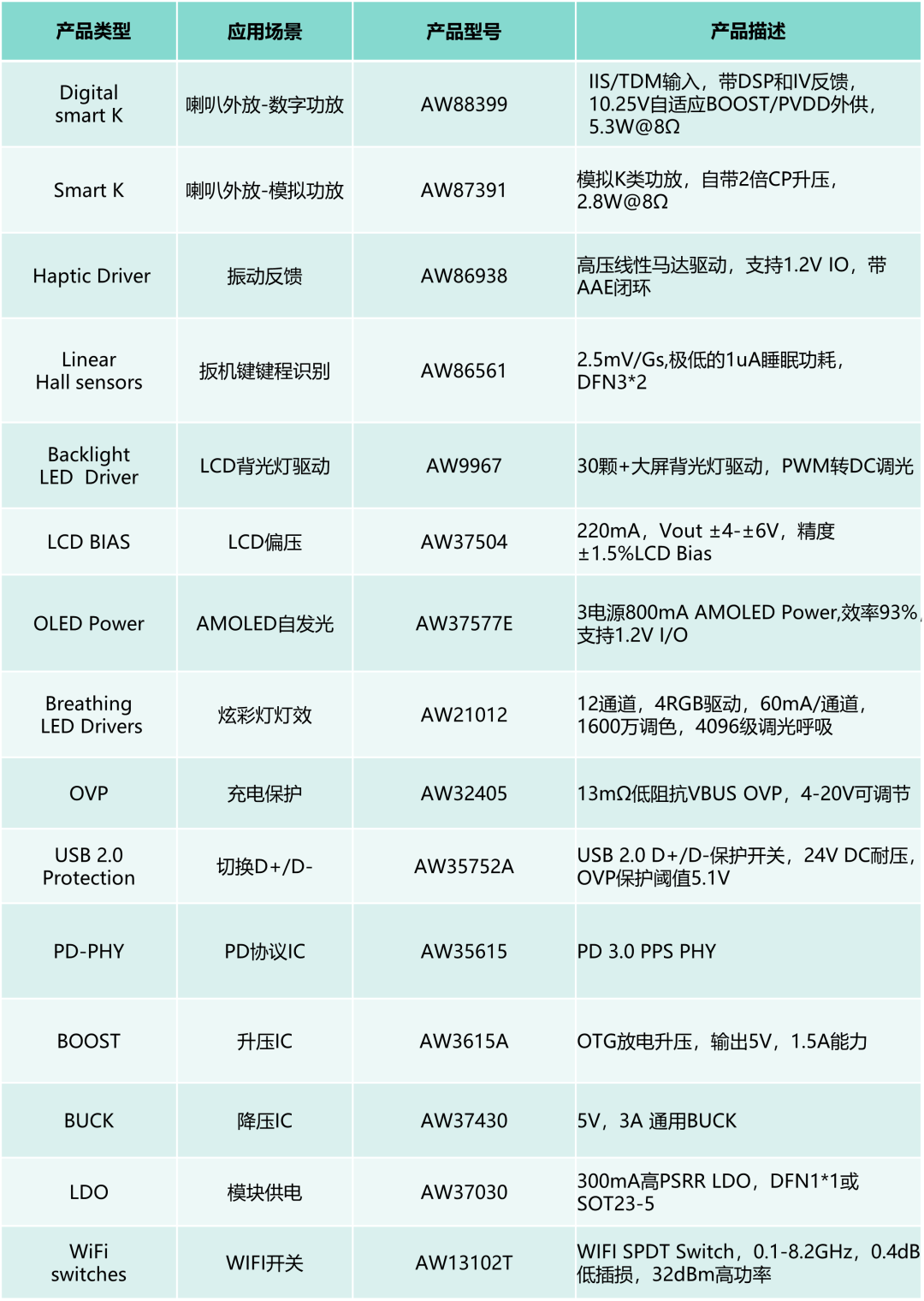

表1

艾为游戏掌机方案推荐选型表
