润石科技推出70V高耐压车规级LDO RS3009-Q1系列

乘用车改用48V总线电压系统已经被行业认可，尤其是


新能源


汽车上，已经有越来越多的设备模组采用兼容48V系统的设计；这就对一级


电源


转换芯片提出了更高的耐压要求。

RS


3009-Q1系列低压差


线性稳压器


，采用车规级工艺，具有高达70V的耐压承受能力，并提供最大100mA的输出


电流


，可以用在48V系统一级电源或者二级电源、提供冗余安全余量，其主要参数特点如下：

Ø输入电压支持60V，极限耐压高达70V；

Ø自身消耗电流32μA；

Ø提供最大100mA的输出电流能力；

Ø支持1%


高精度


电压输出；

Ø高电源纹波抑制能力，PSRR达63dB@1KHz / 55dB@100KHz

Ø低Dropout电压，2.4mV@1mA&5.0V；

Ø


低温漂


；

Ø带欠压保护；

Ø具有过温保护和过流保护；

Ø输出快速放电；

Ø提供SOT23-3/SOT23-5/SOT223等多种封装。

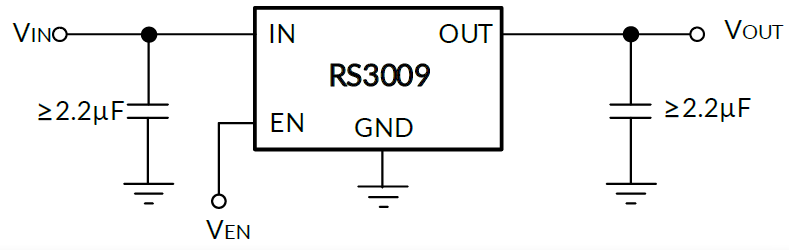

图1 典型应用电路

模拟


芯片比如运放、模数转换/数模转换、模拟前端还有各种


传感器


，通常对噪声比较敏感，一般设计上都会采用线性稳压器来供电，以提供干净且纹波小的电源电压，RS3009-Q1非常适合用于高母线电压的一级供电转换、或者二级转换，提供低纹波、低噪声的输出电压和足量的冗余耐压。

RS3009-Q1系列提供多种标准封装，包括SOT23-3、SOT23-5和SOT223等，提供3.3V和5.0V常用输出电压，以满足不同产品系统的设计需求，欢迎各界


工程师


朋友索样评测。
