从设计到量产：其利天下13万转无刷吸尘器PCBA方案全流程技术解析

13万转已成为高端无线吸尘器的核心性能门槛，想要把实验室里的高速方案变成稳定量产的产品，厂家普遍面临三大难题：高速控制精度不足、硬件与


电机


适配性差、量产良率低、研发周期长。普通方案商往往只能提供样品，无法覆盖从设计到量产的全链路闭环，最终导致

样品达标、量产翻车

。

深圳其利天下技术开发有限公司，依托自研

高端芯片系列KY32DS024

，打造标准化、可量产的

其利天下13万转无刷吸尘器


PCB


A方案

，覆盖需求定义、硬件设计、固件开发、样机验证、量产导入全流程，以芯片级底层支撑+工程化量产保障，让13万转高速方案真正实现稳定落地，助力厂家快速打造高端竞争力产品。

一、需求定义与核心芯片选型：锁定高端性能基线

方案开发的第一步，是明确13万转高速场景的核心指标：稳定转速、静音运行、高能效、宽温可靠、量产一致性。普通通用


MCU


无法支撑高速无感FOC运算与


高精度




电流采样


，必须选用

电机专用高端主控芯片

。

其利天下

高端芯片系列主推型号KY32DS024

，是专为10–15万转高速


无刷电机


打造的32位高性能MCU，为13万转方案提供底层算力与硬件支撑：

•


  ARM


  Cortex-M0内核，最高主频48MHz，单周期硬件乘法器，满足高速FOC实时运算；



•
  内置12bit 1Msps高速


  ADC


  、2路PGA可


  编程




  放大器


  、2路


  模拟




  比较器


  ，单电阻采样精准稳定；



•
  16位EPWM支持3通道6路互补输出，带死区、硬件刹车，适配三相高速电机驱动；



•
  宽压2.5–5.5V、宽温-40℃~105℃，停止模式功耗低至1μA，兼顾性能与低功耗。


精准的芯片选型，从源头奠定13万转方案的高性能与高可靠性基础。

二、硬件设计与


DFM


优化：为高速与量产双向适配

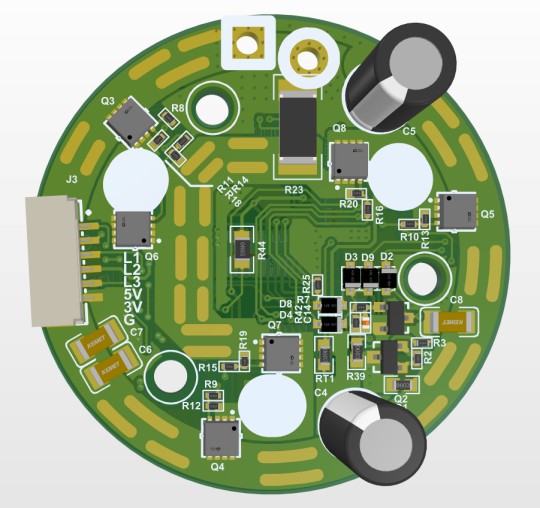

基于KY32DS024高端芯片的高集成特性，其利天下对PCBA进行

量产导向硬件设计

，在保证13万转稳定运行的同时，最大化简化电路、提升可制造性：

1.

   原理图高集成简化



依托KY32DS024内置运放、比较器、


AD


C等模拟外设，省去多颗分立器件，将传统8–10颗器件精简为单芯片方案，BOM成本更低、故障点更少、一致性更强。

1.

   PCB高速量产优化



•
  功率回路与


  信号


  回路严格分离，缩短高频电流路径，降低EMI干扰；



•
  加厚铜箔与优化散热布局，保证13万转长时间运行温升可控；



•
  执行DFM


  可制造性设计


  ，适配自动化SMT贴片，减少人工调试环节。


1.



   保护电路


   硬件冗余



集成过流、过压、欠压、过温、堵转、硬件急停多重保护，预留20%功率冗余，适配批量


元器件


离散性，从硬件杜绝高速烧板风险。

三、固件


算法


开发：13万转平稳运行的核心灵魂

硬件为基，算法为魂。其利天下基于KY32DS024芯片资源，深度定制

13万转专用高速控制算法

，实现转速、静音、能效三者平衡：

1.

   高速无感FOC矢量控制



精准解耦励磁与转矩


电流


，弱磁扩速算法稳定输出13万转，无丢步、无啸叫，效率提升至92%；

1.

   平滑换相静音算法



消除换相电流尖峰，将电磁噪音降至60dB以内，高速运行无刺耳杂音；

1.

   智能多级休眠与负载自适应



空载自动降功耗，负载动态调节功率，兼顾续航与吸力，能效提升40%；

1.

   电机参数自适应



上电1秒自动识别电机内阻、电感、反电动势，兼容±20%批次波动，无需逐台调试。

整套固件经过百万级量产验证，可直接烧录量产，大幅缩短厂家开发周期。

四、样机验证与性能调试：7天快速出样，全指标达标

其利天下建立标准化样机验证体系，确保每版PCBA方案性能真实可靠：

1.

   基础性能测试

   ：13万转转速精度、电流波形、效率、噪音实测；



2.

   环境可靠性测试

   ：-20℃~65℃高低温循环、72小时连续重载、振动测试；



3.



   EMC


   与安规预测试

   ：提前优化


   电磁兼容


   ，降低


   认证


   整改风险；



4.

   电机匹配测试

   ：兼容多厂家13万转高速风机，即插即用稳定运行。


依托成熟方案与标准化流程，实现

7天出样机、15天完成性能锁定

，让厂家快速进入量产准备阶段。

五、量产导入与质量管控：良率99.5%，拒绝批量翻车

量产能力是13万转方案的最终考验。其利天下提供全流程量产支持，彻底解决“样品好用、量产难搞”的行业痛点：

1.

   自动化批量校准工具



产线一键校准参数，30秒/台，效率是人工的20倍，1人即可管控整条产线，保证性能一致；

1.

   全工况预量产验证



小批量试产1000–5000台，模拟真实产线流程，提前排除所有隐患；

1.

   全流程品质管控



IQC来料检验→SMT贴片→AOI检测→FCT功能测试→老化筛选，100%全检出厂；

1.

   供应链与工艺输出



提供完整BOM、Gerber、坐标文件、SMT工艺文件，支持厂家直接导入自有产线。

最终实现

量产良率稳定99.5%

，不良率控制在0.5%以内，无方案设计导致的批量故障。

六、全场景适配：覆盖家用/商用全品类吸尘器

其利天下13万转无刷吸尘器PCBA方案，以KY32DS024高端芯片为核心，实现全场景覆盖：

•
  家用：手持无线吸尘器、立式吸尘器、无线除螨仪；



•
  商用：大功率工业吸尘器、无线洗地机、车载吸尘器。


同一套硬件平台，仅需微调参数即可适配不同机型，无需重复研发，大幅降低厂家研发成本。

总结：设计到量产一步到位，高端芯片筑牢核心竞争力

从需求定义、芯片选型、硬件设计、算法开发，到样机验证、量产导入、品质管控，其利天下打造

全链路闭环

的

13万转无刷吸尘器PCBA方案

，以

高端芯片系列KY32DS024

为核心支撑，真正实现高速性能与量产稳定的统一。

对于高端吸尘器厂家而言，选择其利天下，就是选择

短周期、低风险、高良率、高性能

的一站式高速驱动解决方案，快速抢占13万转高端市场，打造差异化爆款产品。
