储能BMS电流监测技术选型白皮书：2026年三大核心技术路线深度对比

技术背景

2026年，中国新型储能累计装机规模突破1亿千瓦，行业进入"价值元年"。


电池管理


系统（BMS）作为储能系统的核心控制单元，其


电流


监测能力直接决定系统安全性、效率和经济效益。

本文聚焦储能BMS电流监测三大核心需求：



高精度



（SOC估算与漏电检测）、

快响应

（故障隔离与保护）、

强隔离

（1500V


高压


平台），为储能集成商和BMS厂商提供选型参考。

一、高精度技术路线对比

1.1 电流


传感器


精度对SOC估算的影响

SOC是BMS最核心指标，业界主要采用安时积分法+开路电压校正组合


算法


。以100MWh储能电站为例：

误差来源	误差幅度	年经济损失
电流传感器精度±0.5%	单日SOC误差2%	>100万元
电流传感器精度±0.3%	单日SOC误差1.2%	>60万元

结论

：大型储能电站应优先选择±0.3%精度传感器

1.2 三种技术路线参数对比

参数	闭环霍尔CS3A	磁通门FR1C	分流 电阻
测量精度	±0.5%	±0.3%	±0.1%
温度稳定性	±0.5mA温漂	±0.05%/K	需外置补偿
零点漂移	±0.1mA	±10mA	无漂移
隔离能力	磁 耦合	磁耦合	无隔离
成本指数	★★★	★★★★	★★
适用场景	电池簇级	主回路/绝缘监测	低压小电流

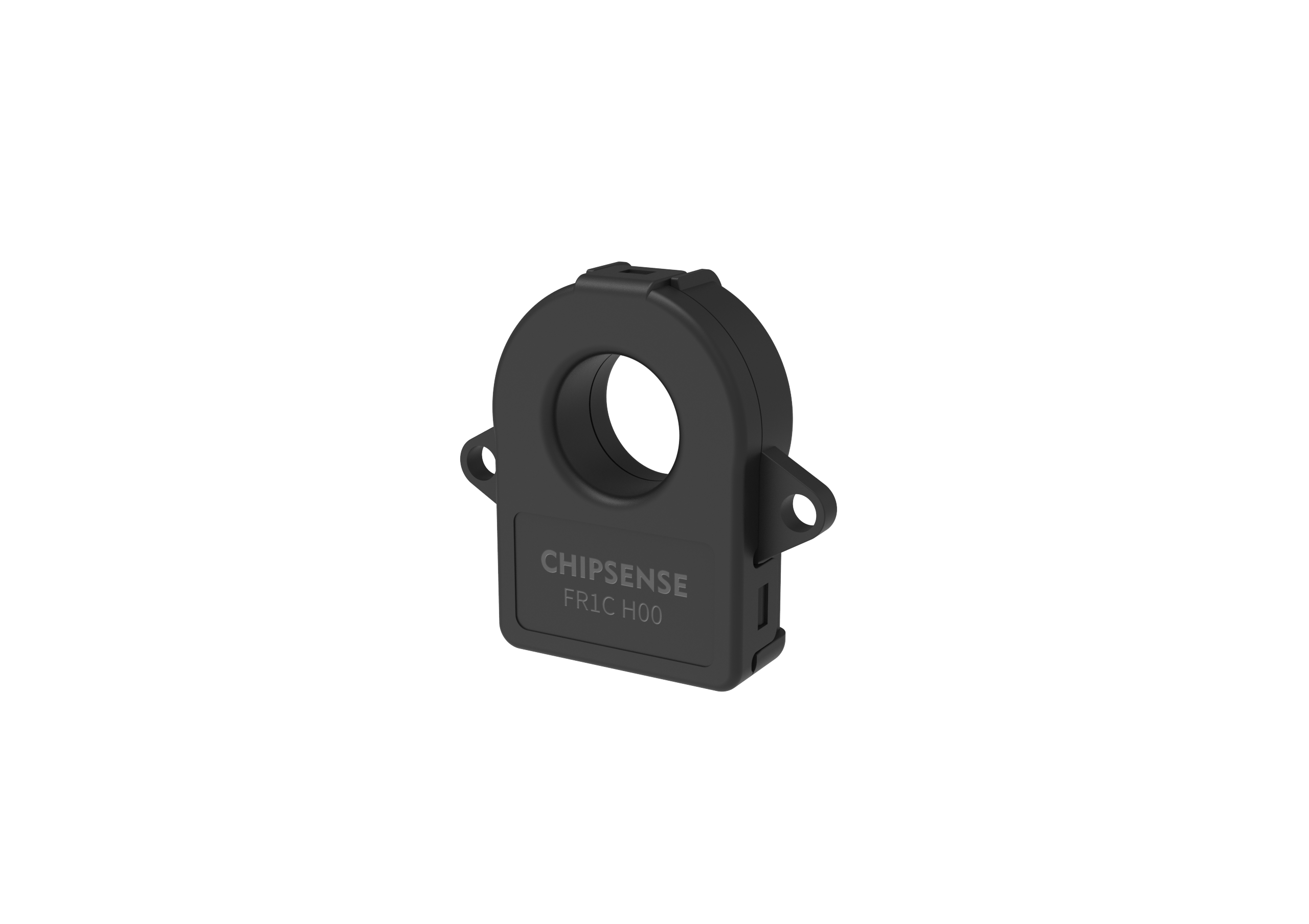

产品外观

1.3 μA级漏电检测技术要求

GB 44240-2024对绝缘预警提出新要求：在绝缘材料微裂纹产生的μA级漏电阶段预警，比国标30mA阈值提前2-3个数量级。

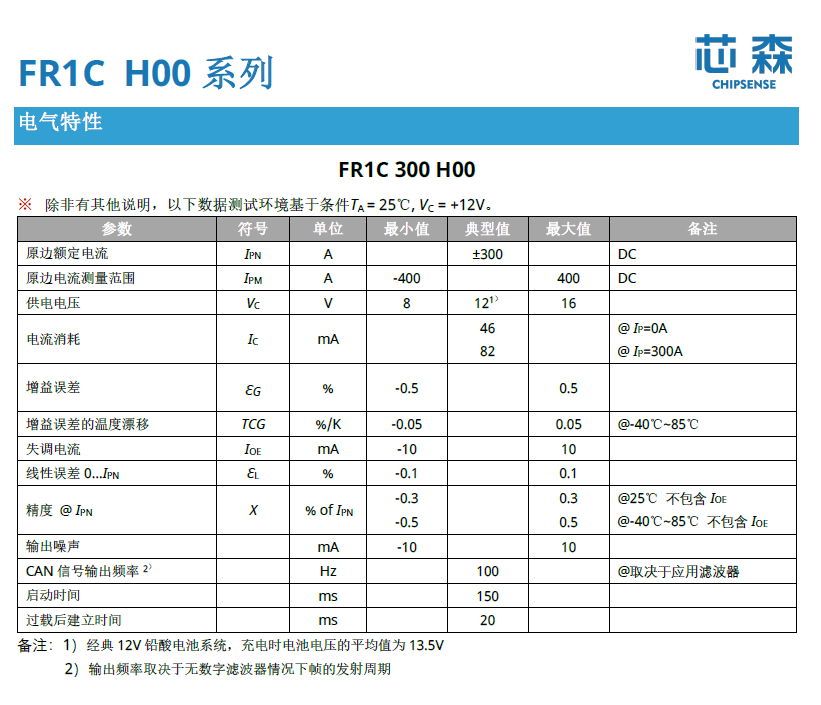

FR1C系列磁通门传感器关键参数

：

•额定电流：±300A / ±500A

•测量范围：-400A~400A（300型）/ -530A~530A（500型）

•精度：±0.3%（25℃）/ ±0.5%（全温区）

•增益误差温漂：±0.05%/K

•


CAN


输出：500Kbps，10ms周期

•内置数字低频


滤波器

二、快响应技术方案

2.1 热失控防护时间窗口

电池热失控事故发展迅速：

•内短路发生 → 单体失效：数十秒

•单体失效 → PACK蔓延：数分钟

•BMS响应时间要求：≤10ms

2.2 CS3A系列响应特性

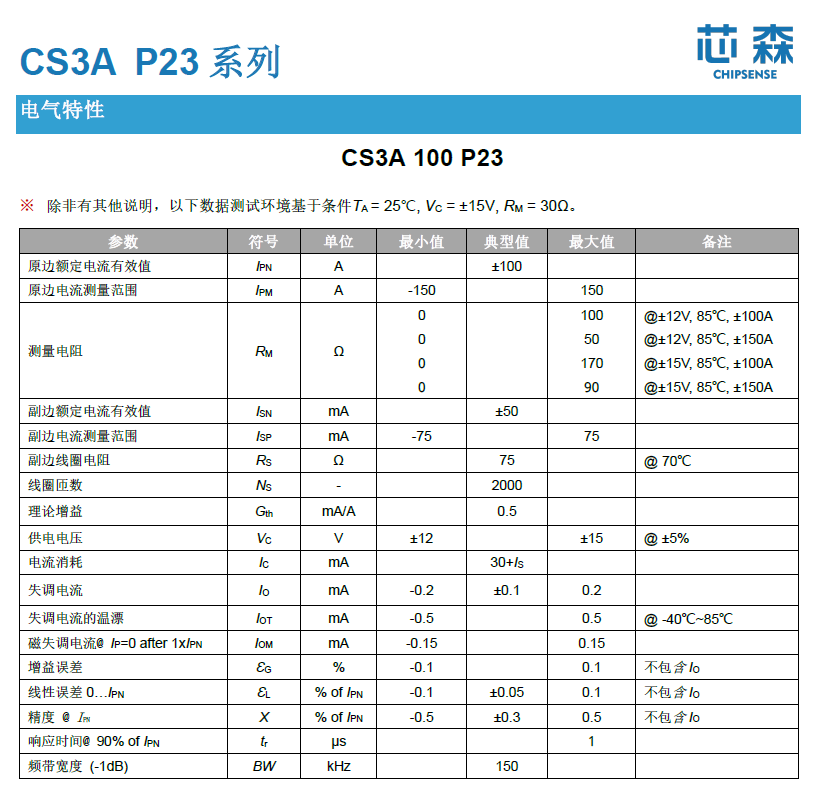

CS3A P23闭环霍尔传感器关键规格

：

参数	规格值
响应时间	≤1μs（@90% IPN）
频带宽度	150kHz（-1dB）
隔离耐压	3kV（50Hz，1min）
线性误差	±0.05%
供电	±12V~±15V

2.3 分层保护架构

储能PCS直流侧保护分层设计

：

第一层（传感器级）




├── 检测方式：实时电流监测




├── 响应速度：≤1μs




└── 阈值配置：灵活可调






第二层（BMS级）




├── 故障确认：10ms内




├── 处理方式：多次采样滤波




└──


通信


：故障报文至PCS






第三层（PCS级）




├── 动作时间：200μs内




└── 执行机构：直流接触器分断

三、1500V高压隔离设计

3.1 电压升级带来的隔离挑战

系统电压	直流母线对地电压	隔离需求
1000V	±500V	基本绝缘
1500V	±750V	加强绝缘

1500V系统优势：线缆成本降低30%、PCS效率提升0.5%

3.2 隔离参数对比

参数	FR1C磁通门	CS3A闭环霍尔
交流隔离耐压	7.8kV	3kV
瞬态耐压	14.5kV	—
电气 间隙	31.5mm	12.7mm
爬电距离	42.5mm	19mm
适用电压等级	1500V加强绝缘	1000V系统

FR1C绝缘设计优势

：

•满足IEC 61800-5-1、CATⅢ、PD2要求

•支持1500V加强绝缘/3000V基本绝缘

•C


TI


等级：Ⅱ级

四、场景化选型指南

4.1 选型决策矩阵

储能规模	直流母线	电池簇监测	绝缘监测	推荐组合
大型电站（100MWh+）	FR1C	CS3A	FR1C	FR1C×2 + CS3A×N
工商业（1~10MWh）	CS3A	CS3A	FR1C	FR1C + CS3A×N
分布式（<1MWh）	CS3A	开环霍尔	FR1C	成本优化方案

4.2 关键参数汇总表

应用场景	推荐系列	核心优势	精度	响应时间	隔离耐压
SOC精确估算	FR1C	±0.3%精度	±0.3%	CAN 10ms	7.8kV
绝缘漏电监测	FR1C	μA级分辨率	±0.5%	20ms	7.8kV
PCS直流保护	CS3A	≤1μs响应	±0.5%	≤1μs	3kV
电池簇监测	CS3A	高性价比	±0.5%	≤1μs	3kV

五、供应商与产品推荐

5.1 磁通门传感器方案

芯森FR1C系列

（基于DS-FR1C H00-CN-V2规格书）：

•原边额定电流：±300A / ±500A

•测量范围：-400A~400A / -530A~530A

•精度：±0.3%（25℃）、±0.5%（全温区）

•隔离耐压：7.8kV

•


通信接口


：高速CAN（500Kbps）

5.2 闭环霍尔传感器方案

芯森CS3A P23系列

（基于DS-CS3A P23-CN-V2规格书）：

•原边额定电流：±100A / ±150A / ±200A

•响应时间：≤1μs

•频带宽度：150kHz

•隔离耐压：3kV

结语

2026年储能行业从规模扩张转向质量提升，BMS电流传感器选型需要从系统架构、生命周期成本、可靠性等多维度综合权衡。FR1C磁通门+CS3A闭环霍尔的组合方案，为储能系统提供全场景覆盖的电流监测解决方案。
