堵车到崩溃？5分钟搞懂ETC“丝滑”通行背后的通信黑科技

毫秒级交易、5.8GHz DSRC、双向加密


认证


——ETC如何让你纵享丝滑

---

五一将至，你还把高速收费站当停车场吗？

每逢五一、国庆等节假日，高速公路收费站往往成为巨大的

“停车场”

。

人工收费车道上，车辆走走停停，排起长龙；而旁边的ETC车道，车辆却常常能以二三十公里的时速

“丝滑”

通过，栏杆自动抬起，费用瞬间扣除。

这种鲜明对比的背后，正是

ETC（Electronic Toll Collec


ti


on，电子不停车收费系统）

在发挥作用。

为什么ETC能实现

“无感”

通行？答案藏在它的


通信


原理里——如何在高速移动、时间窗口极短的环境中，完成金融级安全的数据认证与交易。本文将带你深入


拆解


ETC系统的物理组成与核心


通信技术


。

---

一、ETC为何能“解救”堵车？

节假日收费站拥堵的根本原因在于——

单车通行时间过长

。

车道类型	单车耗时	通行速度
人工车道	约15-20秒	停车等待
ETC车道	200-300毫秒	约30km/h

这200毫秒里，ETC完成了以下所有动作：

1.
   检测车辆进入通信区



2.
   唤醒车载设备



3.
   双向加密认证



4.
   读取车辆信息



5.
   完成扣费或写入口



6.
   触发抬杆



7.
   生成交易流水


如果将人工收费比作“窗口办事”，那么ETC就是

“提前办好证、刷脸过闸机”

。它把大量需要停车完成的操作，搬到了行驶中、毫秒级的


无线通信


中完成。

---

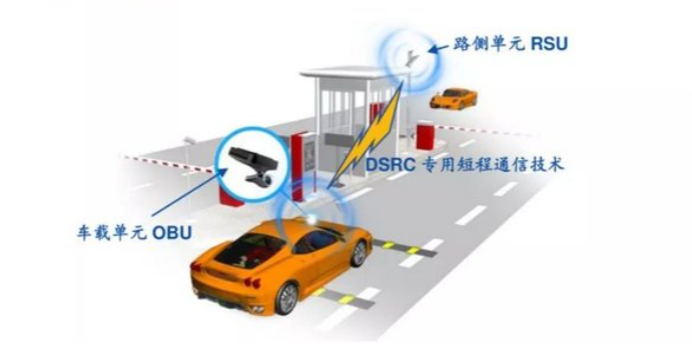

二、系统骨架：谁在背后支撑？

要理解ETC的原理，先要认识它的三大核心部件：

1. 车载单元（OBU）—— 车辆的“电子身份证”

OBU通常安装在车辆挡风玻璃内侧，俗称

“电子标签”

。它不是普通的


RFID


卡，而是一个低功耗


嵌入式


计算机，内含主控芯片、安全芯片（ESAM）、


射频


芯片及防拆开关。在双片式OBU中，还需插入一张


CPU


卡作为支付介质。

2. 路侧单元（


RS


U）—— 收费站的“天眼”与“喉舌”

RSU架设在车道上方或侧方，像一台不停

“喊话”

的无线设备。它由


微波




天线


、读写


控制器


和车道工控机组成，持续发射

5.8GHz

的微波


信号


，随时准备与驶过的OBU“对话”。

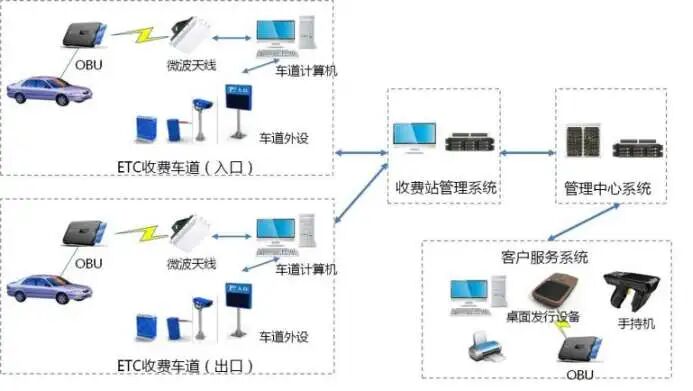

3. 后台系统 —— 智慧的“大脑”

包括收费站管理系统和全国联网结算


中心


。RSU获取的数据通过加密网络传至后台，完成车型比对、黑名单校验及银行扣费。这也是为什么你的ETC可以在全国大部分高速通用——背后是一张庞大的

清分结算网络

。

---

三、通信心脏：DSRC技术解析

ETC之所以能实现“无感”通行，仰赖的是

专用短程通信（DSRC）

技术。这是专门为车-路短距离、高动态通信设计的无线协议。

1. 频段选择：为何是5.8GHz？

中国ETC国家标准（GB/T 20851）采用

5.8GHz频段

。

•
  更高带宽（可达500kbit/s以上），能承载加密后的复杂交易数据包



•
  背景噪声低，抗干扰能力强



•
  穿透性略逊于低频，但在收费站10米左右的短程通信范围内，高数据传输率优势完全盖过弱点


2. 唤醒机制：如何省电？

OBU内部没有常开的接收机，而是采用

被动唤醒策略

。

•
  RSU天线持续发送特定编码的

  “唤醒信号”




•
  只有车辆驶入通信区域（距天线6-8米），OBU检测到该信号后，才会激活主控电路



•
  这种

  “静默待机”

  使得OBU内置电池能支撑

  5年以上



3. 防碰撞：多车同时通过怎么办？

节假日车流量大，ETC车道也会出现前后车相距很近的情况。RSU必须具备

防碰撞能力

。

•
  通过特定的时隙分配


  算法


  ，RSU会逐一与OBU建立逻辑连接，避免信号互相干扰



•
  这也是为什么后车偶尔会出现“刷不上”需要倒车重试的原因——通信冲突了


---

四、毫秒级交易：通信流程全拆解

让我们跟随一辆车，看看这200毫秒内发生了什么：

第一阶段：唤醒与识别

车辆压过收费站地感线圈 → 线圈触发RSU发射5.8GHz广播信号 → OBU被唤醒 → 立即回传存储在安全芯片中的车辆信息（车辆ID、车型、车牌号等）。RSU迅速比对黑白名单。如果OBU已被挂失或拆卸（防拆开关弹起），系统立即报警并抓拍。

第二阶段：双向认证

这不是简单的读卡，而是一次

双向身份验证

。

•
  RSU发送随机数给OBU → OBU使用内置安全芯片中的国密算法对随机数进行加密运算并返回



•
  同理，RSU也需证明自己身份


只有双方密钥匹配，交易才被允许。这一机制防止了伪冒OBU或“路侧钓鱼”攻击，保证了无线环境下的金融支付安全。

第三阶段：交易处理

•

  出口场景

  ：RSU向OBU发送扣费指令 → OBU执行金额扣减 → 生成交易记录



•

  入口场景

  ：RSU向OBU写入入口站编码、时间等信息，以便出口计算费用


第四阶段：抬杆与结算

交易成功的指令传至栏杆机 → 栏杆抬起 → 车辆通过。同时，交易流水上传至收费站服务器，最终进入全国联网中心进行清分结算。

---

五、为什么ETC车道还会堵？

尽管ETC大大提升了通行效率，但在节假日高峰，ETC车道有时也会出现排队。主要原因有三：

1.

   车速过慢

   ：部分司机在ETC车道刻意减速甚至停车，打乱了正常的通信节奏



2.

   跟车过近

   ：前后车距离太近，导致RSU无法正确识别前车与后车的信号边界，造成误读或漏读



3.

   设备问题

   ：OBU电量不足、安装位置不当、挡风玻璃贴膜屏蔽信号等，都会导致通信失败，需要倒车或转人工道


这些恰恰说明：ETC虽然技术成熟，但仍需要司机正确使用——

保持车速、保持车距、确保设备正常

。

---

六、未来展望：ETC会被淘汰吗？

目前，ETC正与车牌识别形成

双模冗余

——当微波通信受干扰时，高清摄像头作为备用。

虽然


5G


-V2X技术崭露头角，但基于5.8GHz DSRC的ETC凭借

低成本、低功耗、高安全性

的优势，依然是大规模基础设施的最优解。

未来更可能的方向是：

ETC与自由流收费、车路协同融合

，彻底取消收费站物理栏杆，让堵车成为历史。

---

结语

下一次你在节假日堵在收费站时，不妨看一眼旁边畅通的ETC车道。

那条车道上，每一辆飞驰而过的车，都在

200毫秒内

完成了一次金融级的无线交易。ETC的原理并不复杂，但它用精巧的通信协议设计，把一个物理世界的拥堵难题，转化成了电磁波世界的流畅对话。

这正是

技术改变生活

的一个微小而有力的注脚。

小贴士

：节假日出行前，记得检查OBU是否正常（绿灯常亮或闪烁），玻璃贴膜不要遮挡OBU安装位置，保持适当车速和车距，让ETC真正“丝滑”起来！
