【新品】嵌入式开发总在“画板子”？ECK40-E核心板：全国产工业级，让硬件设

嵌入式


硬件开发周期长？

核心板选型顾虑多？

工业级应用要求高？

ECK40-E系列核心板与ECB40-PGE单板机

——亿佰特基于


瑞芯微


RK3562打造的全国产工业级嵌入式平台。核心板集成


处理器


、内存、存储与


电源


系统，底板引出丰富接口，提供完整软硬件参考设计，助您

降低开发门槛、缩短产品上市时间

。

系列型号（点击产品型号可了解官网详情）：

ECK40-E2E32-I

ECK40-EN2E32-N

ECB40-PGEN2E32-N

ECB40-PGE2E32-I

核心亮点：三大维度，直击


嵌入式开发


痛点

痛点一：硬件设计复杂，周期冗长

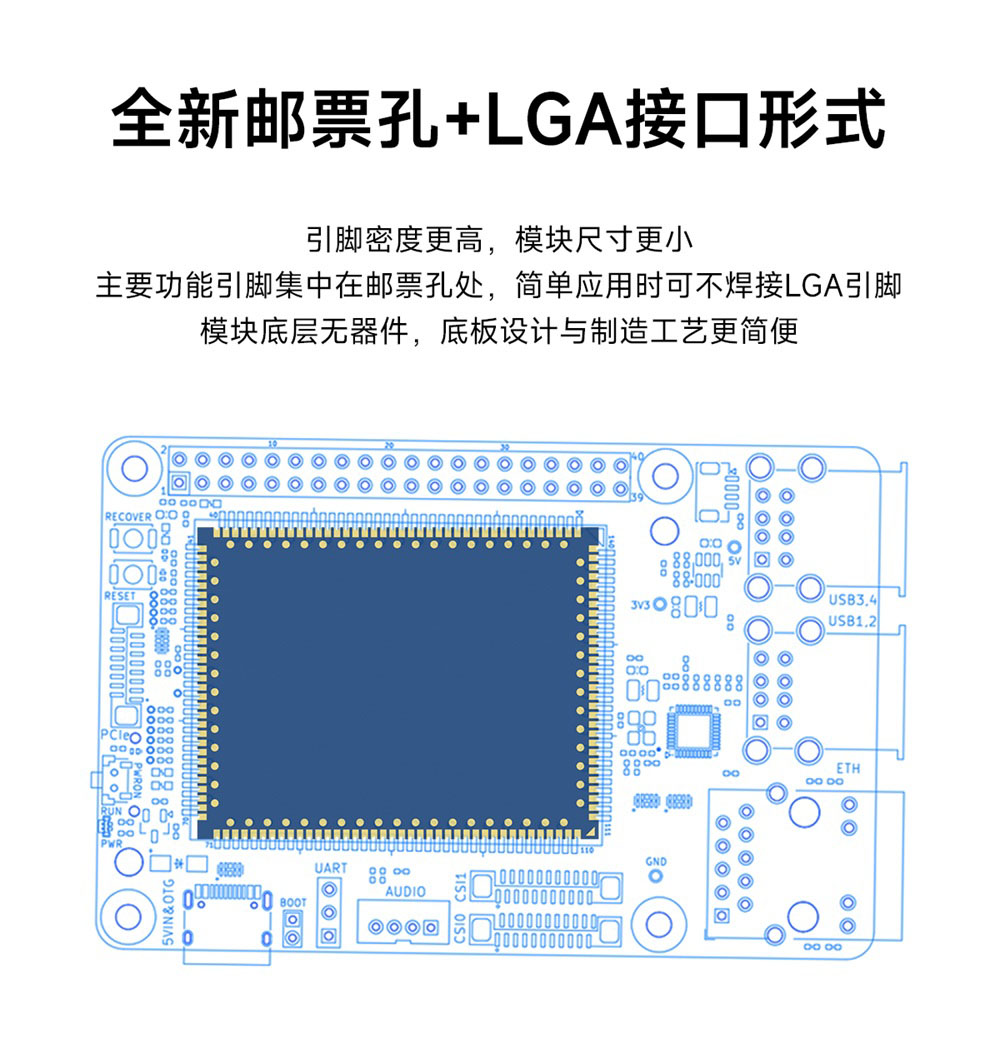

核心板+底板模式

：核心板集成RK3562处理器、2GB LP


DDR


4、32GB eMMC及电源系统，用户仅需设计底板即可灵活配置I/O资源

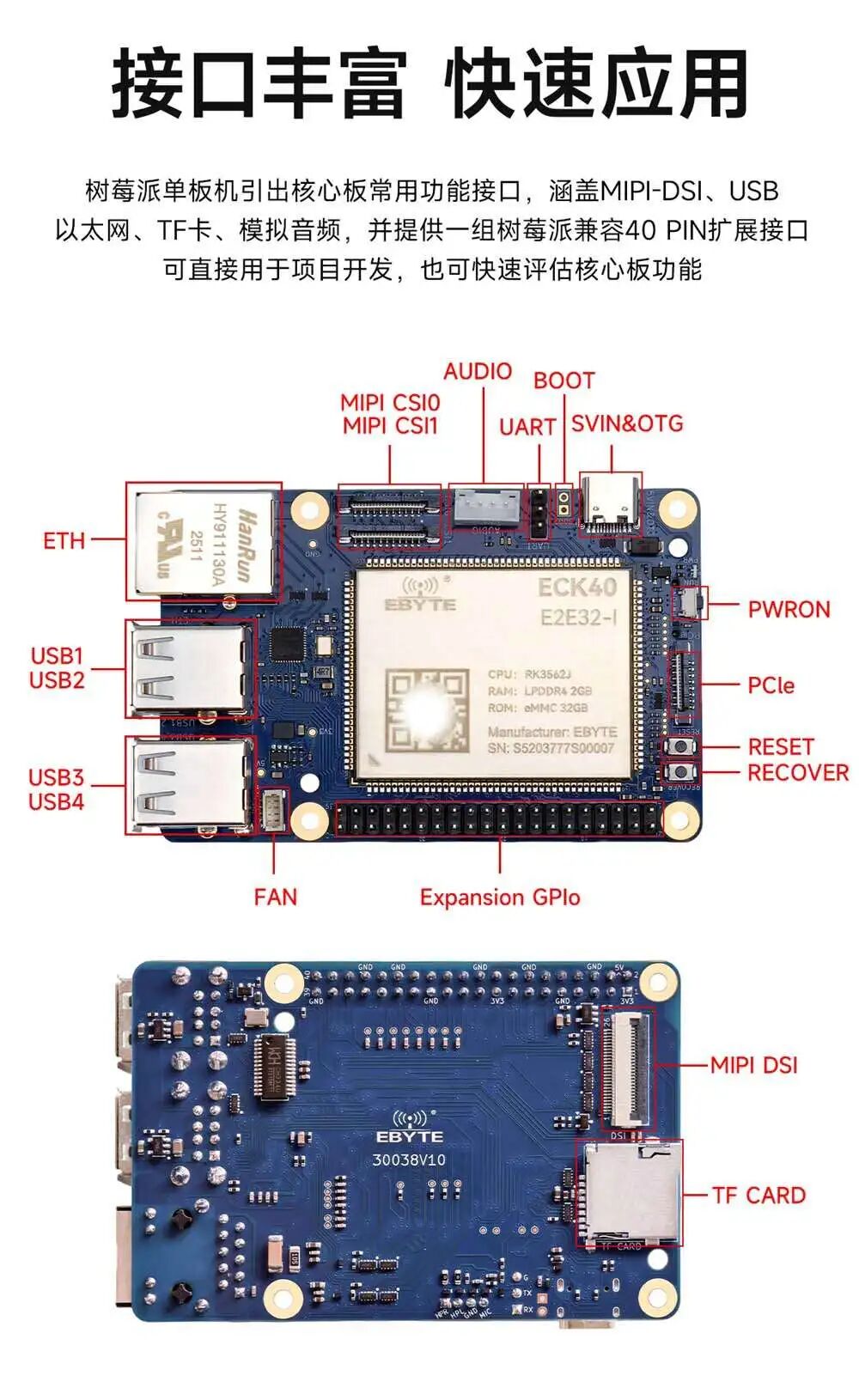

配套单板机

：ECB40-PGE底板引出MI


PI




DSI


、


CSI


、PCIe、


USB


、


以太网


、


音频


、


TF


卡、GPIO等


接口


，

可直接用于工业场景

，也可作为功能验证平台

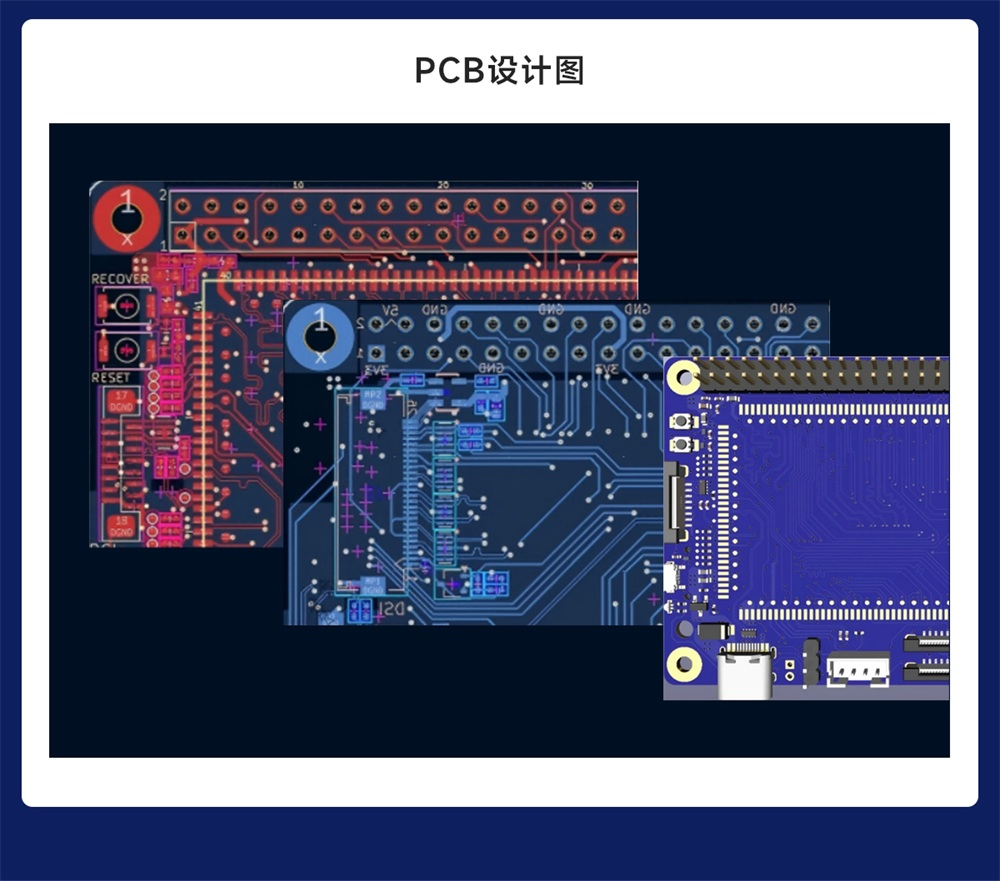

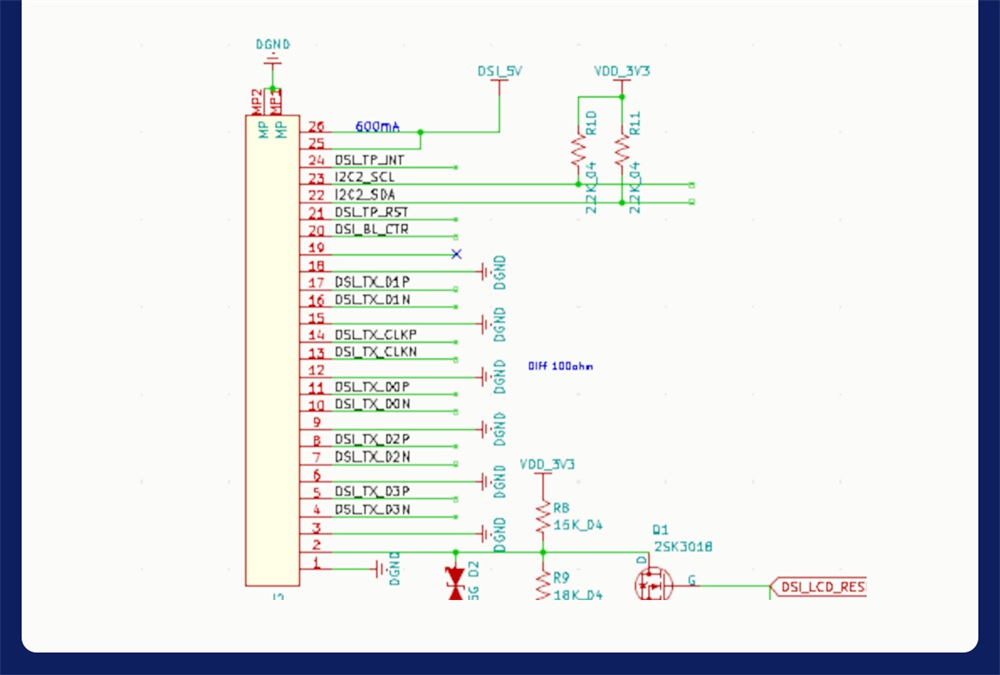

开源设计

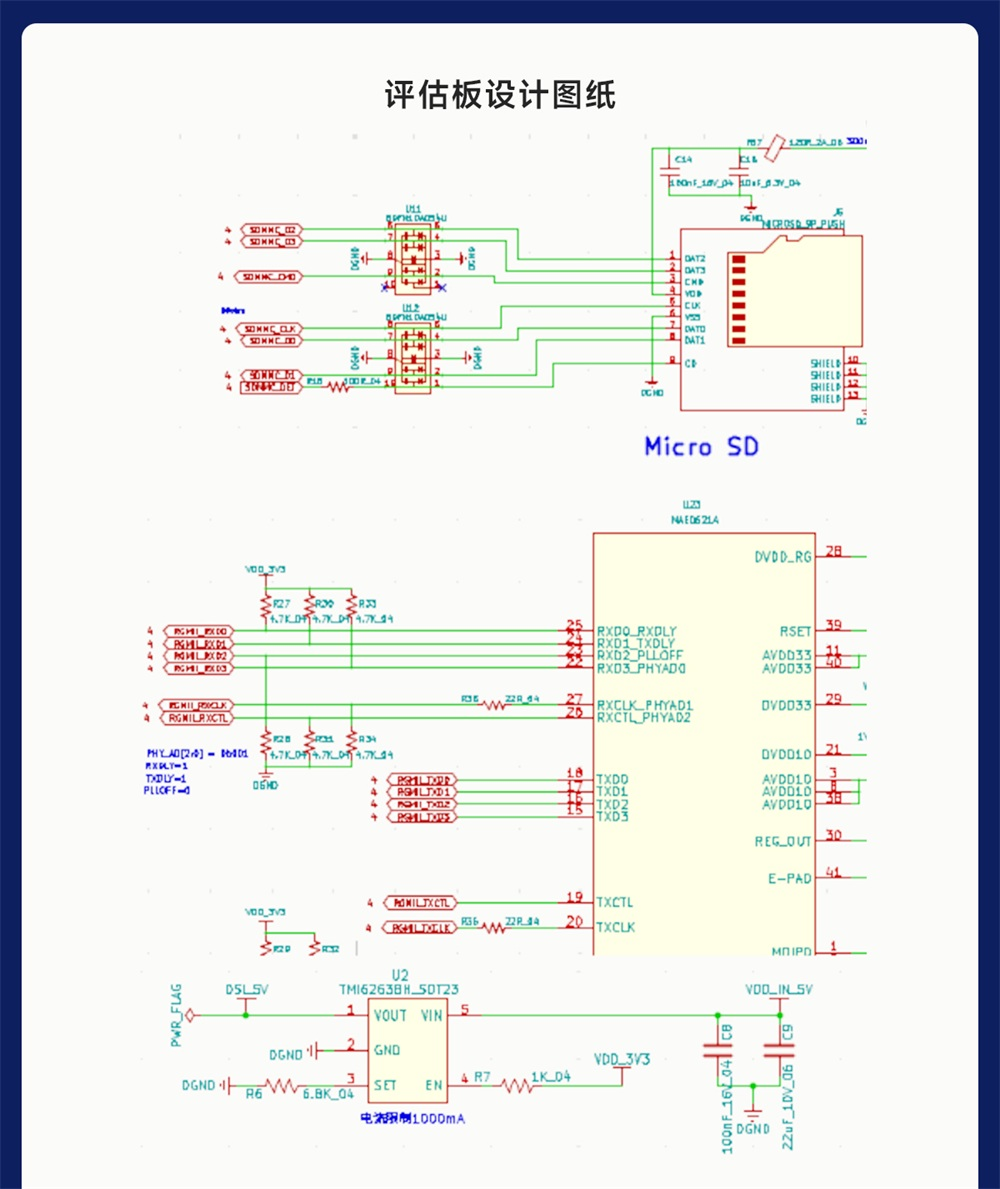

：亿佰特提供底板原理图、封装、


PCB设计


文件，帮助用户快速验证核心板功能，优化设计质量 可点击查看更详细资料：

痛点二：全国产化+工业级可靠性要求严苛

•

  全国产化器件

  ：ECK40-E系列采用全国产化工业级器件设计，满足自主可控需求



•

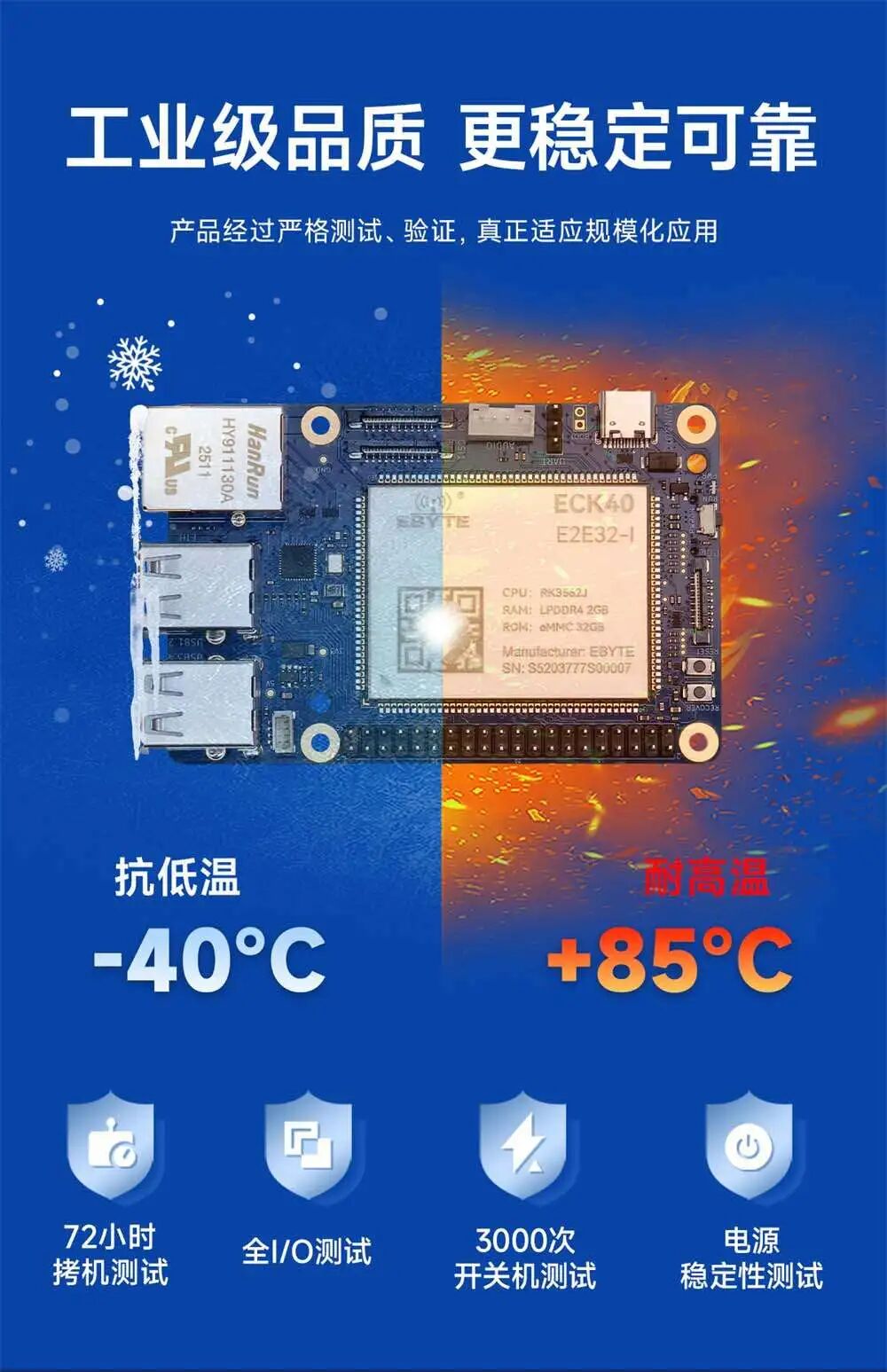

  宽温工作

  ：提供**-25℃～85℃

  （宽温级）和

  -40℃～85℃**（工业级）两种选项，适应严苛环境


•

  高可靠性

  ：核心板10层板设计，沉金无铅工艺；底板设计等级高于普通开发板，可直接批量应用


痛点三：算力与接口不足，难以满足复杂应用

高性能处理器

：四核


ARM


Cortex-A53，最高2.0GHz，集成M0协处理器；

NPU算力达1 TOPS

（RK3562J型号不支持，但RK3562支持），支持INT4/INT8/INT16/FP16混合精度，兼容主流


AI


框架

丰富视频能力

：支持H.265 4K@30fps解码、H.264 1080p@60fps编解码；三路显示接口（RGB/LVDS/MIPI DSI），两路MIPI CSI摄像头输入

•

  海量接口

  ：10个


  UART


  、6个


  I2C


  、3个SPI、16个PWM、2个


  CAN


  、千兆+百兆MAC、USB3.0/2.0、PCIe2.1等，最大86个GPIO


产品组合与规格

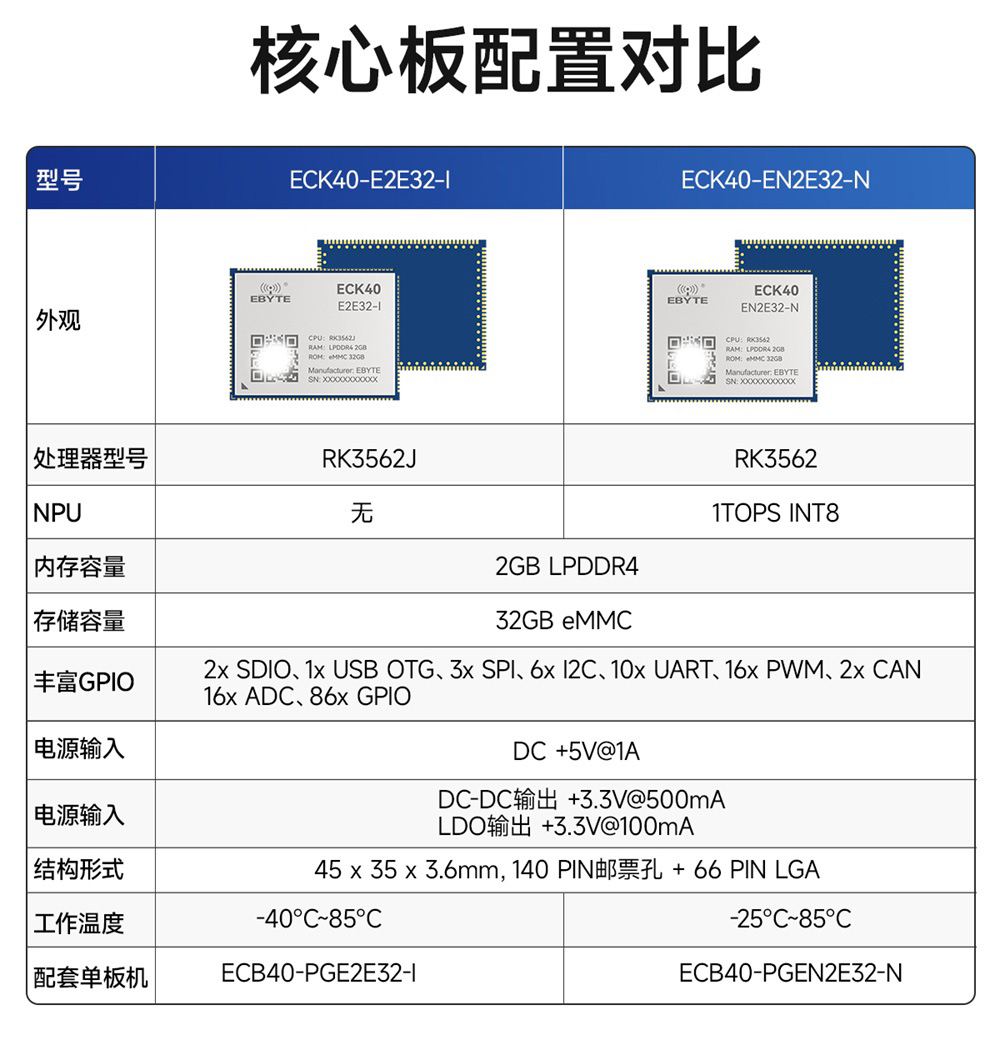

ECK40-E 核心板选型

注

：RK3562J不支持NPU，RK3562支持1 TOPS NPU。

ECB40-PGE 单板机接口

•
  电源：


  TYPE-C


  5V/2A输入



•
  显示：1路4-lane MIPI DSI（2048x1080@60fps）



•
  摄像头：2路2-lane MIPI CSI



•
  网络：1路千兆


  RJ45





•
  USB：4路USB2.0 HOST + 1路USB2.0 OTG（与电源共用TYPE-C）



•
  扩展：PCIe接口、TF卡槽、音频输入输出、调试串口、40Pin GPIO（兼容


  树莓派


  ，含SPI/I2C/CAN/UART/I2S）



•
  按键：RESET、PWRON、RECOVER、BOOT



•
  指示灯：红绿双色（电源/运行）

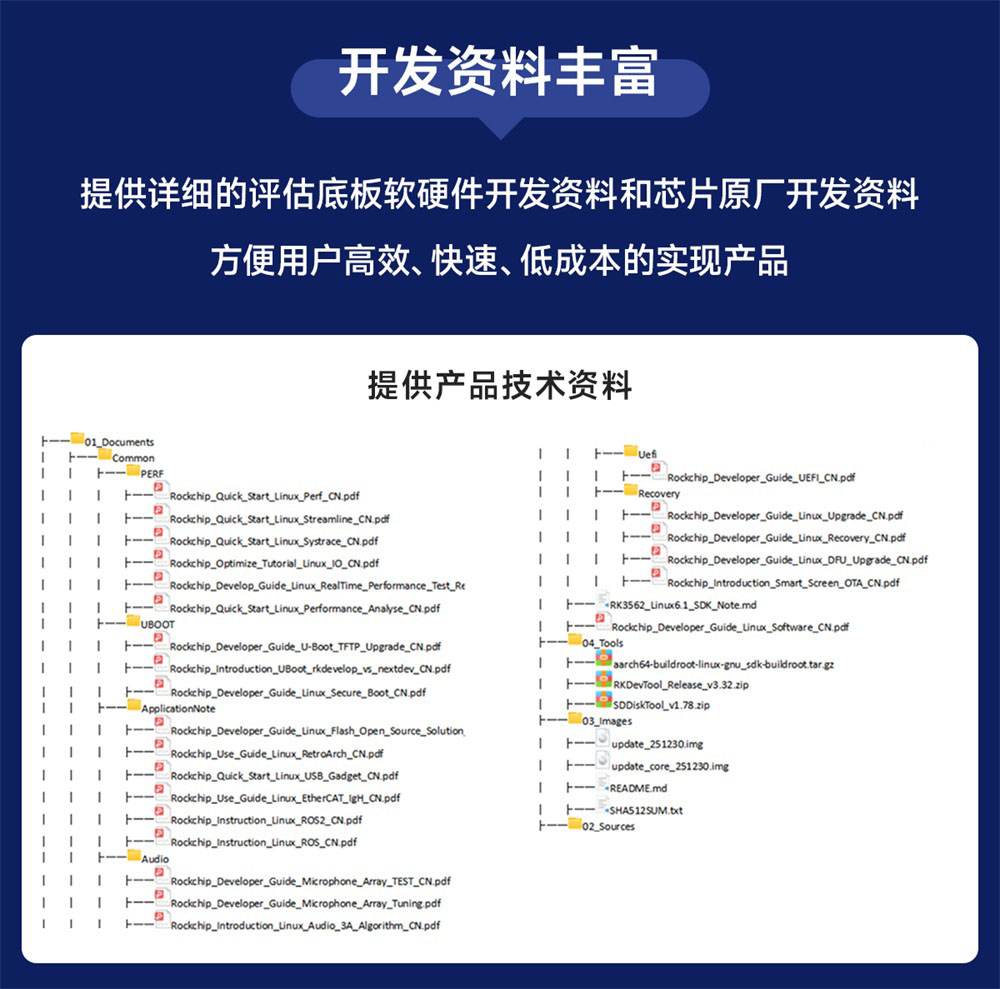

软件资源与开发支持

•



  操作系统



  ：


  Linux


  6.1.84内核，Buildroot 2024.02文件系统


源码开放

：提供U-boot 2017.17、Kernel、驱动模块源码

开发工具

：交叉编译工具链、USB烧录工具（RKDevTool）、


SD


卡烧录工具（SDDiskTool）

驱动支持

：音频、温控、SPI、MMC、PWM、


PMIC


、SARA


DC


、GMAC、显示框架、DSI、I2C、UART、CAN、PCIe、ISP、CSI、SAI等全驱动

为什么选择ECK40-E + ECB40-PGE？

它是一套

全国产、工业级、高算力、易开发的嵌入式核心平台

。无论您是做智能网关、


工业控制


、边缘计算，还是广告一体机、


机器人


、


无人机


，ECK40-E核心板搭配ECB40-PGE底板都能助您

大幅缩短硬件设计周期，快速进入软件与应用开发阶段

。

让嵌入式开发，从“造轮子”变成“搭积木”。
