同样是Mesh，凭什么WiFi R-Mesh就能“不掉链子”？

---

做


物联网


这行，最让人抓狂的事故现场你一定见过：

•
  "同一个


  蓝牙


  Mesh灯光系统，有的开关延迟3秒，有的延迟30秒。"



•
  "部署了WiFi Mesh路由组网，视频监控还是卡成PPT。"



•
  "上百台设备要配网，挨个手动配置到怀疑人生。"


这些问题其实不怪Mesh这个概念本身——问题出在

Mesh怎么实现的

。

今天不聊虚的，直接从技术实现层面掰开揉碎，看看三种主流Mesh方案到底有什么区别，以及什么场景下该选谁。

---

01 都是Mesh，底层实现天差地别

Mesh网络的本质是通过节点之间互相"跳一跳"来扩大覆盖范围。但"跳"这个动作，不同方案做起来完全不是一回事。

如果你做的是智能照明同步、


工业控制


这类对延迟敏感的项目，这三者的差异会直接体现在用户体验上。

---

02 蓝牙SIG Mesh：省电是真的，延迟不可控也是真的

先说蓝牙SIG Mesh（Bluetooth Special Interest Group Mesh）。这是


蓝牙技术


联盟在BLE协议栈上扩展的Mesh规范。

它怎么工作的

简单说就是

广播+洪泛

。一个节点发出消息，所有收到消息的节点再广播出去，直到消息到达目标节点。这种设计的好处是，不需要路由表，组网确实简单。

实际限制

•

  带宽太低：



  BLE物理层就那点带宽，带个几KB的


  传感器


  数据还行，想传视频或者大批量采集数据就歇菜了





•

  延迟看心情：



  广播是随机的，这次可能几十毫秒，下次可能几秒，完全不可预测





•

  规模大了很要命：



  节点越多，广播风暴越严重，效率急剧下降




适合什么场景

智能开关、传感器抄表、低功耗照明控制——这些对带宽和延迟没要求的场景，蓝牙SIG Mesh完全够用，而且是成本最低的选择。

---

03 传统WiFi Mesh：覆盖大了，性能下来了

传统WiFi Mesh一般是基于路由协议实现的，比如常见的IEEE 802.11s。每个节点都要运行路由


算法


，自己决定"这条路怎么走最优"。

它怎么工作的

数据包从A到B，每经过一个节点都要：解封装 → 查路由表 → 选路 → 再封装。这套流程保证了灵活性，但也带来了开销。

实际限制

•

  每跳都有开销：



  TCP/IP协议栈的处理成本不低，跳数越多，延迟累积越明显





•

  带宽衰减快：



  实测数据来看，5跳之后UDP吞吐量经常掉到初始值的20%以下





•

  路由环路风险：



  一不留神就会形成广播风暴，所以协议本身很复杂




适合什么场景

室内全屋WiFi覆盖这种场景，传统WiFi Mesh是成熟的方案。但如果你需要在上面跑视频传输或者工业控制，就需要掂量掂量了。

---

04 WiFi R-Mesh：瑞昱出的一个"怪招"

WiFi R-Mesh（Realtek Mesh）是瑞昱推出来的一个有点"另类"的方案。它既不是传统路由式转发，也不是蓝牙那种广播式，而是在



Wi-Fi


驱动层直接做转发

。

核心技术点

驱动层直接转发

：数据包到了驱动层，直接根据目标地址判断是否需要转发，不再过TCP/IP那一遍处理。


CPU


负载降低了，内存占用也小了。

树形拓扑

：这是R-Mesh最"固执"的地方——必须是树形结构。每个子节点有且仅有一个父节点，路径是固定的，不存在环路，也不需要复杂的路由计算。

快速父节点切换

：子节点会持续监测周围节点的


信号


质量，一旦发现更好的父节点，可以无缝切换过去。切换时间是百微秒级，几乎感觉不到断线。

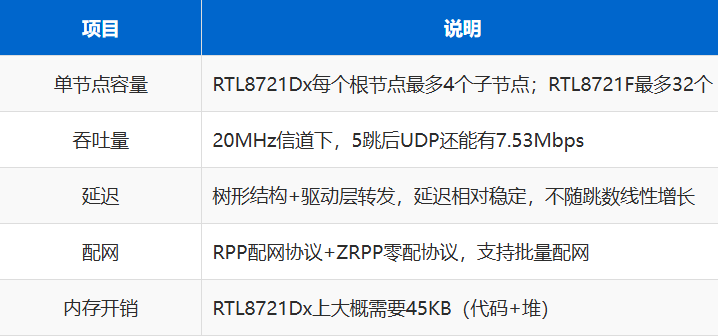

技术参数（基于RTL8721Dx，实测数据来源：瑞昱官方文档）

注

：RTL8711与RTL8721Dx同属瑞昱RTL87xx系列芯片，均支持R-Mesh功能。上述测试数据主要基于RTL8721Dx，仅供参考。实际性能请以安信可BW20系列（RTL8711）实测为准。

适合什么场景

•
  智能照明同步（延迟要控制在100ms以内）



•
  视频监控组网（需要稳定的多跳带宽）



•
  光伏微


  逆变器


  监控组网（对可靠性和延迟都有要求）



•
  工业物联网数据传输

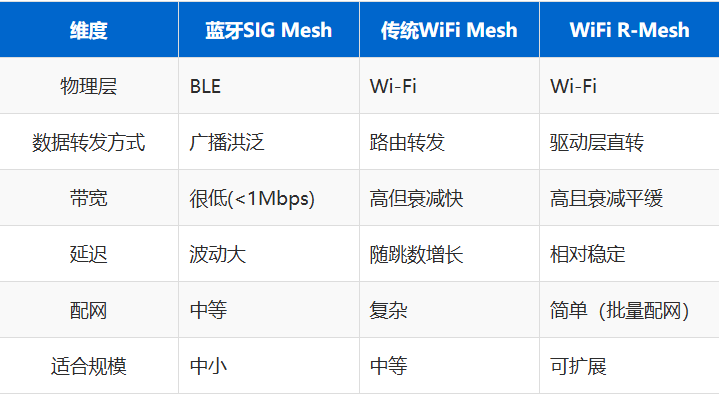

05 三种方案对比

---

06 光伏微逆变器场景，WiFi R-Mesh为什么更合适？

分布式光伏这两年发展很快，每个光伏板背面装一个微逆变器，把直流电转成交流电。但问题是这么多微逆变器怎么把数据传回来？

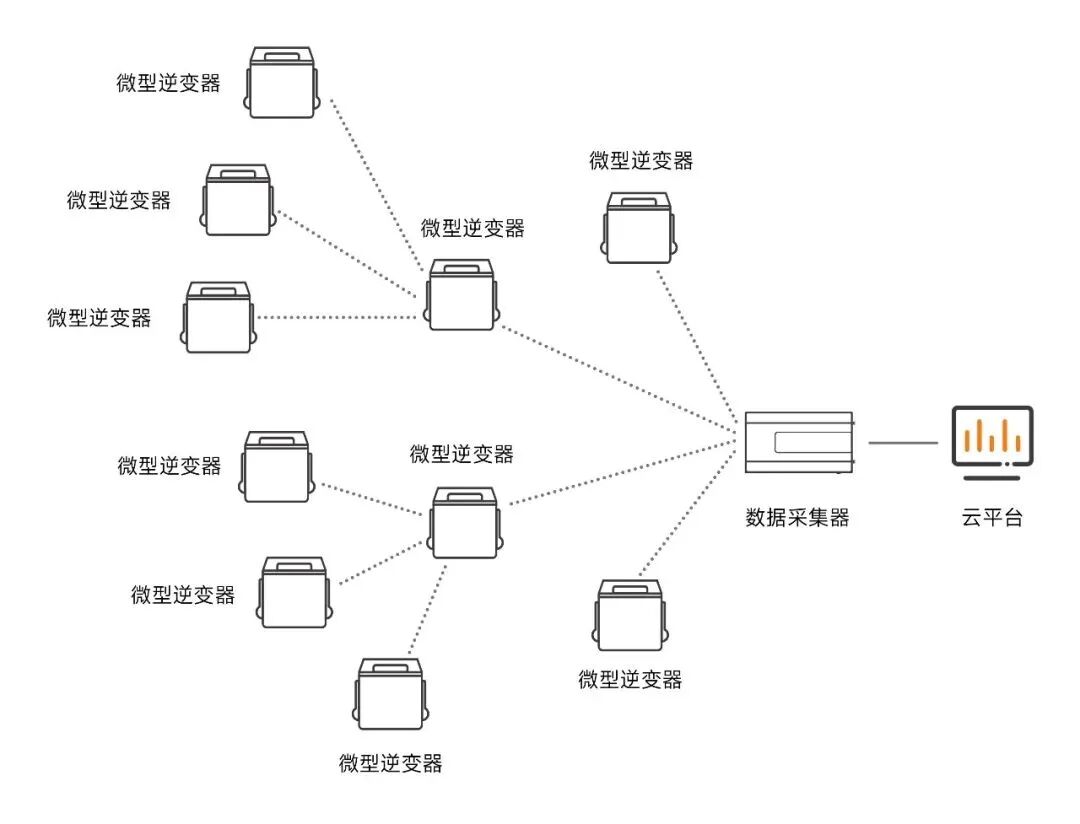

典型部署拓扑

根节点连着数据汇聚网关，一级子节点直接和根节点


通信


，二级子节点通过一级子节点中继。3-5跳基本覆盖大多数分布式光伏场景。

这个场景的通信需求

•

  数据采集要实时：



  发电功率、电压


  电流


  、面板温度，这些数据需要持续监控。一旦某个面板出问题，得能及时发现。





•

  覆盖范围大：



  分布式光伏可能装在厂区屋顶、地面电站，一个WiFi AP根本覆盖不过来。





•

  部署要省事：



  光伏板装在楼顶、荒郊野外，现场配网不可能一台一台搞，批量配网是硬需求。





•

  可靠性不能低：



  光伏系统是长期运行的，通信链路要稳定可靠。

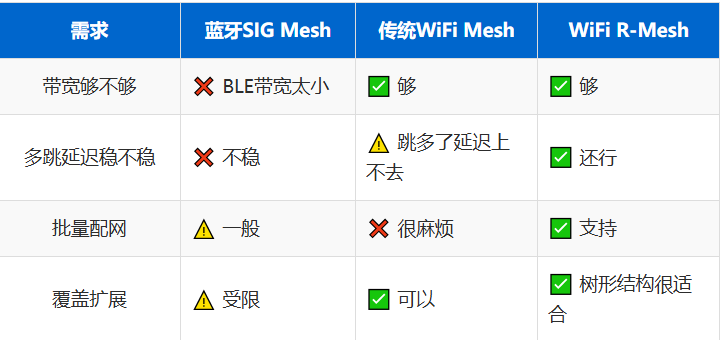

横向对比

实际推荐： 不推荐 | 凑合用 | 推荐

R-Mesh在这个场景下的几个实际优势

1.

   延迟稳定

   光伏监控不需要毫秒级延迟，但需要稳定。如果延迟一会大一会小，对数据分析和告警判断都有影响。R-Mesh的路径是固定的，延迟可预测。



2.

   多跳带宽够用

   5跳之后还有7Mbps以上的UDP吞吐，几十台微逆变器同时上报数据完全没问题。传统WiFi Mesh这个距离可能只剩1-2Mbps了。



3.

   配网真的快

   RPP协议支持批量配网，数百台设备一次性搞定。ZRPP还能实现零接触配网，省去现场调试的大把时间。



4.

   网络结构清晰

   树形拓扑，每个节点只认一个"父亲"，不会出现环路，也方便提前规划。光伏板的安装位置相对固定，拓扑设计可以一步到位。



5.

   WiFi生态成熟

   双频WiFi（2.


   4G


   /


   5G


   ）可选，芯片供应稳定，成本可控。BW20系列模组也支持双频，可以根据现场环境选合适的频段。


---

07 具体到产品：BW20系列怎么选？

安信可的BW20系列模组，基于瑞昱RTL8711芯片开发，支持双频Wi-Fi（2.4GHz/5GHz）+ BLE 5.0，

原生支持R-Mesh组网

。

注

：RTL8711与RTL8721Dx同属瑞昱RTL87xx系列芯片，均支持R-Mesh功能。瑞昱官方测试数据主要基于RTL8721Dx，BW20系列（RTL8711）的实际性能参数请以安信可规格书为准。

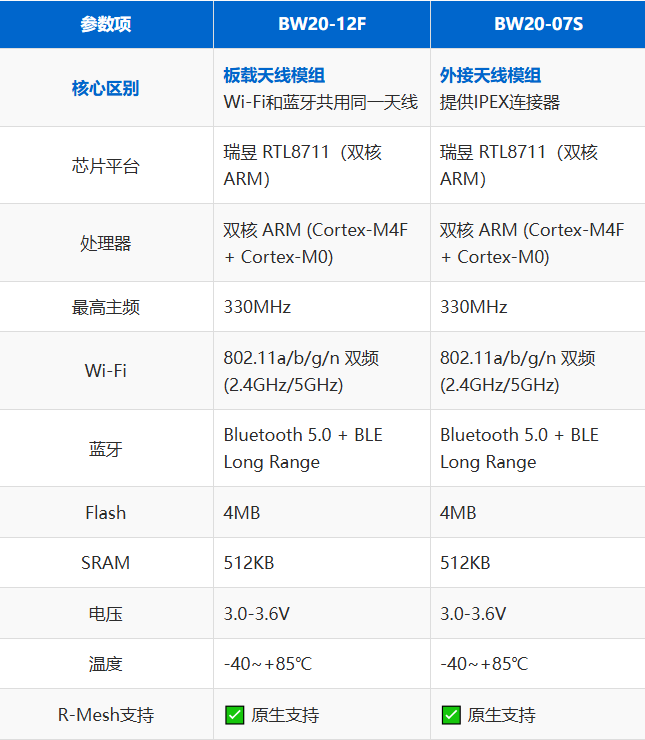

准确参数对比

选型建议

两款模组的主要差异：





天线


类型

什么情况选 BW20-12F（板载天线）？

•
  设备外壳为非金属材质，天线信号无遮挡——例如塑料外壳、玻璃外壳



•
  希望

  简化设计

  ，不想为天线匹配、阻抗控制烦恼



•
  追求

  小型一体化设计

  ，内部空间有限，无法容纳天线



•
  优先考虑

  成本控制和快速量产

  ——板载天线省去了天线元件成本



•
  通信距离适中，设备间距离在

  10-30米

  范围内



•
  批量生产时希望减少BOM元件数量


什么情况选 BW20-07S（外接天线）？

•
  设备外壳为金属材质——必须外接天线到设备外部



•
  设备内部有大量金属屏蔽或强干扰源——例如


  电机


  驱动、大功率


  开关电源


  附近



•
  通信距离要求较远，需要

  50米以上

  稳定连接



•
  需要

  方向性天线

  增强特定方向的信号——如定向覆盖



•
  项目对

  信号质量要求极高

  ，需要专业天线调优



•
  已具备天线设计和匹配经验的技术团队


08 三种方案对比

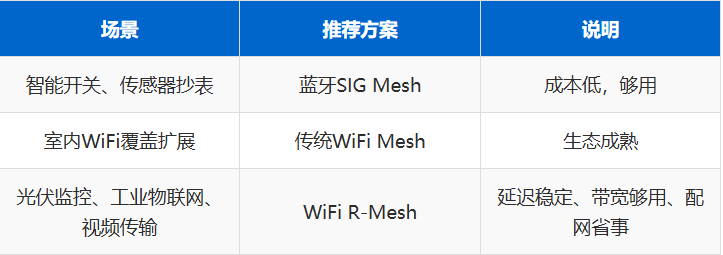

场景化选型参考

---

09 回到开头的问题

Mesh组网没有标准答案。理解不同方案的实现原理和实际限制，才能在具体项目里做出合理的技术选型。

WiFi R-Mesh的核心优势在于：

驱动层转发带来的低延迟稳定性、多跳后带宽衰减平缓、批量配网简化部署、树形结构便于网络规划

。这几个特点叠加在一起，让它在光伏微逆变器监控、工业物联网等场景下成为一个比较务实的选择。

几个关键判断点

如果你在评估通信方案，这几个问题可以帮助你判断：

1.

   节点数量

   — 超过 10 个节点，Mesh 的优势开始显现



2.

   覆盖需求

   — 面积大、有遮挡、多层结构，适合用 Mesh



3.

   带宽要求

   — 固件升级、批量数据上报，需要稳定传输带宽



4.

   部署灵活性

   — 不想布线、希望设备即插即用



5.



   开发者


   友好

   — 不想为组网协议投入过多开发资源


如果以上至少有 3 项符合，WiFi R-Mesh 值得你认真考虑。

安信可 BW20 系列把瑞昱的 R-Mesh 能力做成了即用模组，从芯片验证到量产应用，他们帮你趟过了硬件开发的大部分坑。双频 Wi-Fi + BLE 5.0 的组合，既保证了高性能回程，又给本地通信留了余地。

下一步建议

如果你还在纸上谈兵，最好的验证方式是：

1.

   拿样品实测

   — 在实际环境下测试关键指标



2.

   针对你的场景

   — 每个项目的安装环境都不一样



3.

   联系技术支持

   — 安信可的技术团队能帮你分析具体的组网方案


下期预告：BW20 实测 R-Mesh，效果到底怎么样？

上面聊的是技术原理和选型建议，但大家最关心的可能是：

这个技术在实际用起来到底能不能打？

我们用 18 台 BW20-12F 开发板实际跑了一遍 R-Mesh 组网，测试了：

•
  18 个节点能否稳定组网？



•
  批量配网怎么操作？



•
  OTA 升级是否顺畅？


但更多实测数据和应用细节，我们放在下期文章里详细聊——包括实测延迟、覆盖范围、以及实际场景下的具体表现。

敬请期待。

---
