华睿科技推出DL3000系列3D线激光轮廓传感器

DL3000系列3D线激光轮廓


传感器


基于三角测量原理，内置


高精度




算法


，精确捕捉物体表面的三维轮廓信息。一体化紧凑型结构设计，无需


控制器


便可实时获取亚微米级的深度数据，广泛适用于3C电子、锂电新能源、汽车制造等精密智造行业。

01 核心突破，精于测量

超高精度 | 3200 points/profile

DL3000 系列采用了超高速、超高分辨率的CMOS传感器，出色稳定的


光学


系统在成像方面能呈现低畸变和高均匀性的画质。超细激光线宽使得每个视场内的光束等角度入射到被测物表面，最大限度避免测量差异及反射光扩散。

超高速度 | 49KHz

DL3000 系列内置了两种采集模式，在高速模式下最高采集速度可达49KHz，在线全检不再等待。

普通模式：全画幅采集帧率1.7KHz，ROI最高可达23.9KHz。

高速模式：全画幅采集帧率3.3KHz，ROI最高可达49KHz。

超强视觉 | 光学系统

通过鲍威尔棱镜结合柱透镜技术实现能量均匀分布，有效消除传统激光线两端的亮斑畸变，生成亮度均匀的激光线，显著提升精度;同时搭载了自研定制大口径镜头最小畸变≤0.05%。

02 硬核技术，稳定可靠

智能抗干扰‌：HDR宽动态技术+抗反光算法

图像增强技术：有效抑制图像噪声的同时，显著增强激光线亮度，确保轮廓清晰可辨。

图像平滑技术：提升激光线提取的准确性与稳定性，使轮廓识别更精准可靠。

HDR开启前，线较弱区域轮廓断续缺失，无法完整捕捉轮廓信息

HDR开启后，自动调节光线差异，稳定提取完整的轮廓数据

激光线提取算法：基于亚像素级图像处理技术，0.05亚像素精度。提供8种多线提取模式，可适应复杂、高反的特殊应用，将投射在物体表面的激光条纹精确转化为连续坐标数据。

亮度图特征增强技术：有效控制过曝区域，确保被测物关键特征清晰呈现。

一键式操作‌

深度图一键调参、IO


信号


实时监测，5分钟完成部署，新手也能秒变专家。

产品信息

DL3000系列高速系列参数表

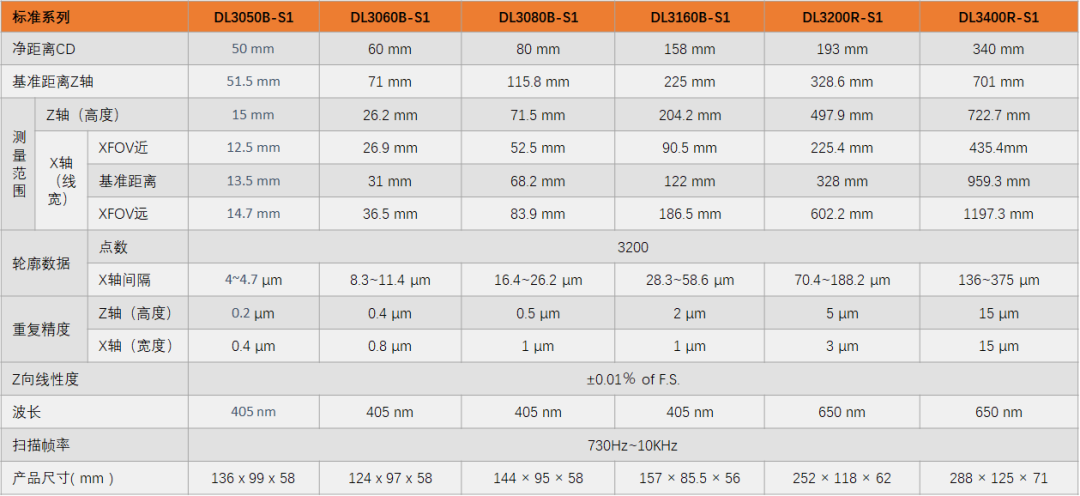

DL3000系列标准系列参数表

03 典型应用：解决核心痛点

3D线激光轮廓传感器主要应用于锂电新能源、3C电子、汽车制造三大核心行业，覆盖从


元器件


到成品的高速在线尺寸测量与表面缺陷检测，包括


手机


中框面差、电池焊缝、


PCB


板器件高度差等高精度检测场景。
