免调试！三种120FPS数字相机AI模组方案

发布时间：2026-04-07来源：电子发烧友网

相机性能是影响检测跟踪效果的因素之一，高帧率的相机，能够输入更多的画面信息，因此能够为

AI

模块提供更多的细节，让模块在处理检测跟踪时，精度更高。

为了便于客户的项目选型，慧视

光电

特筛选出了一款帧率120FPS的黑白数字相机，让大家节省调试时间，便于快速应用。

这款相机，体积为29*29mm，小巧精致，功能齐全。相机集成了1/2.6英寸230万像素 ON Semicnductor CMOS

传感器

，设计MI

PI

CSI

-2

接口

，支持Mono-8，Mono-10数据格式，支持触发延迟、触发帧数、触发间隔的设置，触发计数功能等。

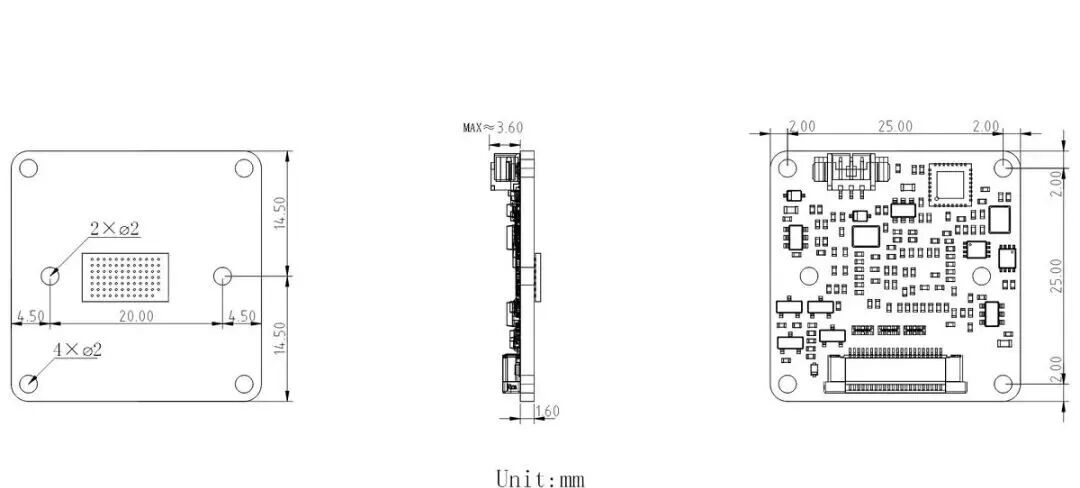

（相机尺寸）

相机详细参数

技术规格
传感器工艺技术	CMOS
快门类型	全局快门
传感器型号	AR0234CSSM00SUKA0−CP
黑白彩色	黑白
靶面尺寸	1/2.6 英寸
像素尺寸	3um (H)*3um(V)
分辨率	1920（H） × 1200（V）
最大帧率	4lane模式：1920 x 1200 @120fps 2lane模式：1920 x 1200 @60fps
增益	Analog Gain：1.68x to 16x（3.47dB-24dB） Digital Gain: 1x to16x (0dB-24dB)
曝光时间	≤ 1/最大帧率(秒)
快门模式	自动曝光，自动增益，手动曝光，手动增益
ADC 精度	10-bit A/D conver te r
像素输出格式	Mono8，Mono10
ROI	支持
镜像	支持水平镜像、垂直镜像输出
工作模式	硬件触发，软件触发，视频流模式
触发控制	支持触发信号极性，触发延迟、触发帧数、触发间隔的设置，触发计数功能
闪光灯控制	闪光灯控制信号输出
电气特性
数据接口	协议类型：MIPI CSI-2 数据速率/lane：900Mbps@10bit，720Mbps@8bit lane数：2 lane / 4 lane
通讯接口	I2C 3.3V
数字IO	非隔离IO：1个触发输入，1个Strobe out，3.3V电平
供电	3.3V DC
额定功率	657mW@3.3V
结构
裸板尺寸	长宽高 = 29297.5mm,含传感器高度
镜头座	C-MOUNT03，S-MOUNT01，或M12镜头座，需另配
工作环境
温度	工作温度：-30℃~ 60℃
湿度	95%无凝结

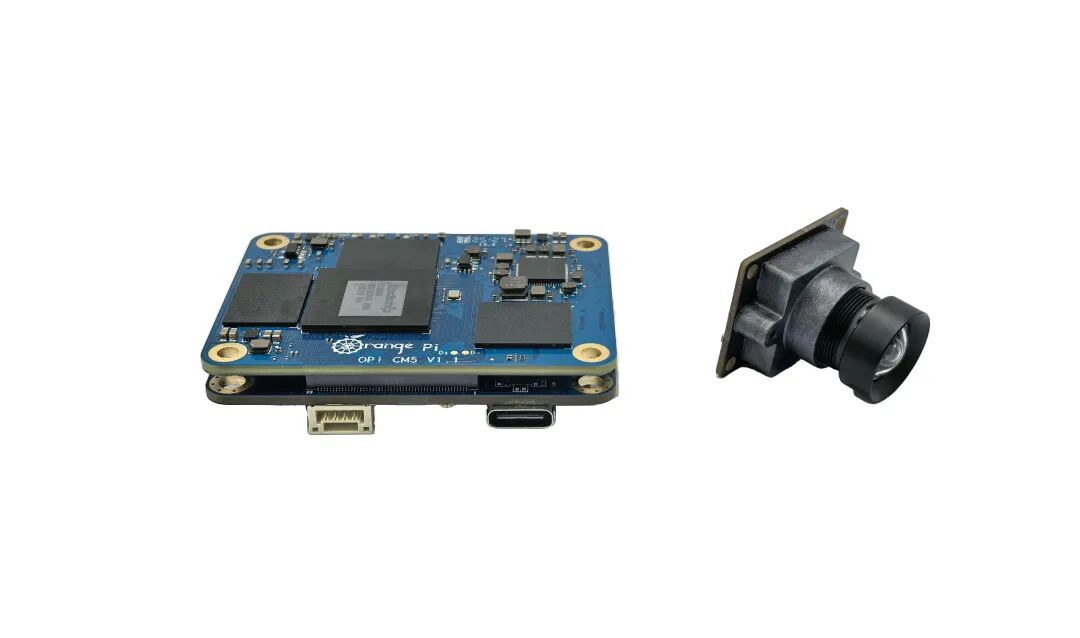

高配方案：120FPS相机+Viztra-HS063M图像处理模块

Viztra-HS063M图像处理模块采用国产

瑞芯微

RK3588s开发而成，具备6T算力。该模块设计两路MIPI接口，高算力加高帧率直接为检测跟踪提供强大稳定性。

模块外形尺寸为40*55mm，重量24.

5g

，功耗不超过6W，在大算力模块中，这种小巧精致的设计实属难得，使其更容易应用到各个领域。

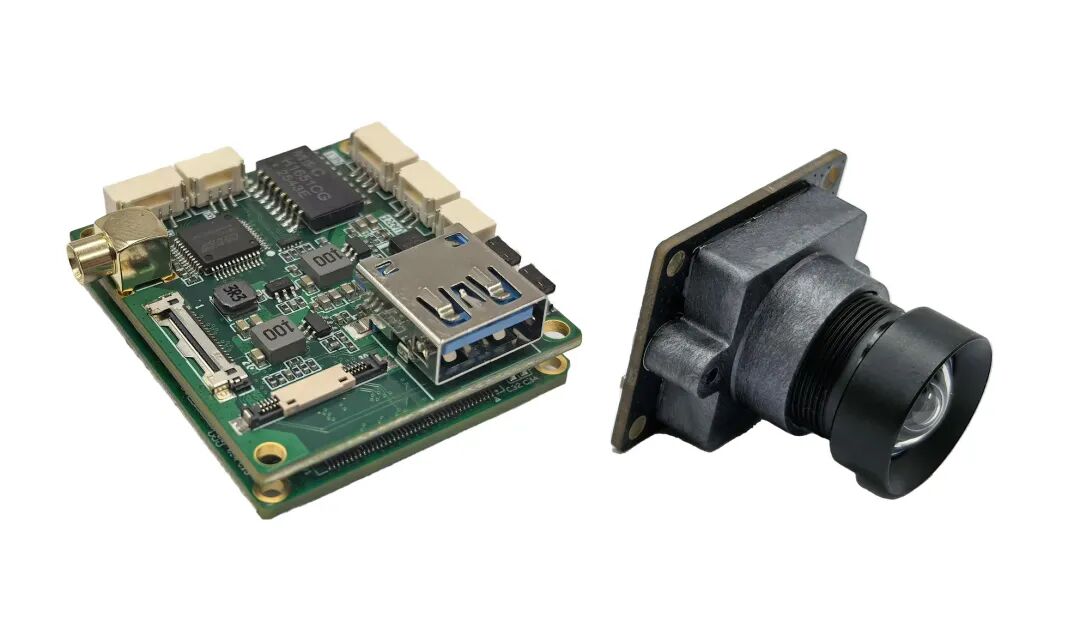

中配方案：120FPS相机+Viztra-LE071图像处理模块

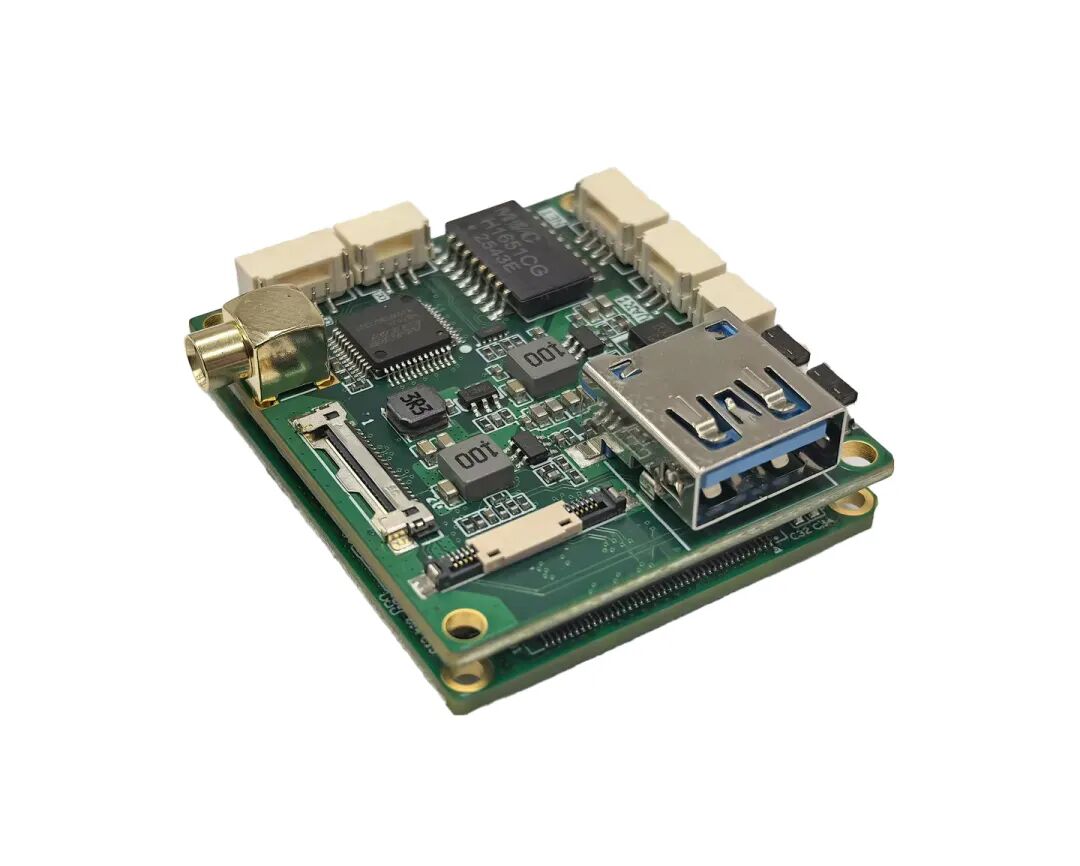

Viztra-LE071图像处理模块具备工业级3T算力，功耗不超过4W，相比于高配方案，模块尺寸更小，重量更轻，功耗也更低，适合对这些参数敏感，同时对算力有一定要求的领域。

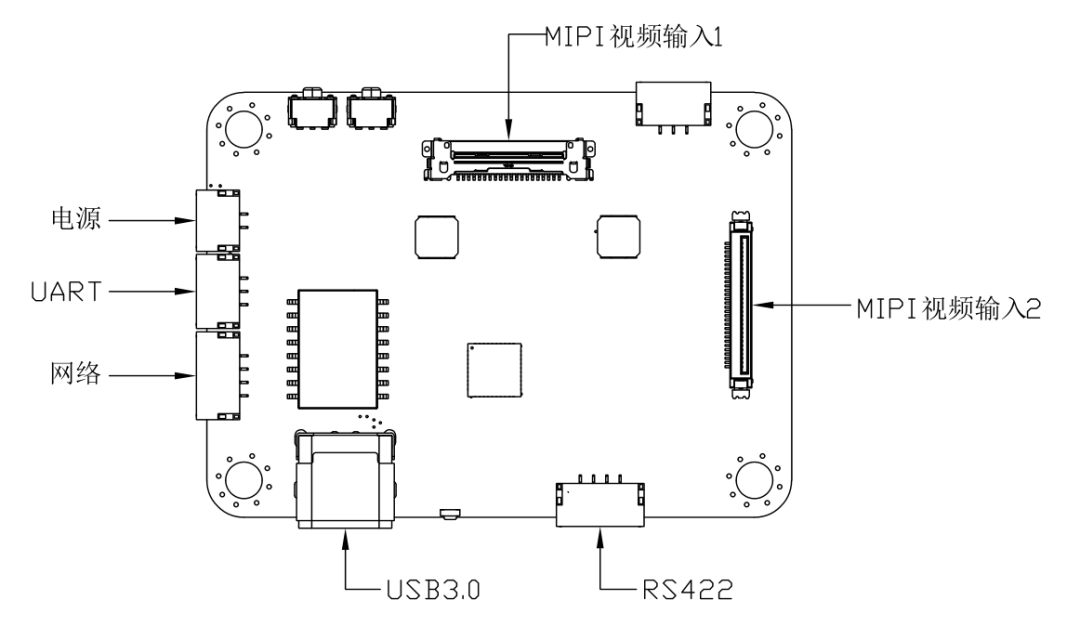

模块整体呈43*38mm的长方形，重量约21.6g，同样是双数字接口设计，同时有一路

USB

3.0作为输入，一路CVBS作为输出。

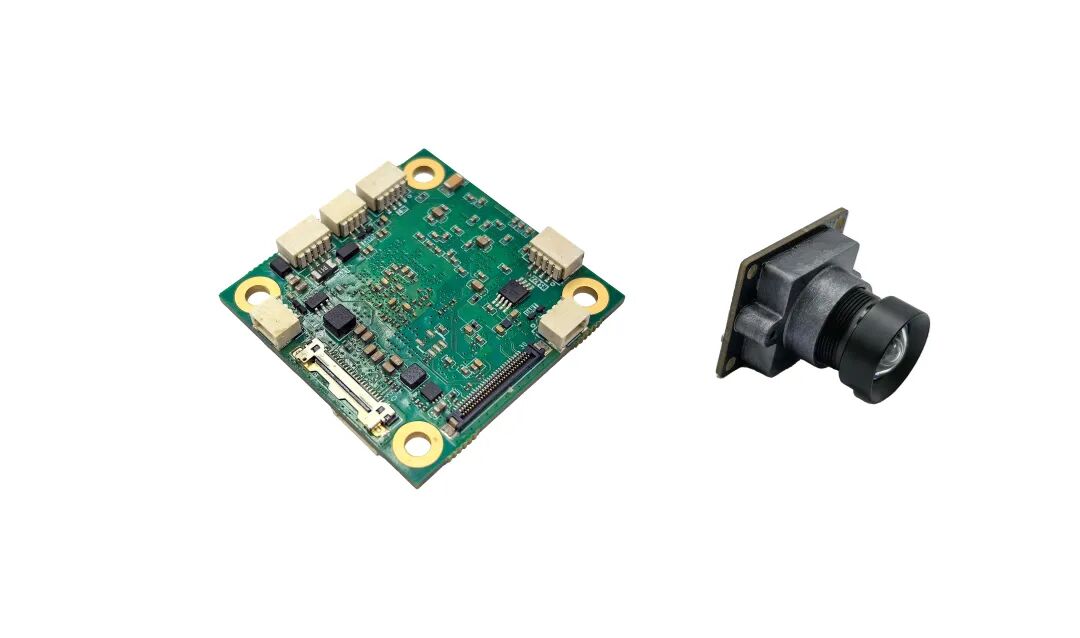

低配方案：120FPS相机+Viztra-LE068图像处理模块

Viztra-LE068图像处理模块主打轻量化设计，算力3Tops，是我司开发的重量最轻、尺寸最小的AI模块，其呈38*38mm的正方形，重量仅8.5g，功耗不超过4W。

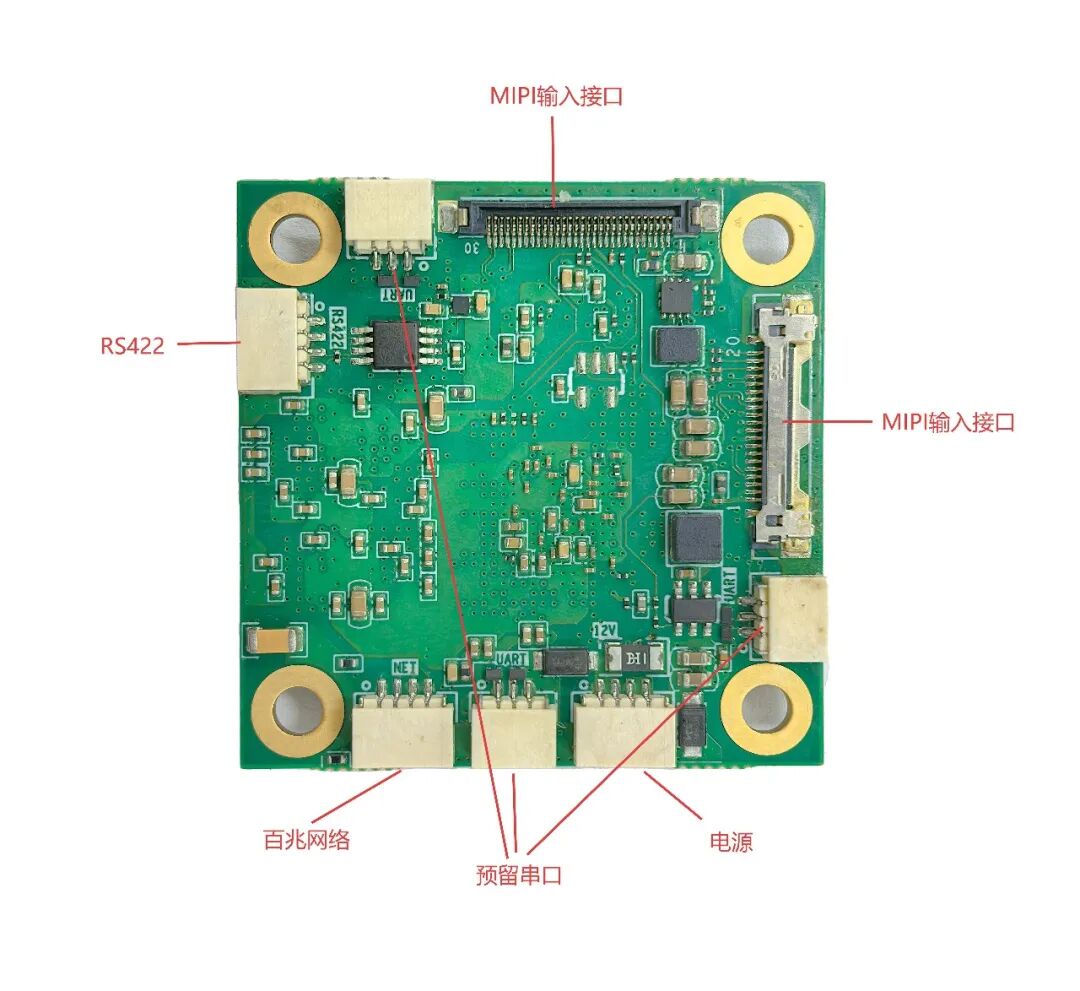

模块同样是双数字接口设计，采用百兆网络作为输出，同时预留部分串口。
