基于ESP32-S3的休闲智能手表开源项目介绍

前言

这是一款基于


ESP32


-S3的休闲智能手表，配备1.7英寸显示屏、WiFi、


蓝牙


、振动马达、加速度计和


陀螺仪


，并支持多种表带。

手表固件基于


Arduino


环境开发，非常适合


创客


进行二次开发。你可以编写自己的表盘、添加个性化的通知逻辑，甚至利用 ESP32 的性能运行简单的游戏或控制


智能家居


。

功能介绍

核心 ESP32-S3 加持，双无线拉满：自带 WiFi + 蓝牙，还支持OTA 无线更新固件，不用拆壳就能升级，操作超方便

6 轴 IMU 体感黑科技：搭载 3D 加速度计 + 3D 陀螺仪，手腕轻轻一动就能唤醒手表，体感交互超丝滑

日光清晰屏：1.7 英寸 IPS 液晶显示屏，非触摸式设计，日光下亮度依旧在线，看时间、查信息完全不费眼

个性化拉满，支持二次开发：固件基于 Arduino 环境开发，能自己编写专属表盘、添加个性化通知逻辑，甚至能运行简单小游戏、控制智能家居

实用尺寸 + 通用表带：44 毫米直径、12 毫米厚度，适配大多数人的手腕;还兼容 Apple Watch 45mm 同款表带，想换风格随时换

低功耗续航友好：自带低功耗模式，续航能达数天，不用天天充电;搭配可


编程


接触式充电底座，充电超便捷

细节拉满的实用设计：2 个硬件按钮可在固件中自定义功能，按需设置超灵活;带振动马达，消息提醒及时感知，静音场景也不耽误;耐磨表盘更耐用，6 针对接


连接器


带串口和


电源


，拓展性拉满

原来如此…… 那想拥有专属智能手表，还想体验


DIY


乐趣的创客小伙伴，岂不是有福啦?毕竟花大价钱买大牌，不如自己动手造一块，功能、样式都能按喜好改，这成就感直接拉满!不过能自己动手做一块智能手表，好像还能练手焊接和编程，反而更有意义哦。

组装 & 硬件设计方案

这款开源智能手表的设计文件全开源，


PCB


基于ESP32-S3核心设计，作者用


KiCad


完成了全套硬件设计，还贴心整理了详细的组装步骤，新手创客也能轻松上手，全程只需要基础焊接技巧 + 简单的 Arduino 操作，无需专业编程技能!

必备制作工具

高温电烙铁(至少可达 400℃)

吸锡线

焊锡丝 + 助焊剂

手术刀(固定 3D 打印部件)

核心物料清单

核心


元器件


：ESP32-S3-IC、6 轴 IMU LSM6DS33、


实时时钟


DS1339B3、充电芯片 TP4056 等

显示部件：1.69 英寸 SPI LCD(st7789)、44mm Apple Watch Series 5 前外玻璃

结构部件：2 块 PCB 板、5 个 3D 打印外壳部件、兼容 Apple Watch 45mm 的表带

电子元件：SMD 0805 规格


电阻


/


电容


/ 电感、BC547 等型号


MOSFET


、3 个不同颜色 SMD 0805


LED

动力 & 交互：200mAh


锂离子电池


、0830 振动


电机


(8mm×3.0mm)、2 个 SMD 3x6x3.5mm 按钮

连接部件：


USB


C 母连接器、2x6x5mm


排针


/ 插座、GH1.25 系列连接线

粘合耗材：UV 胶水(粘合显示屏与玻璃)、T700 胶水(粘合玻璃与塑料外壳)

关键设计 & 组装步骤

PCB 打样 + 3D 打印：项目提供 2 块 PCB(手表主控板 + 充电底座板)的 gerber 文件，可直接下载下单打板;仅需 5 个 3D 打印外壳部件，模型文件已开源，PLA/PETG 耗材均可打印

元器件焊接：根据 BOM 文件的零件参考编号和数值，依次焊接各类 SMD 元器件，注意焊接精度即可

固件烧录：将充电底座 PCB 连接手表与 USB-C 数据线，


电脑


打开 Arduino IDE，选择对应串口和 ESP32-S3 开发板，刷写项目开源固件即可

整体组装：显示屏与 PCB 板之间用胶带隔离，最后焊接电池;用 UV 胶、T700 胶完成玻璃与显示屏、外壳的粘合;将组装好的手表与充电底座匹配，测试功能

个性化定制：根据喜好更换表带、编写自定义表盘固件，甚至添加智能家居控制、小游戏等功能

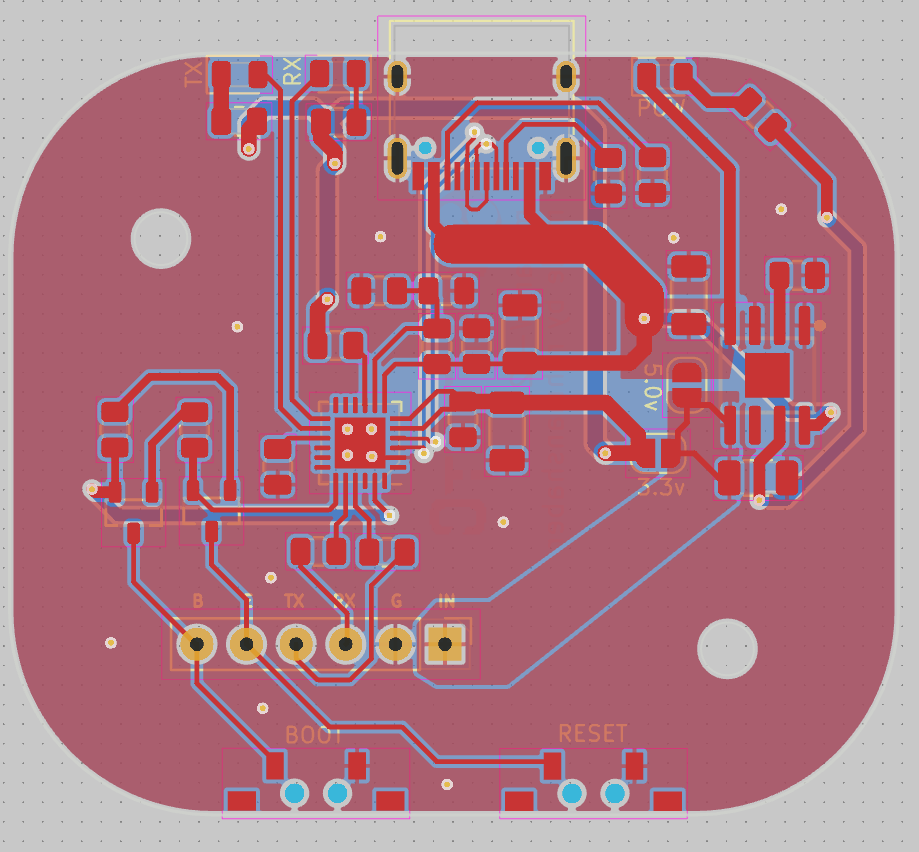

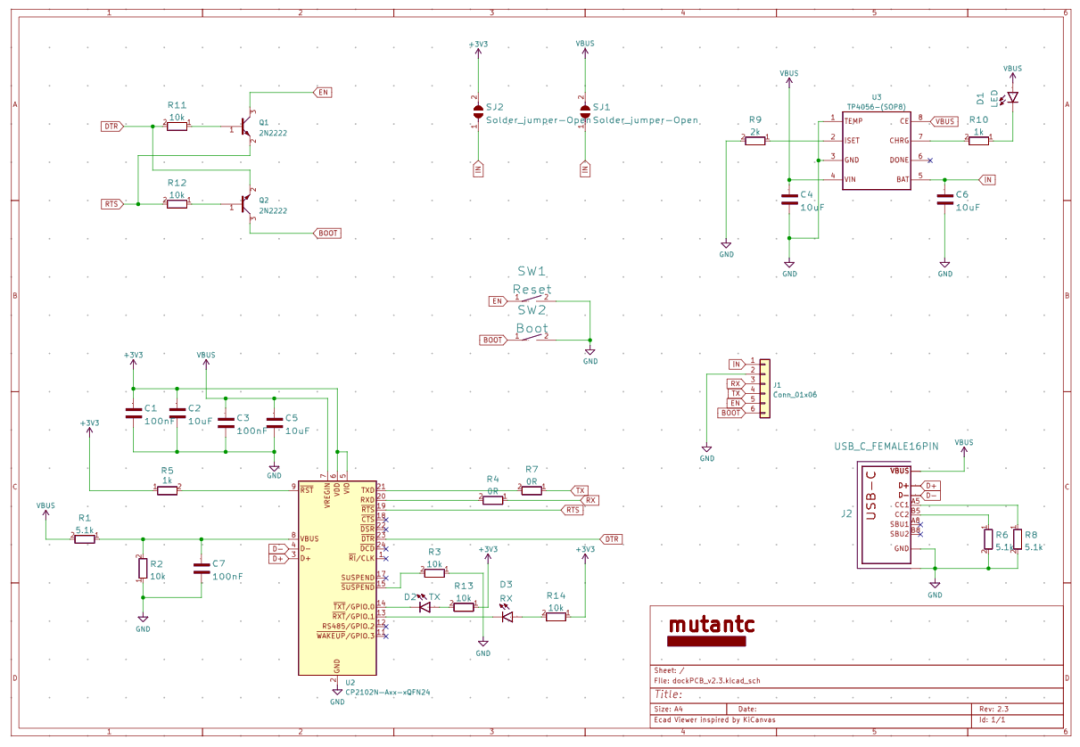

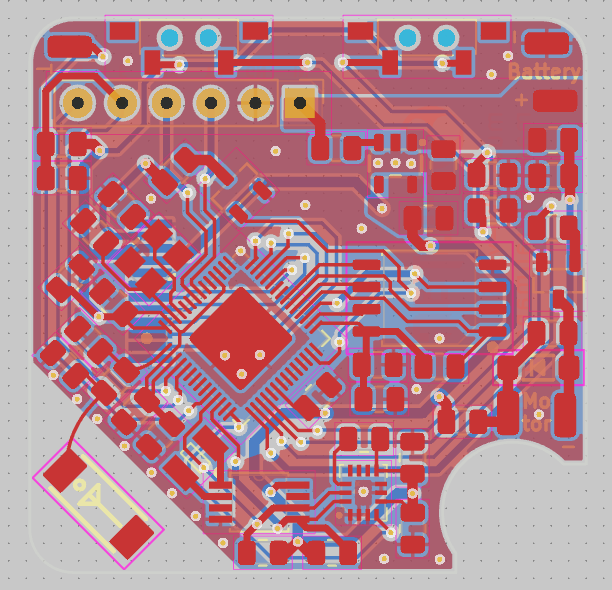

PCB图&原理图

开源资料

想了解更多开源项目的小伙伴去


华秋


开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

项目地址：https://p.


eda


.cn/d-1356566547874709504

结语

怎么样，看完这款开源智能手表的功能和组装步骤，手痒的创客大佬是不是已经跃跃欲试了?不用花大价钱买大牌智能手表，自己动手就能造一块专属款，还能随心改功能、练手硬件开发，这谁顶得住啊!

有没有 “硬核创客” 想要复刻一下?甚至在原基础上升级加功能?哈哈～

这些设计文件，包括 PCB 文件、固件源码、3D 外壳模型，作者都已开源，欢迎阅读原文了解更多详情～～
