『新品发布』共模半导体推出 40V、3A 高效率、超小尺寸、全集成同步降压电源

GM6403A 是同步3A降压


DC/DC




电源模块


，以“超小尺寸 + 超高集成”为核心亮点，内部已完整集成功率开关管、电感、bootstrap


电容


及补偿网络等关键


元器件


，无需额外搭配磁性元件，实现客户“零磁性设计”。可替代MPM3630、 MPM3620、MPM3610、MPM3606 、MPM3610A、MPM3620A等芯片。

一、产品介绍

该模块具备卓越的宽压适应与功率处理能力，输入电压覆盖

3.4V 至 42V

，可直接将高电压总线转换为 0.8V、1V、3.3V、5V、12V 等标准电压，精准匹配


微处理器


、


FPGA


/


ASIC


、多类


传感器


、


通信


模块及


电池管理


的供电需求。

模块采用 1.4MHz 固定开关频率与内部补偿峰值


电流


模式控制，两大技术加持下，不仅实现快速瞬态响应，更在极小体积内达成

95%

峰值转换效率；即便在 3.4V 至 42V 宽输入电压区间，仍能保持优异的输入电压调整率与负载调整率。

针对不同应用场景，GM6403A 提供

灵活工作模式

：低噪声强制连续模式，满足对


电源


纹波敏感的系统供电需求；轻载省电模式，为轻载场景优化能效。同时，模块内置丰富保护与辅助功能，包括电源良好检测、输出过压保护、短路保护、热关机，支持

100%

占空比工作，且结温范围覆盖

- 40℃至+ 125℃

，确保极端温度下稳定运行。

高度集成设计大幅减少外部组件数量与尺寸，降低客户设计复杂度与制造风险，显著缩短产品研发周期，尤其适配

快速迭代项目

。

二、产品特性

•
  宽输入电压：3.4V 至 42V



•
  输出电压：低至 1V 或 0.8V



•
  连续输出电流：3A



•
  温度范围：结温 - 40℃至 + 125℃



•
  开关频率：1.4MHz（支持 1MHz 至 2MHz 同步）



•
  核心集成：内置电感、补偿网络、bootstrap 电容



•
  辅助功能：输出软起动与跟踪、电源良好检测



•
  工作模式：支持轻载省电模式 / 强制开关模式



•
  封装规格：20 引脚 3mm×5mm×1.6mm QFN 封装


三、产品应用

GM6403A 凭借宽压、高效、小尺寸及高集成特性，广泛适配多领域场景

•
  工业电源：满足工业设备多电压轨供电需求



•
  医疗影像设备：低噪声特性适配


  高精度


  影像设备供电



•
  电信应用：适配电信设备分布式电源架构



•
  空间受限场景：小尺寸设计适配紧凑型设备



•
  分布式电源系统：高效转换满足分布式供电能效要求


四、核心优势

1.超高集成度，极简 BOM

内部集成功率


MOSFET


、电感、补偿网络、bootstrap 电容，仅需输入 / 输出电容 + 两颗反馈


电阻


即可工作，实现“零磁性设计”，大幅简化


电路设计


。

2.宽输入/宽输出，覆盖多轨

3.4V 至 42V 宽输入电压，兼容多类供电场景；输出从 0.8V/1V 起调，最高支持 20V，可匹配绝大多数低压负载需求，且支持 3A 连续输出电流。

3.高效低耗，性能优异

典型工况效率达 93%，峰值效率高达 95%；1.4MHz 固定开关频率配合快速瞬态响应，兼顾能效与供电稳定性。

4.设计与制造风险低

内置电感、补偿网络等，消除磁性元件选型、环路稳定调试、


PCB


布板等常见痛点；缩短研发周期，适配快速迭代项目。

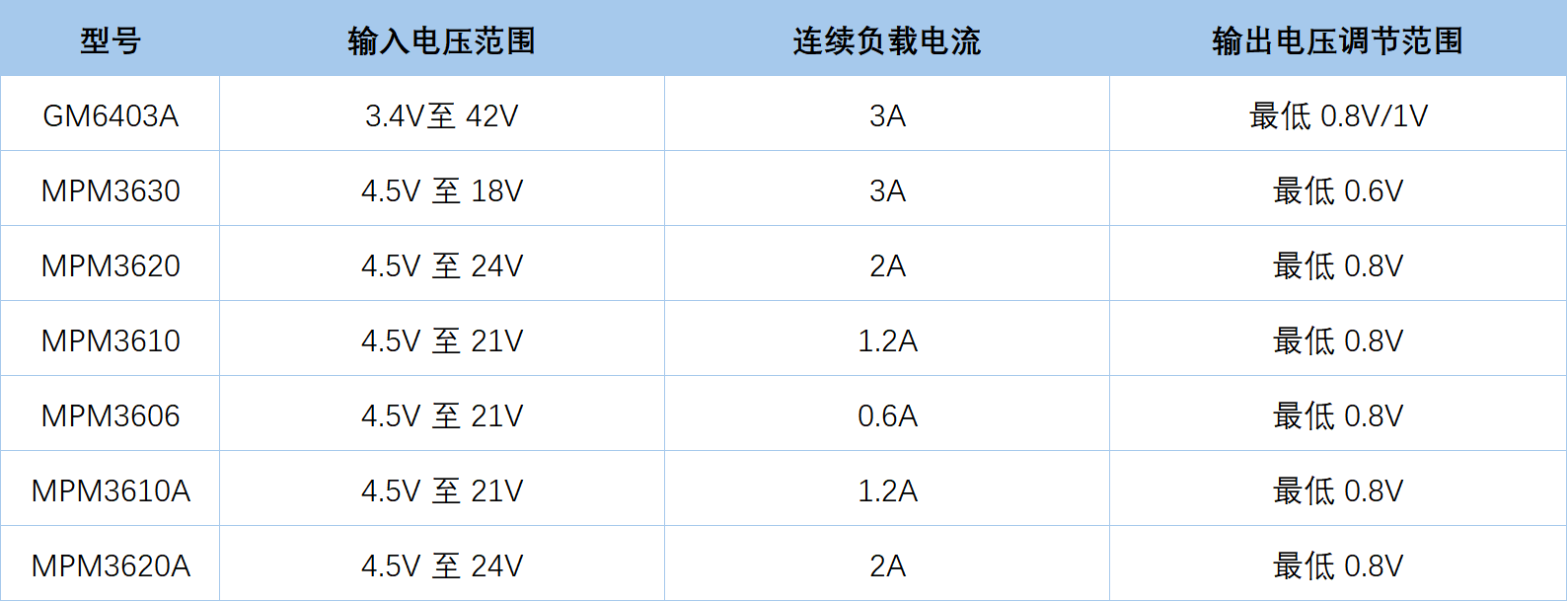

五、


pi


n to pin 可替换 产品

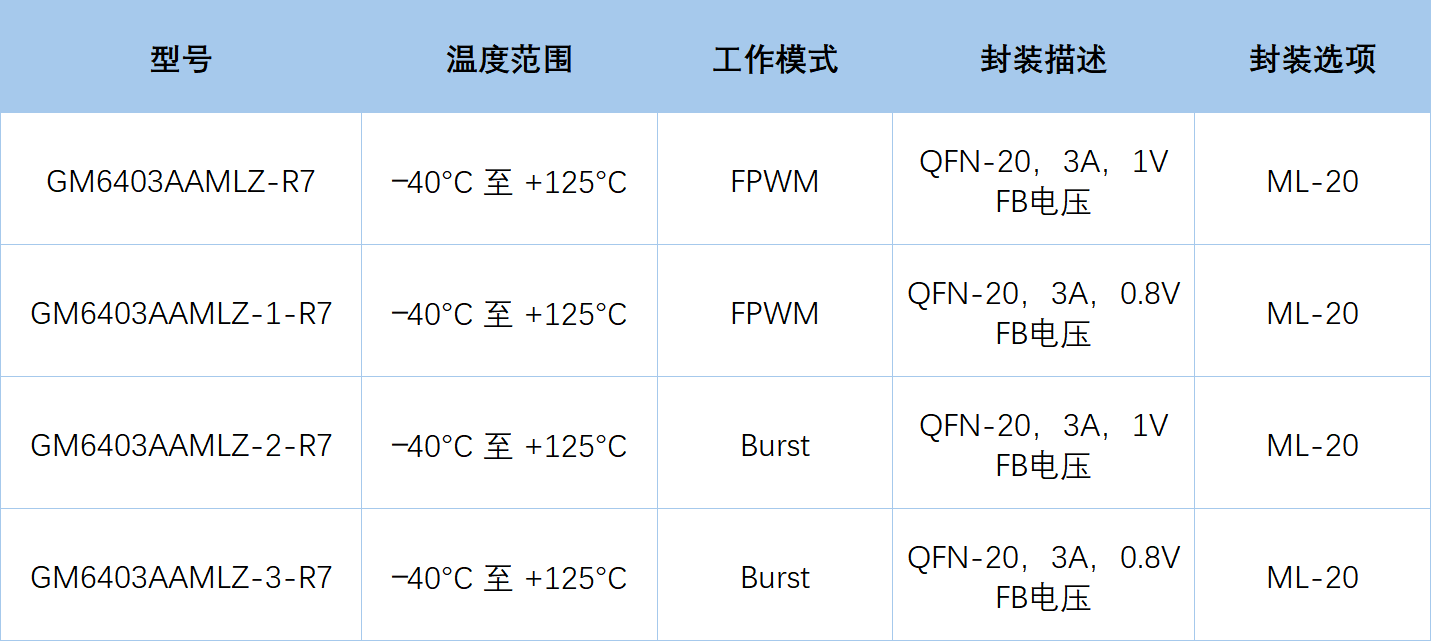

六、订购指南

想提前了解更多内容，欢迎关注“共模


半导体


”微信公众号~
