还在被走线长度折磨？一个插槽搞定 SlimSAS 的 PCIe 4.0 稳定连接

为基于 SlimSAS 的存储带来 PCIe Gen4 NVMe 连接能力

EXLink MB408A4 扩展卡专为实现标准 PCIe x4插槽与 SlimSAS 4i（SFF-8654）


接口


的桥接而设计，可在高端存储应用中实现高速 PCIe 4.0 NVMe


信号


传输。通过集成Redriver IC (信号重


驱动器


芯片) 和100MHz PCIe


时钟缓冲器


，MB408A4让系统设计者和集成商在需要更长走线长度或线缆连接的平台中，更灵活地部署基于 SlimSAS 的 NVMe 解决方案。

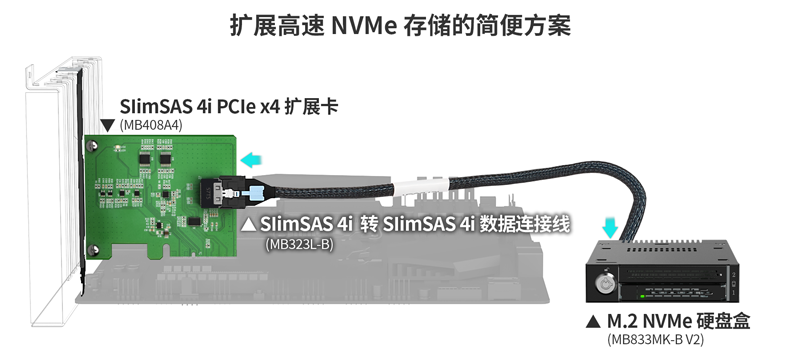

扩展高速 NVMe 存储的简便方案

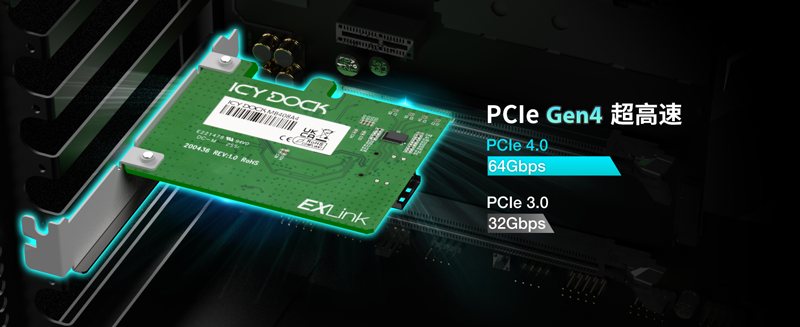

EXLink MB408A4 采用 PCIe Gen4 x4 接口，提供高达 6


4G


bps 的总带宽，通过 SlimSAS 4i (SFF-8654) 线缆实现高性能 NVMe 连接。该扩展卡为采用 PCIe Gen4 架构的平台提供了实用的解决方案，使系统构建者能够突破标准主板走线长度限制延伸 PCIe 信号，同时在服务器和工作站环境中保持可靠的 NVMe 性能。

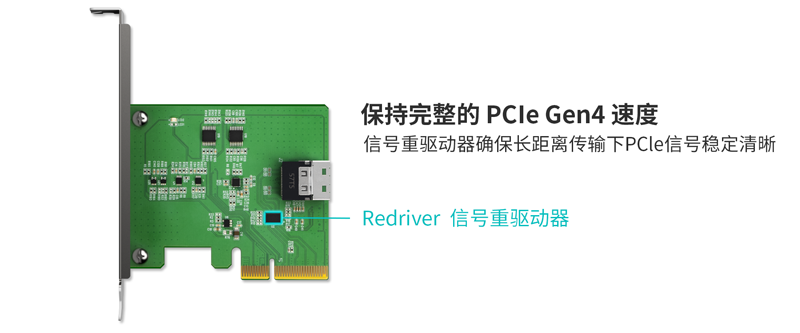

集成信号重驱动器芯片，保持高速信号稳定

当PCIe Gen4 传输速率达到 16 GT/s，信号完整性变得愈发重要——尤其是在使用较长


PCB


走线或外部线缆时。MB408A4集成了Redriver信号重驱动器芯片，可均衡并修复信号，有助于在四条PCIe通道上维持稳定的16 GT/s传输。这种设计使得基于 SlimSAS的 NVMe 连接即使在无法进行直接连接的复杂系统布局中，也能保持完整的 PCIe Gen4 性能。

PCIe


时钟

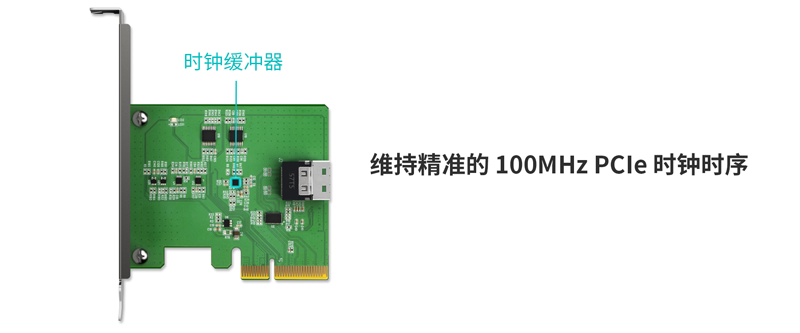

缓冲与边带信号管理

为了在连接的设备之间保持精确的时序，MB408A4 内置了 100MHz PCIe 时钟缓冲器，支持在延长走线路径上实现稳定同步。此外，经过缓冲处理的 PE


RS


T#、WAKE#、CLKREQ#、SMBCLK 及 SMBDAT 信号可进一步提升系统稳定性与管理能力，使该扩展卡适用于企业级平台及不间断运行环境。

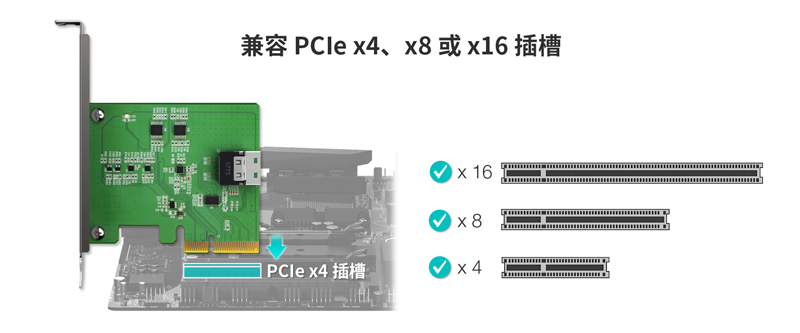

灵活的平台兼容性

MB408A4 可兼容多种 PCIe 主机环境，支持 PCIe 2.0 至 5.0 插槽，可安装在主板的物理 x4 x8或x16规格 PCIe 插槽中。扩展卡无


操作系统


限制，非常适合系统集成商、OEM 厂商和解决方案提供商在不同硬件和软件环境中构建支持 NVMe 的平台。

理想应用场景

EXLink MB408A4非常适用以下用途：

•
  PCIe Gen4 NVMe存储扩展



•
  基于SlimSAS的存储架构



•
  需要延长 PCIe 走线的服务器和工作站平台



•
  PCIe Gen4解决方案的系统验证、测试和开发


主要特点

• PCIe 4.0 x4 接口，总带宽高达 64Gbps

• SlimSAS 4i (SFF-8654)


连接器


，用于 NVMe 存储

• 集成 PCIe 4.0 Redriver信号重驱动器芯片，增强走线和信号完整性

• 内置 100MHz PCIe 时钟缓冲器，确保精准时序

• 带缓冲处理的 PERST#、WAKE#、CLKREQ#、SMBCLK、SMBDAT 信号

• 支持 PCIe 2.0 / 3.0 / 4.0 / 5.0 插槽（x4/x8/x16 物理规格）

• 支持三模 HBA/RAID 卡（符合 SFF-9402 Rev 1.1 引脚定义）

• 全高挡板

• 符合 CE/UKCA/RoHS/RE


AC


H 标准

• 2 年有限保修
