【新品发布】攻克音频切换痛点｜艾为 AW35331FDR 高保真音频开关全新登场

随着


AI


、卫通等新型技术的广泛应用和


手机


、平板、音箱等智能设备的快速发展，消费者对设备的功能完备性、外型美观度、轻薄便携续航、摄影成像和


音频


播放音场音质等核心性能的要求日益提升。高集成度的模块化方案成为趋势，例如手机摄像头的


LDO




PMIC


供电方案、ISP图像处理方案和听筒和喇叭二合一方案等。听筒和喇叭二合一方案不仅能满足立体声的获取，还能显著提升内部空间利用率，提升消费者体验的同时也满足了手机高性能设计要求。

在听筒和喇叭二合一方案在模式切换时会面临阻抗不匹配导致的


电流


噪音问题，如何保证音频


信号


稳定传输，信号不失真是核心问题。艾为推出专用于高性能音频设备的


高线性度、低失真的高性能音频模拟开关


，可以切换


高压


音频信号通路，解决听筒和喇叭二合一方案不同模式下阻抗不匹配问题。


AW35331FDR


是一款单路SPST的高性能音频模拟开关，可以传输


超低负压信号（-20V~20V）


，持续过流能力


大于1.5A


，


导通阻抗低至90mΩ


确保信号完整性和超低失真度的同时也适用于


电源


信号的切换，且


适配1.2V IO


控制逻辑。

产品规格

电源电压范围(Vcc)：2.3V~5.5V

宽范围传输信号电压(Vsw)：



-20V~+20V

低导通内阻(Ron)：90mΩ(Typ)

通道持续通流能力：＞1.5A

低总谐波失真(THD+N)：-108dB

支持1.2V逻辑控制

工作温度范围：-40°C ~ 125°C

封装尺寸：FCDFN 1.5mm X 1.2mm



X 0.4mm-6L

典型应用

图1 典型应用图

引脚定义

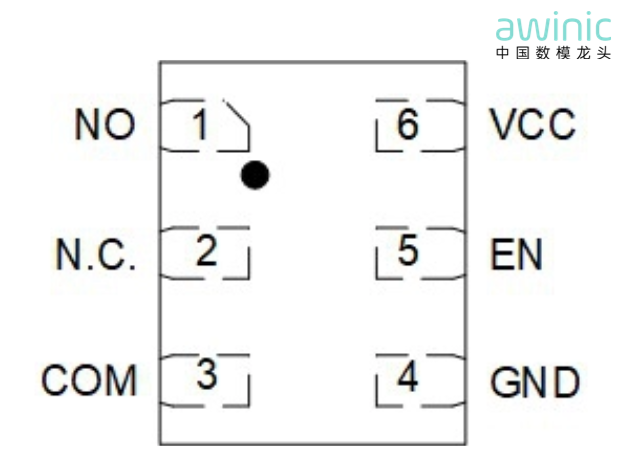

图2AW35331引脚定义图

产品优势

宽范围传输信号电压(Vsw)

AW35331FDR的传输电压范围可支持

-20V~20V

，能够切换高压的音频信号，对寄生导致的负压防护能力更强，具备

更强壮的鲁棒性。

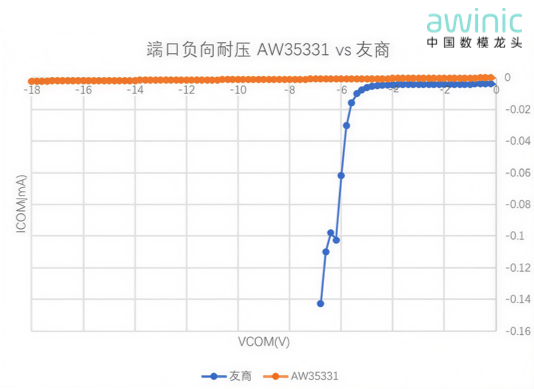

图3


端口


负向耐压对比图

-3dB带宽实测200MHz

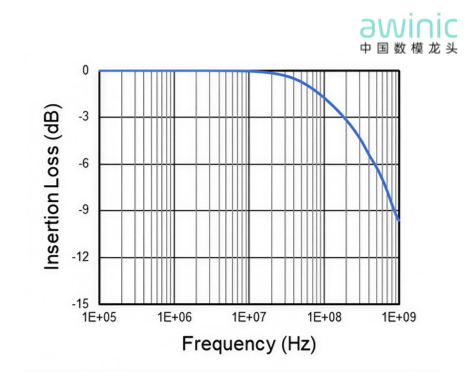

图4 AW35331带宽

快速通道打开时间

AW35331FDR的通道打开时间仅35us，可以快速切换信号。

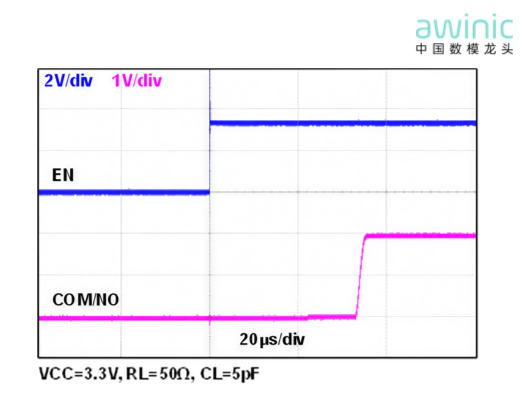

图5AW35331使能时间ton

艾为作为国内


模拟


开关领域的头部芯片厂家，凭借其在技术研发和产品创新方面的深厚积累，未来将继续推动行业发展，推出更多具有特色的模拟开关产品，进一步满足市场对高性能、高可靠性的需求，涵盖更加广泛的应用场景。艾为致力于在


消费电子


、


工业控制


、


汽车电子


等领域提供创新的解决方案，以进一步巩固其在模拟开关市场的领导地位。
