基于树莓派Pico的开源风扇控制器介绍

前言

组装家庭服务器 /


NAS


，板载风扇


控制器


在


Linux


上压根没法正常工作?多风扇散热想精准调速，商用控制器功能死板还不支持自定义逻辑?


DIY


风扇控制器，却被贴片元件焊接难、配件复杂劝退?想实现温控联动散热，缺低成本、易复刻的完整开源方案?

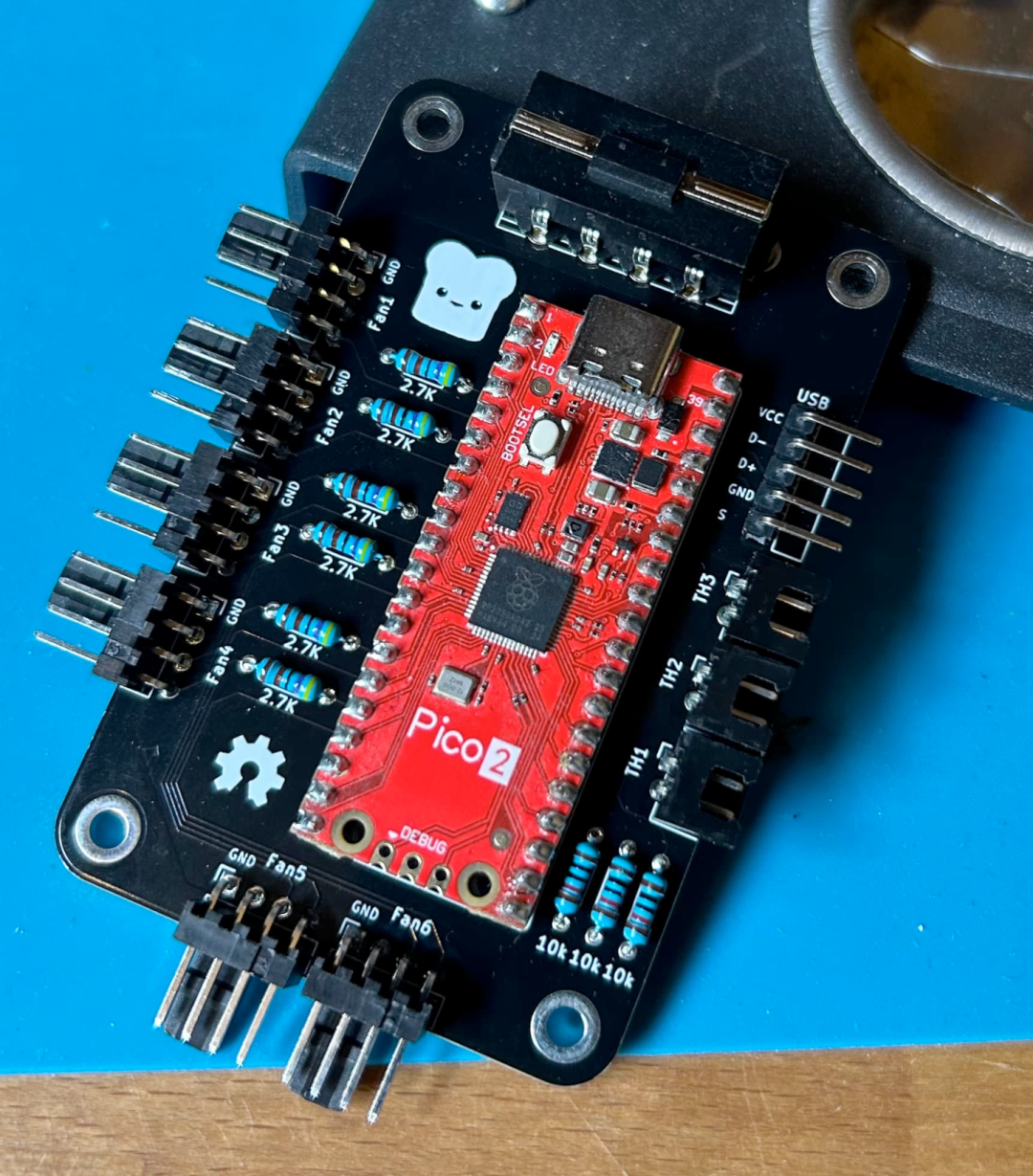

今天给大家带来这款基于


树莓派




Pi


co 的开源风扇控制器!主打 RP2040/RP2350 双主控适配，采用全通孔元件设计，手工焊接零门槛，支持 6 路 12V PWM 风扇精准调速 + 3 个热


传感器


温控，完美兼容 Linux 系统，软硬件全开源且 MIT 协议允许商用修改，NAS、个人服务器、机箱散热的 DIY 散热神器，


嵌入式


爱好者、硬件 DIYer 的实用练手项目!

亮点 & 功能

双主控适配 + 硬件 PWM 调速：核心支持 RP2040/RP2350 双主控，基于树莓派 Pico 原生硬件 PWM 功能实现调速，无软件


模拟


的延迟与卡顿;单板可独立控制6 路 12V PWM 风扇，满足家庭服务器、NAS、多风扇机箱的散热需求，每路风扇转速可单独调节，精准匹配不同硬件的散热节奏。

3 路热传感器加持，温控散热更智能：板载 3 个热传感器


接口


，可实时采集硬件 / 环境温度数据，风扇转速能根据温度变化自动调节，实现温控联动散热。

全通孔焊锡元件，手工焊接零门槛：摒弃复杂贴片元件，全程采用最基础的通孔焊锡部件设计，


元器件


引脚外露、焊接点位清晰，无专业焊接设备也能手工完成。

深度兼容 Linux 系统：针对 Linux 平台做专属优化，彻底解决普通板载风扇控制器在 Linux 上无法正常工作的痛点，完美适配家庭服务器、NAS、Linux 系统机箱等场景;支持 Linux 热插拔，设备接入即识别，无需复杂的驱动安装与配置，上手即用。

场景化使用与拓展

家庭服务器 / NAS 散热：将热传感器贴在服务器


CPU


、硬盘等核心硬件上，风扇接入机箱散热位，设备接入 Linux 系统后，自动根据硬件温度调节风扇转速，解决 Linux 平台散热控制难题;

机箱 DIY 散热：针对多风扇机箱，通过 6 路 PWM 独立调速，实现 “风道分区散热”，核心硬件高转速散热、周边硬件低转速静音，兼顾散热与体验;

嵌入式开发


学习：以该项目为范本，学习嵌入式固件开发(Pico


SD


K)、Golang 后端开发、硬件


PCB


设计，掌握 “硬件 + 软件” 协同开发的完整流程;

功能二次开发：基于开源代码拓展功能，如接入 HomeAssistant 实现


智能家居


联动、增加风扇故障报警、开发


手机


端控制界面等，MIT 协议允许自由修改定制。

核心参数

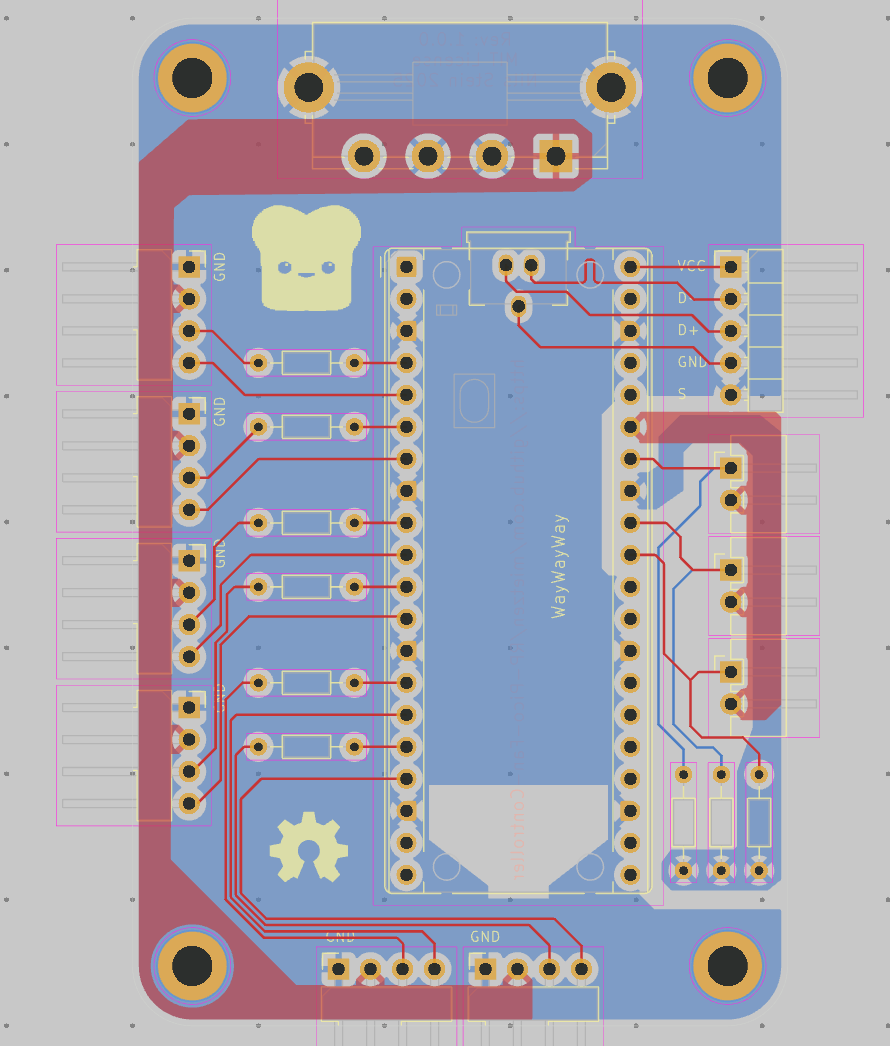

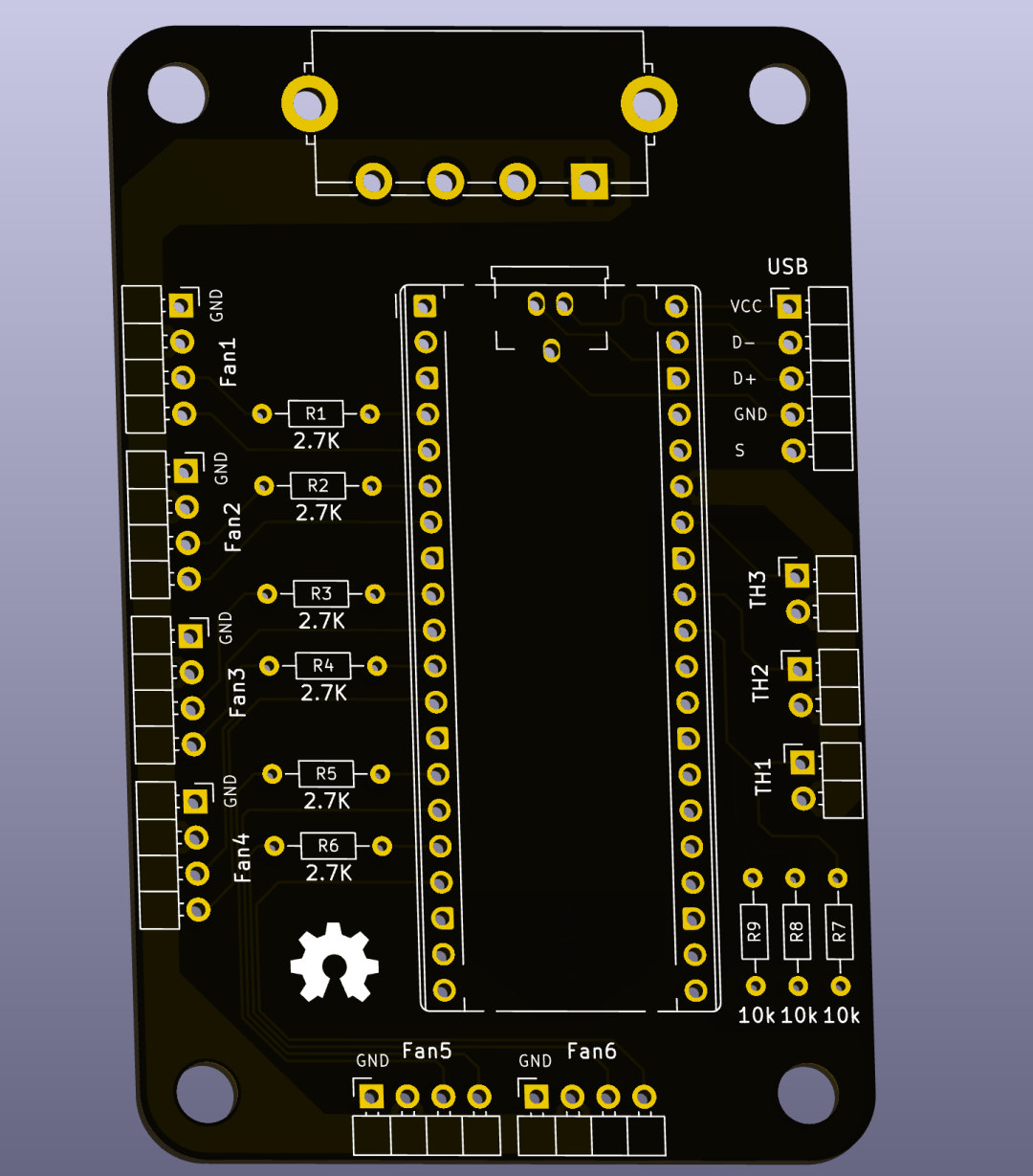

PCB图&原理图

开源资料

想了解更多开源项目的小伙伴去


华秋


开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

项目地址：https://p.


eda


.cn/d-1345656116440203264

结语

双主控的稳定


通信


、双固件的灵活选择、热插拔轴体的便捷更换，以及丰富的拓展性，更是可长期使用、持续升级的个性化设备。无论是想缓解腕部疲劳，还是想打造专属


机械


键盘，这款开源项目都能满足你的需求。赶紧戳开阅读原文解锁全部设计文件，开始动手打造吧!欢迎在评论区分享你的 DIY 脑洞～
