基于ESP32-C3的开源230V后沿切相LED智能调光器介绍

前言

调


LED


灯是不是总遇嗡鸣闪烁、寿命骤减?普通调光器没法联动


智能家居


，远程控制成奢望?强电调光设备缺安全防护，使用提心吊胆?低亮度调光频闪严重，细腻氛围光难以打造?

今天给大家带来这款基于


ESP32


-C3 的开源 230V 后沿切相 LED 智能调光器!专为桌面灯具打造，采用后沿切相核心技术，完美适配 LED 容性负载，支持 Home Assistant 远程控制 + 旋转


编码器


物理调节，多重安全防护 + 极致低功耗，软硬件全开源易复刻，智能家居爱好者、硬件


DIY


er 的桌面调光神器!

亮点 & 功能

后沿切相核心技术：采用后沿切相调光技术，通过在交流电半个周期末尾电压接近 0 时)切断


电流


调节功率，相比传统前沿切相，从根源解决 LED 灯具痛点。

ESP32-C3 主控，智能家居深度联动：搭载 ESP32-C3


RISC-V




微控制器


，原生支持 WiFi/BLE


无线通信


，完美适配智能家居生态。

双模式控制自由选：支持Home Assistant 远程控制，可接入智能家居系统，实现自动化调光、语音控制、旋转编码器物理调节，本地手动精准控光，也可作为 standalone 设备独立使用，兼顾便捷性与实用性;

低功耗极致优化：待机功耗仅～0.3W，长期插电无负担，节能又环保。

低噪无干扰：无可控硅导通时的电流冲击，减少电路与灯具嗡嗡声，降低对其他电子设备的 EMI 干扰，桌面办公、休息场景更安静;

固件烧录与配置

固件配置与智能家居联动

固件烧录：基于 ESPHome 搭建开发环境，下载项目开源固件，按教程烧录至 ESP32-C3;可自定义调光曲线、待机功耗等参数;

Home Assistant 接入：在 Home Assistant 中添加设备，配置 WiFi/BLE 连接，设置自动化规则(如 “日落自动开灯并调至 30% 亮度”“有人活动时调亮，无人时调低”);

本地控制调试：旋转编码器可调节亮度高低，按压可切换调光模式，测试调光平滑度与响应速度，确保无频闪、无噪音。

重要使用注意事项

仅限 230V


AC


输入，请勿接错电压;最大输出功率 100W，避免接入大功率负载;

未通过安全


认证


，仅适合硬件爱好者实验使用，不可作为合规墙装调光器安装于墙面;

无


高压


操作经验者请勿尝试焊接与组装，避免触电风险;使用过程中若出现发热、异响，立即断电检查。

核心参数

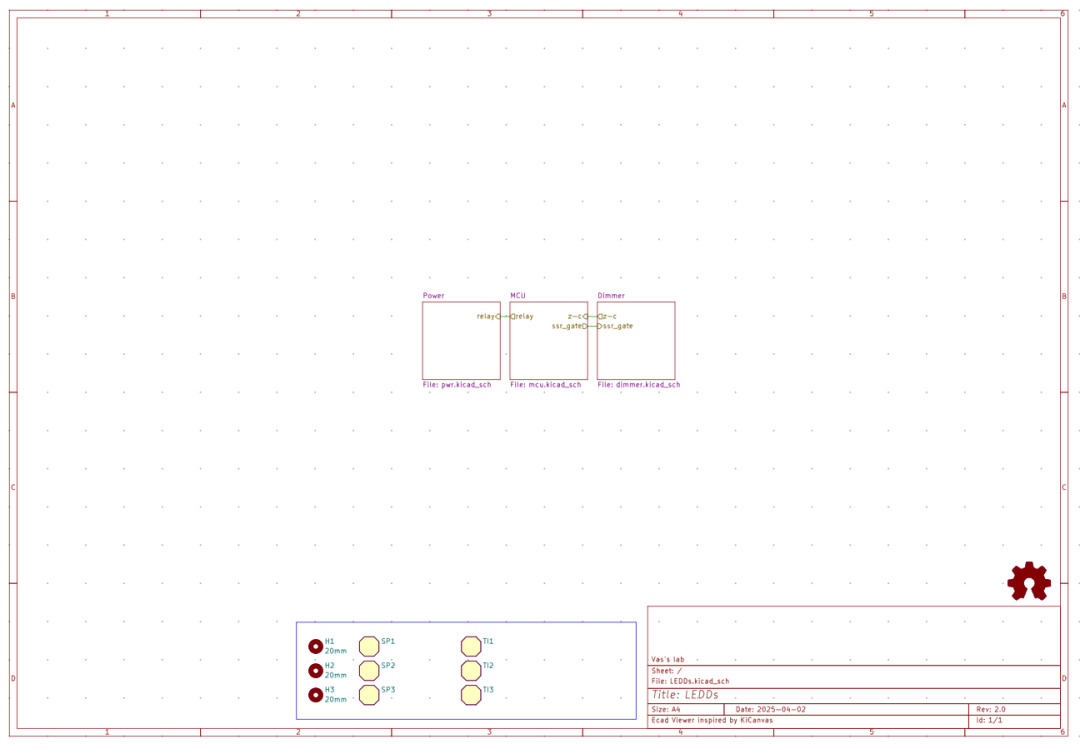

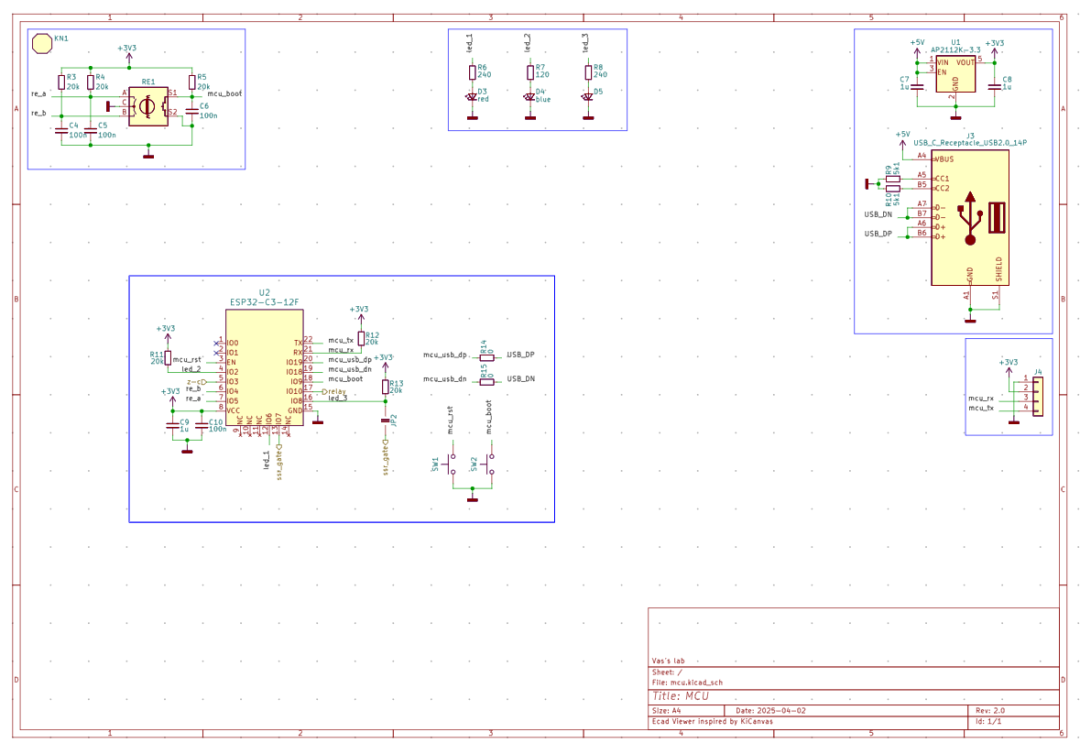

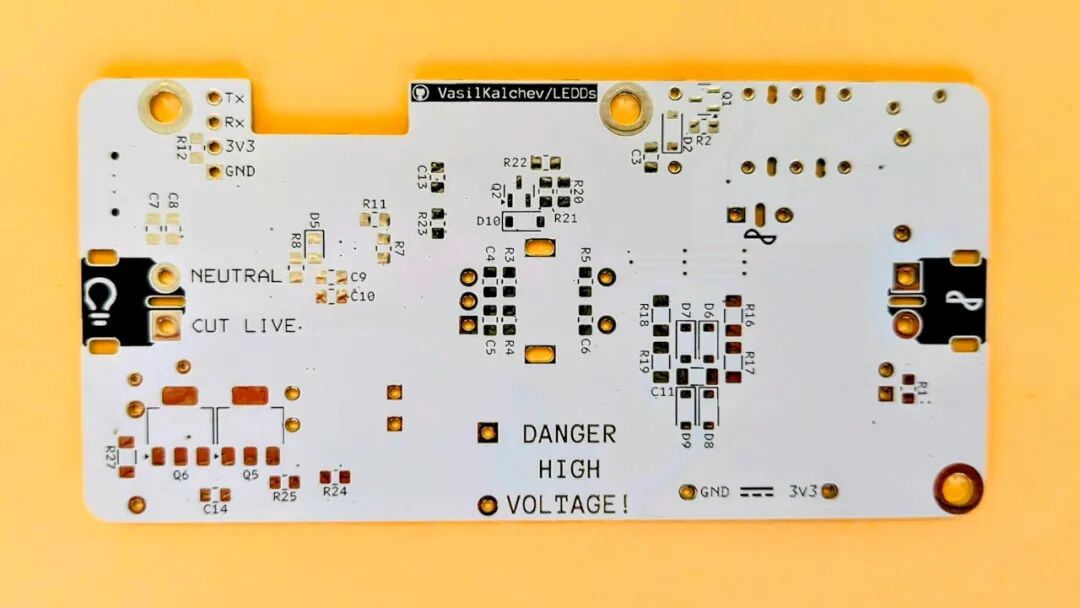

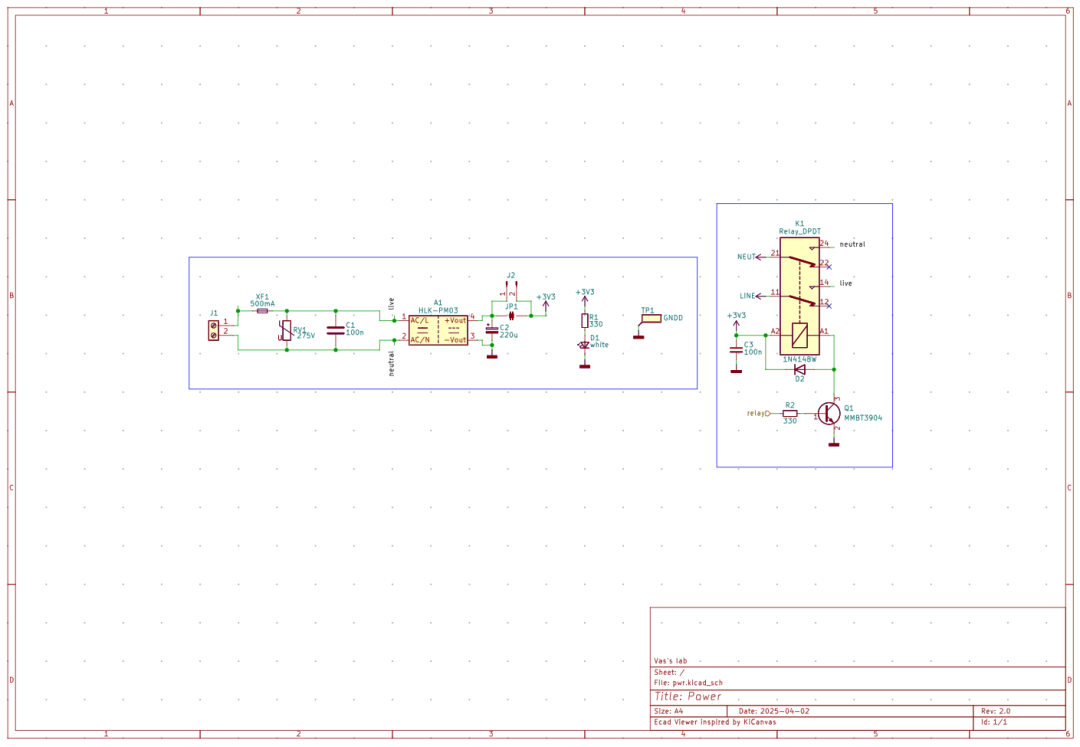

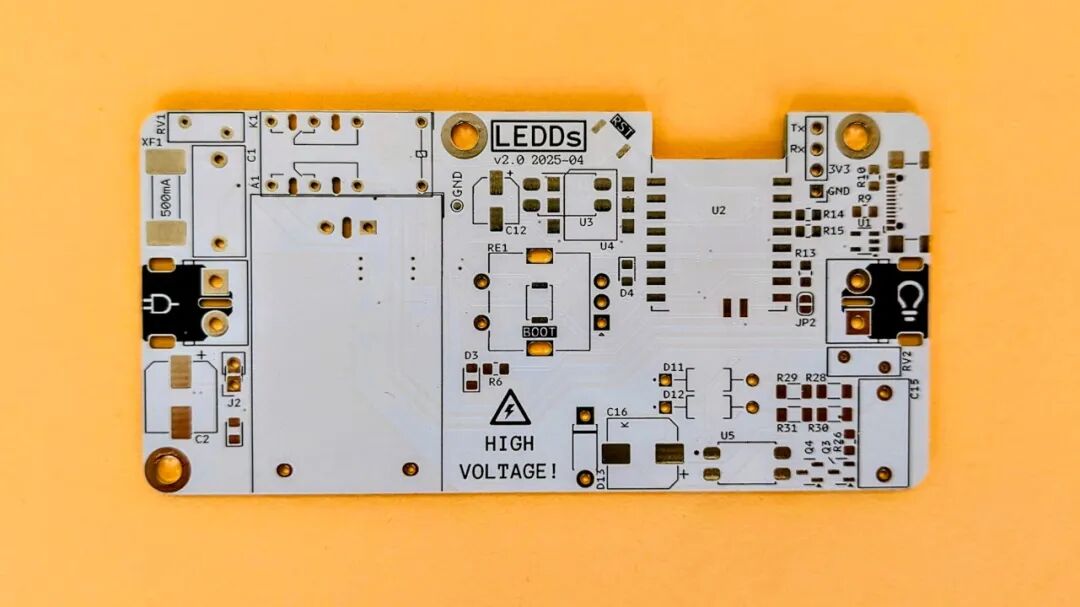

PCB


图&原理图

开源资料

想了解更多开源项目的小伙伴去


华秋


开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

项目地址：https://p.


eda


.cn/d-1353986107527659520

结语

这款 ESP32-C3 开源 230V 后沿切相 LED 智能调光器，完美解决了传统调光器 “LED 适配差、干扰大、安全隐患” 的痛点，以后沿切相技术为核心，结合 ESP32-C3 的智能家居联动能力与多重安全防护设计，成为桌面灯具调光的理想选择。赶紧戳开阅读原文解锁全部设计文件，开始动手打造吧!欢迎在评论区分享你的 DIY 脑洞～
