全硬件FOC实现5倍电机算法加速，全链国产汽车MCU闯入底盘线控深水区

全球汽车电子架构由分布式向中央计算及区域控制演进，而底盘域主控芯片因其极高的功能安全阈值与实时控制精度，可视为汽车MCU芯片国产化进程中最难逾越的“深水区”。长期以来，该领域由英飞凌、瑞萨等国际巨头构筑了深厚的技术与生态壁垒，国产主控芯片在这一赛道的占有率不足10%，且多集中于车窗、车门等非安全相关末端。而在2026北京国际车展期间，芯钛此次发布的Alioth系列高性能MCU——TTA8T8X，凭借自研

FOC

硬件加速引擎实现的500%运算算法加速，以及ASIL-D功能安全与国密二级信息安全的“双安融合”架构，彻底打破了高性能国产底盘主控的参数天花板。更具前瞻意义的是，芯钛实现了从晶圆制造、封装到成品测试的全本土化供应链闭环，在动荡的全球地缘形势下，为线控转向、制动及高端电驱系统提供了真正自主可控的底层支点。

电流环逻辑硬件化：500%连续算法提速，保证线控底盘实时响应

底盘域控制的核心在于对电机的精准操纵，无论是线控转向（SBW）还是电机械制动（EMB），对电流环的计算周期都有着极高的频率要求，这直接决定了车辆的操控质感与安全性。在传统的软件控制方案中，CPU需要消耗大量周期来处理复杂的三角函数运算与坐标变换。TTA8T8X最为亮眼的技术突破在于集成了专用的FOC（磁场定向控制）硬件加速引擎，将Clark变换、Park变换及SVPWM等核心算法硬化为硅片电路。这一创新使得原先在国际主流高性能内核上需要运行约20微秒的闭环计算，在TTA8T8X上被缩短至1到2微秒以内，连续算法最高提升达500%。这种效能的代际跃迁不仅极大降低了CPU的负载率，更确保了线控系统在极限工况下的确定性响应。

CPU仅需负责高层的“电流PI计算”与“中断处理函数”，而最消耗主核周期的 DQ轴限幅、坐标变换及PWM占空比转化等链路则全部由硬件模块在无CPU介入的情况下自动完成。这种设计使得整条电流环链路达到了“几乎不需要CPU参与”的理想状态，极大程度释放了主控核的算力储备。针对这一模块的灵活性，芯钛产品工程师马佳茗解释到：“我们FOC IP其实并不关注你是使用有感还是无感算法，是使用单电阻双电阻还是三电阻采样，也就是说我们可以广泛的支持这两种情况。” 这种将特定计算密集型逻辑硬化为专用外设，且支持FTM或GTM自由切换PWM生成单元的策略，使芯钛在底盘执行器赛道确立了显著的技术壁垒。芯钛商务总经理李澜涛：“国产的只有我们一家把

FOC

加速引擎放在里面了，这就是我们的产品竞争力”。

异构多核架构进阶：2502 DMIPS算力与TCM响应速度突破

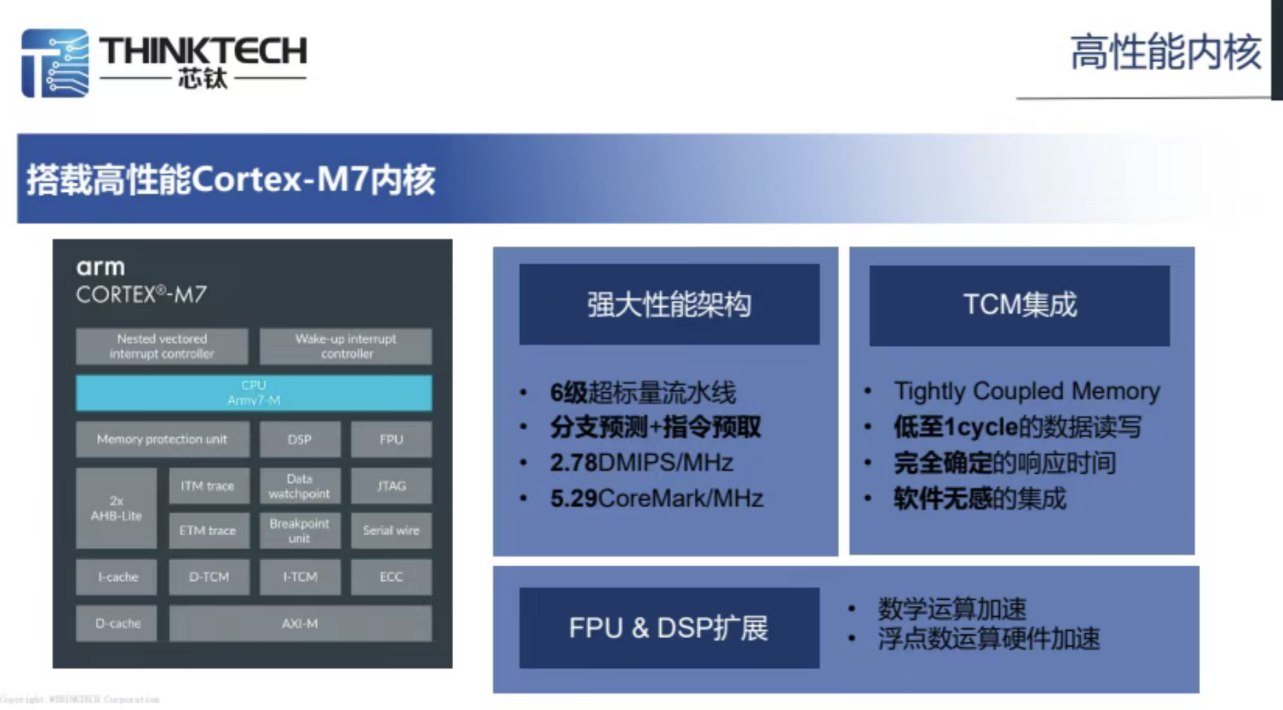

面对日益复杂的域控制逻辑与日益膨胀的软件代码，TTA8T8X在处理器架构上进行了大规模升级。其搭载了两组跑在300MHz主频下的Cortex-M7锁步核（Lock-Step）以及一个同样频率的M7独立应用核，总算力达到了2502 DMIPS。得益于Cortex-M7特有的6级超标量流水线与双发射结构，芯片在单位频率下的处理能力较传统架构显著增强。而在存储系统上，芯钛针对强实时应用场景集成了1.4MB的RAM，并将其大部分配置为紧耦合内存（TCM）。根据Arm官方规范，TCM能够提供低至1个cycle的极速访问响应，这彻底解决了传统缓存（Cache）因不确定性延迟而给复杂底盘控制算法带来的隐患。为了满足不停机更新（OTA）的需求，TTA8T8X配备了支持硬件A/B Swap的8MB大容量Flash。这种高性能异构设计在满足多样化应用的同时，也兼顾了成本敏感度。针对为何在算力选择上如此精准配置，李澜涛也在访谈中谈到：“8T我们为什么配置成3核，它在电驱上应用或者在One-Box这种场景应用中，它可能三核的算力就足够了。我如果说再去把它算力墙堆得更高，或者存储墙堆得更大的时候，你成本有困惑。”

双安融合：ASIL-D与国密二级构筑“冗余”护城河

线控底盘应用对安全性的要求没有上限。TTA8T8X在功能安全领域锚定了ISO 26262 ASIL-D等级，这是汽车行业所能达到的最高标准。其单点故障指标SPFM≥99%，潜伏故障指标LFM≥90%，随机硬件失效概率PMHF低于10 FIT，这意味着芯片在连续运行一亿小时内出现随机失效的概率极低。与此同时，针对日益严峻的网络安全挑战，芯钛将信息安全作为核心卖点，推出了独立的硬件安全岛（HSM）。该模块搭载了100MHz主频的Cortex-M0+内核与独立的Secure Flash/RAM，满足EVITA-FULL等级，并获得国密二级认证。这种“双安融合”架构能够同时应对功能失效风险与黑客恶意攻击，为敏感数据提供了硬件级别的隔离保护。通过自研的Mailbox协议，芯片内部可以实现跨内核的高效安全通信。

这种高集成度的设计旨在为客户节省外部加密芯片的成本并简化系统集成，正如李澜涛所解析的那样，“双安融合就是我们会把这两个功能做得很完善，就达到最高的要求之后，我们融合到我们Alioth 8系列的产品里”。这虽然是两个安全的维度，但在其设计方面是有机关联的。例如设计安全岛的时候，也要考虑它本身的功能安全失效问题（即 HSM 也要满足相应的 ASIL 等级）；同时在设计功能安全的一些算法或保护机制时，可能信息安全的手段也会用上——两者会产生一些相互的作用，但在架构上它们是独立运行又协同配合的，这就是芯钛在“双安融合”上的核心概念和核心竞争力。

全国产供应链闭环：高可靠交付与自主可控的无虞保障

在全球地缘政治波动频繁的当下，供应链的稳定性已成为车企选择国产MCU的首要考量。TTA8T8X最核心的战略优势在于其实现了从晶圆制造、封装到成品测试的全流程中国大陆闭环。芯钛并未止步于芯片设计，而是深入制造链路，在长沙研发中心自主主导CP与FT测试程序开发，并在昆山建立了专属的测试中心（Test House）。这种对测试逻辑与方案的深度掌控，不仅能通过严苛的三温测试筛除不良品，确保汽车级别的一致性，更能有效降低物流周转带来的时间和财务成本。通过将测试关口掌握在自己手中，芯钛在提升产品良率的同时，也建立了对抗外部波动的防御体系。对于这种重资产投入的考量，李澜涛坦言：“把这个技术把握在手上，因为整个从成本上来说，自建测试场可能能够压缩我的成本，给客户的产品竞争力和价格优势就会好一些”。这种对生产全链路的精细化经营，显示了芯钛作为“六边形战士”的长期定力，也使其在底盘级国产化主控领域走在了行业前列。

生态工具链完整闭环：自研StartupGen与第三方大厂实现深度适配

高端MCU的成功不仅取决于硅片性能，更取决于背后的软生态支撑。TTA8T8X目前已实现了与国内外主流工具链的全面对接，包括Green Hills、TASKING、Lauterbach、Vector、ETAS、Elektrobit等全球顶尖的编译器与AUTOSAR软件商。针对国内工程师的使用痛点，芯钛开发了一系列提效工具：例如TTStartupGen启动链接脚本生成工具，支持图形化配置并能通过DMA链表方式显著缩短芯片启动时间；pyOCD-TTAlioth开发调试平台则利用Python的扩展性，支持变量实时绘图与自动化诊断。此外，芯钛还提供包括MCAL驱动、SafetyLib安全库以及满足AUTOSAR 4.4标准的全套底软。这种从硬件、底层软件到上层工具链的全生命周期支持，极大降低了 Tier 1 客户从英飞凌或瑞萨等国际大厂向国产平台迁移的门槛。

从40纳米迈向28纳米：Alioth系列路线图开启国产MCU长周期演进

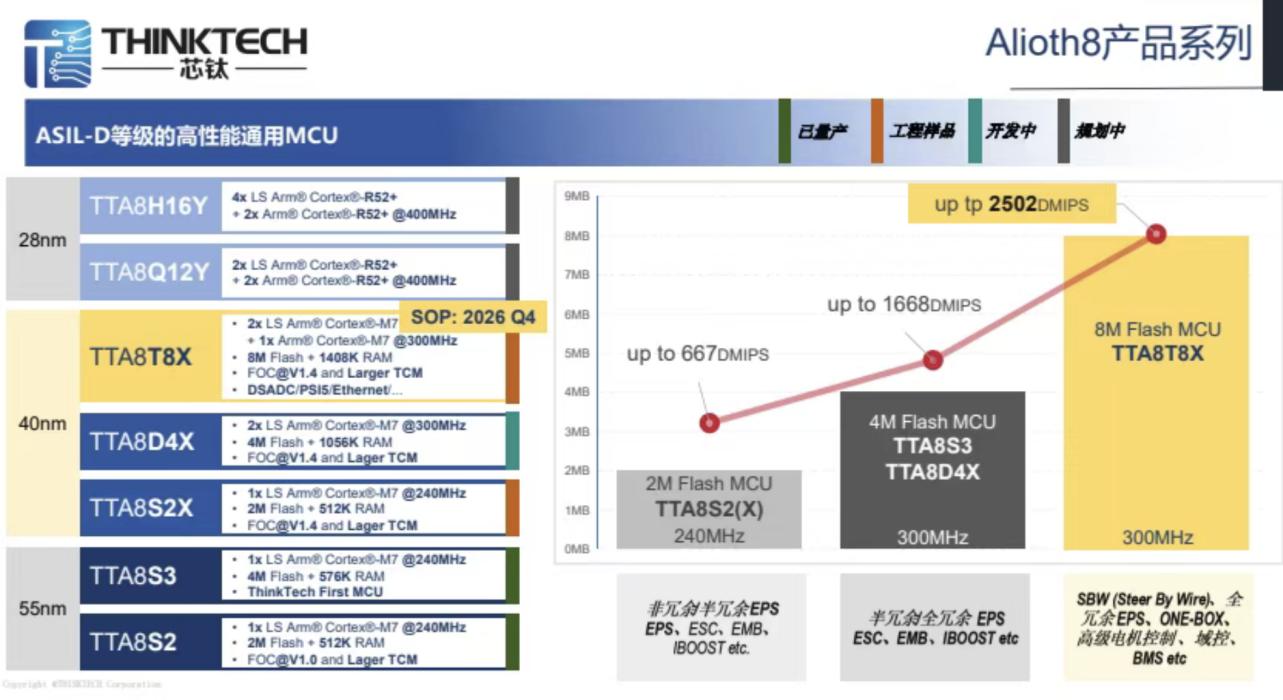

此次TTA8T8X的发布，是芯钛Alioth 8系列宏大版图的关键一步。目前，芯钛已在40nm工艺线上布局了涵盖单核2MB到多核8MB的完整矩阵，包括已量产的TTA8S2X以及开发中的TTA8D4X。而更具性能爆发力的28nm工艺系列已提上日程，未来将引入主频高达400MHz、保护机制更优的Cortex-R52+架构。规划中的TTA8Q12Y与TTA8H16Y将提供最高16MB的Flash空间以及多达6个高性能核心，其DMIPS算力预计将大幅超越现有水平。这种持续的、可预期的产品演进能力，是打消主机厂对国产芯片可持续性疑虑的核心因素。

通过深挖底盘主控的技术细节，并在制造端建立本土化堡垒，芯钛正在以其独特的“定力”重构国产汽车半导体的信心。这种信心不仅来源于500%的连续算法提升，更来源于对汽车电子底层逻辑的深刻敬畏与技术攻坚，“我们公司100%的业务是在汽车行业里面，那么我们是会深耕在这个行业一直会发展下去的，所以我们不怕时间长。” 李澜涛感言，“我们相信终归我们会把我们的价值体现出来”。
