半导体公司简介之023：三星半导体

半导体俱乐部 前言：

2026年4月，三星电子交出了一份足以载入史册的季度财报——单季营收133.9万亿韩元（约合897亿美元），营业利润57.2万亿韩元（约合379亿美元），同比暴增756%。半导体部门贡献了集团总利润的94%，存储业务单季销售额达74.8万亿韩元，环比翻番。这份业绩，既让人惊叹于AI浪潮从天而降的红利之巨，也让人不得不重新审视：当台积电、SK海力士、英特尔等对手步步紧逼，三星这家横跨存储、逻辑、代工和终端设备的“半导体帝国”，究竟有几分真实实力、几分虚胖泡沫？本文试图拨开数据迷雾，还原一个真实的三星半导体。

一、缘起：从追赶者到存储器霸主的逆袭之路

三星的半导体征程，始于一个近乎狂妄的决定。1983年，全球半导体市场几乎被美国和日本巨头垄断，日本同行曾断言“到1986年底，三星能做出64K DRAM就很不错了”。然而，三星从宣布进入半导体产业到做出实际产品，只用了10个月。

为了补足技术短板，三星以高价从美光手中买到了64K DRAM技术授权，工艺从夏普引进，并以惊人的薪资（比三星总裁还高4-5倍）从美国半导体企业挖回了大量韩裔工程师。但三星真正的转折点在于其反周期投资的胆略——1993年全球半导体市场陷入萧条，竞争对手纷纷收缩或退出，三星却逆势大举投资建设8英寸生产线。到1994年8月，三星率先研制成功全球第一块256M DRAM芯片，从此奠定了在存储器领域超越日本的基础。

1992年，凭借64Mb DRAM，三星成为全球DRAM第一，此后30多年再未让出过存储器霸主地位，全球市占率常年稳居40%以上。

二、三大支柱：存储、系统LSI与晶圆代工

三星半导体的业务版图由三大部门构成：存储事业部、系统LSI事业部、晶圆代工事业部。

存储事业部是三星的“现金牛”，涵盖DRAM、NAND Flash和高带宽存储器（HBM），三星在DRAM（市占率42%）和NAND闪存（市占率34%）领域与SK海力士、美光共同垄断了全球95%的市场。

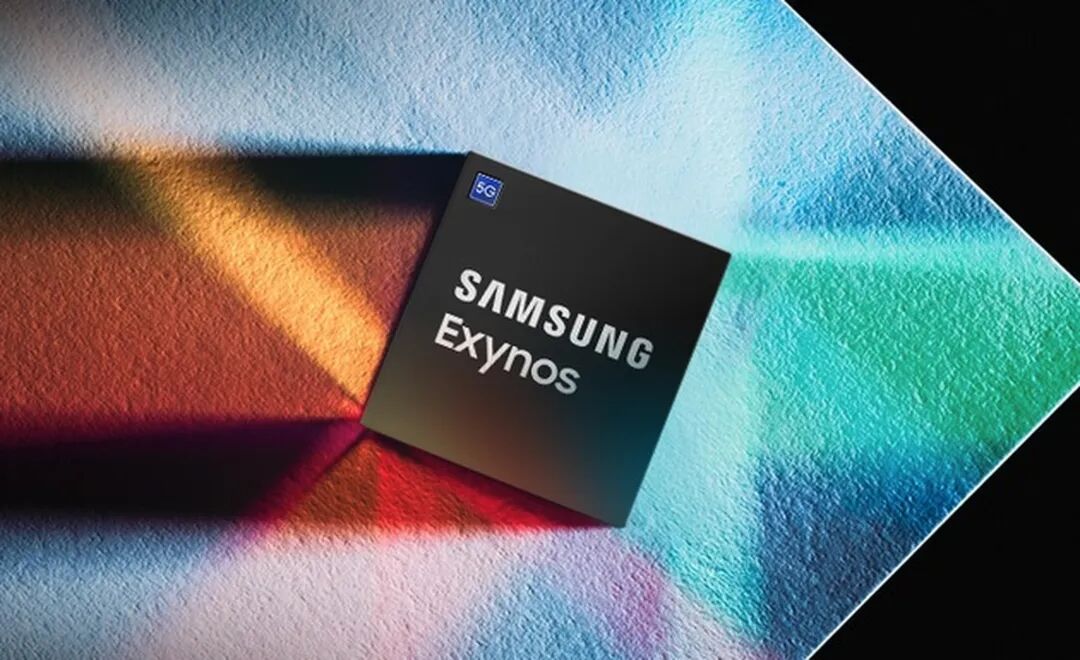

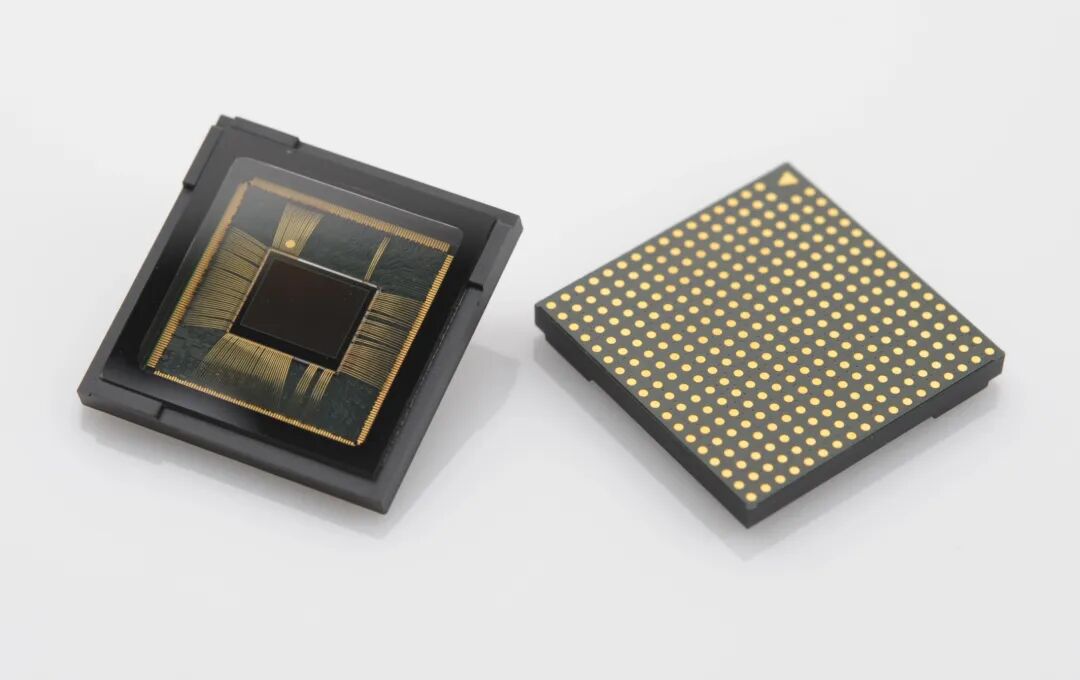

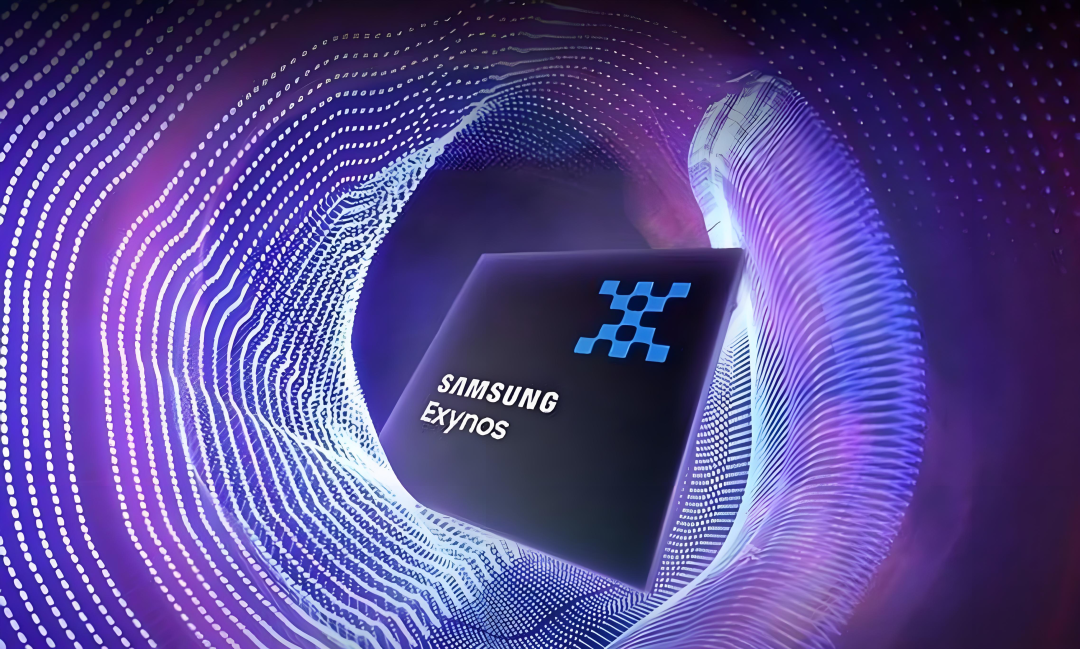

系统LSI事业部负责芯片设计，产品线涵盖系统级芯片（SoC）、CMOS图像传感器、显示驱动芯片等。曾几何时，三星的Exynos处理器是自家旗舰手机的标配，但近年因工艺良率问题，Galaxy S25系列全线改用高通骁龙芯片——自家设计的芯片用不上自家代工，这本身就是一个值得反思的困局。

晶圆代工事业部是三星的另一核心，2005年起步，2017年独立为事业部。三星是全球唯一同时具备IDM（整合器件制造）和晶圆代工能力的巨头之一，但这把“双刃剑”也带来了客户信任难题——苹果、英伟达、高通等头部Fabless客户会将代工订单交给三星，同时担心自己的芯片设计被三星“借鉴”。

三、存储帝国的辉煌与隐忧

对于三星半导体而言，存储芯片永远是绕不开的基本盘。

2025年全年，三星电子营收333.6万亿韩元，营业利润43.6万亿韩元，同比分别增长10.87%和33.2%。全年销售额创历史新高，营业利润位列历史第四高。其中第四季度表现尤为突出——营收93.8万亿韩元，营业利润20.1万亿韩元，双双刷新韩国企业单季纪录。

进入2026年，在AI服务器驱动的存储器需求和价格暴涨之下，三星一季度营收突破133.9万亿韩元，DS（设备解决方案）部门营业利润高达53.7万亿韩元，同比增幅超过48倍，贡献了集团总利润的93.9%。存储业务单季销售额74.8万亿韩元，环比翻倍，创下有史以来单季最高纪录。

但繁荣之下，隐忧清晰可见。SK海力士在HBM领域的领先势头不容小觑——2025年第四季SK海力士HBM市占率仍高达57%，三星仅占22%。为了夺回技术竞争力，三星对HBM设计进行了全面革新，完成HBM4开发并已启动面向英伟达Vera Rubin平台的量产销售，HBM4产能已售罄至2027年。

四、晶圆代工的追赶：拼命奔跑却仍被甩开

如果说存储是三星的“王牌”，代工则是三星最想打好却最难打好的一张牌。

2026年已启动第一代2nm产品的量产，并计划年内量产采用2nm节点的手持芯片。三星在3nm节点已率先导入GAA（环绕栅极）架构，这在技术上领先了仍坚守FinFET的台积电整整一代，真正的挑战不在于会不会用GAA，而在于能用多高的良率来满足客户。

但良率始终是三星代工的阿喀琉斯之踵。据行业消息，三星的3nm良率超过60%，2nm良率已突破60%，但台积电在2nm和3nm节点的良率已达到80%至90%，差距仍然悬殊。更为严峻的是，台积电计划在2026年底前将其2nm和3nm产能扩大约20%，进一步巩固其代工霸权。

在营收份额上，台积电在全球晶圆代工市场占有率超过70%，三星仅约6.8%，差距悬殊。定价上三星代工比台积电便宜约30%，但仍无法弥补性能和良率差距。

不过，三星从未放弃追赶。2026年1月，三星宣布其2nm SF2工艺即将与高通合作量产新一代骁龙芯片，这是高通自2021年从三星转投台积电后的首次“回流”，标志着三星在2nm工艺上获得关键客户认可。三星还计划在2026年量产第三代2nm（SF2P+）制程，预计整体性能提升约20%。

五、竞争对手围剿：SK海力士的逼近与台积电的代差

如果将当前全球半导体竞争格局浓缩成一张图，三星无疑是站在最中央的那个玩家——但它的每一个方向，都站着一位磨刀霍霍的对手。

在存储领域，SK海力士凭借HBM先发优势步步紧逼。2025年第三季度，SK海力士DRAM市占率33.2%一度超过了三星的32.6%，这是三星自1992年以来首次被对手超越。三星利用HBM4销售增长于第四季度重夺榜首，但两者差距已缩至毫厘。

在代工领域，台积电在先进制程上已形成代差级优势，市场份额和良率全面领先，3nm与2nm产能扩张还将进一步拉大差距。苹果、英伟达、AMD等头部客户长期锁定台积电产能，台积电的客户已需至少等待6个月以上才能获得产能。

美国半导体巨头英特尔也正重返代工赛道，受美国政府大力支持，并加速推进Intel 14A（1.4nm）节点量产，让三星的代工版图进一步被压缩。

此外，三星内部管理风险不可忽视——员工因薪资差距（SK海力士奖金更高）酝酿罢工，可能直接冲击平泽工厂产能。

六、未来布局：从设备端AI到新材料

三星的进攻方向同样清晰。在存储领域，面向AI加速器和高性能计算需求，三星正在开发集成计算单元的LPDDR5X PIM内存，计划2026年下半年提供样品。

在封装领域，三星正在探索“垂直芯片”（V-die）先进封装技术，目标是实现10倍的I/O提升和4倍带宽提升，打破传统HBM结构限制；同时也在押注玻璃基板封装和CPO（共封装光学）等前沿技术。

在全球产能布局方面，位于韩国平泽园区的P5工厂已成为首座“三合一”晶圆厂，能根据需求无缝切换生产逻辑芯片与存储芯片；美国德州泰勒工厂也在2026年上半年启动测试，预计下半年全面投入商业运营。

七、半导体俱乐部 简评：半导体帝国的十字路口

三星半导体的精彩之处在于它从来不是纯粹的“赢家”或“输家”，而是同时扮演这两种角色。

在存储领域，三星仍然是无可争议的全球霸主；面对AI带来的HBM红利，三星在HBM4上奋起反击。但在晶圆代工领域，三星与台积电的差距不仅没有缩小，反而在某些维度上被拉得更大。同时多线作战的压力让三星的资源被严重稀释，内部管理风险和客户流失进一步增加了不确定性。

2026年一季度的财报，是三星半导体的一次辉煌亮相，但也更像是它为自己挣得的喘息空间。69%的营收增长、756%的利润暴增背后，是AI浪潮砸下来的巨大市场红利，而非三星真正击败了谁。当这一波涨价潮消退、供应回归平衡时，三星能否在先进制程领域交出一张令人信服的答卷，才是决定它未来十年命运的终极命题。

从1983年的“半年建厂”到今天的全球半导体版图核心，三星用四十多年时间书写了一个后发国家产业追赶的奇迹。但半导体行业的残酷在于，没有“守成”二字，领先需要技术和决策的双重加持，落后可能只需要一代工艺的失误。

现在的三星，正在被对手从多个方向同时逼近。AI浪潮给它带来了丰厚的利润，但也给了它最后一次窗口期——补齐代工短板、解决内部管理问题、找回技术创新的锐气。否则，当这波存储器行情退潮，退潮后的海滩上留下的，恐怕不只有荣耀。

<以上，完结。>
